Optimum OPTIturn Leit- und Zugspindel-Drehmaschine TU 3008VB
3.999,00€
inklusive Versand innerhalb DE!
inkl. 19 % MwSt. zzgl. Versandkosten
mit Längs- und Planvorschub und elektronisch regelbarer Drehzahl.
Lieferzeit: ca. 5 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
- Präzise Verarbeitung

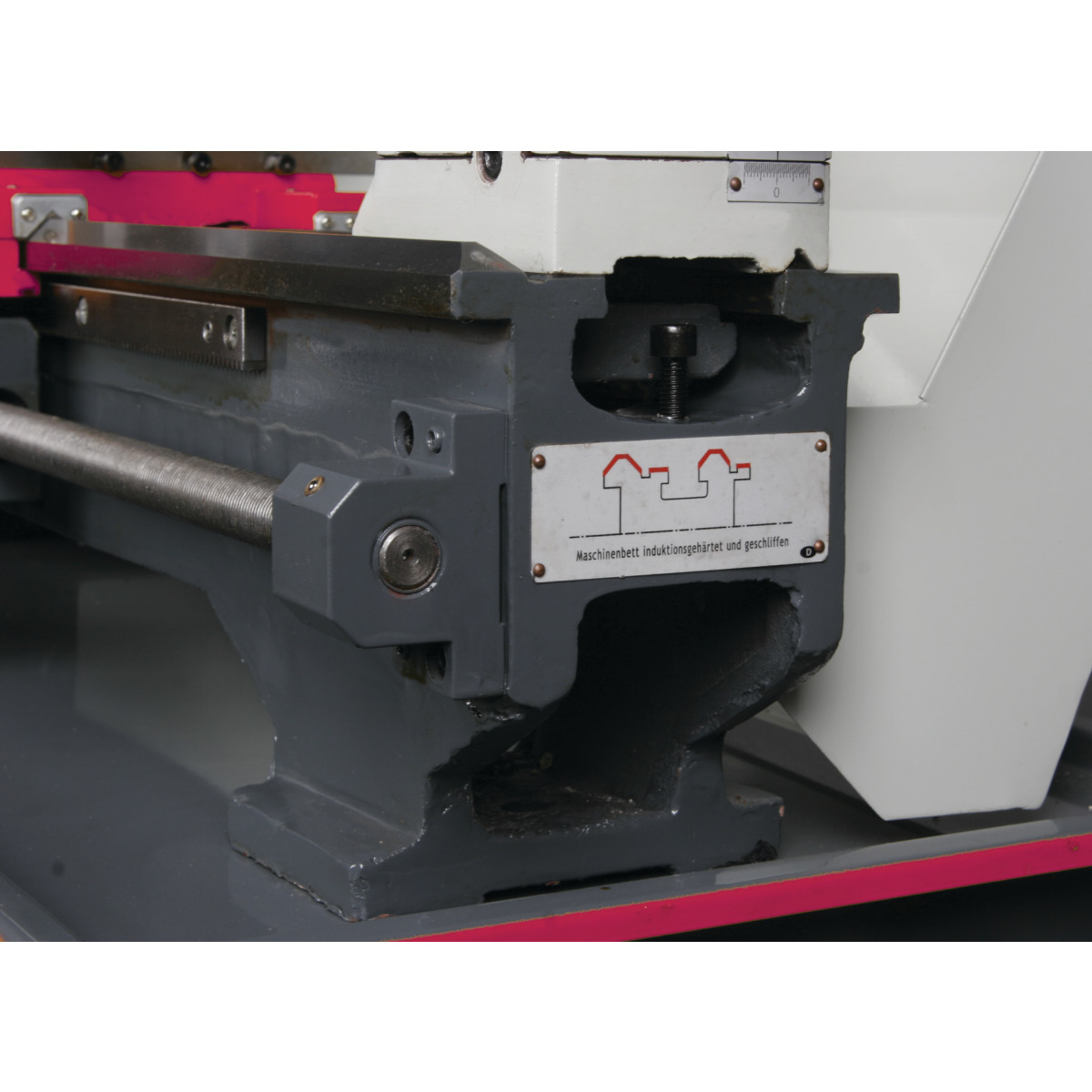

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

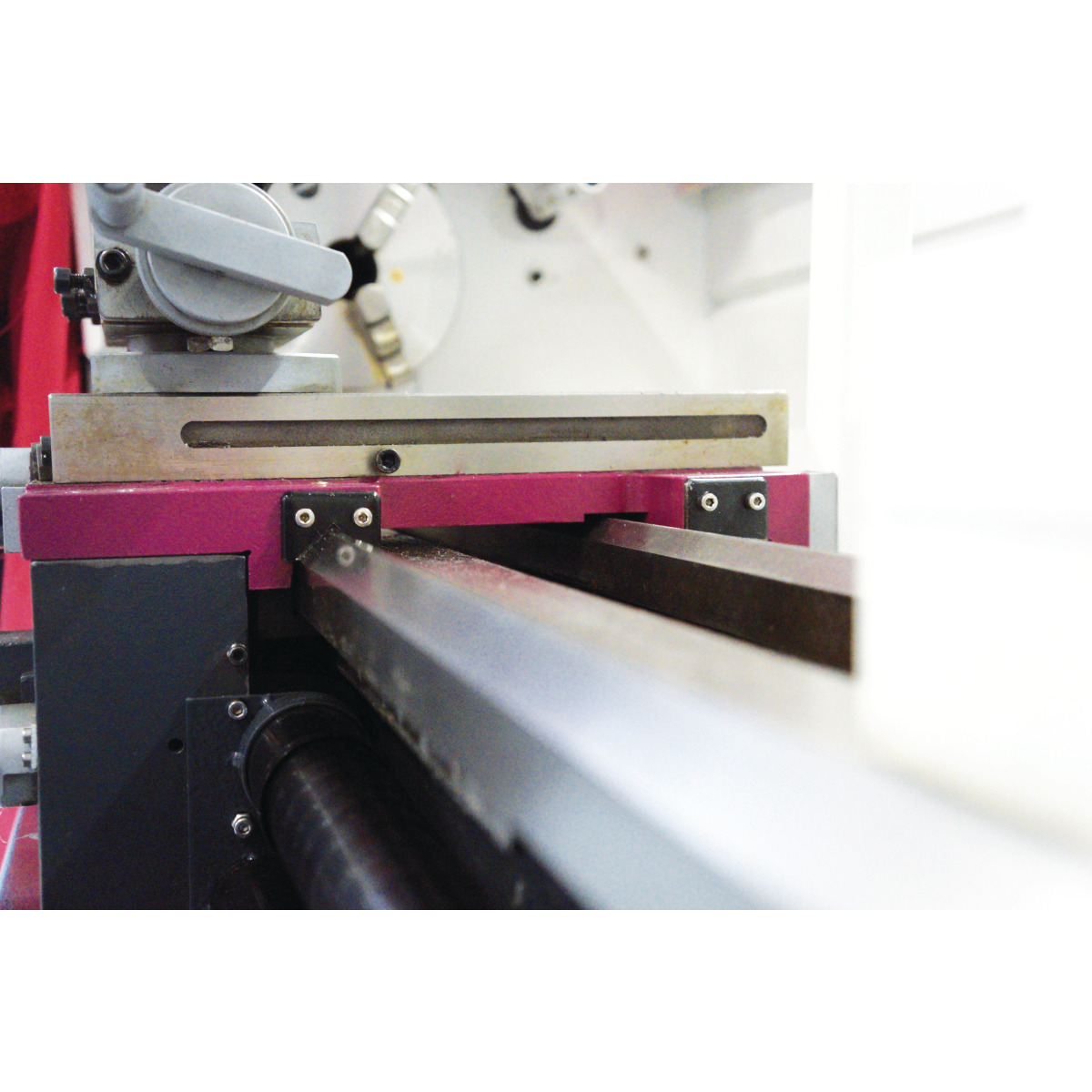

- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase
- Große Spindelbohrung Ø 38 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe
- Leitspindel- und Zugspindelabdeckung

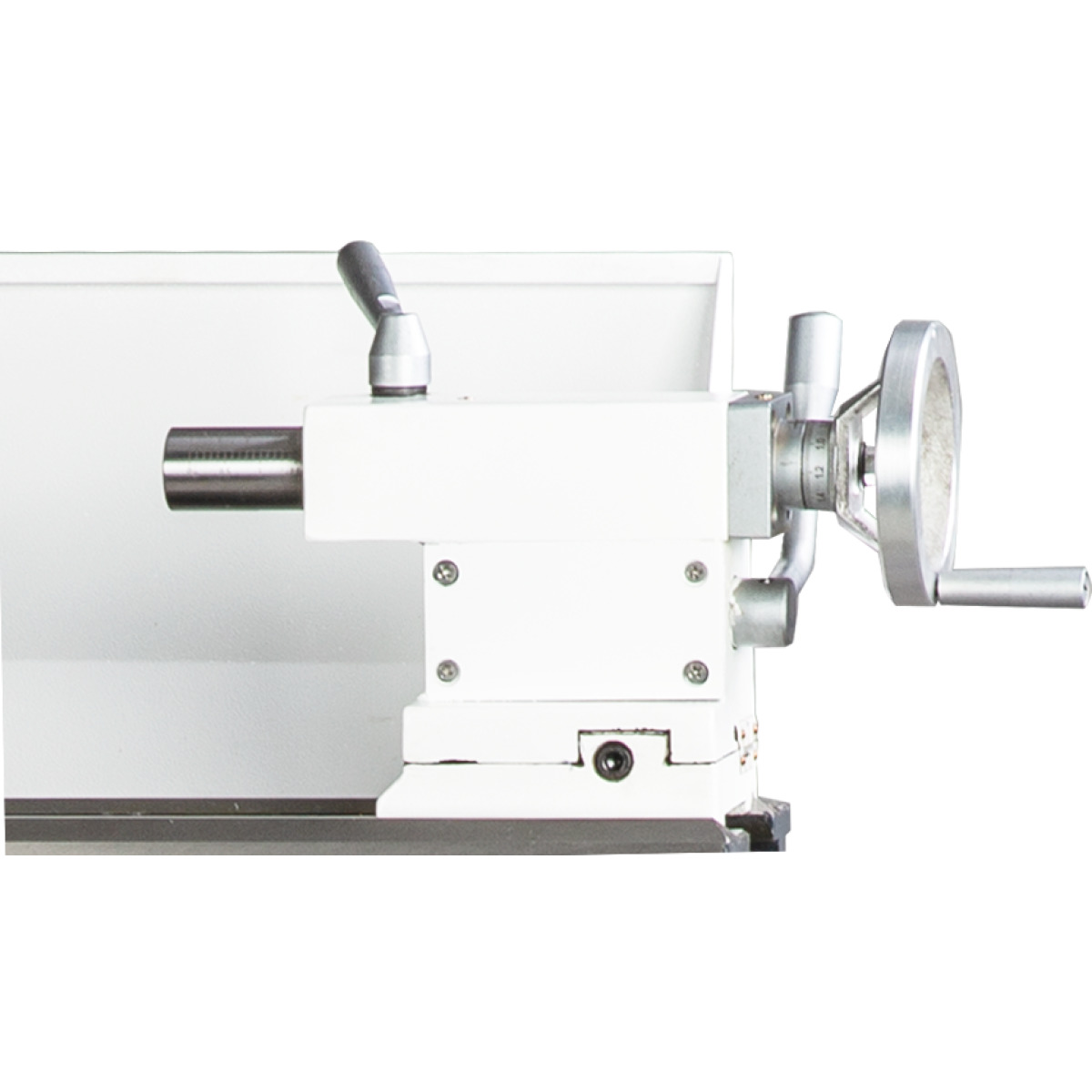

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
- Not-Halt-Schlagschalter

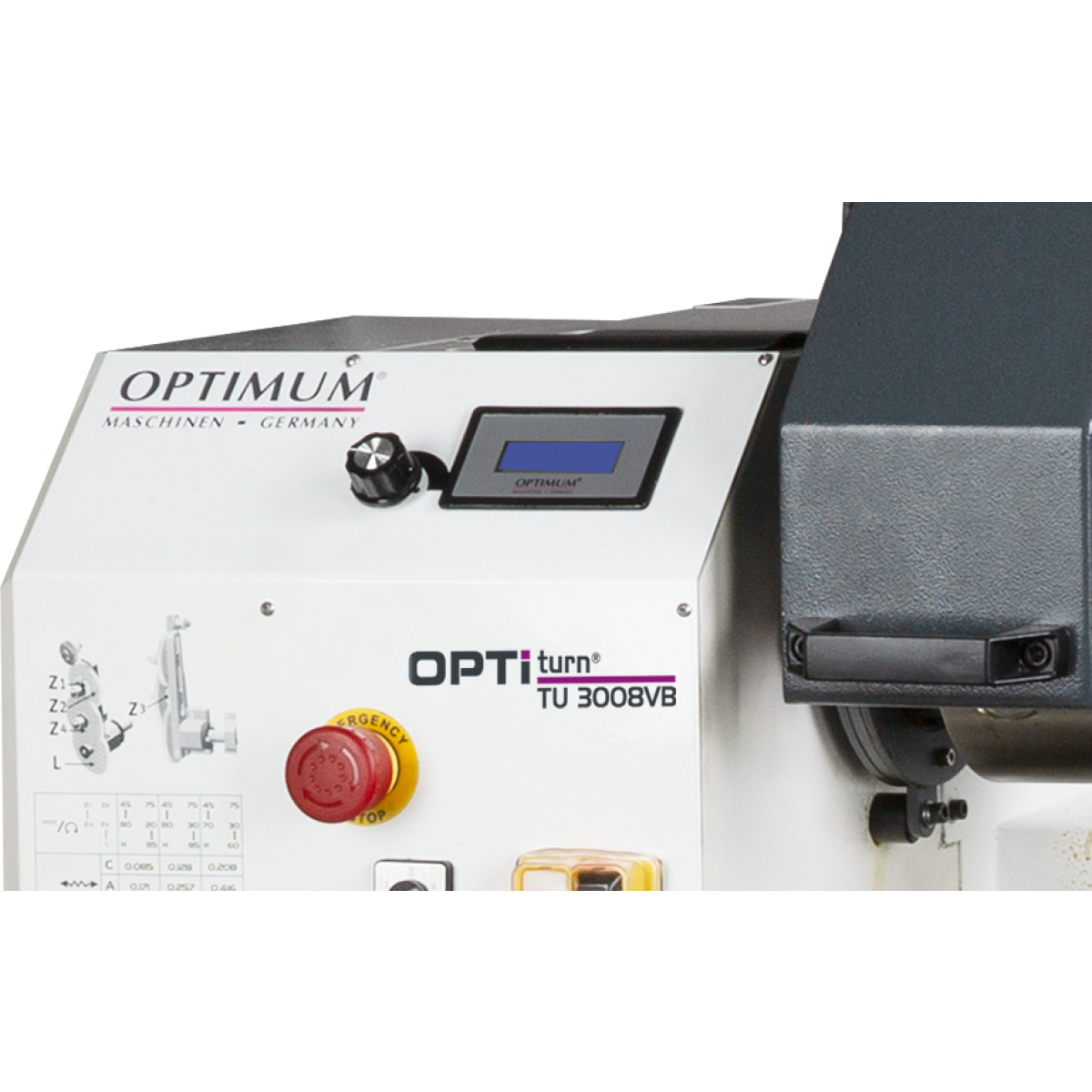

- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Spezifikationen
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1525 mm
- Breite/Tiefe (Produkt) ca.: 705 mm
- Höhe (Produkt) ca.: 575 mm
- Gewicht (Netto) ca.: 243 kg
- Spitzenhöhe: 158 mm
- Spitzenweite: 800 mm
- Umlaufdurchmesser über Maschinenbett: 310 mm
- Umlaufdurchmesser über Planschlitten: 190 mm
- Bettbreite: 180 mm
- Anzahl der Drehzahlbereiche: 4
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Drehzahlbereich: 75 ? 2500 min¯¹
- Leistung Antriebsmotor: 1,1 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
- Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
- Stahlhalter Aufnahmehöhe max.: 18 mm
- Spindelkonus: MK 5
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 70 mm
- Reitstock Pinolendurchmesser: 38 mm
- Steigung Metrisch: 0,2 ? 3,5 mm/U
- Anzahl der Steigungen Metrisch: 18
- Steigung Zoll: 56 ? 8 Gg/1″
- Anzahl der Steigungen Zoll: 21
- Verfahrweg Oberschlitten: 65 mm
- Verfahrweg Planschlitten: 150 mm
- Verfahrweg Bettschlitten: 600 mm
- Vorschubbereich längs: 0,085 ? 0,832 mm/U
- Anzahl der Vorschübe längs: 9
- Vorschubbereich plan: 0,01 ? 0,1 mm/U
- Anzahl der Vorschübe plan: 9
Arbeitsbereiche
Drehzahlbereich
Elektrische Daten
Spindel
Reitstock
Steigungen
Verfahrweg
Vorschub
Lieferumfang
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhalter 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Telefon: 0951 96555-0
info@optimum-maschinen.de
Produktidentifikationsmerkmale
Produktname: Optimum OPTIturn Leit- und Zugspindel-Drehmaschine TU 3008VB
Artikelnummer: 3427206
GTIN: 4030635044717
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
