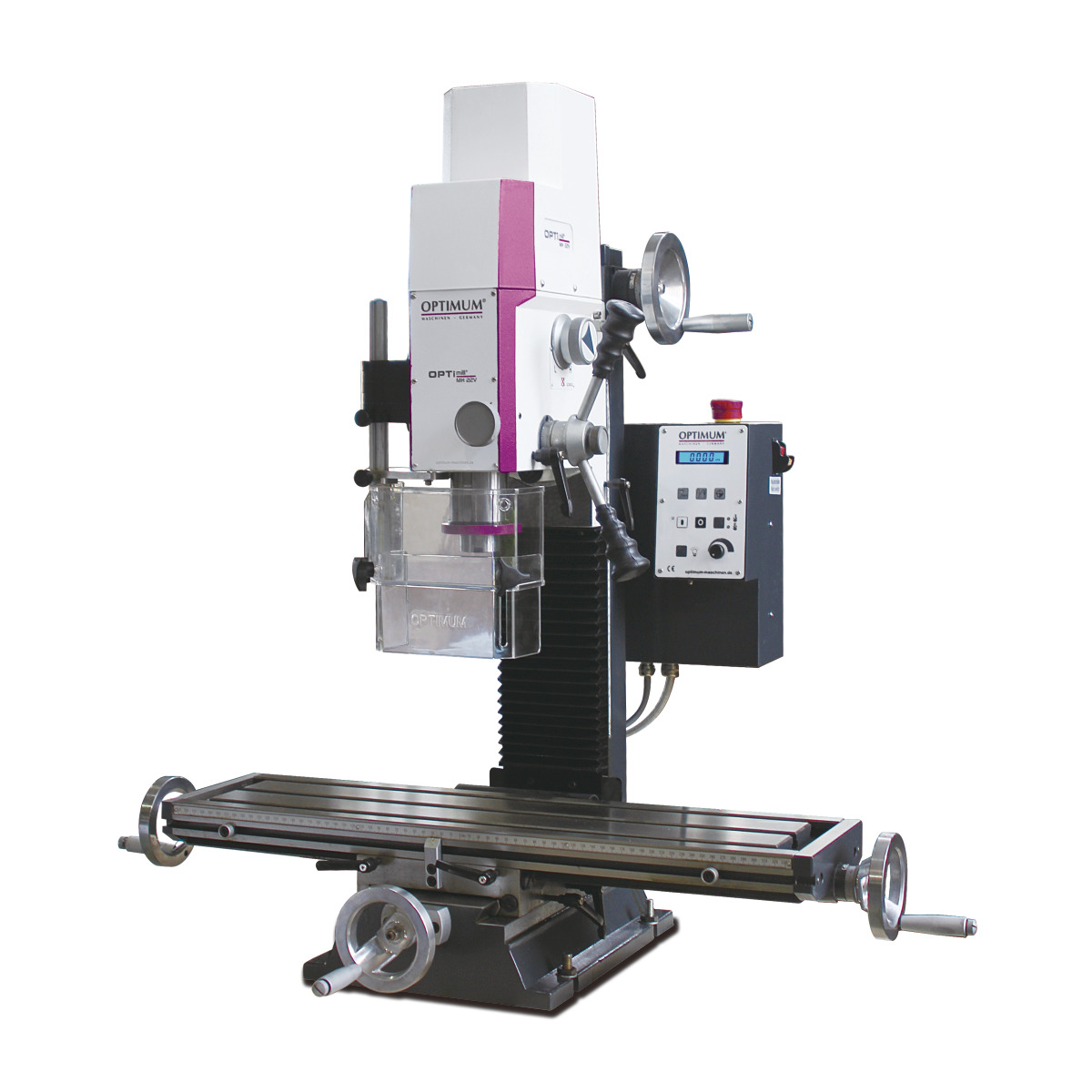

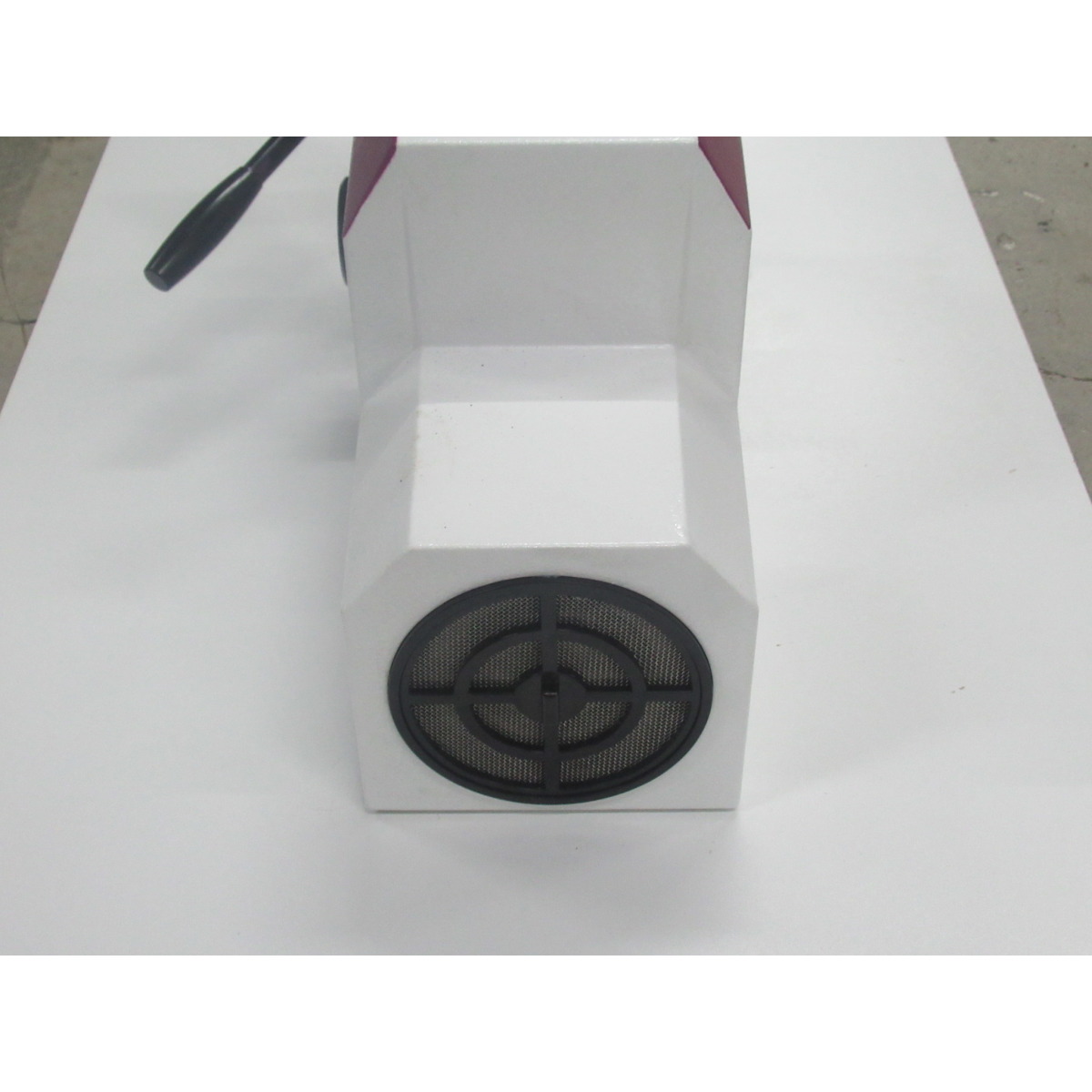

Optimum OPTImill Bohr-Fräsmaschine MH 22V
2.450,21€
inkl. 19 % MwSt. zzgl. Versandkosten
Stabil, mit elektronisch stufenlos regelbarem Antrieb
Lieferzeit: ca. 5 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
- Präzise verarbeitet
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ? 0,015 mm in der Pinole gemessen
- Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Sicherheitselektrik in 24 Volt-Ausführung

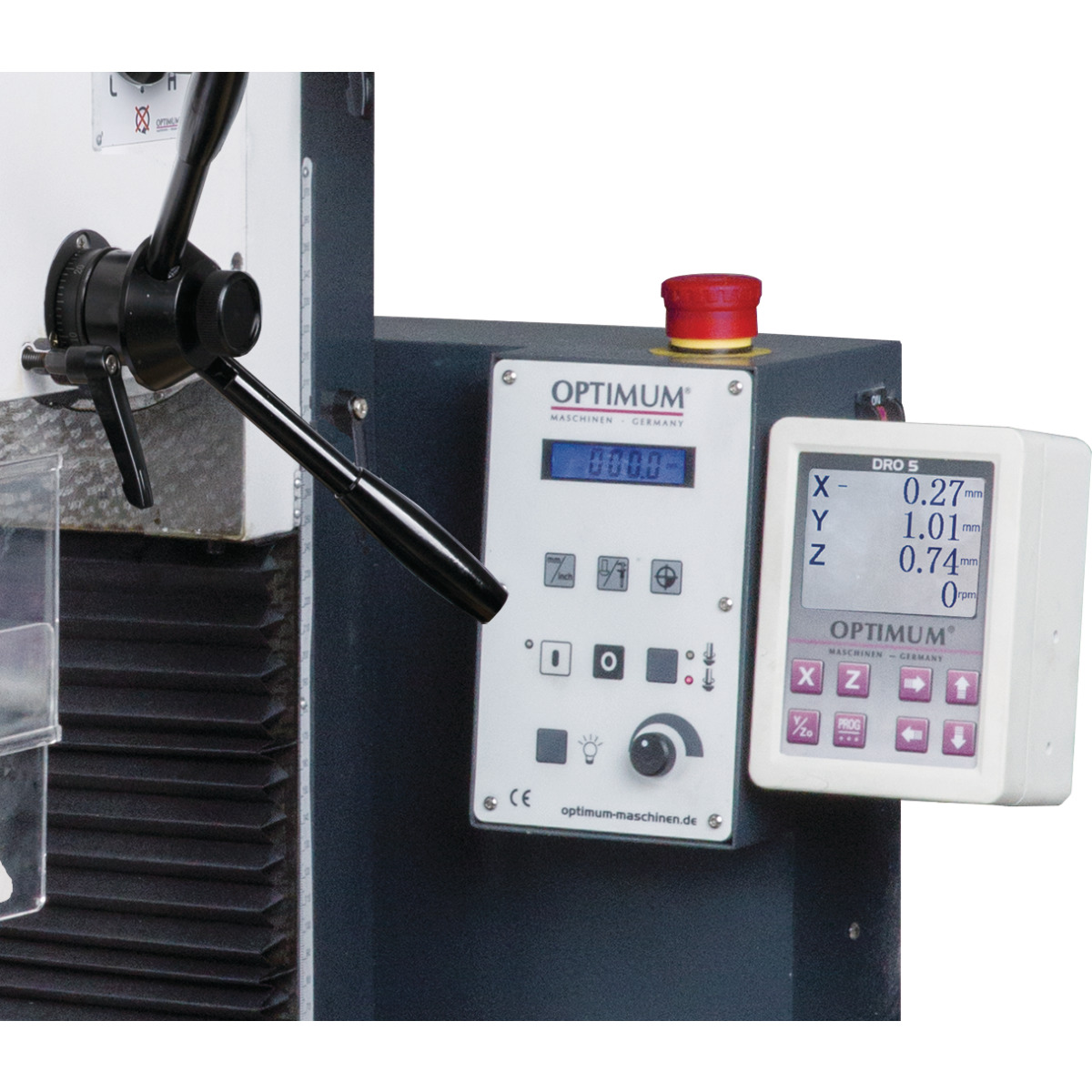

- Steuerelektronik mit integrierter Relais-Steuerung
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
- Einstellbare Endanschläge
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Feinvorschub
- Not-Halt-Schlagschalter

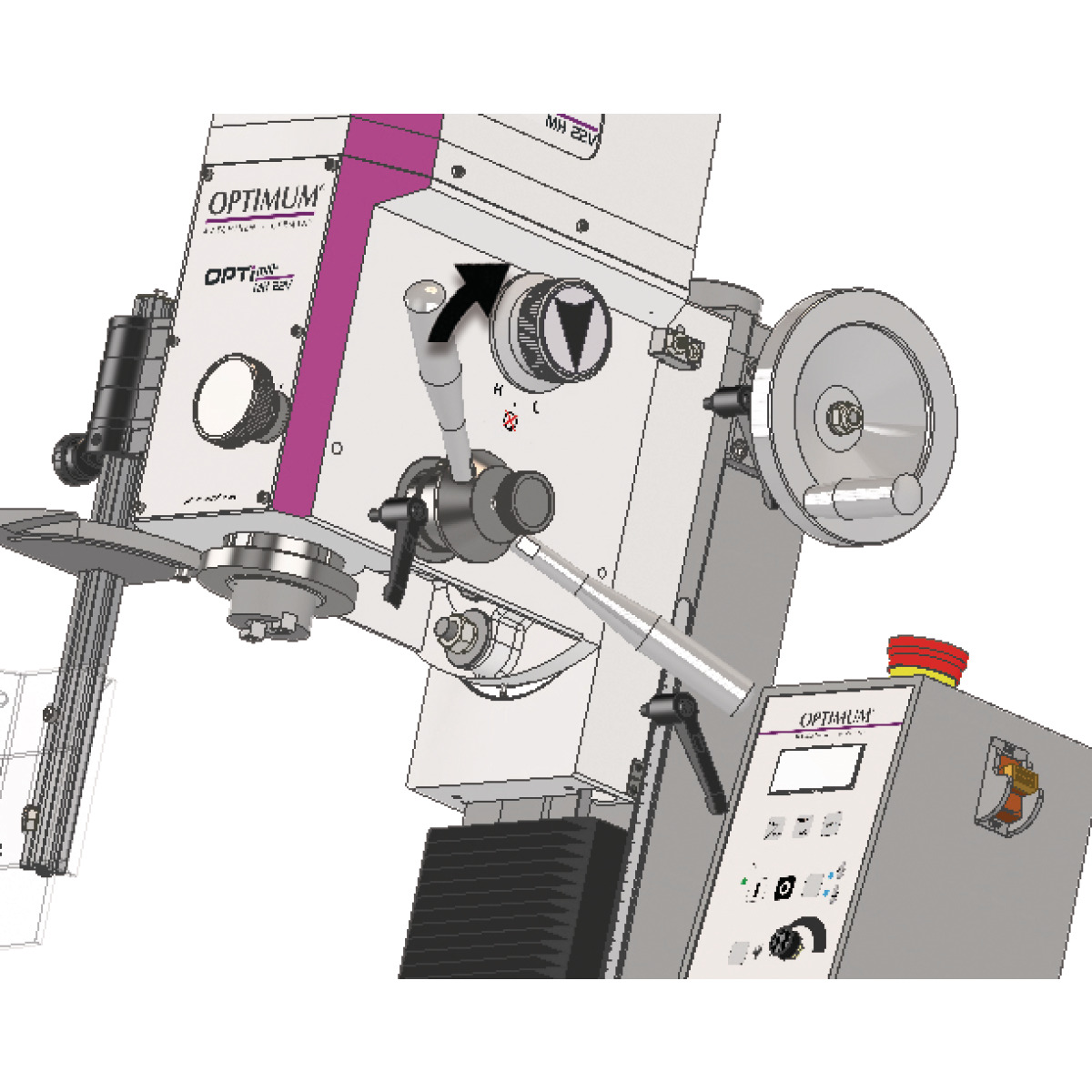

- Bohr-Fräskopf um ±60° neigbar
- Rechts-/Linkslauf
- Maschinenlampe
- Bohrung für leichtes Ölen der Trapezspindel
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Spiel der Vorschubspindeln einstell- und nachstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
- Faltenbalg als Führungsschutz
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Spezifikationen

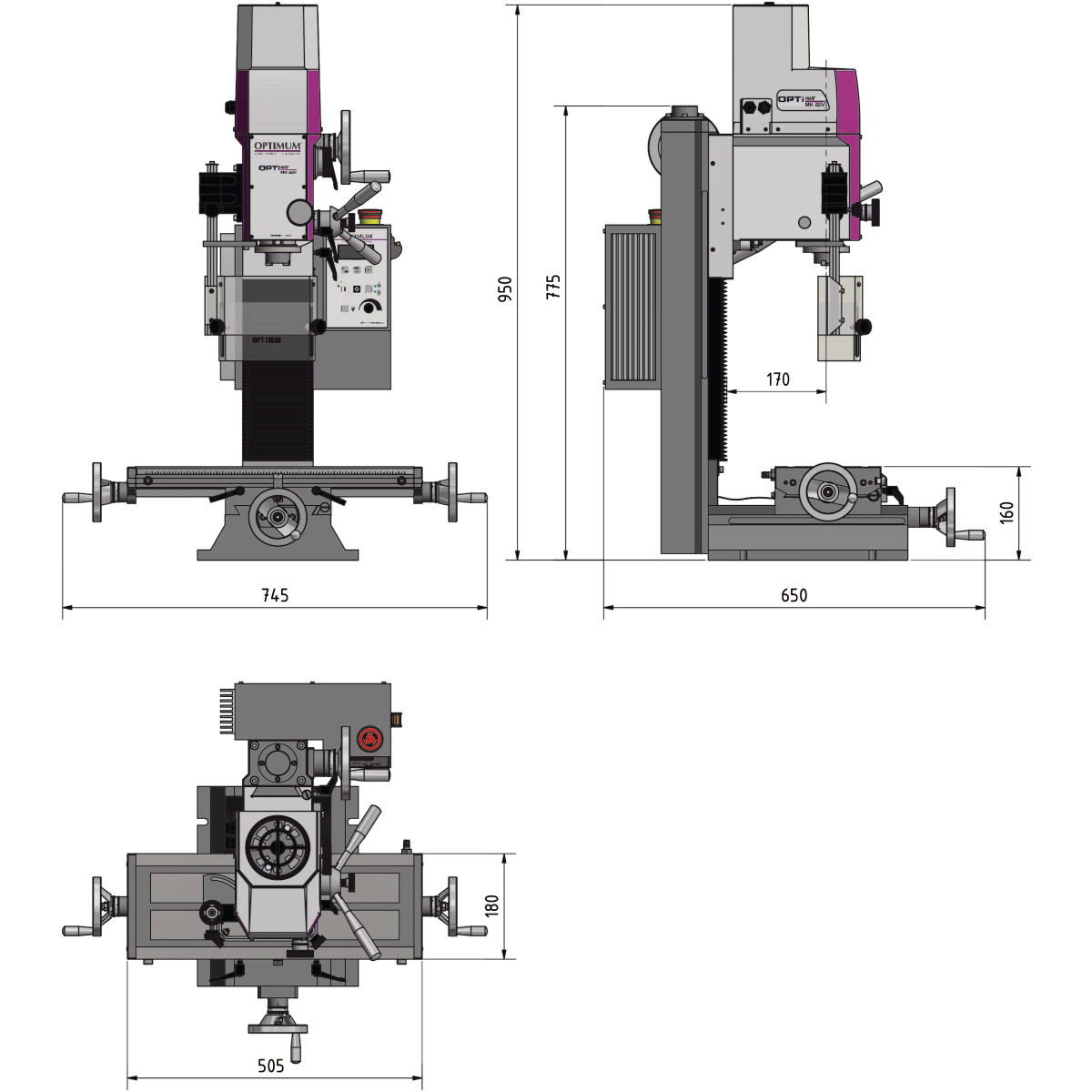

Abmessungen und Gewichte
- Länge (Produkt) ca.: 745 mm
- Breite/Tiefe (Produkt) ca.: 650 mm
- Höhe (Produkt) ca.: 950 mm
- Gewicht (Netto) ca.: 120 kg
- Fräskopf Schwenkbereich: ± 60 °
- Messerkopfgröße max.: 52 mm
- Schaftfräsergröße max.: 12 mm
- Bohrleistung Stahl (S235JR): 20 mm
- Dauerbohrleistung Stahl (S235JR): 16 mm
- Leistung Antriebsmotor: 0,95 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Horizontalfrästisch Länge: 700 mm
- Horizontalfrästisch Breite: 180 mm
- Horizontalfrästisch T-Nuten Größe: 12 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Horizontalfrästisch Traglast max.: 50 kg
- Abstand Vertikalspindel – Kreuztisch: 360 mm
- Norm: DIN EN 55011
- EMV-Klasse: C2
- Verfahrweg X-Achse manuell: 480 mm
- Verfahrweg Y-Achse manuell: 175 mm
- Verfahrweg Z-Achse manuell: 270 mm
- Vertikalspindel Ausladung: 170 mm
- Vertikalspindel Spindelaufnahme: BT 20
- Vertikalspindel Drehzahlbereich: 90 ? 3000 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch
- Vertikalspindel Pinolendurchmesser: 60 mm
- Vertikalspindel Pinolenhub: 40 mm
Bohr-Fräskopf
Bohr-Fräsleistung
Elektrische Daten
Frästisch horizontal
Kreuztisch
Normen und Zulassungen
Verfahrweg
Vertikalspindel
Lieferumfang
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Telefon: 0951 96555-0
info@optimum-maschinen.de
Produktidentifikationsmerkmale
Produktname: Optimum OPTImill Bohr-Fräsmaschine MH 22V
Artikelnummer: 3338135
GTIN: 4030635032554
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
Marke
Optimum
Produktsicherheit
Herstellerinformationen
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
info@optimum-maschinen.de
Zubehör
Optimum Ersatzteile
Optimum Drehbarer Griff BF20V/LV/LDV Pos. 57-1/57-2 0333812057-1
inkl. 19 % MwSt.
Optimum Ersatzteile
Optimum Handrad BF20V/LV/LDV/KT180/MH20V/VL/VLD X- & Y-Achse / Ø100
inkl. 19 % MwSt.
Optimum Ersatzteile
Optimum Klemmhebel BF16/BF20V/DH45/MH22V M6x16, Stahlversion
inkl. 19 % MwSt.
Optimum Ersatzteile
Optimum Poti OPTIMUM Bohr-,Dreh-& Fräsmaschinen 4,7kOhm, inkl. Drehgriff 03338120R15
inkl. 19 % MwSt.
Produktsicherheit
Hersteller- & Kontaktinformationen
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Telefon: 0951 96555-0
info@optimum-maschinen.de
Produktidentifikationsmerkmale
Produktname: Optimum OPTImill Bohr-Fräsmaschine MH 22V
Artikelnummer: 3338135
GTIN: 4030635032554
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
Ähnliche Produkte
Bohr- und Fräsmaschinen
inkl. 19 % MwSt.
Bohr- und Fräsmaschinen
inklusive Versand innerhalb DE!
inkl. 19 % MwSt.
Bohr- und Fräsmaschinen

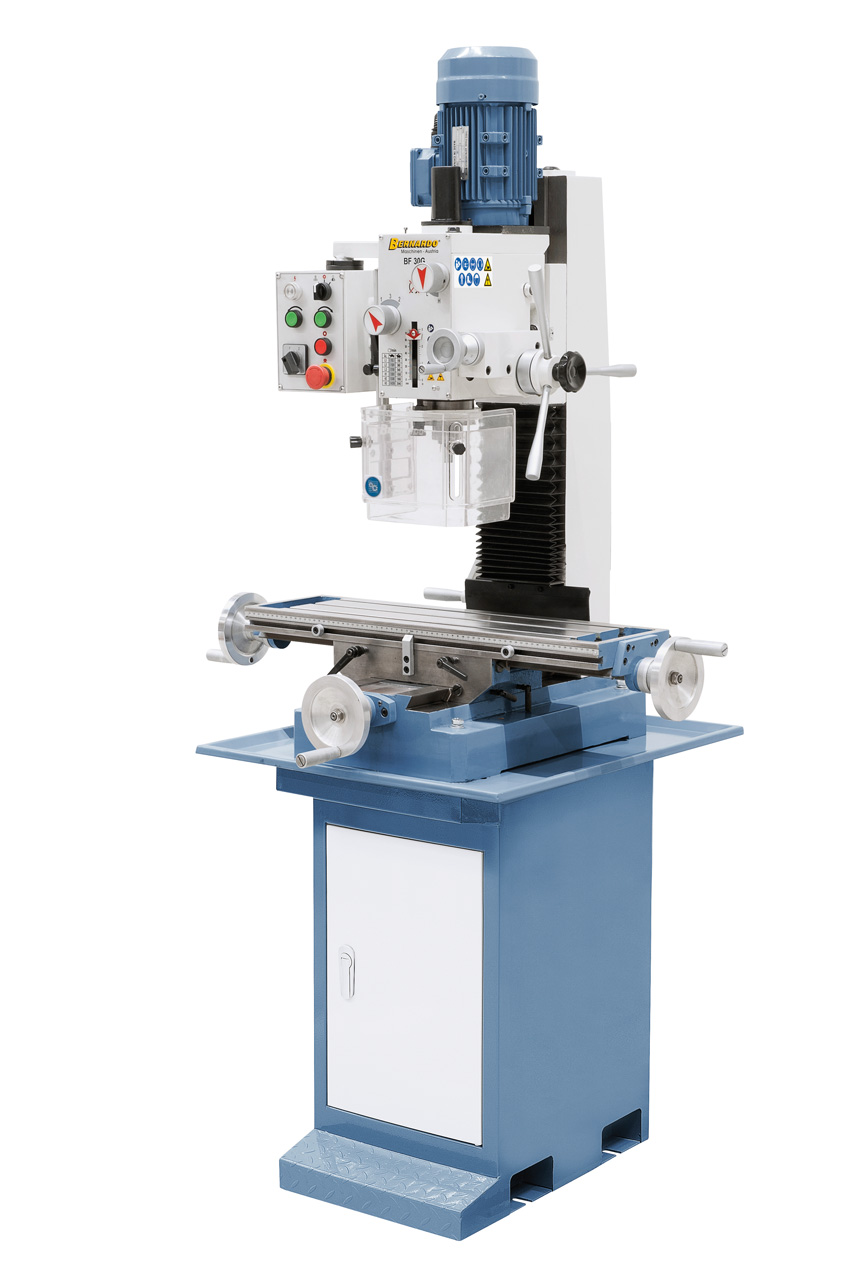

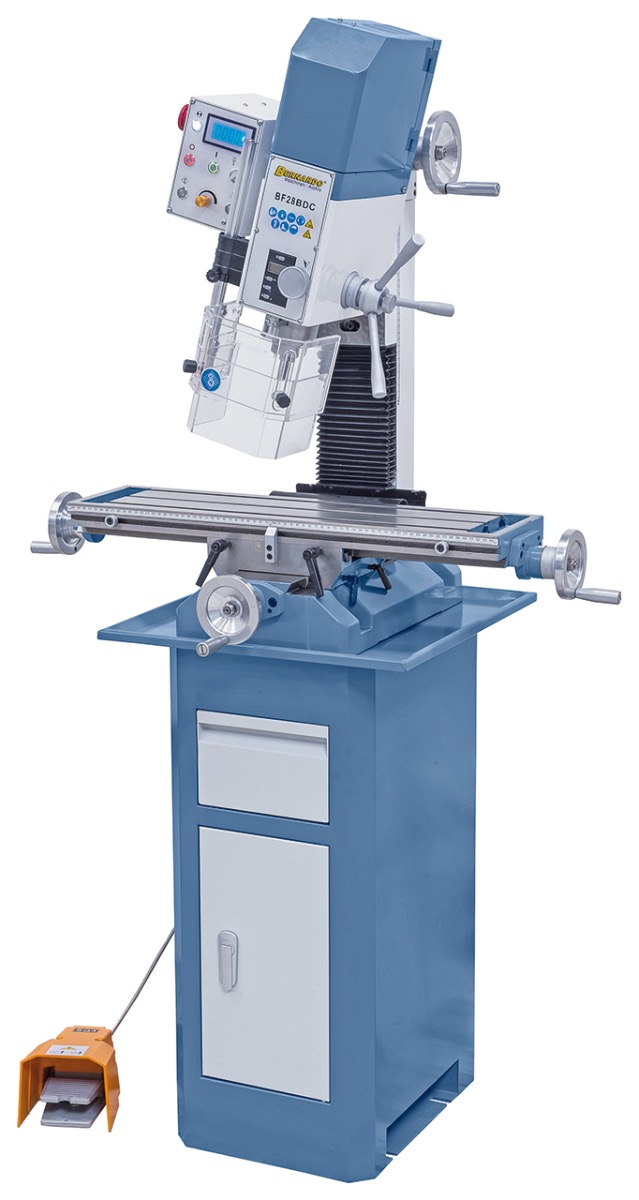

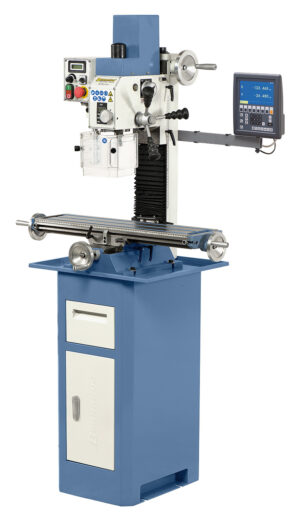

Bernardo Bohr- und Fräsmaschinen BF 35 Vario mit Vorschub inkl. 3-Achs-Digitalanzeige
