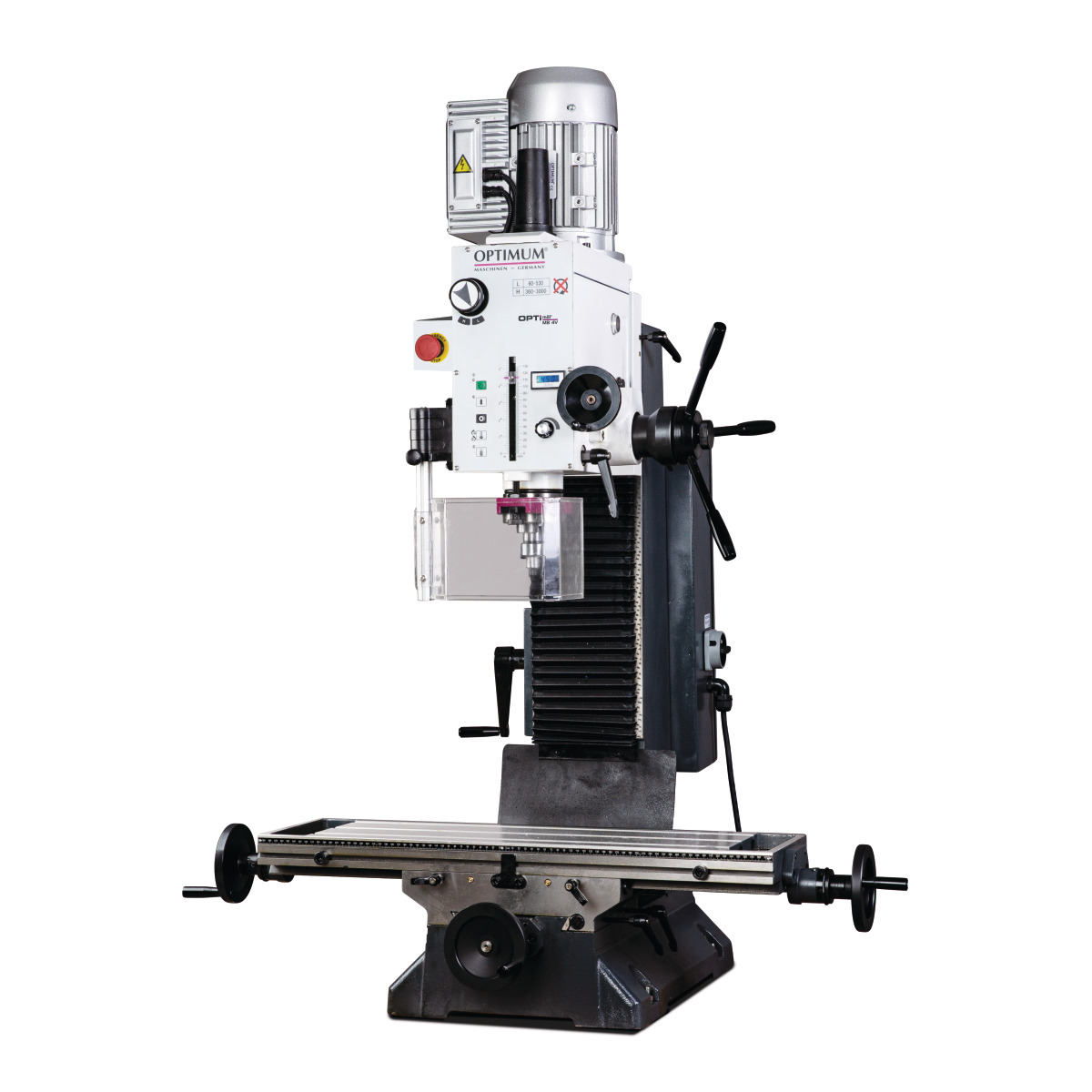

Optimum OPTImill Bohr-Fräsmaschine MB 4V

Technische Spezifikationen

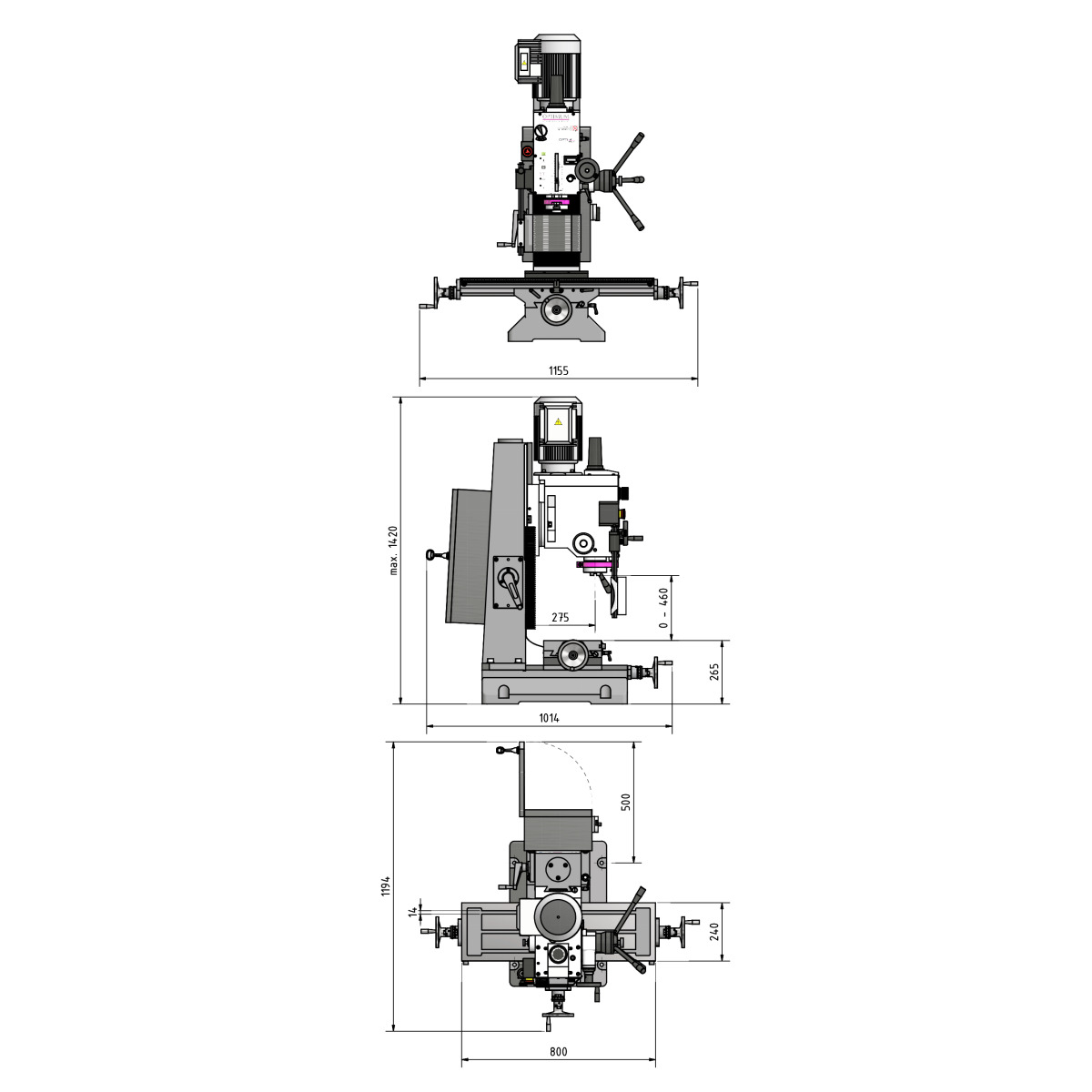

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1155 mm
• Breite/Tiefe (Produkt) ca.: 775 mm
• Höhe (Produkt) ca.: 1420 mm
• Gewicht (Netto) ca.: 320 kg

Bohr-Fräskopf

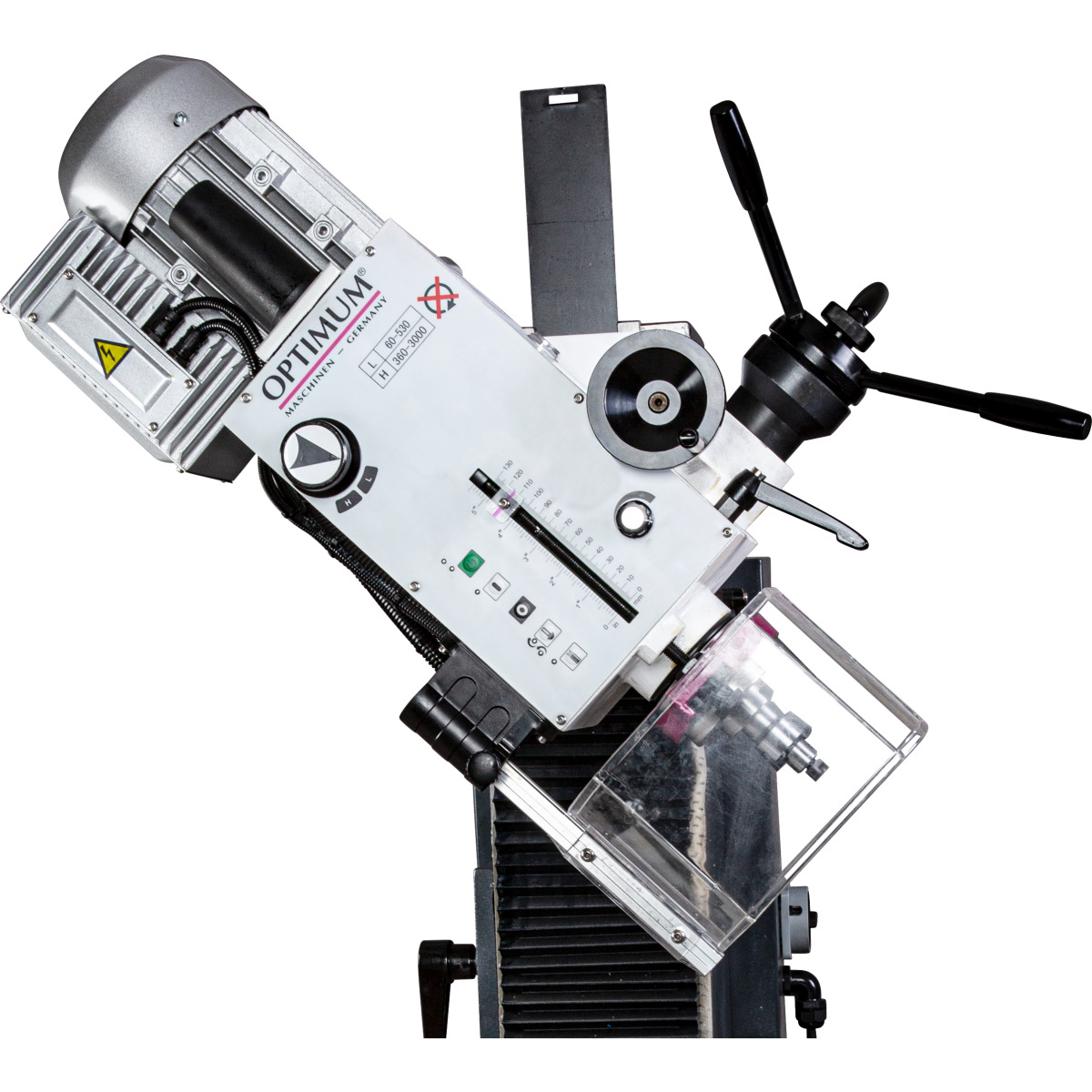

• Bohr-Fräskopf Neigebereich: ± 45 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 63 mm
• Schaftfräsergröße max.: 26 mm
• Bohrleistung Stahl (S235JR): 28 mm
• Dauerbohrleistung Stahl (S235JR): 24 mm

Elektrische Daten

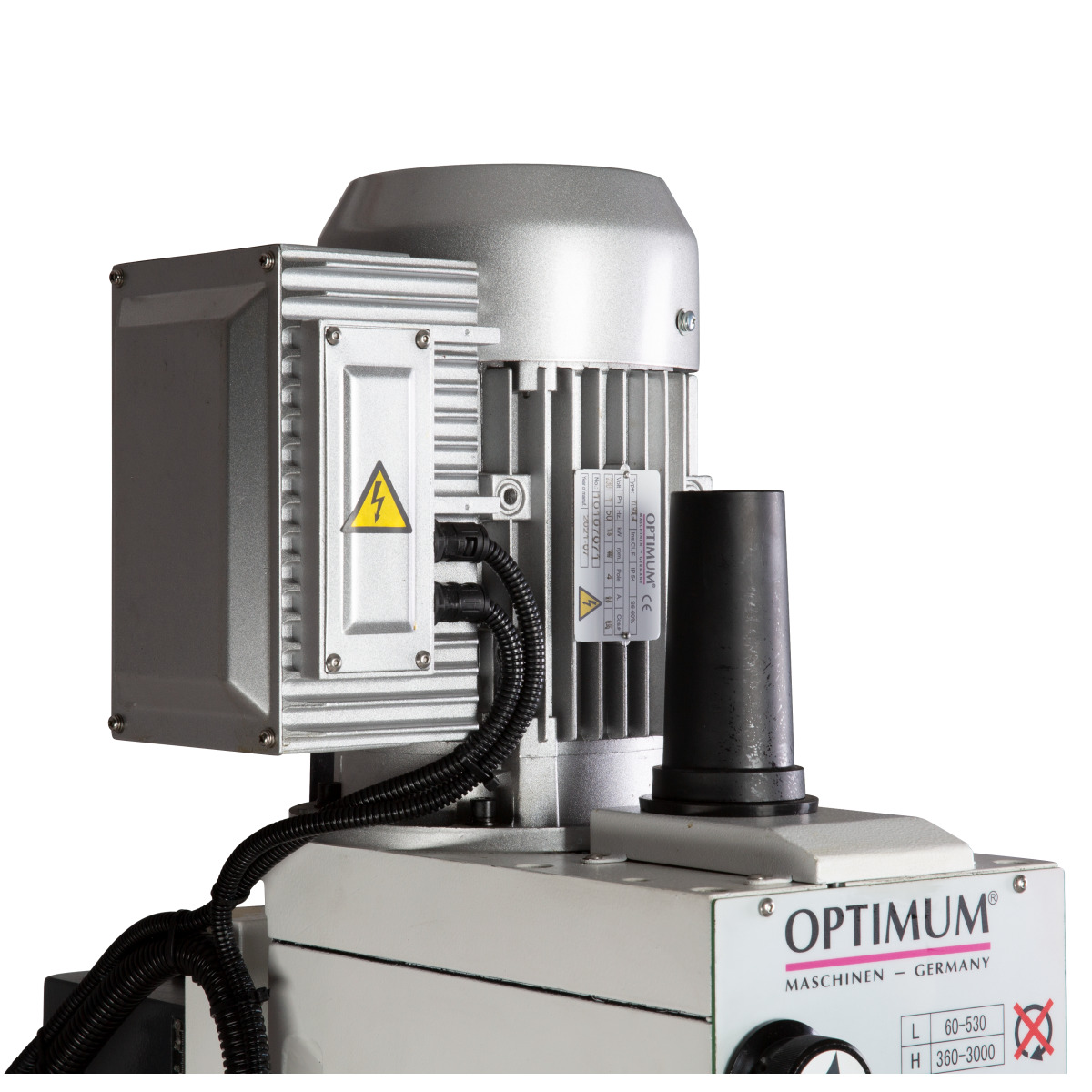

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 800 mm
• Horizontalfrästisch Breite: 240 mm
• Abstand Vertikalspindel – Horizontalfrästisch max.: 460 mm
• Horizontalfrästisch T-Nuten Größe: 14 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 63 mm
• Horizontalfrästisch Traglast max.: 80 kg

Verfahrweg

• Verfahrweg X-Achse manuell: 450 mm
• Verfahrweg Y-Achse manuell: 200 mm
• Verfahrweg Z-Achse manuell: 430 mm

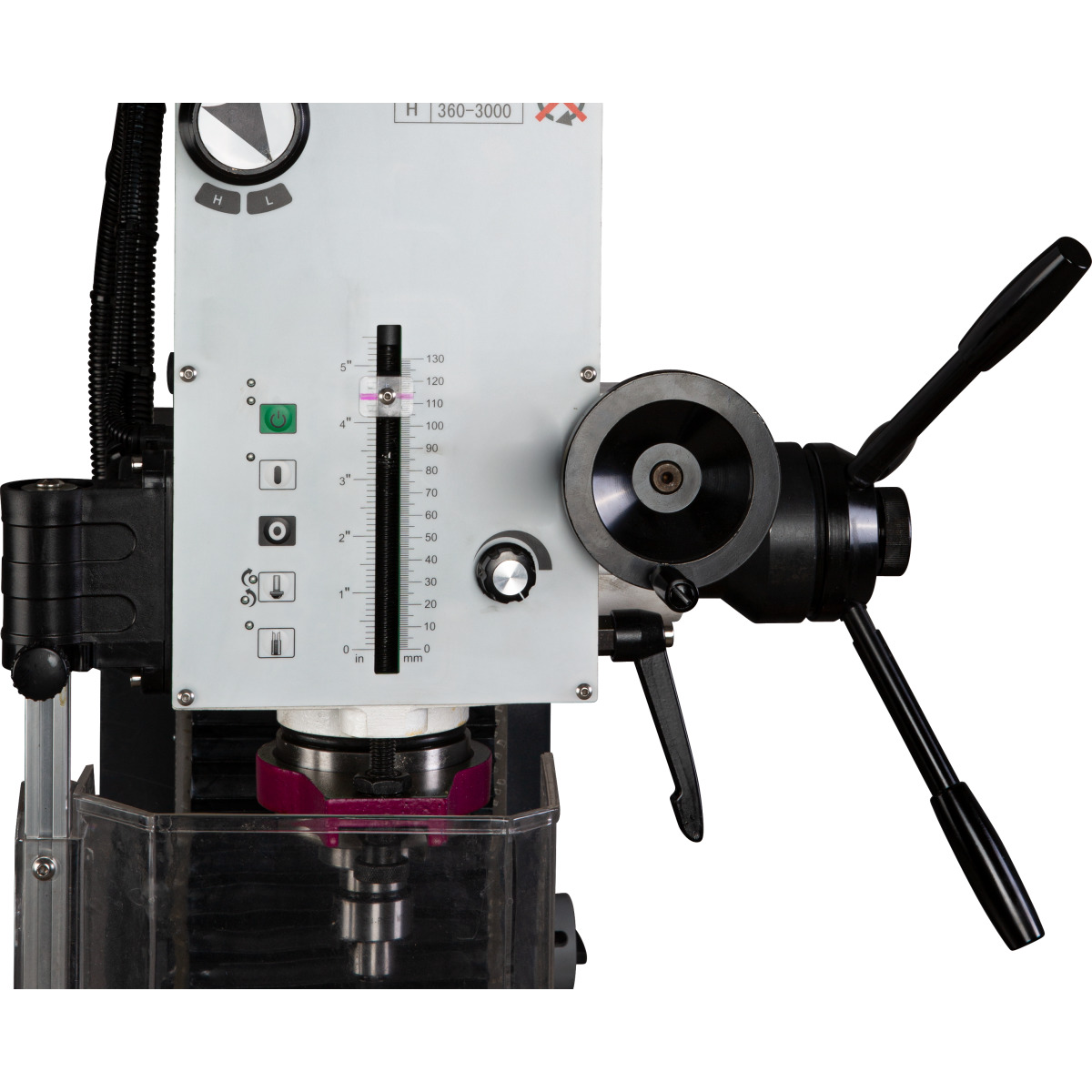

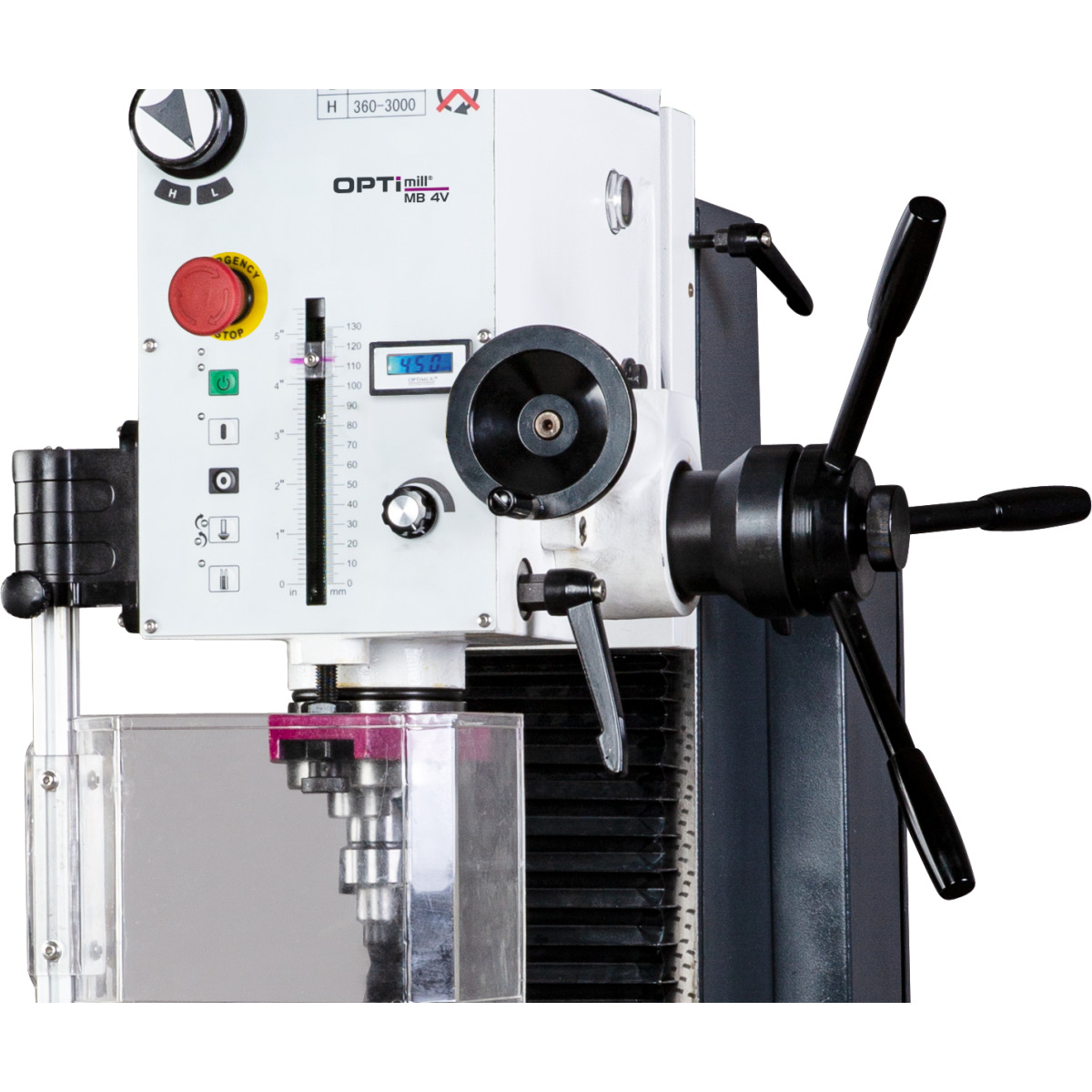

Vertikalspindel

• Vertikalspindel Ausladung: 275 mm
• Vertikalspindel Spindelaufnahme: MK 4
• Vertikalspindel Drehzahlbereich: 60 ? 3000 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 2 Stufen
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
• Vertikalspindel Anzugsstange: M16
• Vertikalspindel Pinolendurchmesser: 68 mm
• Vertikalspindel Pinolenhub: 120 mm
