IGM FD600 Zinkenfräsgerät 610 mm inklusive 12,7 mm Zinkenfräser FD600

Beschreibung

Elegante Verbindungen einfach und schnell hergestellt. Geeignet für alle Oberfräsen.

• Fräsgerät in zwei Größen erhältlich.
• Fester Stahlkörper.
• Präzise lasergeschnittene Schablone aus 4mm verzinkten Stahlblech.
• Massive Schablonenhalter.

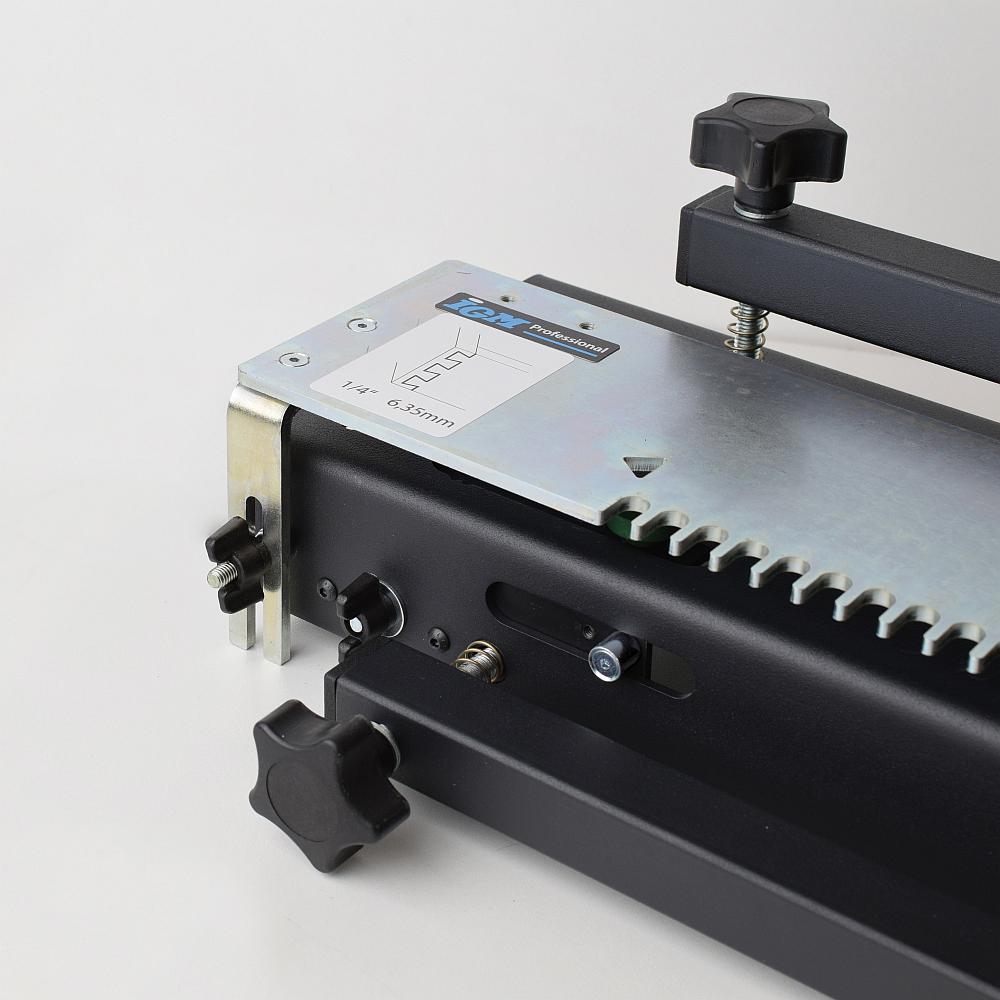

• Verschiebbare Anschläge für einfache Ausrichtung der Werkstücke gegenüber der Schablone.
• Robuste Stahlandruckbolzen
• Einfache Einstellung und Verwendung.

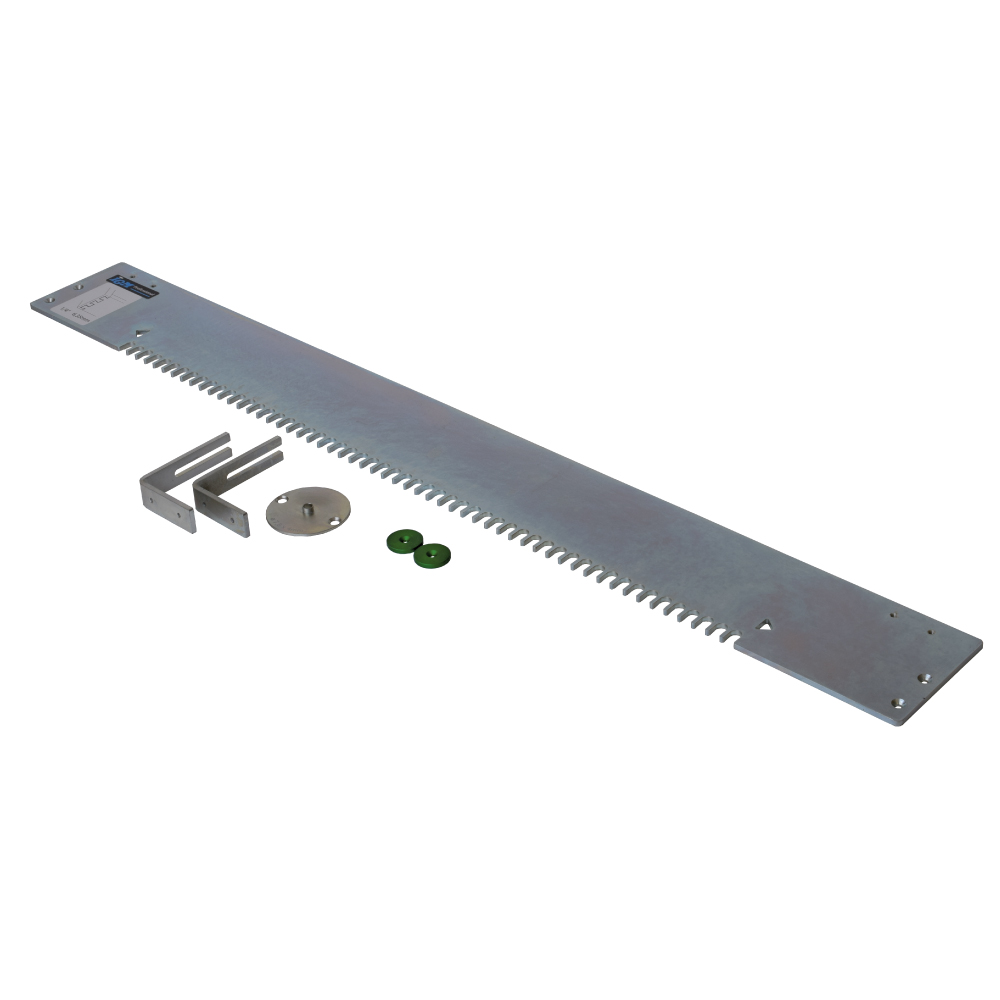

• Schablonen für Mini-Zinken, Fingerzinken und offene Schwalbenschwanzzinken als Zubehör erhältlich.
• Spezielle Befestigungsbohrungen für die Positionierung der Anschläge auf der Schablone.

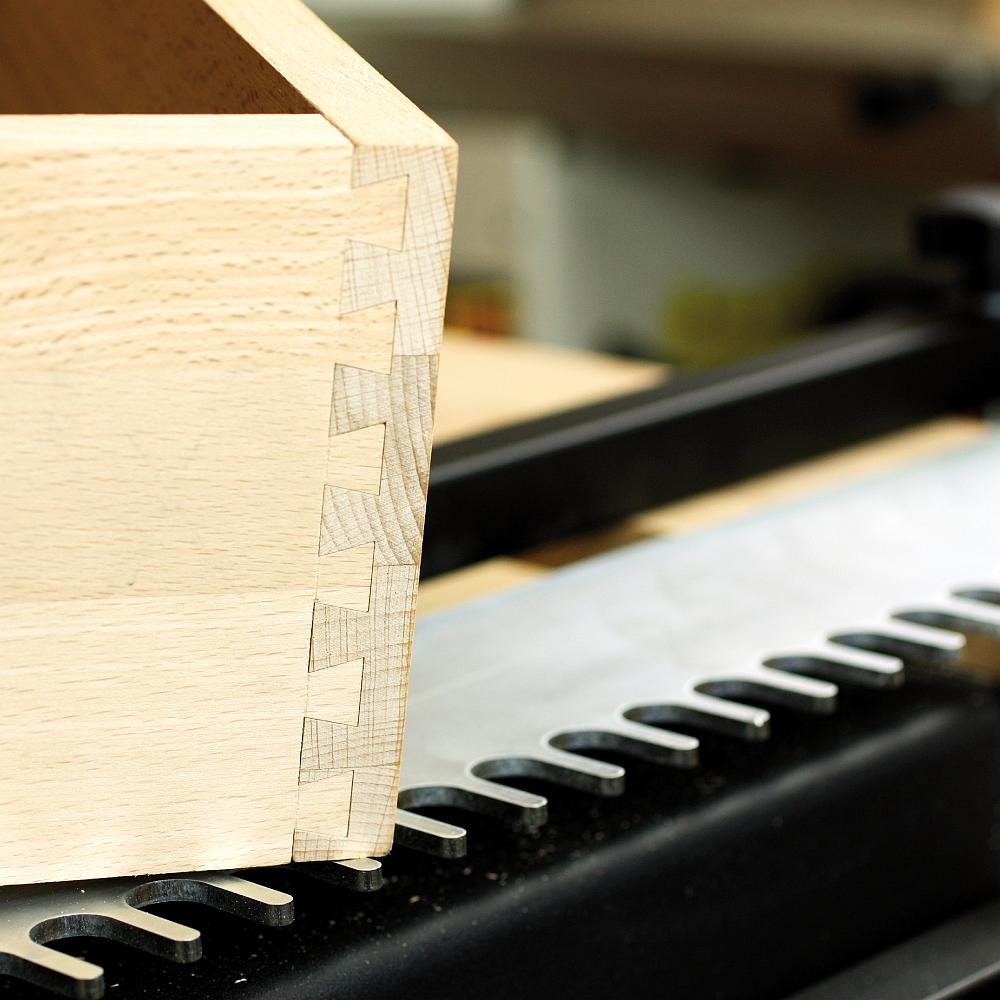

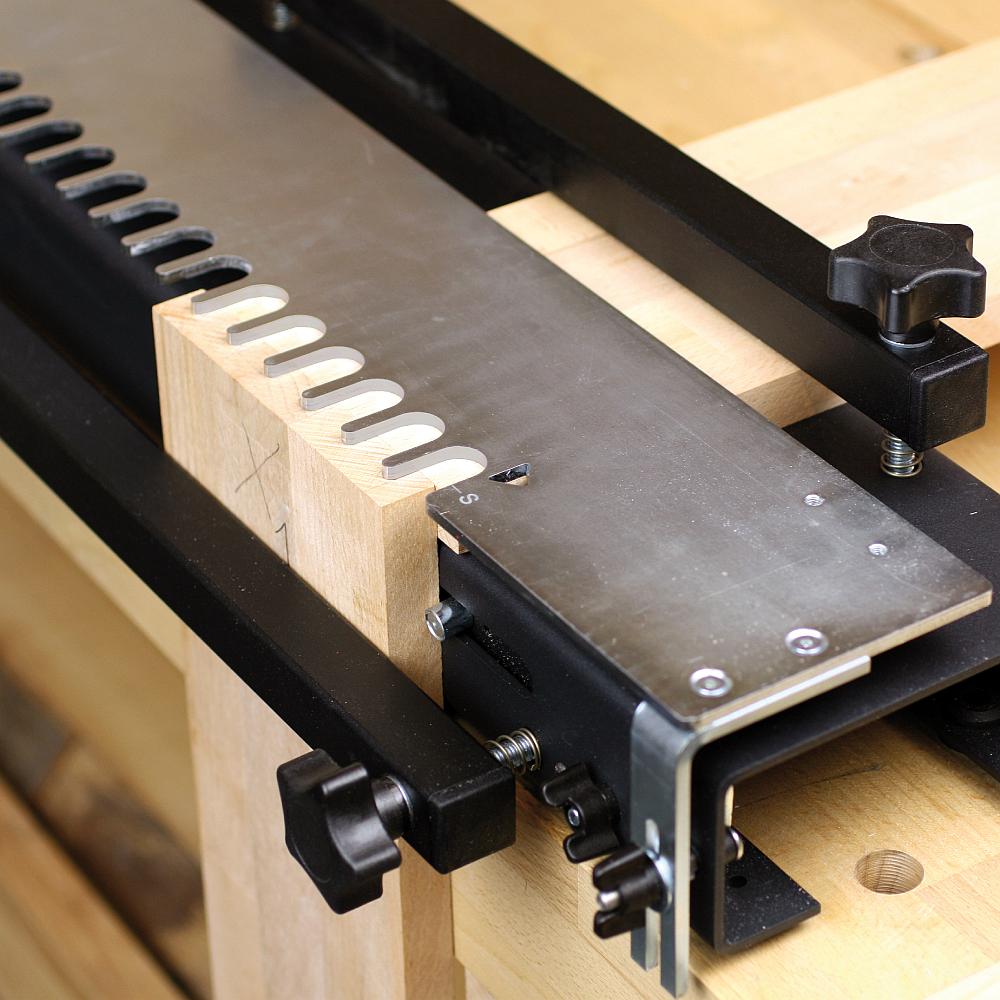

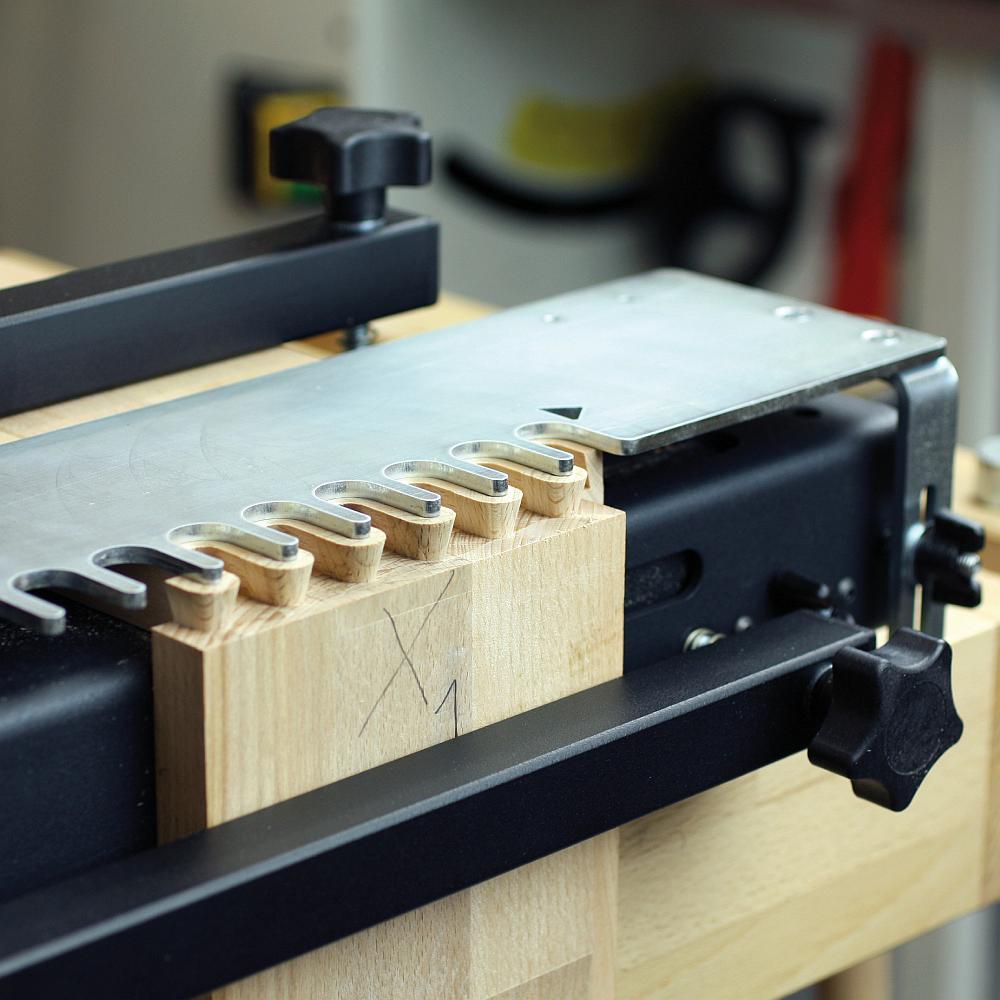

Das IGM Zinkenfräsgerät ist für die Herstellung von halbverdeckten Schwalbenschwanzverbindungen mit einer Handfräse und einem Schaftfräser geeignet. Die halbverdeckten Schwalbenschwanzverbindungen werden am häufigsten für die Herstellung von Schubladen aus Massivholz gebraucht. Dank der optionalen Schablonen kann das Fräsgerät erweitert werden, um verschiedene Typen von Verbindungen wie Fingerzinken, offene Schwalbenschwanzverbindungen herzustellen, die für die Herstellung von Massivholzmöbeln, Schmuckkästchen oder Massivholz-Arbeitskästen verwendet werden können. Mit den robusten Andruckbolzen können auch größere Werkstücke sicher eingespannt werden. Das Werkstück wird einfach an das Gerät einfach befestigt, die gewählte Schablone eingespannt, Frästiefe eingestellt und mit dem in der Handoberfräse eingespannten Kopierring kann die gewählte Verbindung gefräst werden. Das Zinkenfräsgerät wird in der Tschechischen Republik hergestellt.

Parameter:
• Kopierring-Durchmesser: 15,8 x 4 mm
• Max. Durchmesser der Oberfräsen-Basis: 180 mm
• Verbindungsgröße: 12,7 mm 14°
• Werkstückdicke: 11 – 25 mm
• Werkstückbreite 610 mm

Lieferumfang:
• Komplettes Zinkenfräsgerät
• 12,7 mm Schablone für halbverdeckte Schwalbenschwanzzinken
• Kopierring D15,8 x 4 mm
• HM Zinkenfräser D12,7 x 12,7/14° Schaft 8 mm
• Klare und übersichtliche Gebrauchsanweisung

Bei einigen Typen von Handoberfräsen kann das IGM Kopierring nicht eingespannt werden. Mit der durchsichtigen FRB170 Adapterplatte, die an die Basis ihrer Oberfräse befestigt wird, können IGM Kopierringe präzis zentriert und eingespannt werden. Code FRB170.
