Bernardo Werkzeugfräsmaschinen TRM 750
inkl. 19 % MwSt. zzgl. Versandkosten

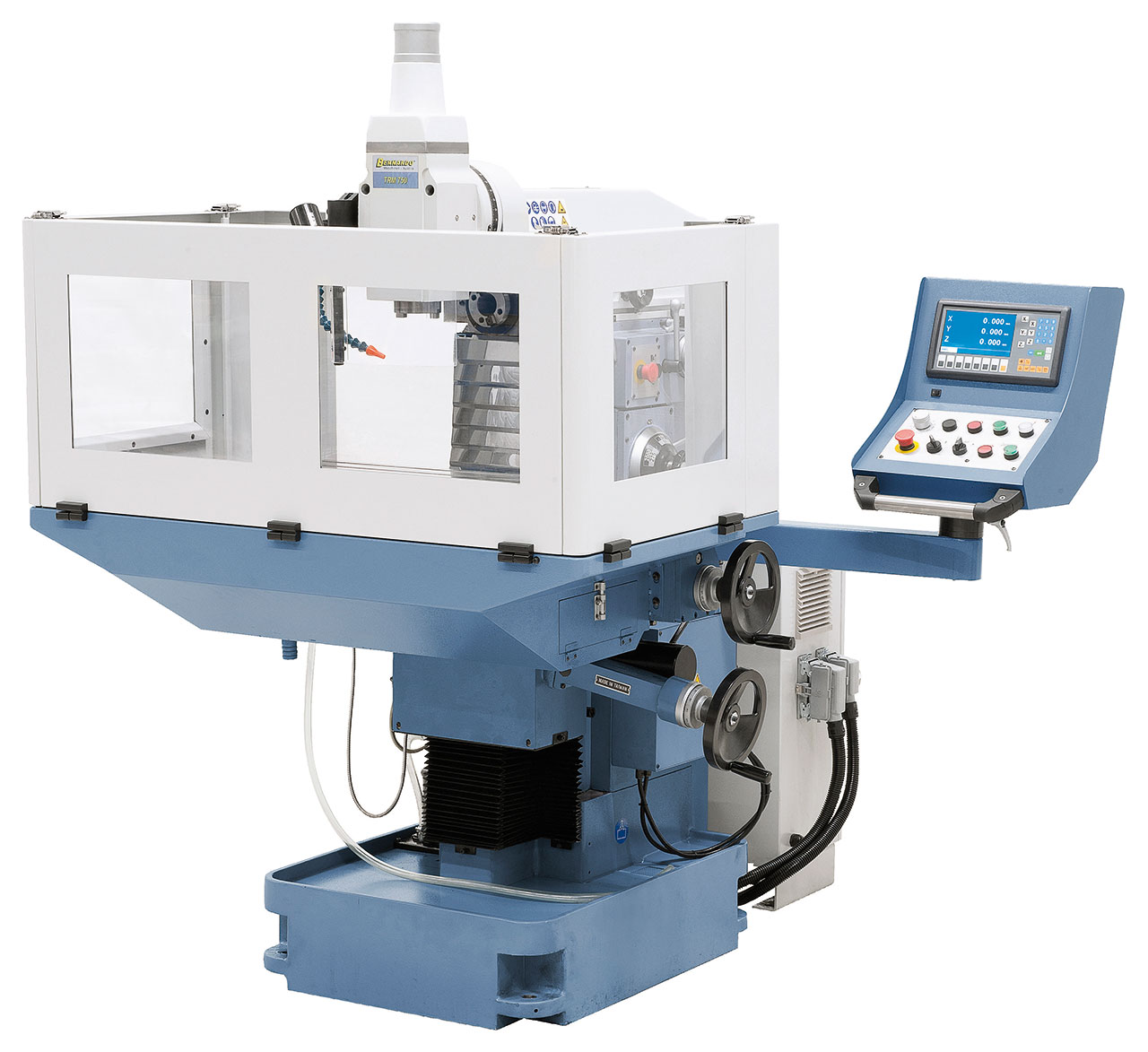

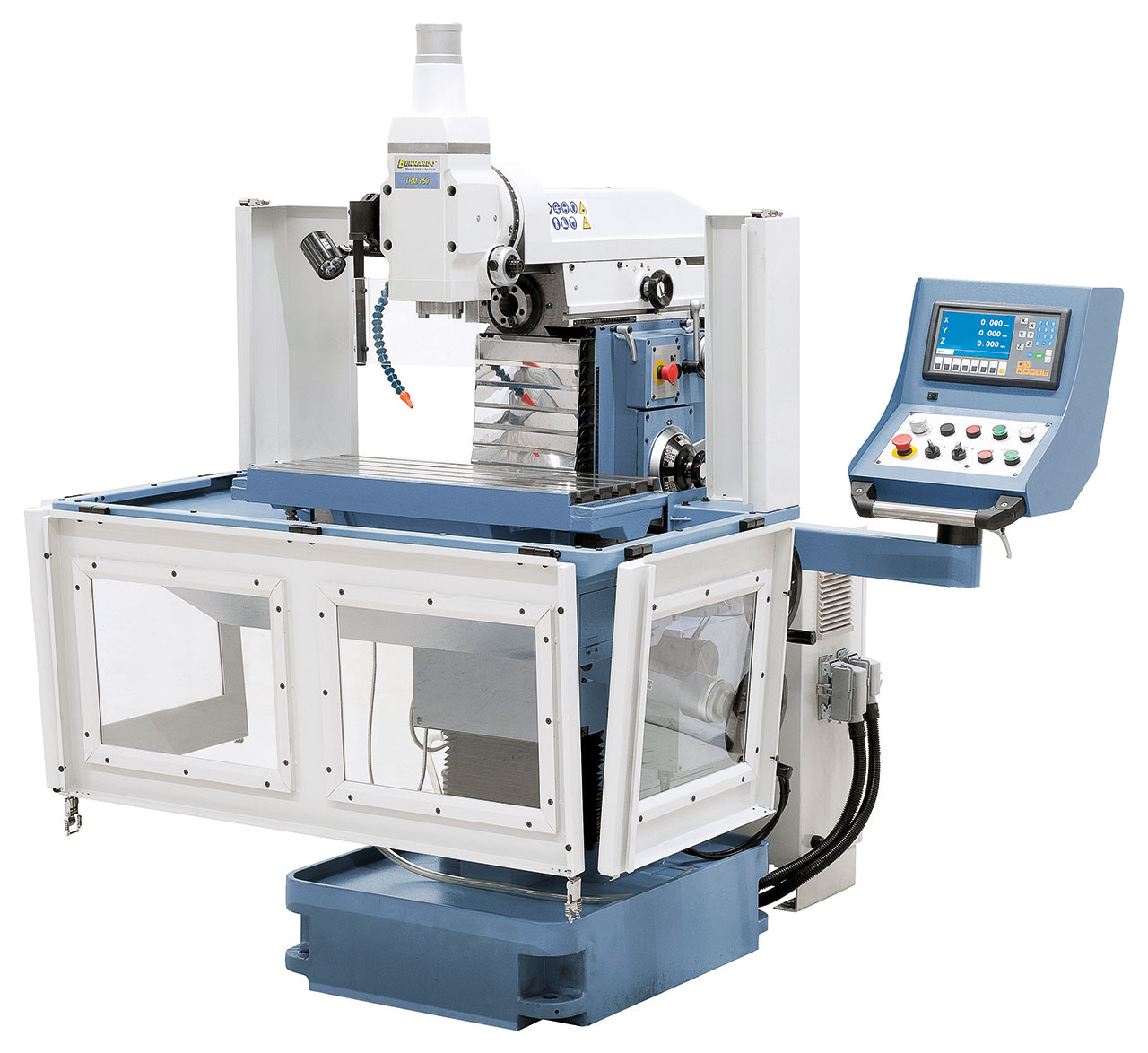

Die Universal-Werkzeugfräsmaschine TRM 750 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dieses Modell bietet bereits in der Grundausstattung die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten.
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
Die Universal-Werkzeugfräsmaschine TRM 750 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dieses Modell bietet bereits in der Grundausstattung die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten.
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen

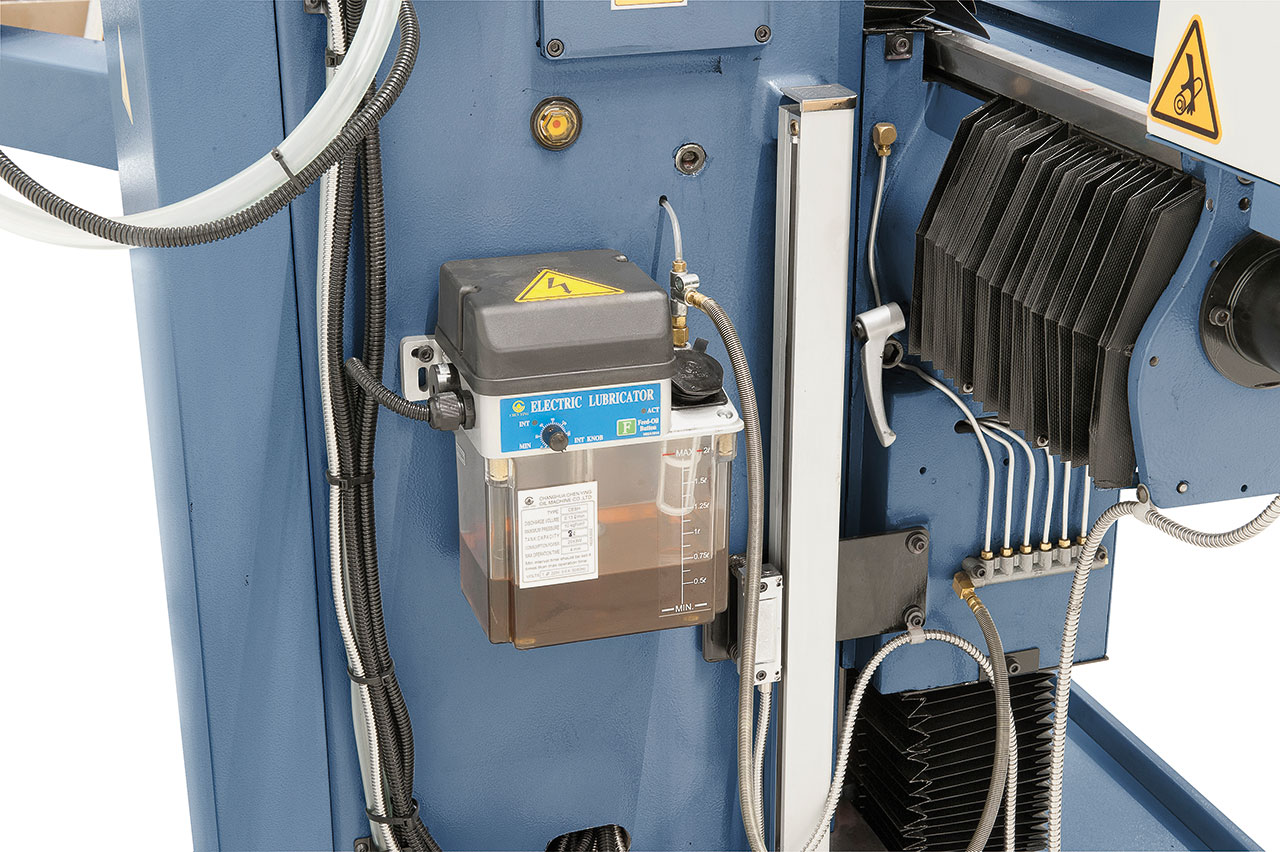

- Ausgestattet mit elektrischer Zentralschmierung für die Führungsbahnen

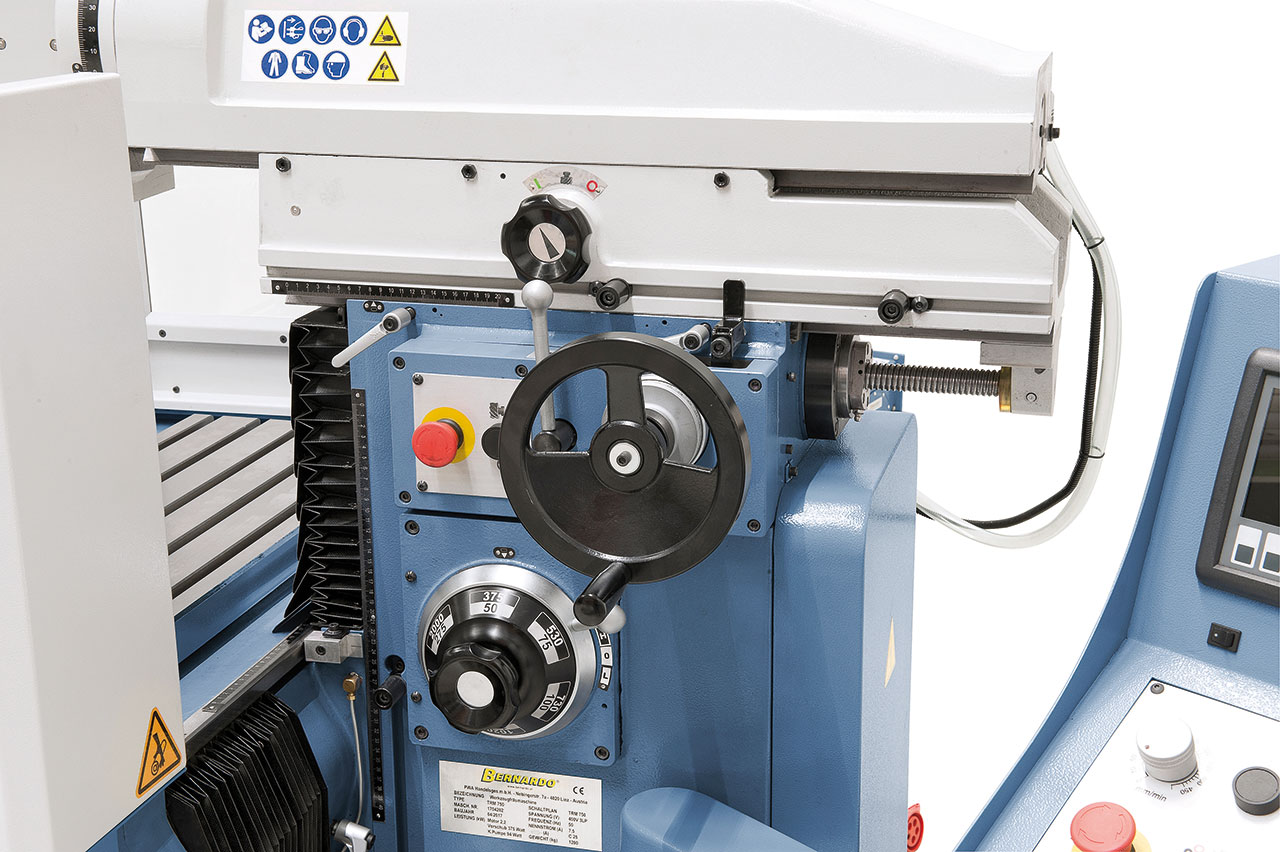

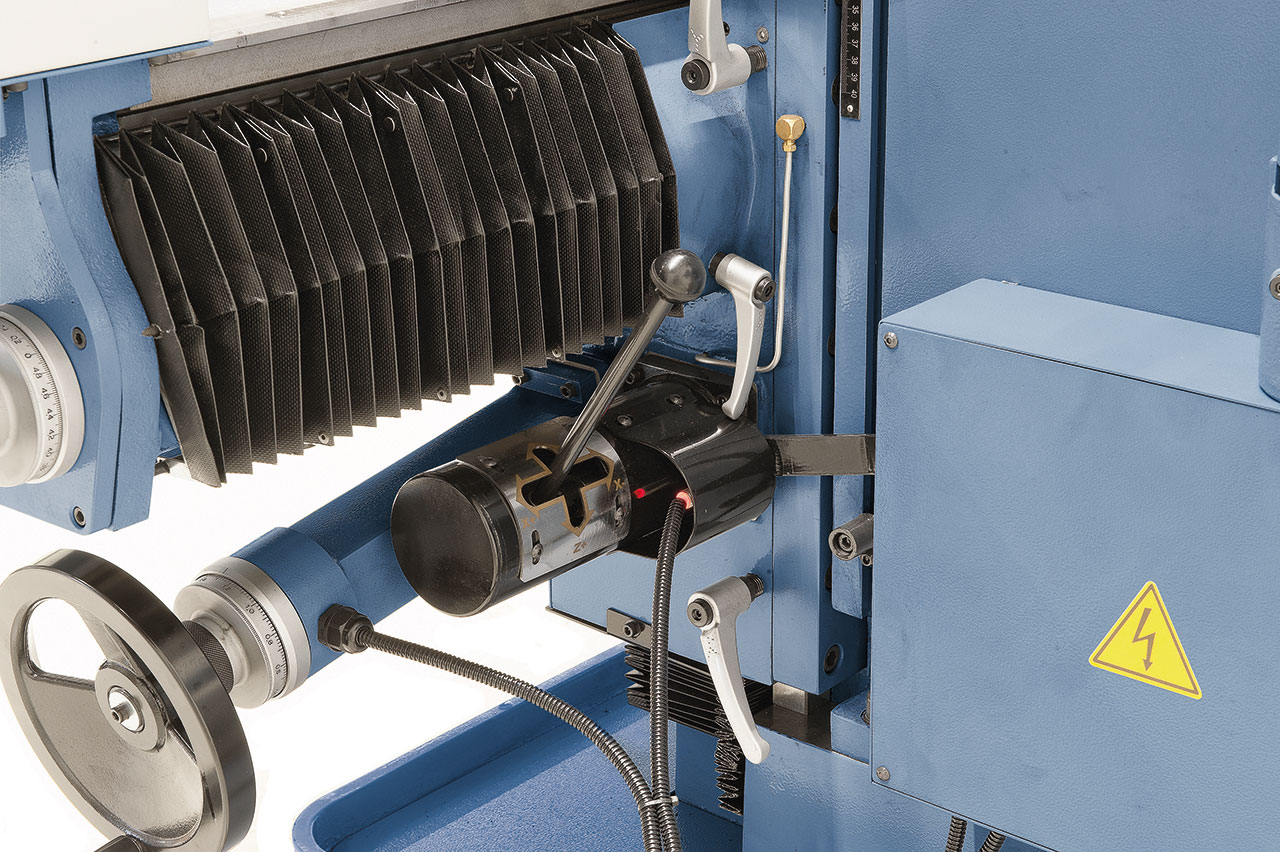

- Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet

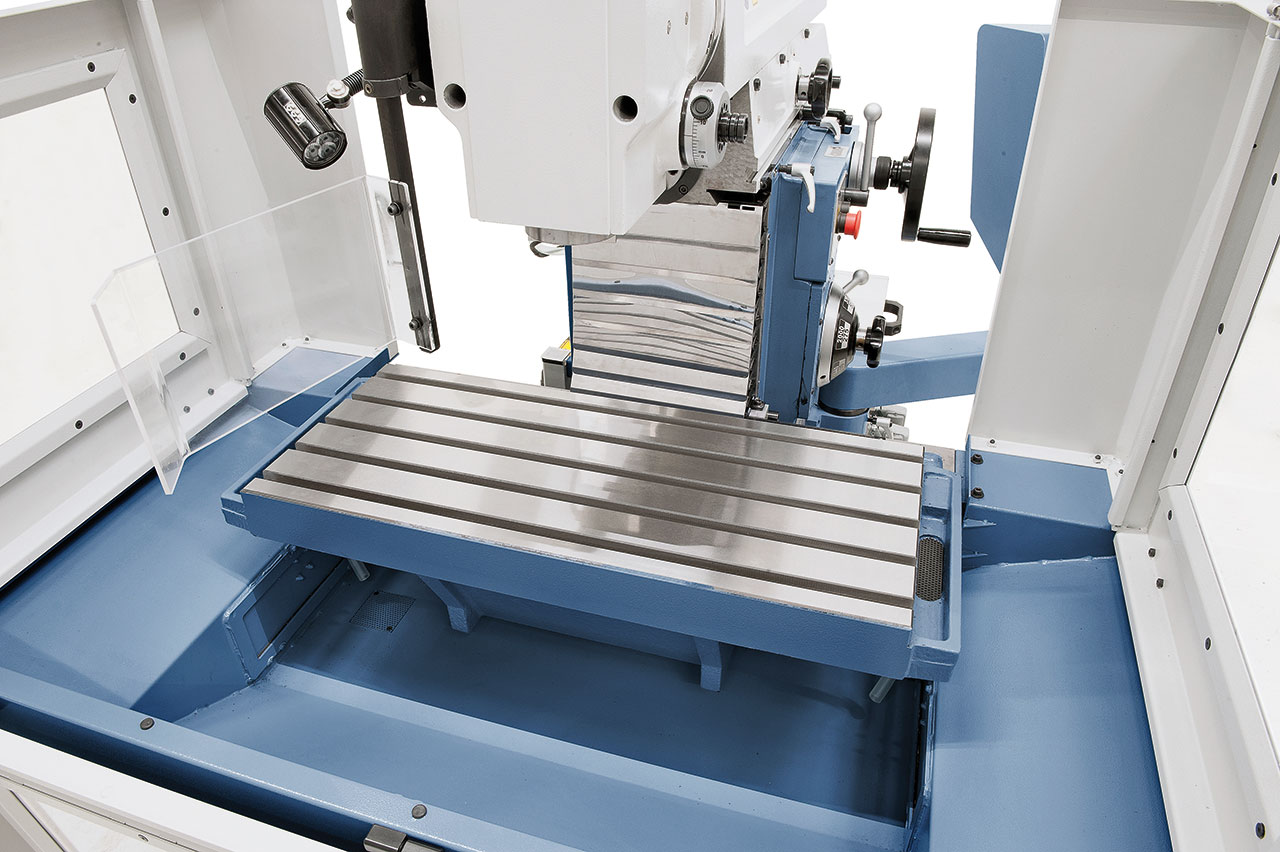

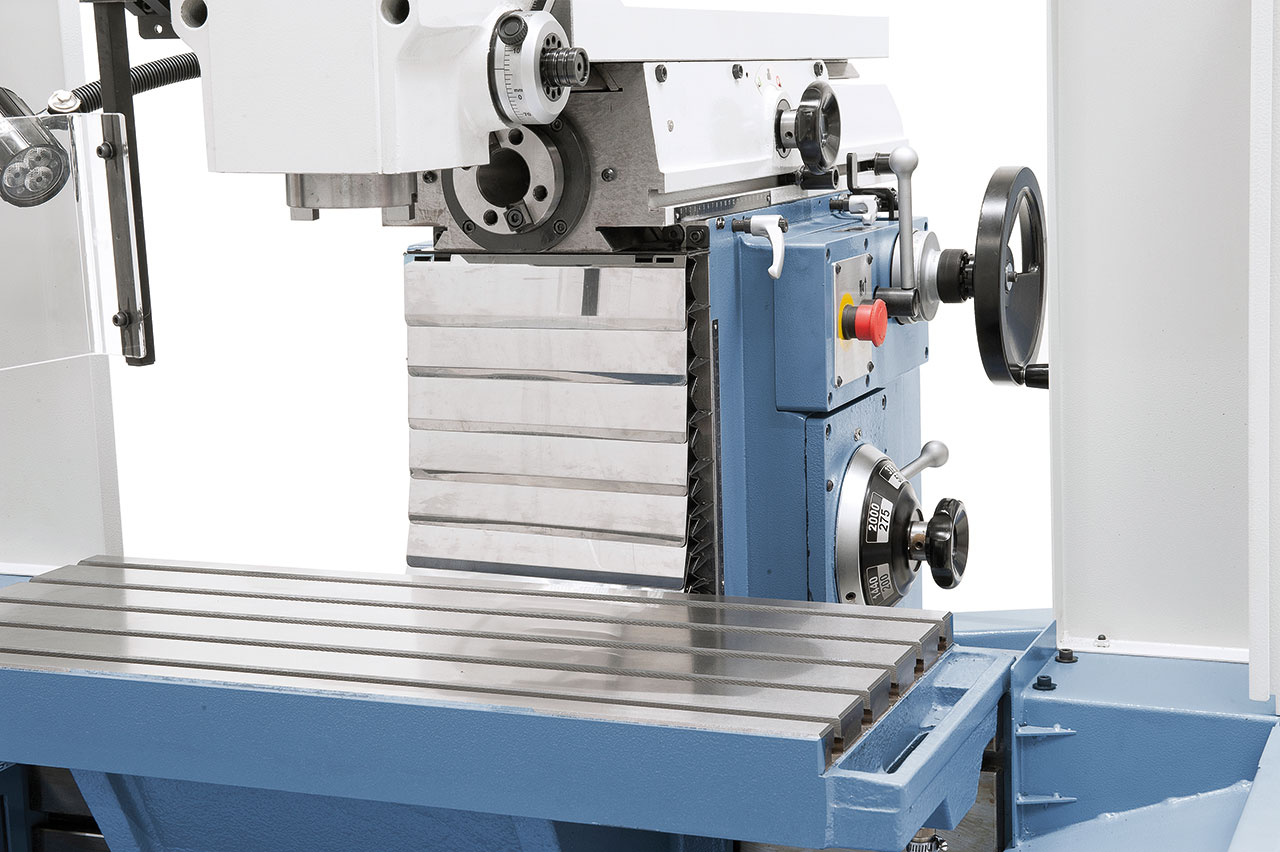

- Vertikale Aufspannfläche mit 2 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke
- Großdimensionierte Schwalbenschwanzführung in der x-, y- und z-Achse
- Vorschubgeschwindigkeit mittels Frequenzumrichter stufenlos einstellbar
- Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahlen und der Vorschübe
- Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung, usw.
Technische Spezifikationen
|
Tischgröße |
750 x 320 mm |
|
Vertikale Aufspannfläche |
825 x 225 mm |
|
Verfahrweg Längs (x) |
310 (350*) mm |
|
Verfahrweg Quer (y) |
160 (200*) mm |
|
Verfahrweg Vertikal (z) |
295 (335*) mm |
|
Tischbelastung |
280 kg |
|

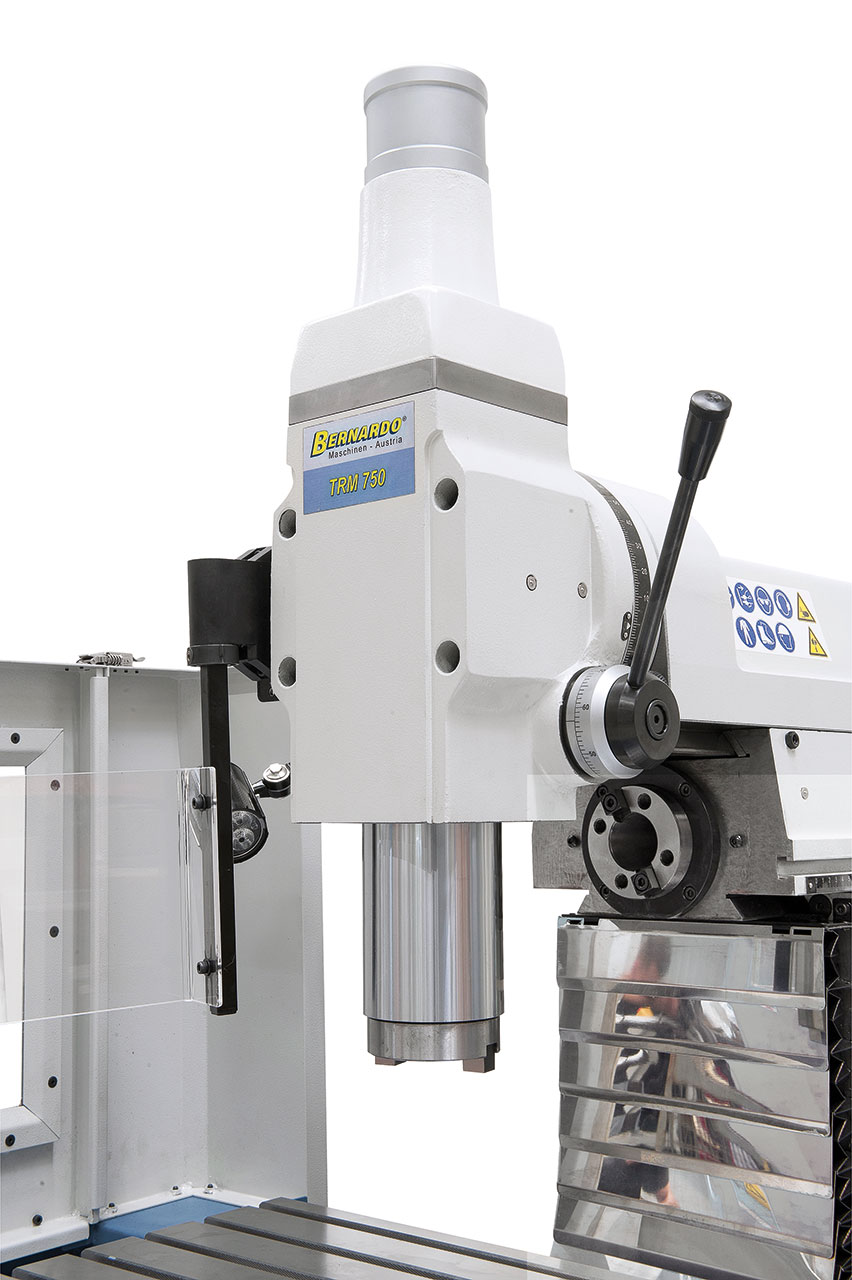

Vertikalfräskopf |
|
|
Spindeldrehzahl |
(12) 50 – 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Pinolenhub |
120 mm |
|
Ausladung max. |
485 mm |
|
Abstand Spindel / Tisch |
65 – 405 mm |
|

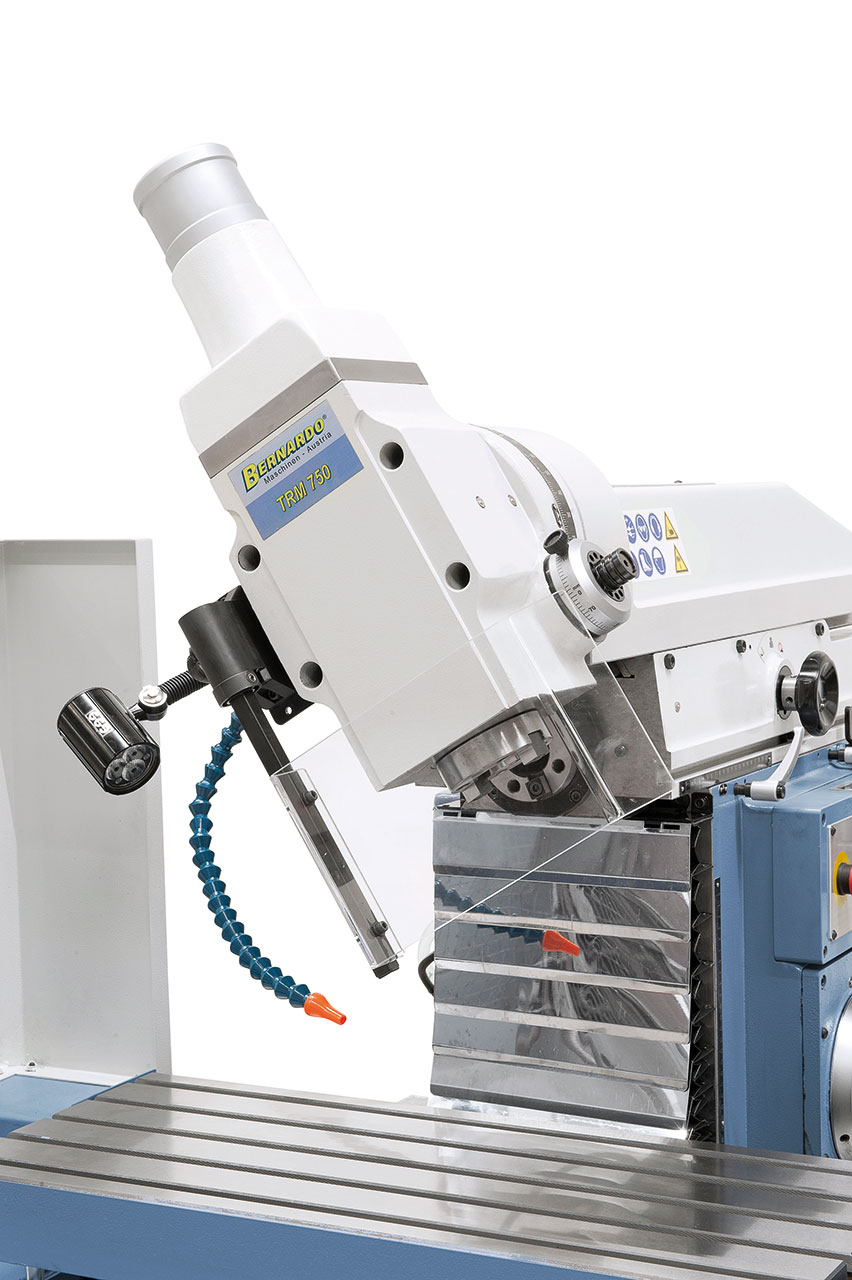

Spindelkopf Schwenkbereich |
-90° bis +90° |
|

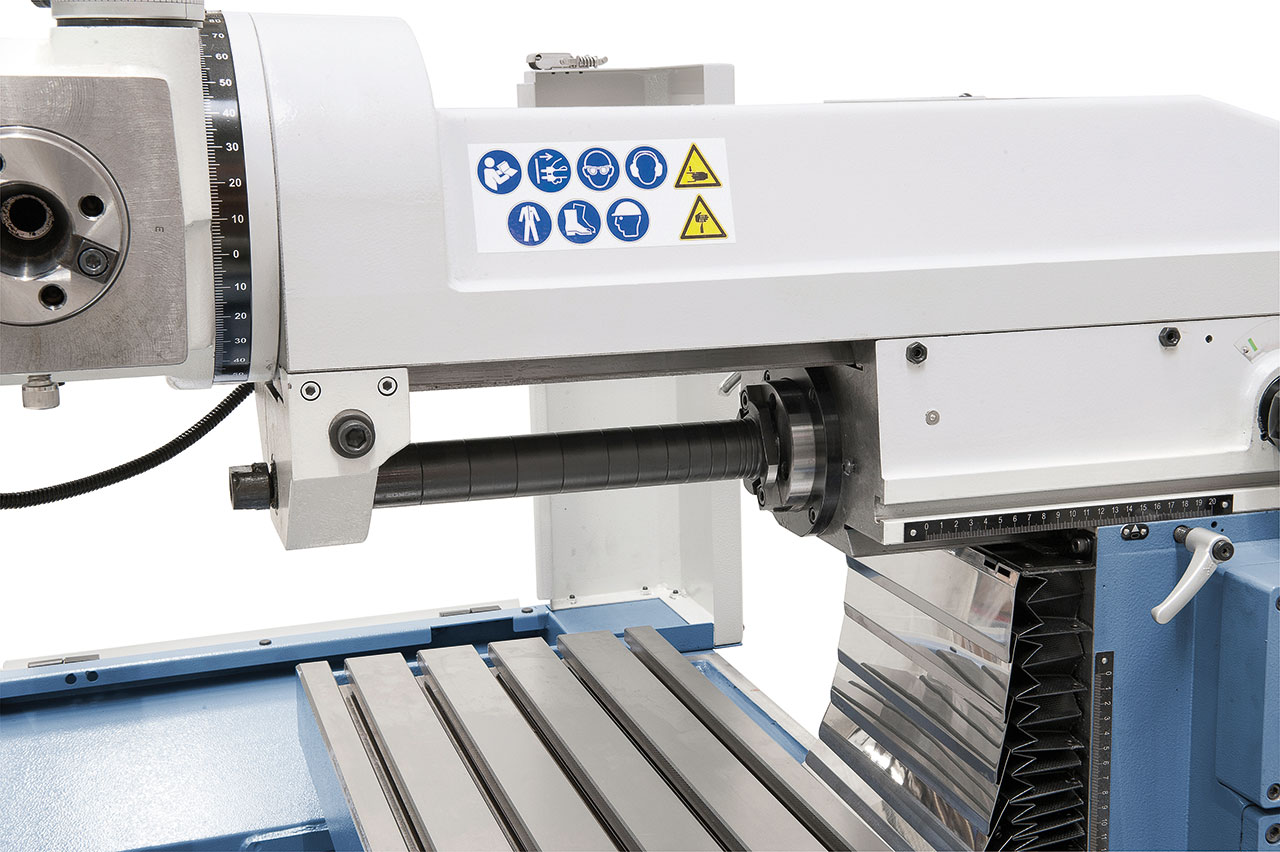

Horizontalfräskopf |
|
|
Spindeldrehzahl |
(12) 50 – 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Abstand Horizontalspindel / Tisch |
35 – 370 mm |
|
Vorschubgeschwindigkeit |
|
|
x-Achse |
8 – 450 mm/min |
|
y-Achse |
8 – 450 mm/min |
|
z-Achse |
8 – 450 mm/min |
|
Eilgang (x / y / z) |
720 mm/min |
|
T-Nuten (Anzahl / Breite / Abstand) |
5 / 14 mm / 63 mm |
|
T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) |
2 / 14 mm / 126 mm |
|
Vorschubmotor |
0,375 kW |
|
Hauptmotor |
2,2 kW |
|
Maschinenabmessung (B x T x H) |
1450 x 1230 x 1920 mm |
|
Gewicht ca. |
1280 kg |
* manuell
Lieferumfang

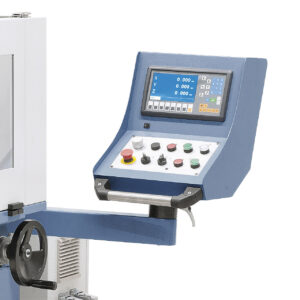

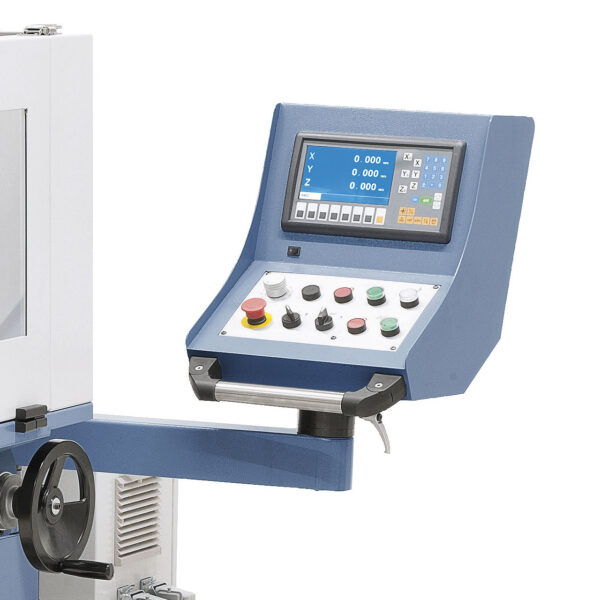

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Vorschub für x-, y- und z-Achse
- Horizontal-Gegenlager

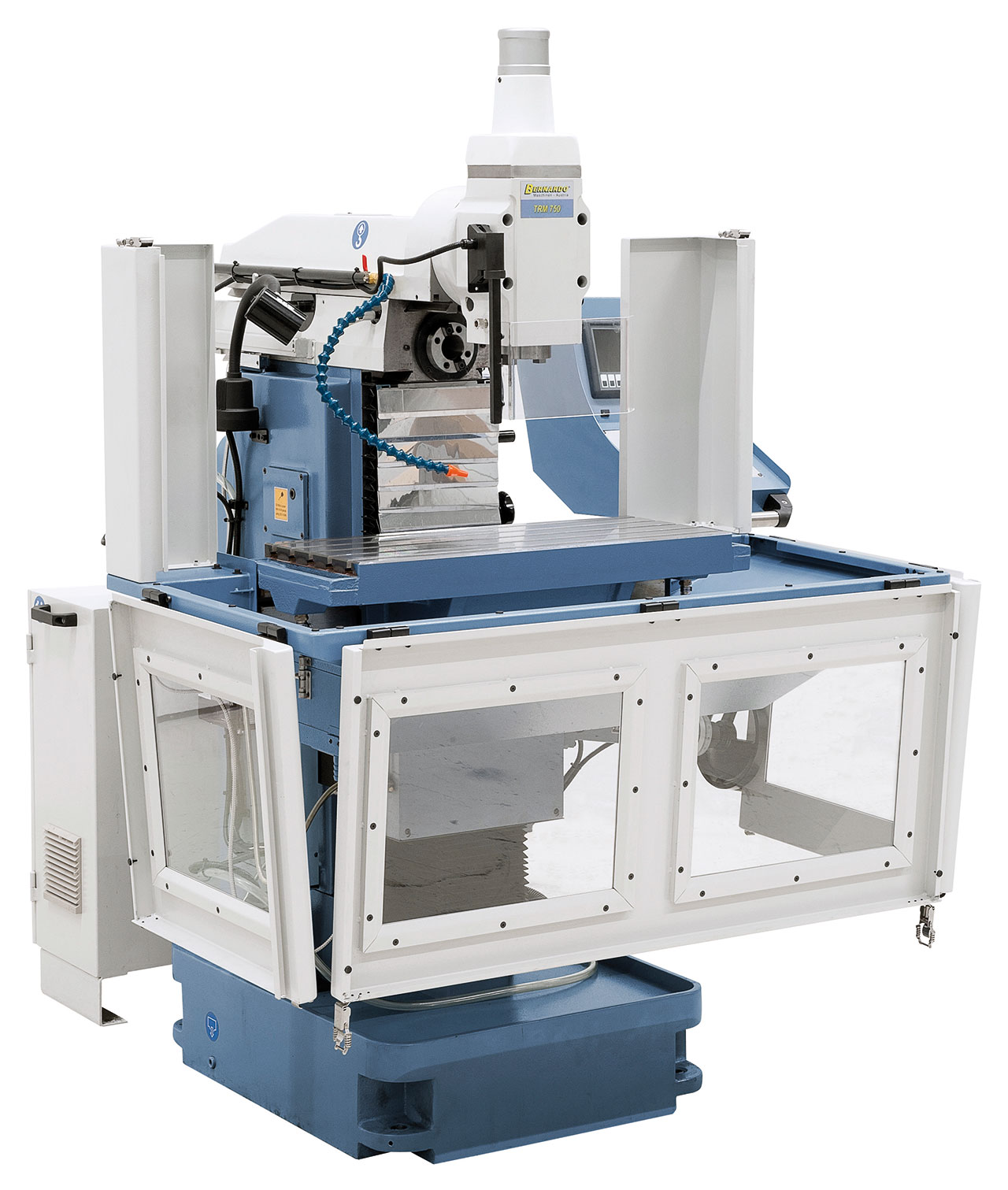

- Tischumhausung
- Kugelumlaufspindeln in allen 3 Achsen
- Anzugsspindel M 16
- Elektrische Zentralschmierung
- Frequenzumrichter Delta für Vorschübe
- Lamellen-Schutzabdeckung
- Langer Fräsdorn ISO 40/27 mm
- Adapter ISO 40 / MK 3
- Reduzierhülse MK 3 / 2
- Reduzierhülse MK 3 / 1
- Spannzangenfutter ISO 40 mit Spannzangen 5 – 25 mm (7 Stk.)
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
