Bernardo UWF 130 Servo

Name: Bernardo UWF 130 Servo
SKU: 02-1283XL
Price: 22395.80 EUR
Availability: InStock

22.395,80€

inkl. 19 % MwSt. zzgl. Versandkosten

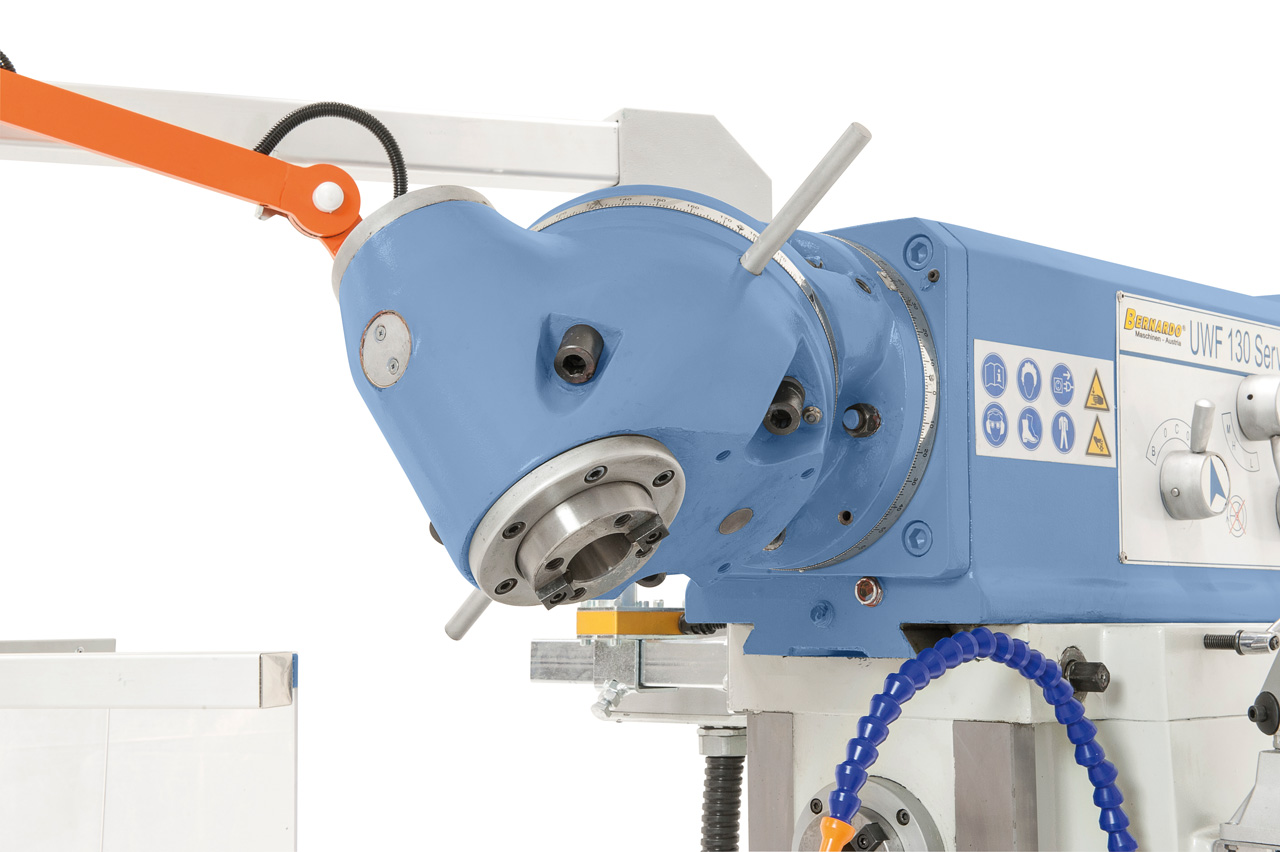

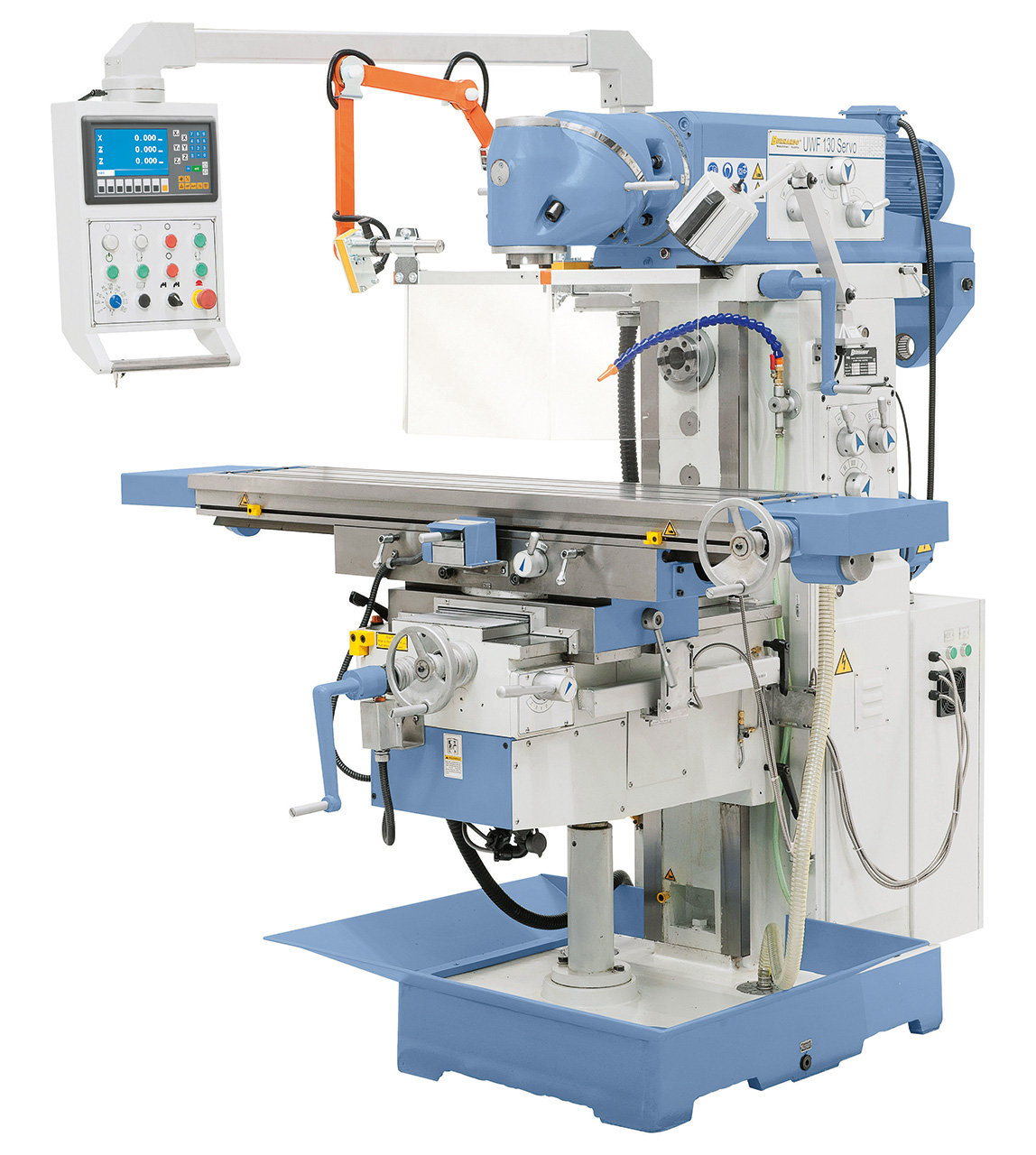

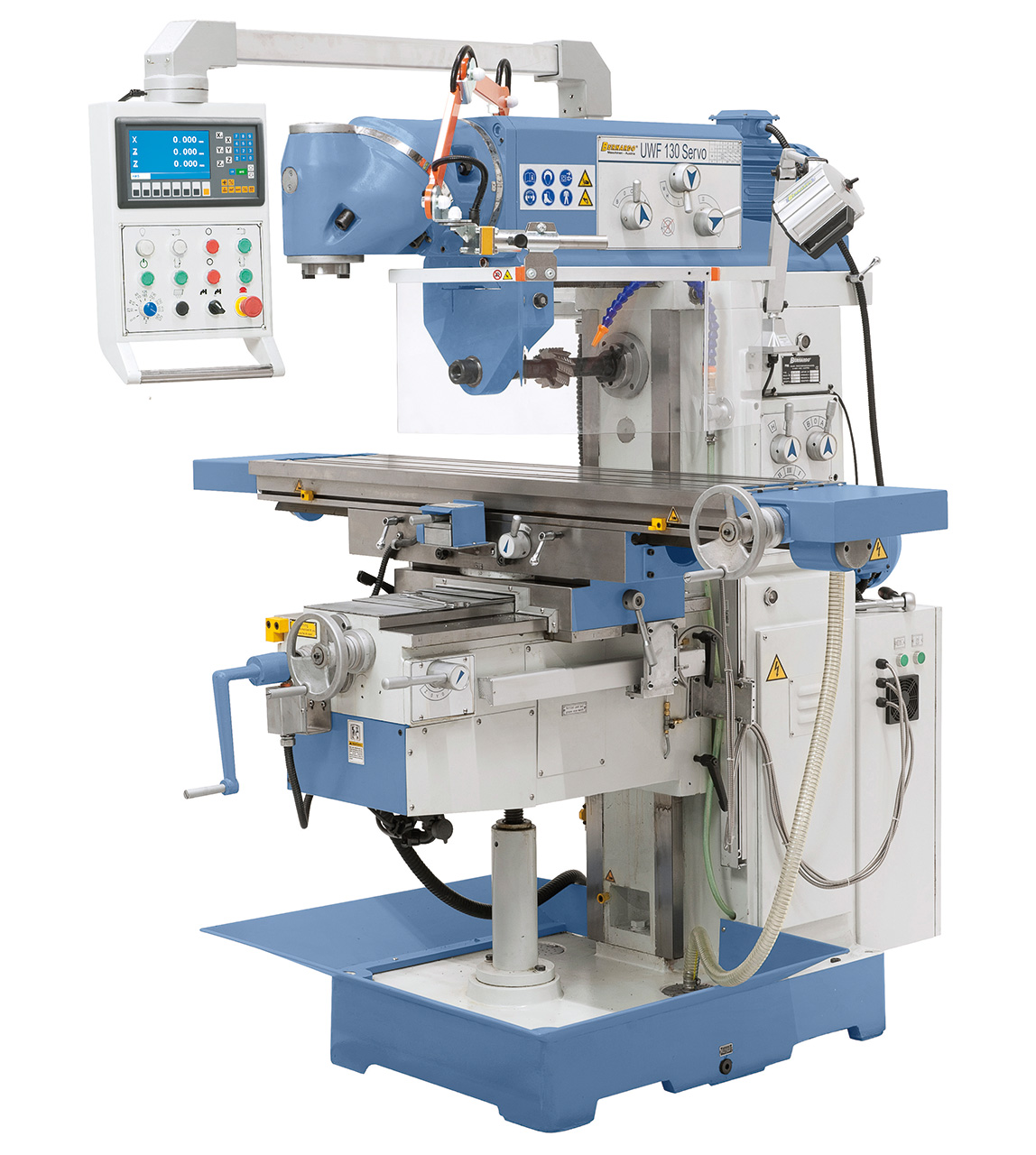

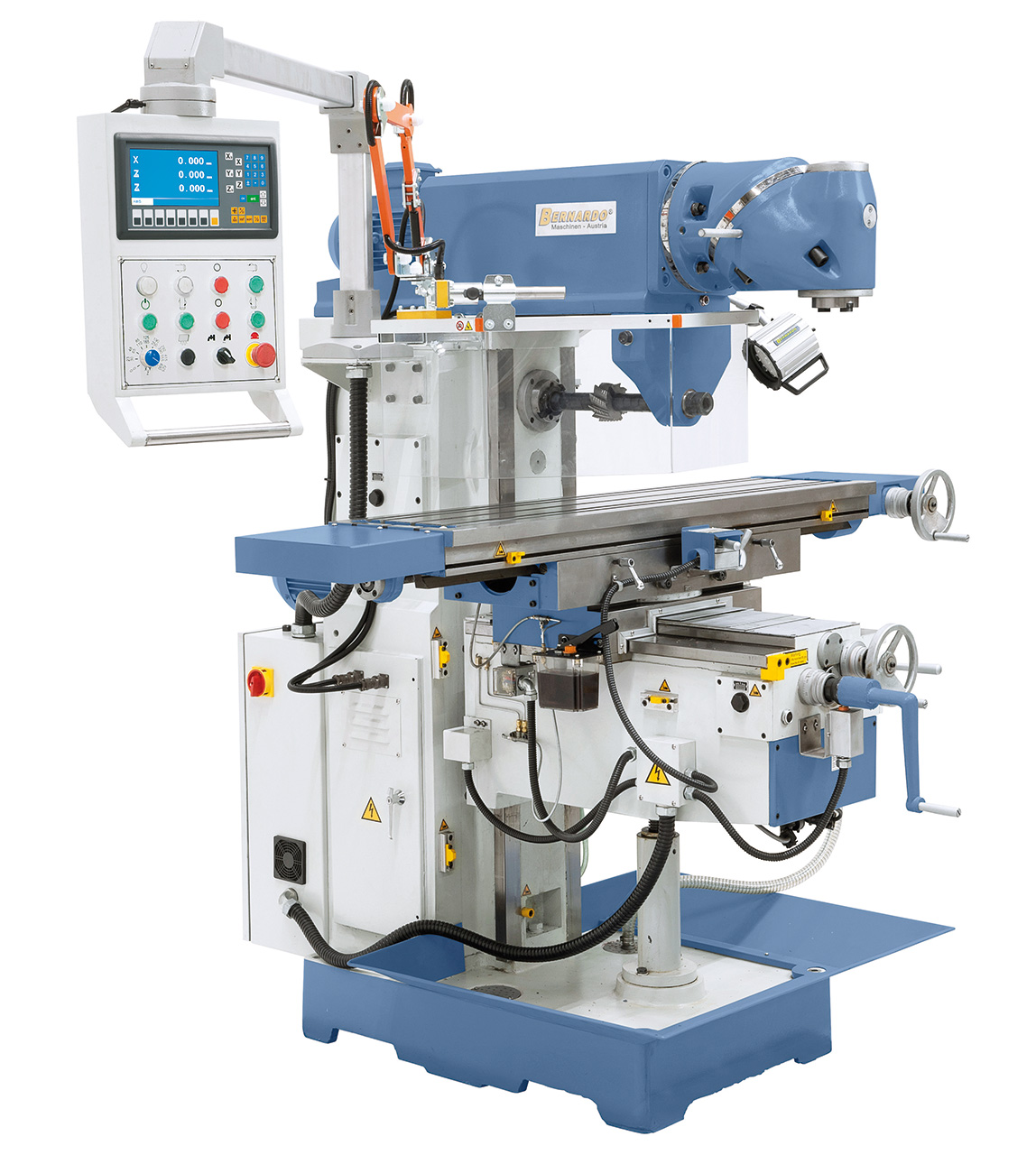

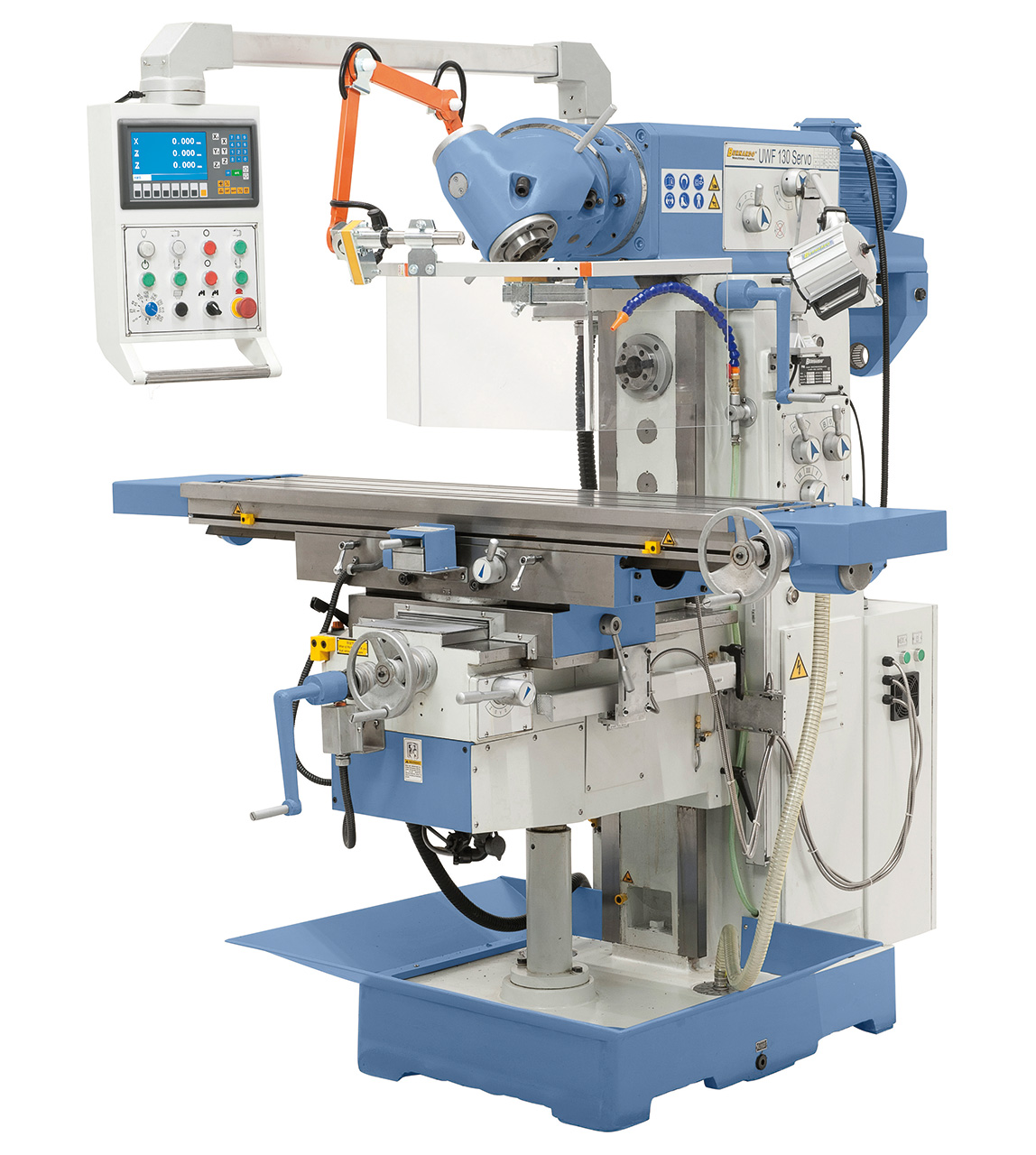

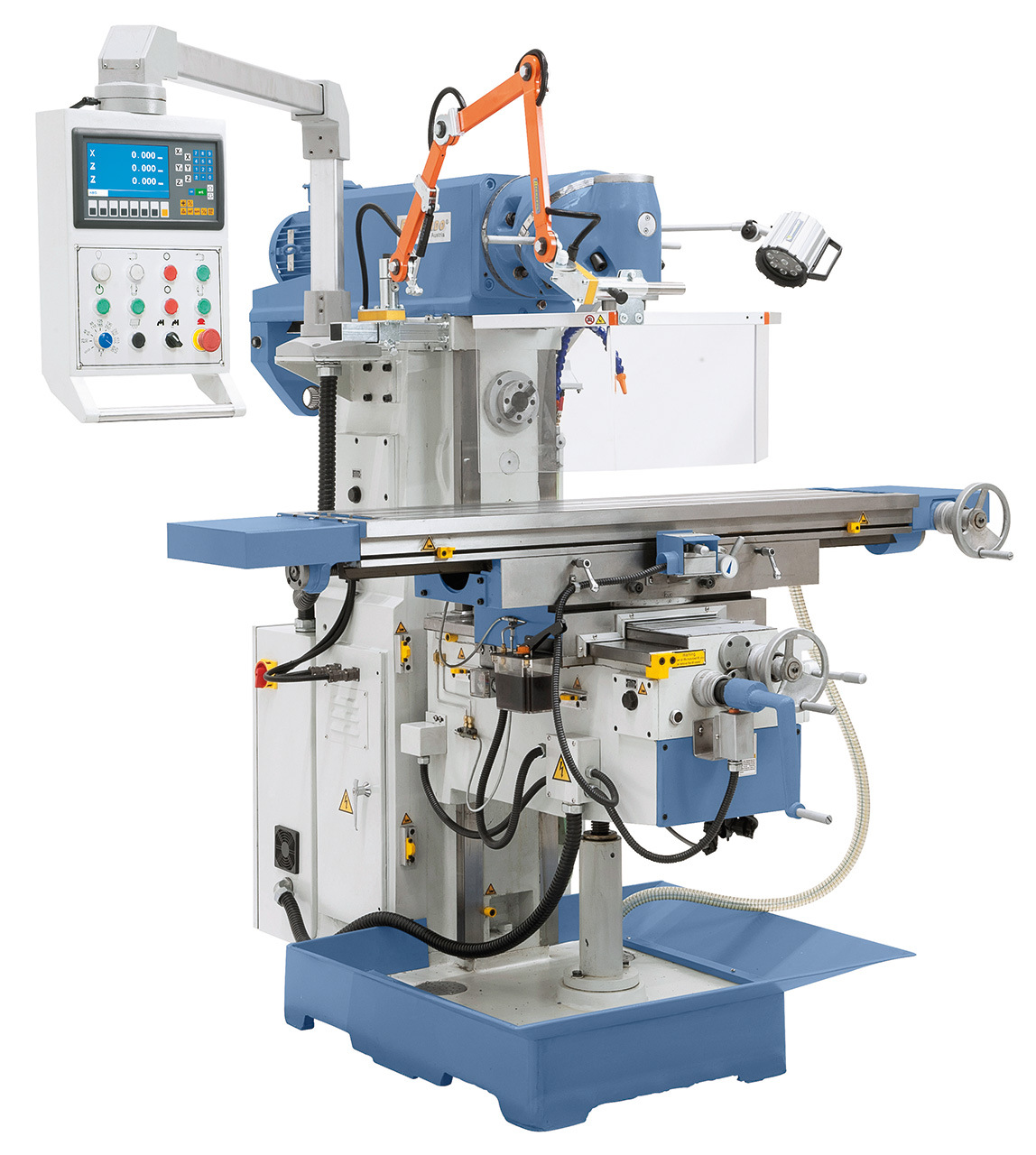

Die Universalfräsmaschine UWF 130 Servo mit verschiebbarem Oberarm ist eine Weiterentwicklung der bekannten UWF 130. Durch den auf sämtliche Winkelpositionen einstellbaren Fräskopf und einem Verfahrweg von 1000 mm in der x-Achse ist diese Maschine vielseitig einsetzbar. Besonderes Merkmal dieses Models ist der Eilgang und die 8 Vorschübe in allen Achsen, angetrieben über einen Servomotor.

Lieferzeit: ca. 5 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Artikelnummer: 02-1283XL Kategorie: Universalfräsmaschine

Beschreibung

Technische Spezifikationen

Tischgröße	1370 x 320 mm
Spindelaufnahme horizontal	ISO 40
Spindelaufnahme vertikal	ISO 40

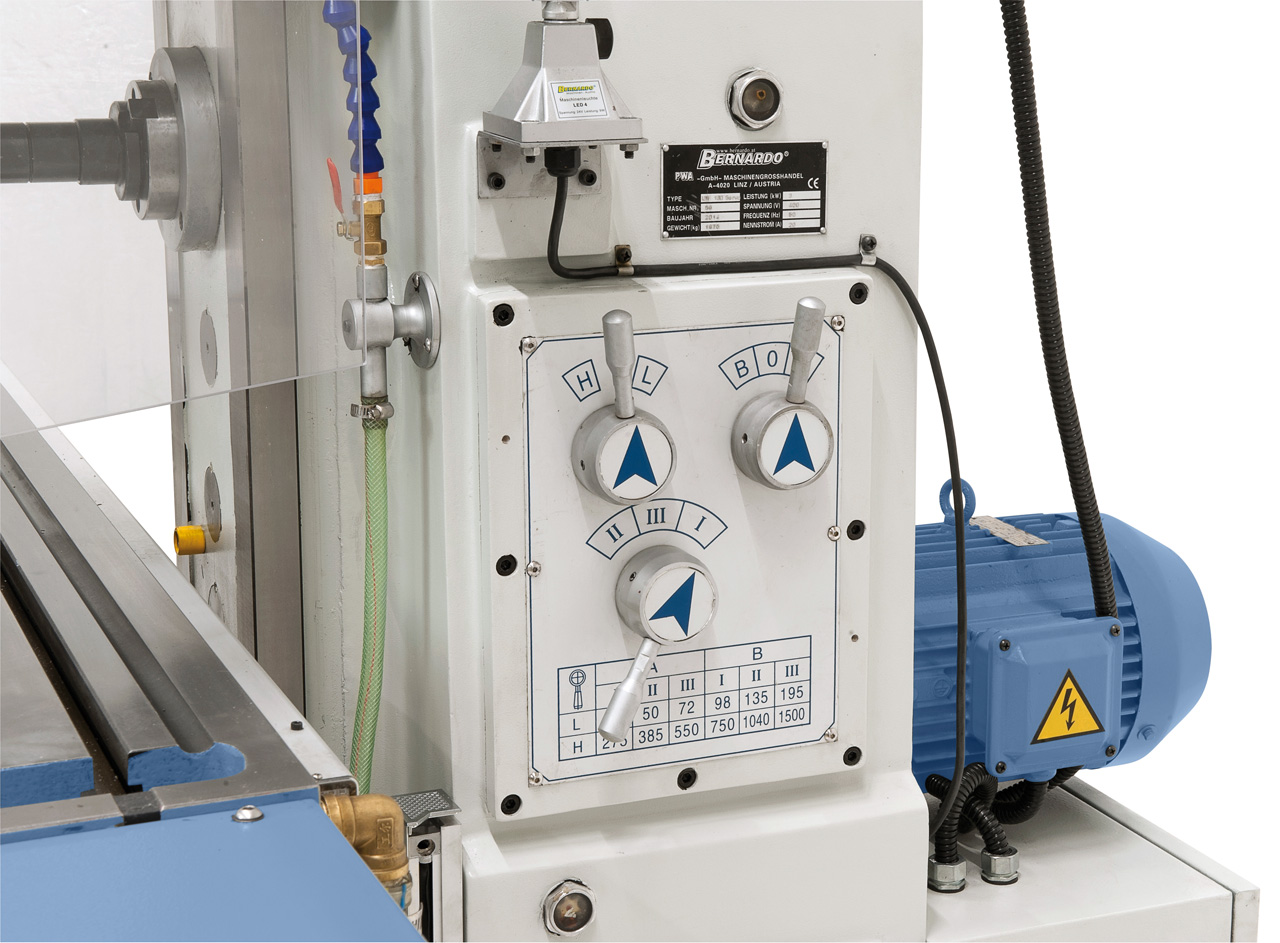

Spindeldrehzahl horizontal	(12) 35 – 1500 U/min
Spindeldrehzahl vertikal	(11) 45 – 1660 U/min
Verfahrweg längs (x)	1000 mm
Verfahrweg quer (y)	360 mm
Verfahrweg vertikal (z)	400 mm
Abstand Spindel / Tisch horizontal	30 – 430 mm
Abstand Spindel / Tisch vertikal	210 – 610 mm
Ausladung	305 – 805 mm
Tisch schwenkbar	-45° bis +45°
Max. Werkstückgewicht	300 kg
Vorschubbereich längs / quer	(8) 30 – 830 mm/min
Vorschubbereich vertikal	(8) 23 – 625 mm/min
Eilgang x-, y- und z-Achse	1000 / 1000 / 750 mm/min
T-Nuten (Anzahl / Breite / Abstand)	3 / 14 mm / 80 mm

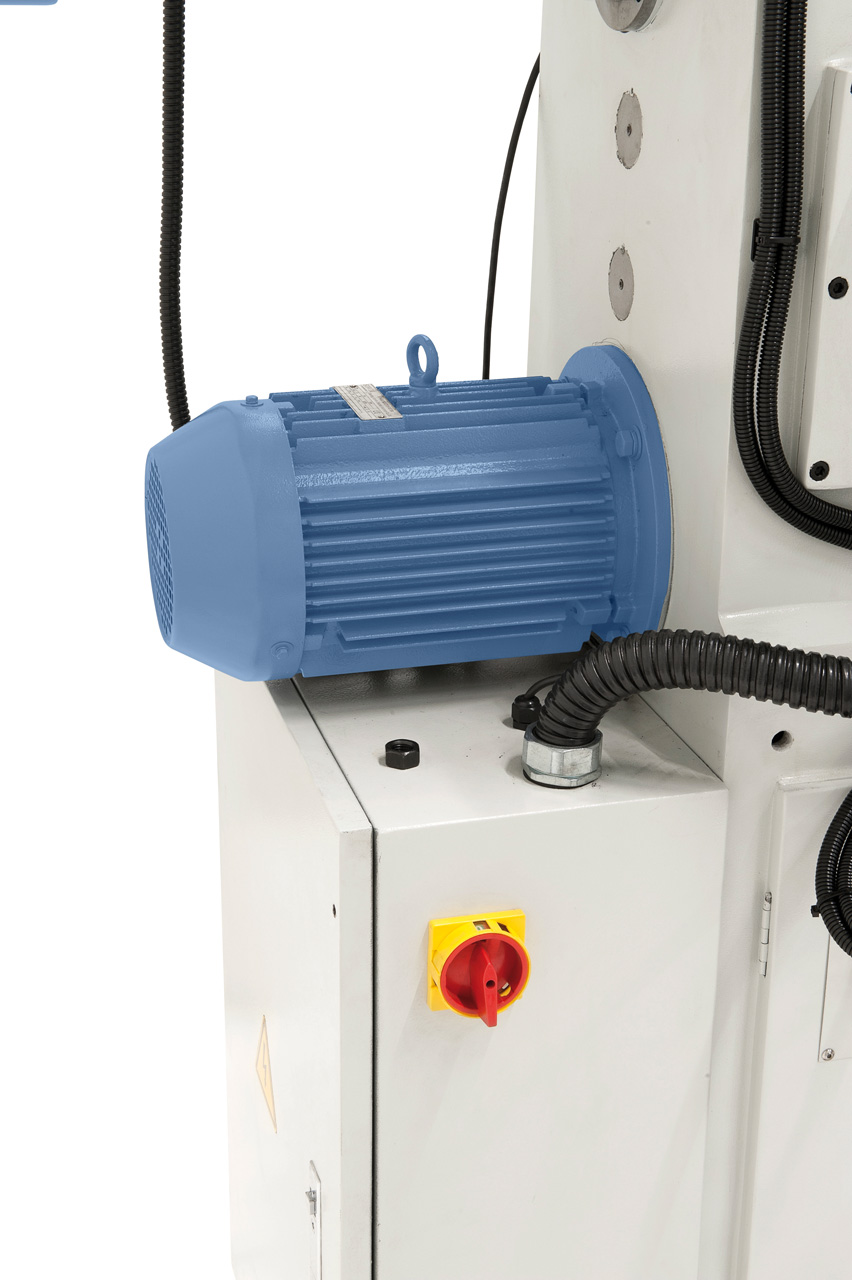

Motorleistung horizontal	3,0 kW
Motorleistung vertikal	3,0 kW
Servomotor (Drehmoment / Leistung)	10 Nm / 1,5 kW
Kühlmittelpumpe Leistung	90 W
Kühlmittelpumpe Fördermenge	25 l/min
Maschinenabmessung (B x T x H)	1840 x 1830 x 2050 mm
Gewicht ca.	1540 kg

Lieferumfang

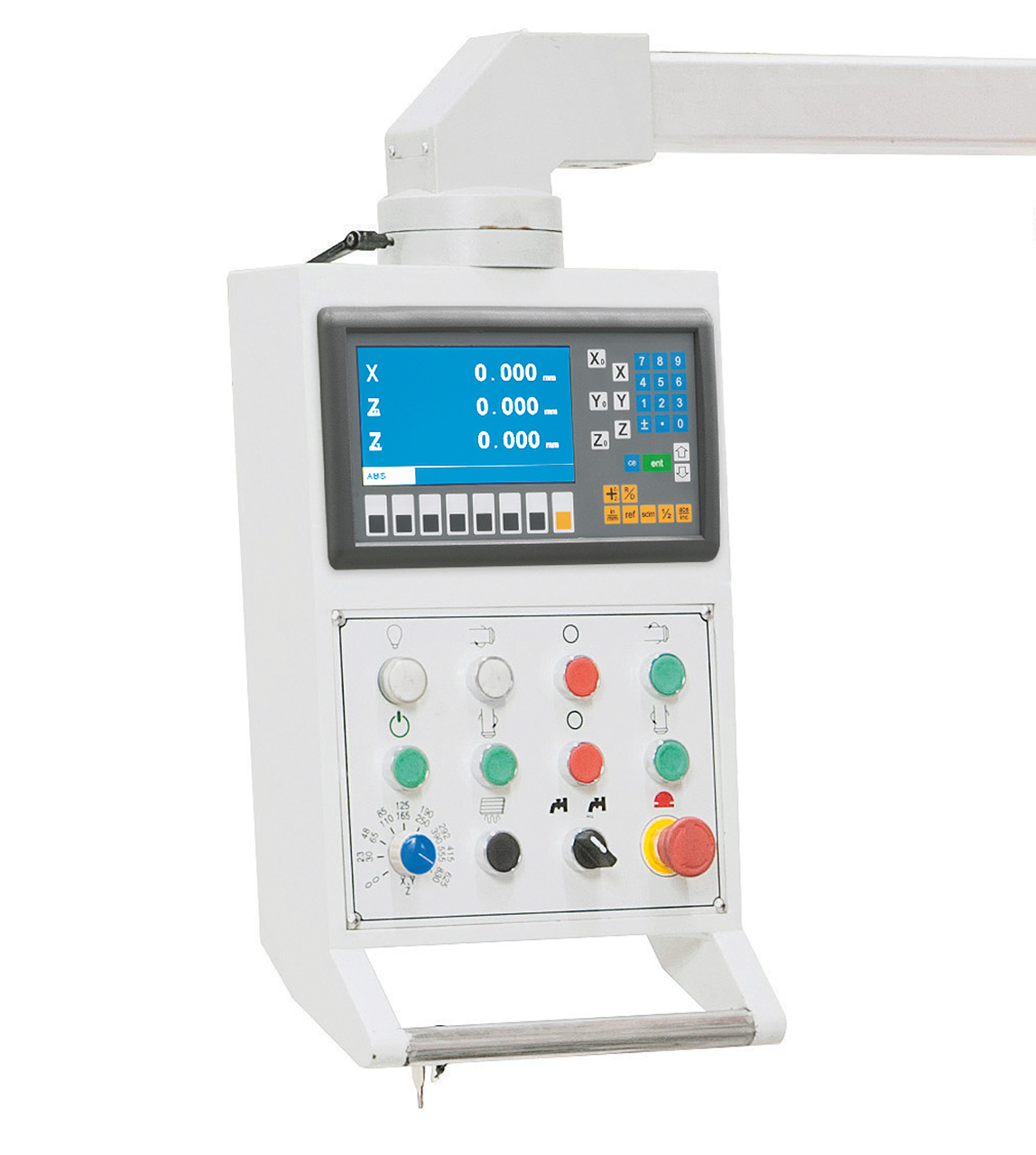

3-Achs-Digitalanzeige ES-12 H mit LCD-Display
Anzugsspindel M 16
LED-Maschinenleuchte

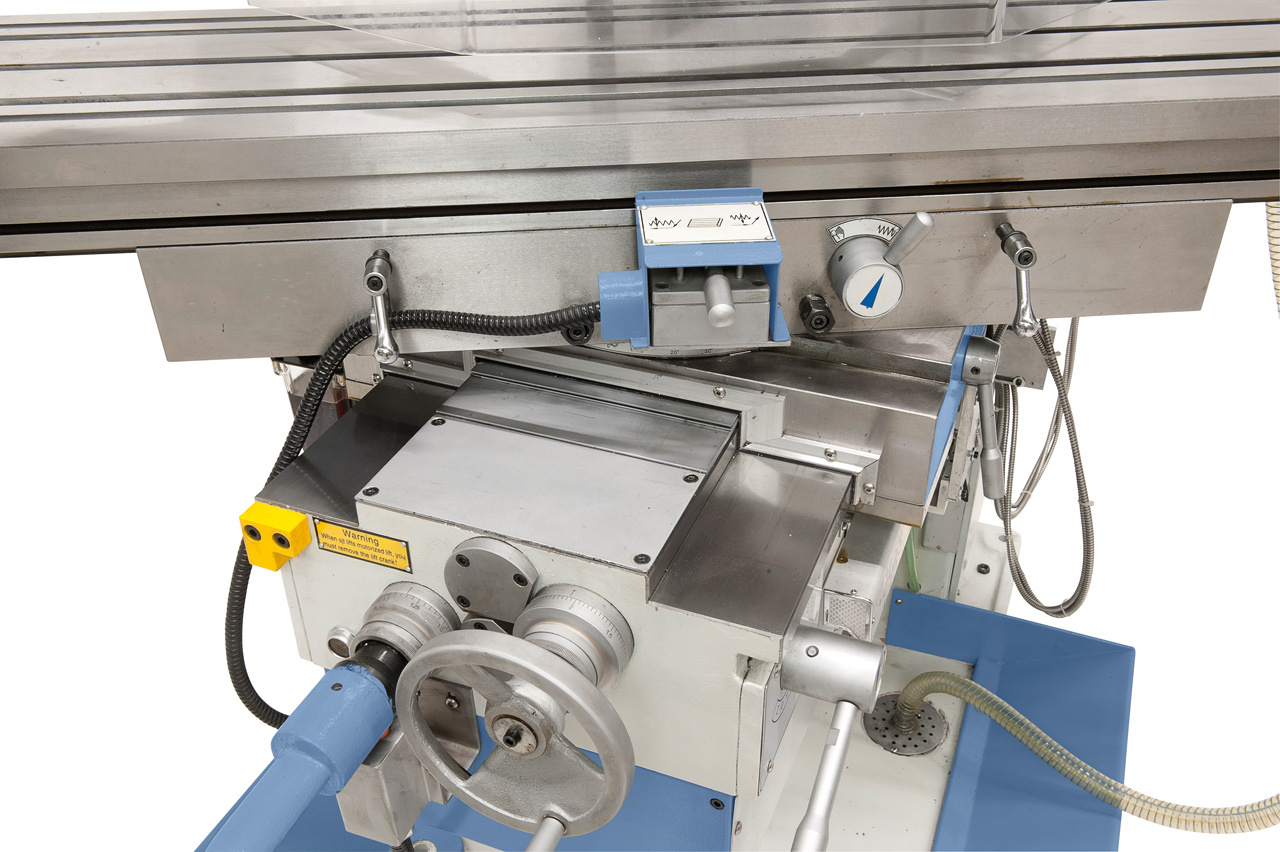

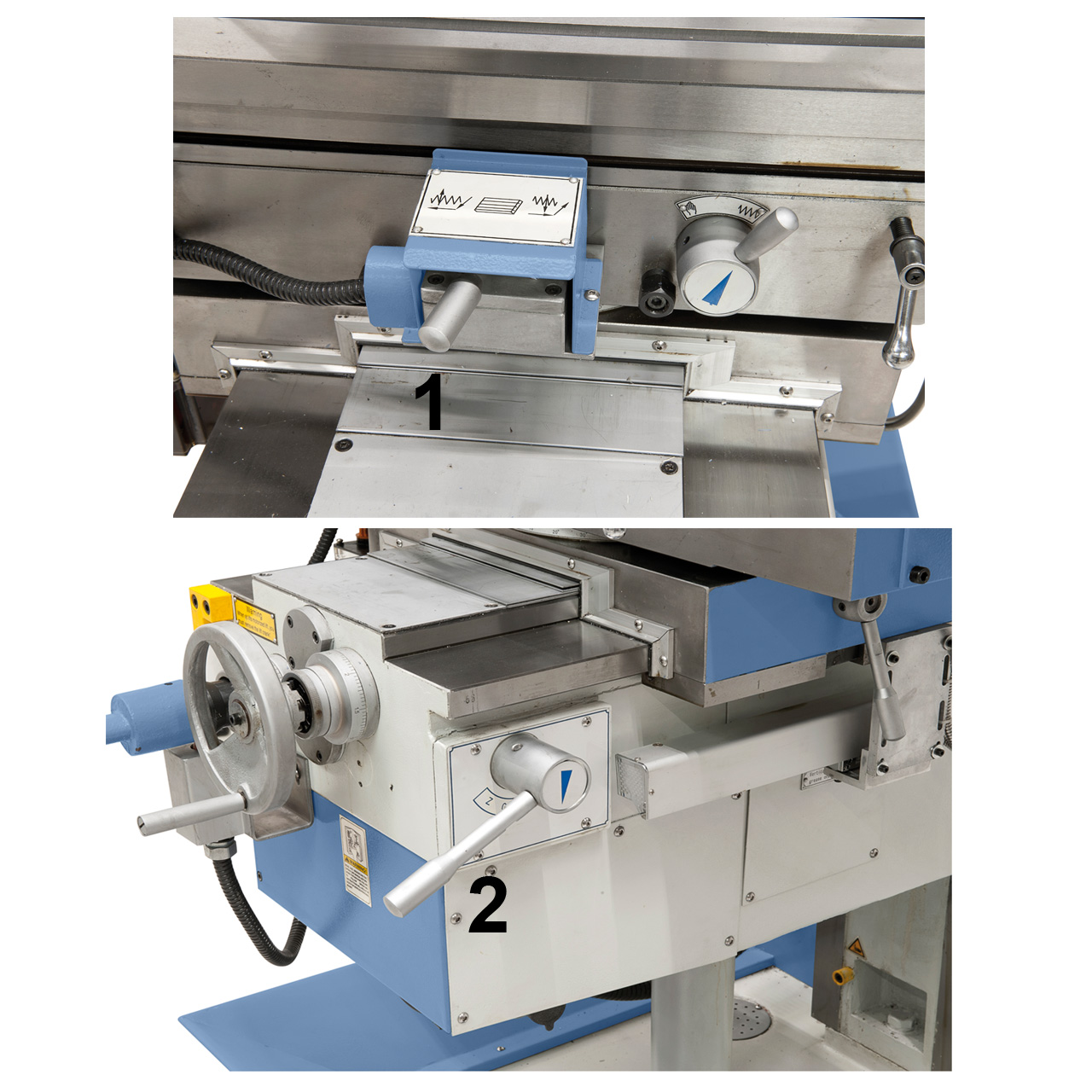

Vorschub für x-, y- und z-Achse
Kühlmitteleinrichtung

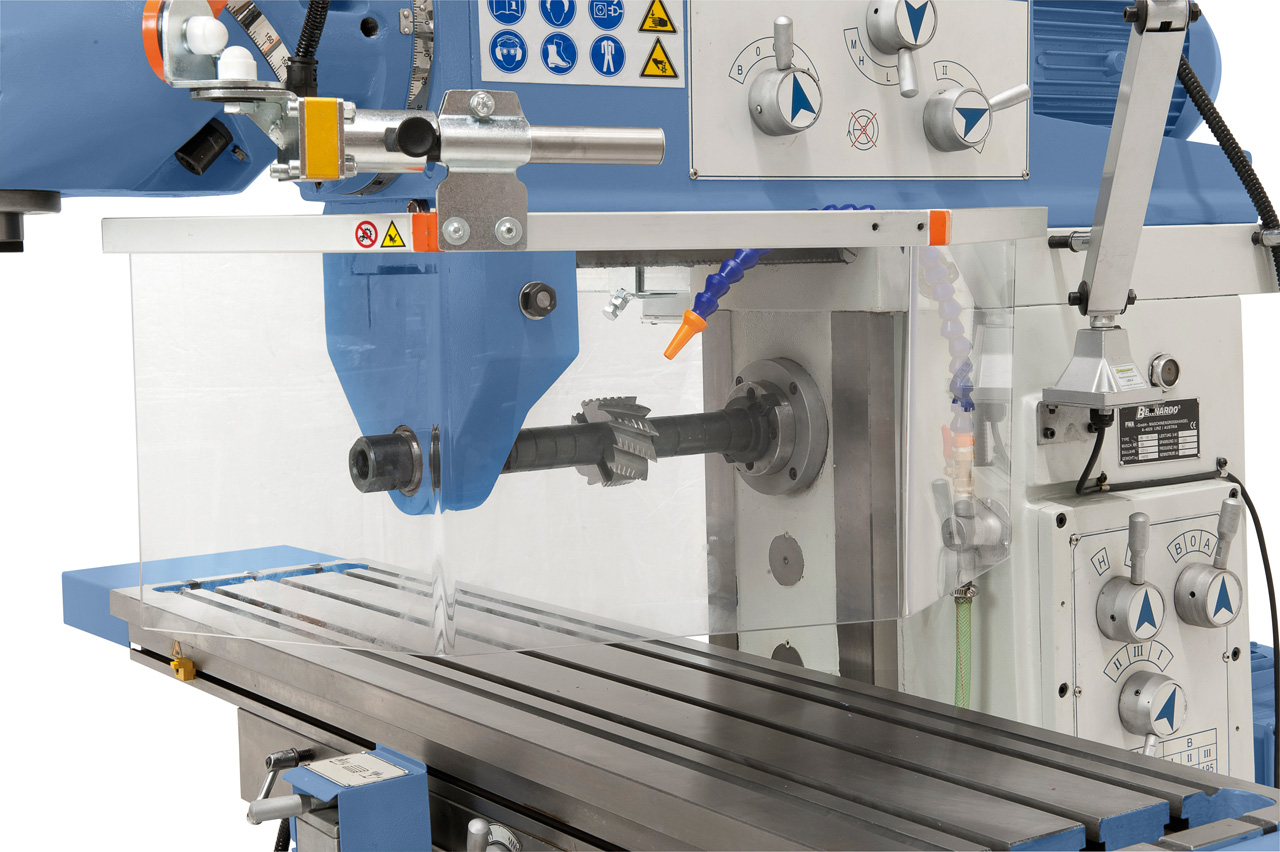

Horizontal-Gegenlager
Langer Fräsdorn ISO 40 / 27 mm, ISO 40 / 40 mm
Kombi-Aufsteckfräsdorn ISO 40 / 32 mm
Reduzierhülse ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
Kühlmittelwanne
Universelle Schutzeinrichtung
Zentralschmierung für x-, y- und z-Achse
Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
