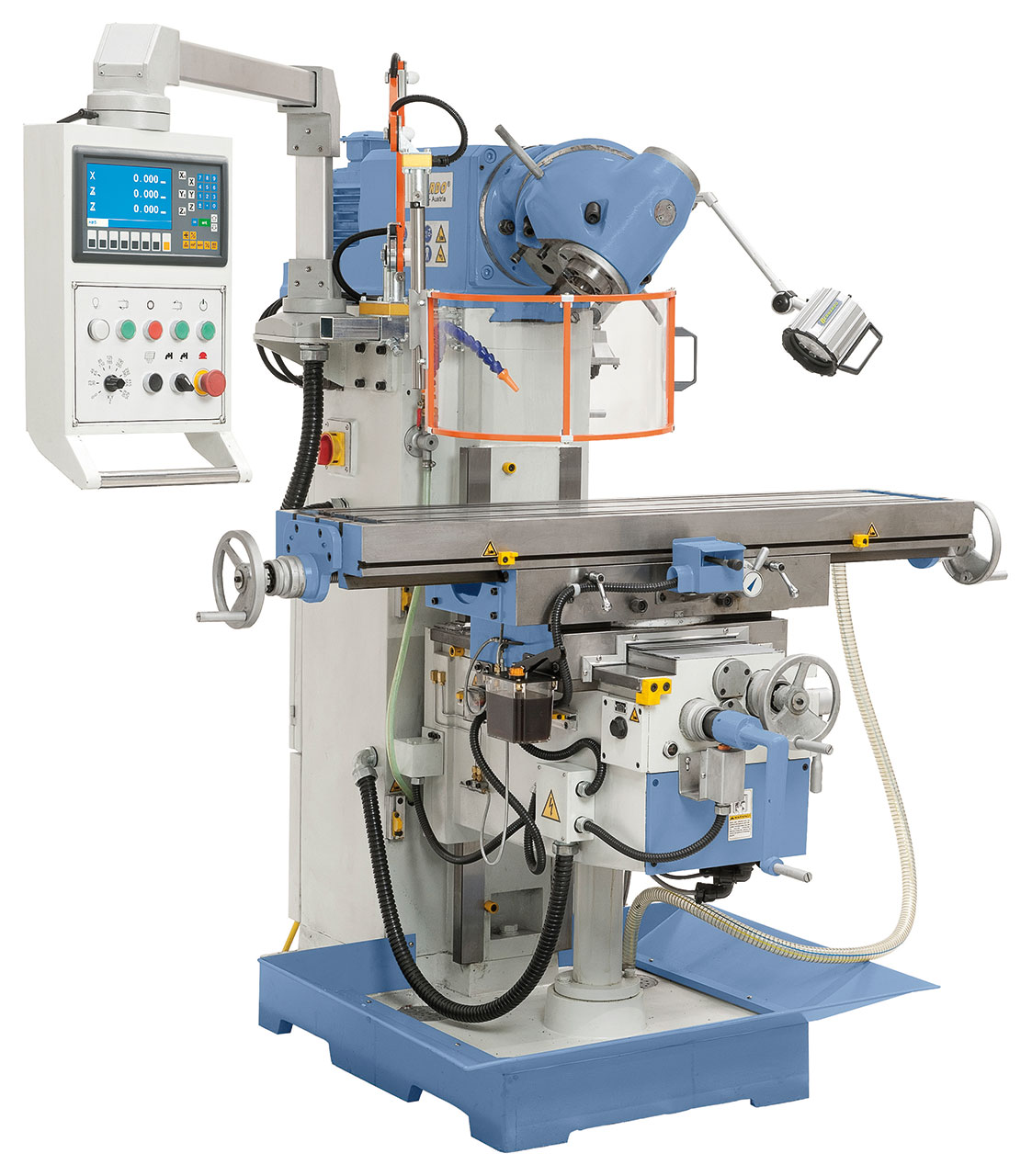

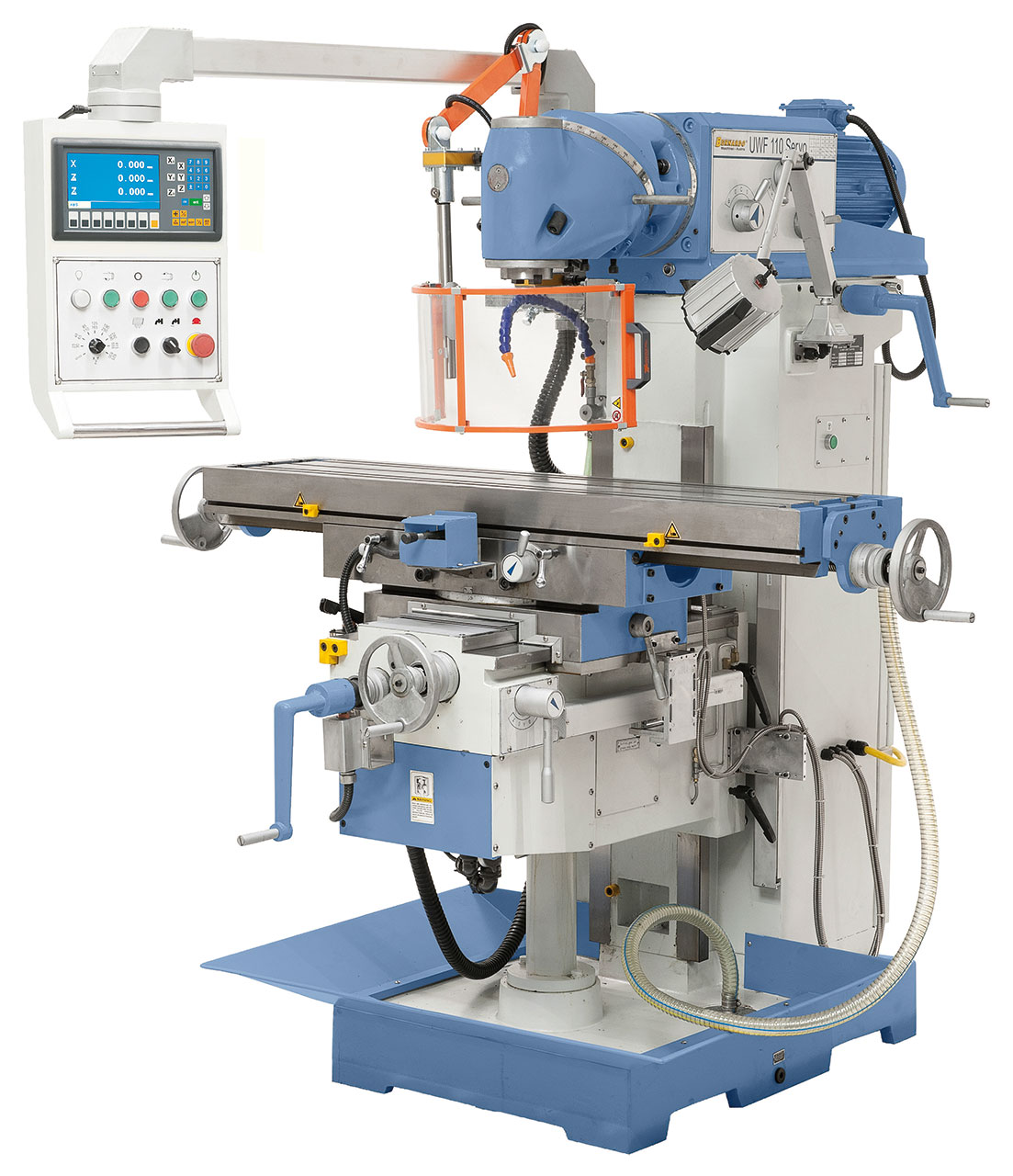

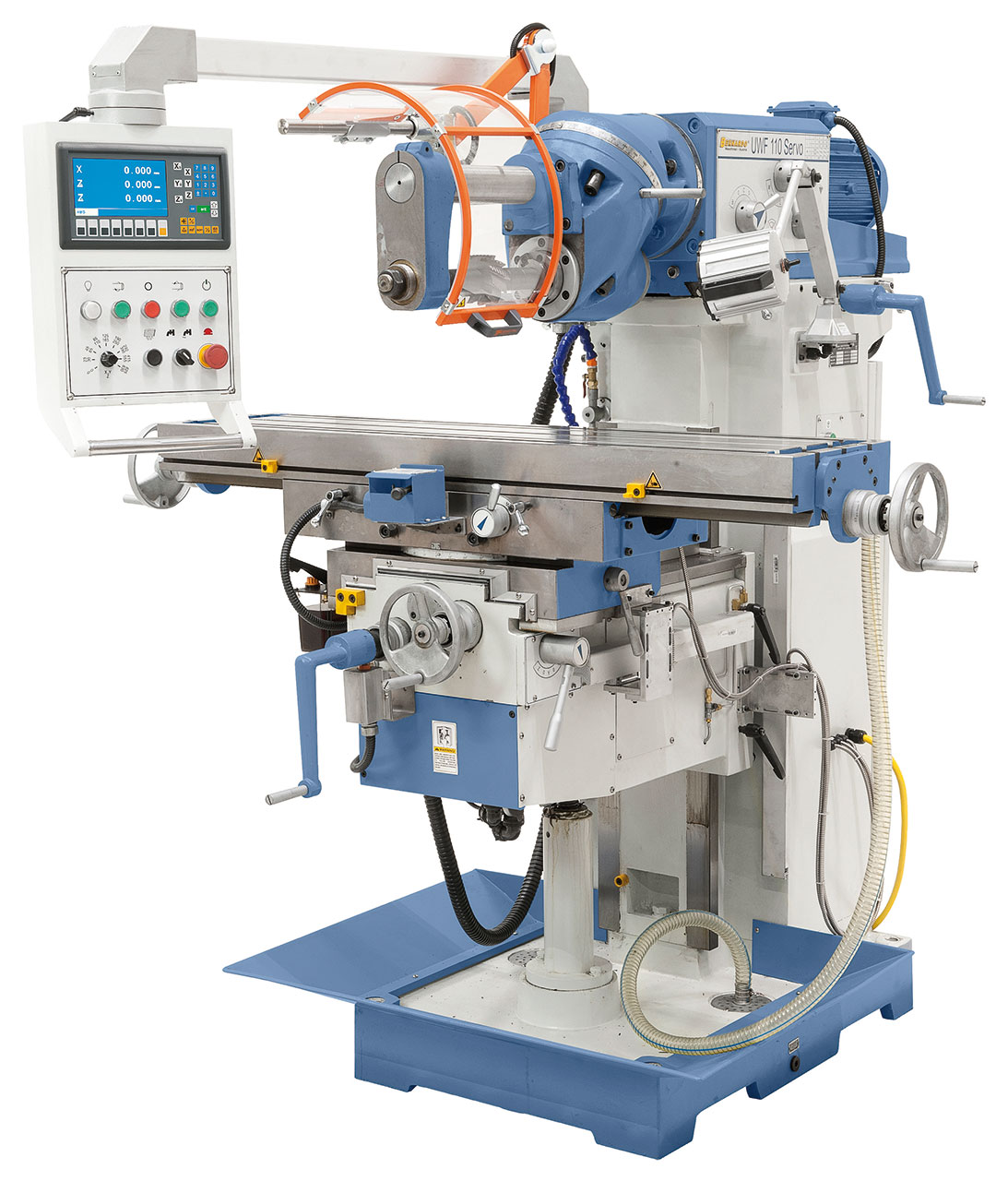

Bernardo Universalfräsmaschinen mit Servoantrieb für Vorschübe UWF 110 Servo
14.994,00€
inkl. 19 % MwSt. zzgl. Versandkosten
Die Universalfräsmaschine UWF 110 Servo eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und der einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
Die Universalfräsmaschine UWF 110 Servo eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und der einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.
- Großdimensionierte Rechteckführung in y- und z-Achse gewährleisten eine erhöhte Stabilität

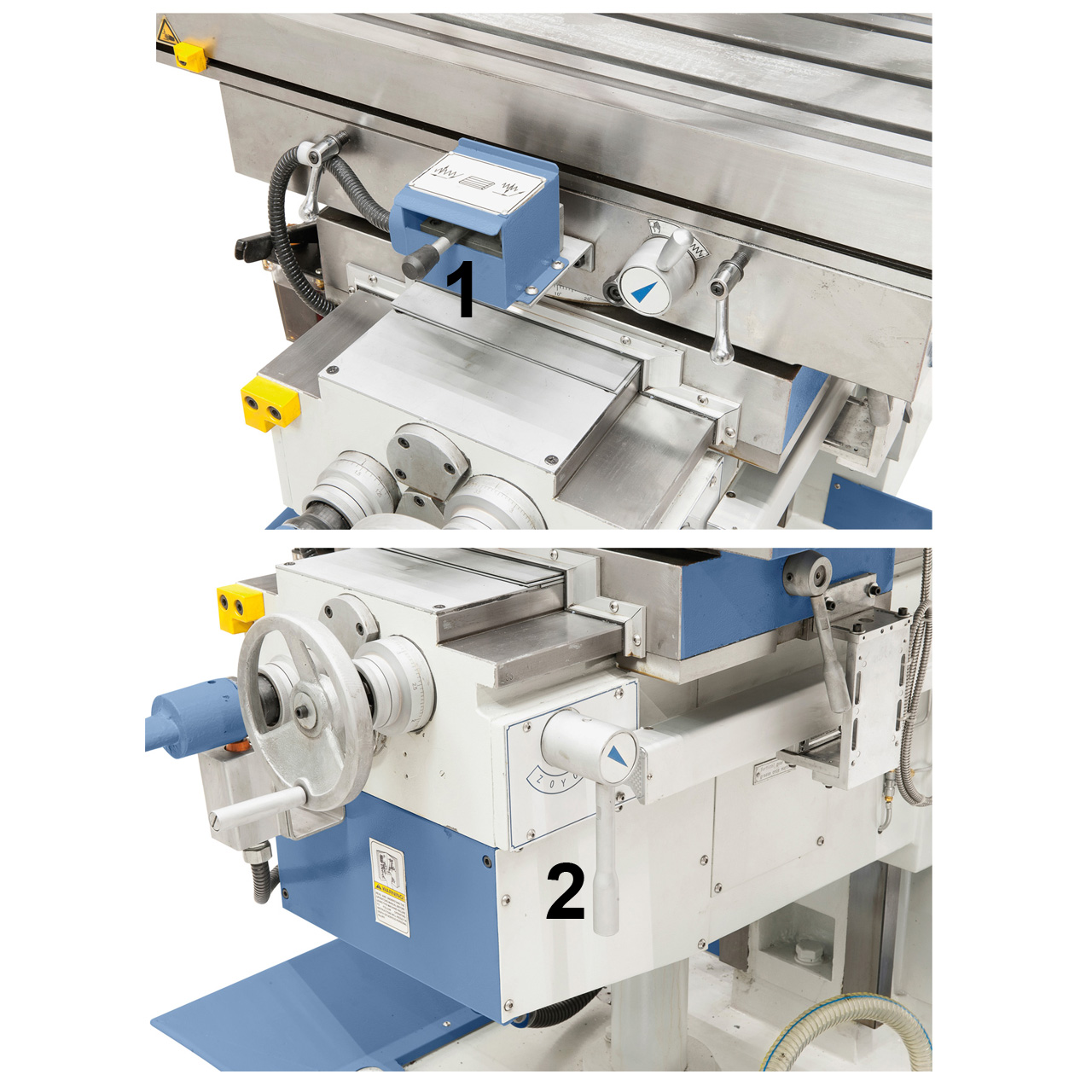

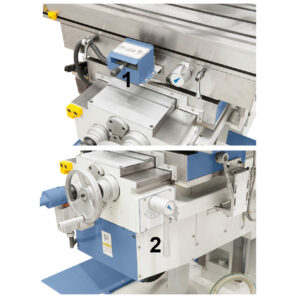

- 8 automatische Vorschübe und Eilgang in allen Achsen, über Servomotor angetrieben

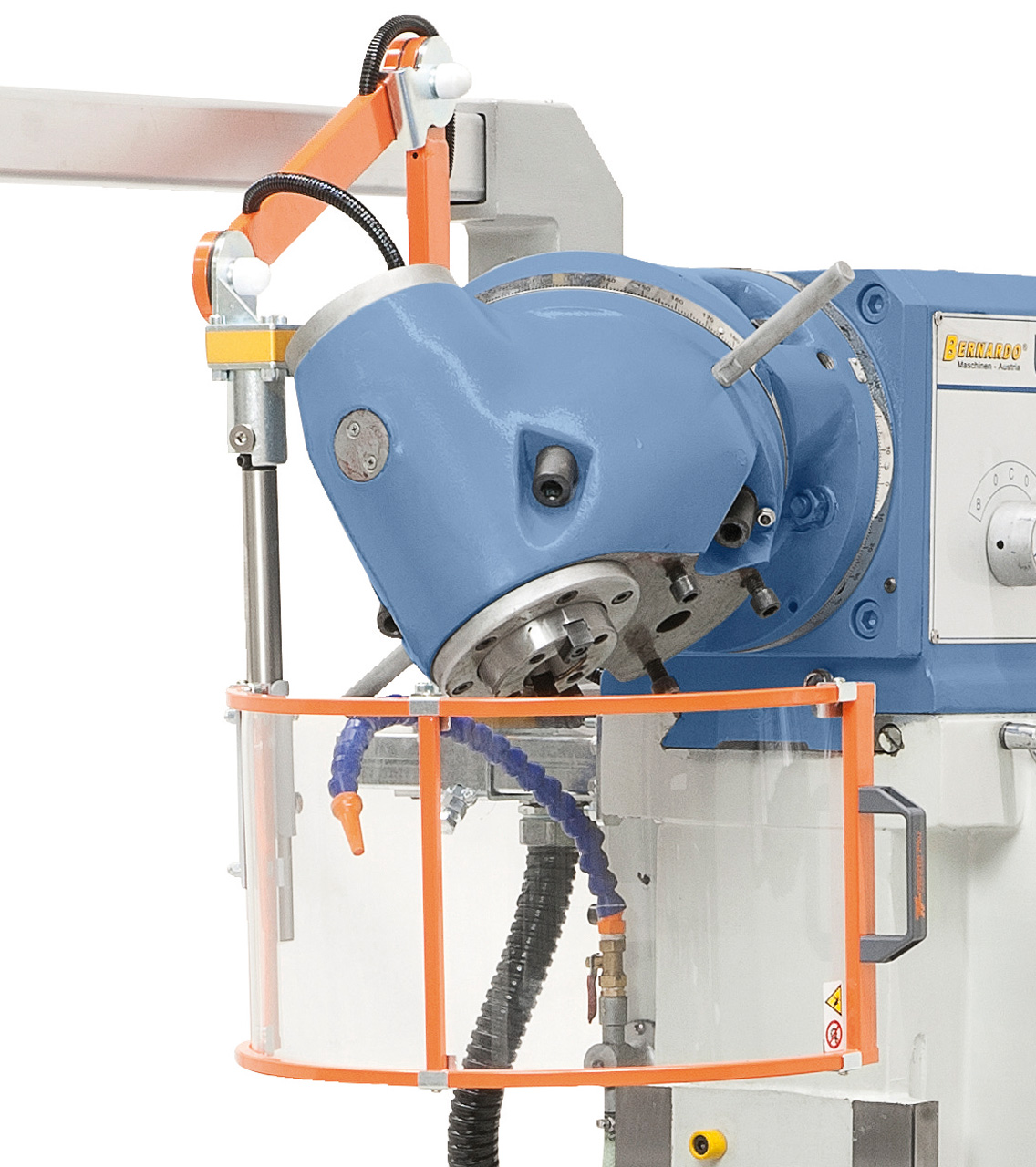

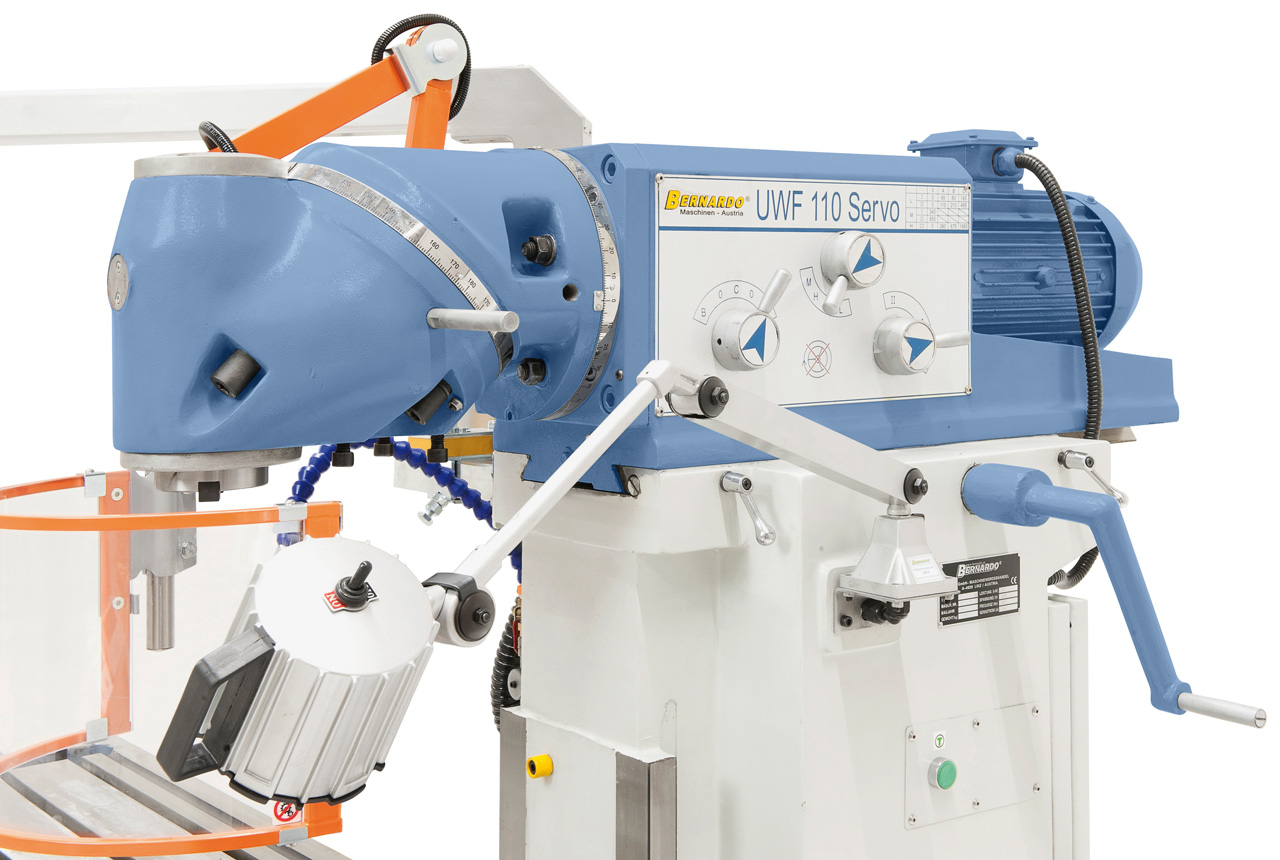

- Universalfräskopf System ?Huron?, einstellbar auf sämtliche Winkelpositionen

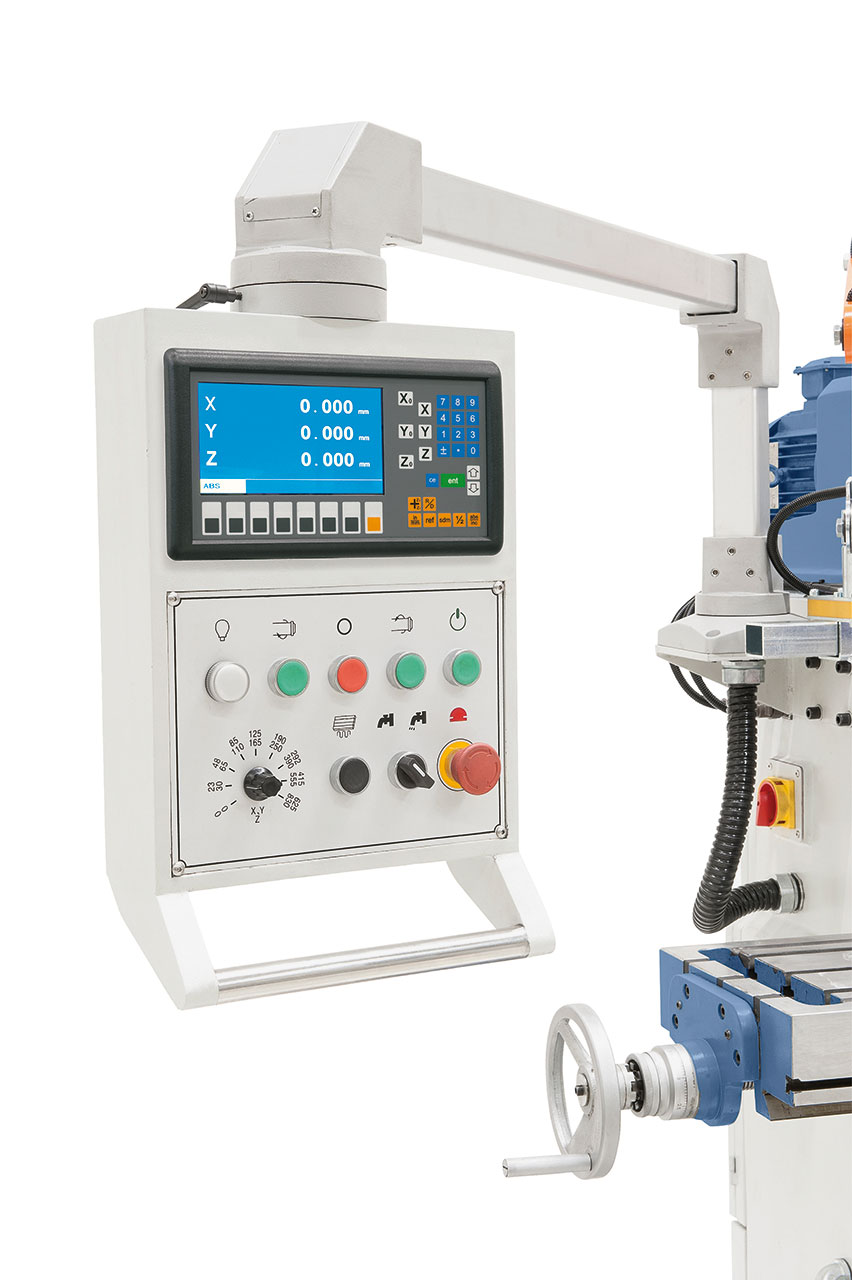

- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Oberarm mit übersichtlich aufgebautem Schaltgetriebe für die Spindeldrehzahl
- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten

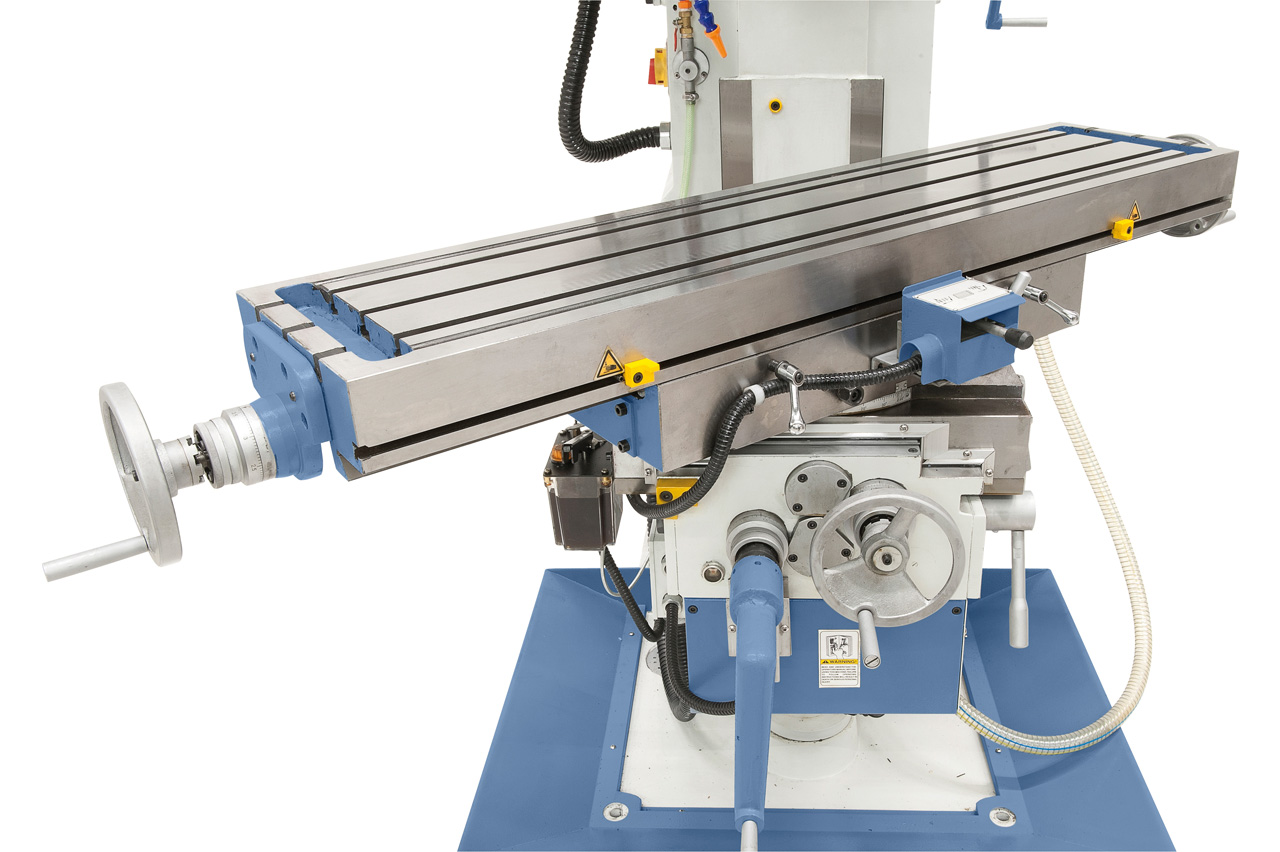

- Präzische oberflächenbearbeiteter Kreuztisch mit T-Nuten
Technische Spezifikationen
|
Tischgröße |
1270 x 300 mm |
|
Spindelaufnahme |
ISO 40 mm |
|
Spindeldrehzahl |
(11) 45 – 1660 U/min |
|
Verfahrweg längs (x) |
720 mm |
|
Verfahrweg quer (y) |
280 mm |
|
Verfahrweg vertikal (z) |
400 mm |
|
Abstand Spindel / Tisch |
60 – 460 mm |
|
Ausladung |
95 – 575 mm |
|
Tisch schwenkbar |
-45° bis +45° |
|
Max. Werkstückgewicht |
250 kg |
|
Vorschubbereich längs / quer |
(8) 30 – 830 mm/min |
|
Vorschubbereich vertikal |
(8) 23 – 625 mm/min |
|
Eilgang x-, y- und z-Achse |
1000 / 1000 / 750 mm/min |
|
T-Nuten (Anzahl / Breite / Abstand) |
3 / 14 mm / 80 mm |
|
Hauptmotor |
3,0 kW |
|
Servomotor (Drehmoment / Leistung) |
10 Nm / 1,5 kW |
|
Kühlmittelpumpe Leistung |
60 W |
|
Kühlmittelpumpe Fördermenge |
12 l/min |
|
Maschinenabmessung (B x T x H) |
1740 x 1860 x 1900 mm |
|
Gewicht ca. |
1450 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M16
- LED-Maschinenleuchte
- Vorschub für x-, y- und z-Achse
- Kühlmitteleinrichtung
- Gegenlager
- Langer Fräsdorn ISO 40 / 27 mm
- Kombi-Aufsteckfräsdorn ISO 40 / 27 mm
- Kühlmittelwanne

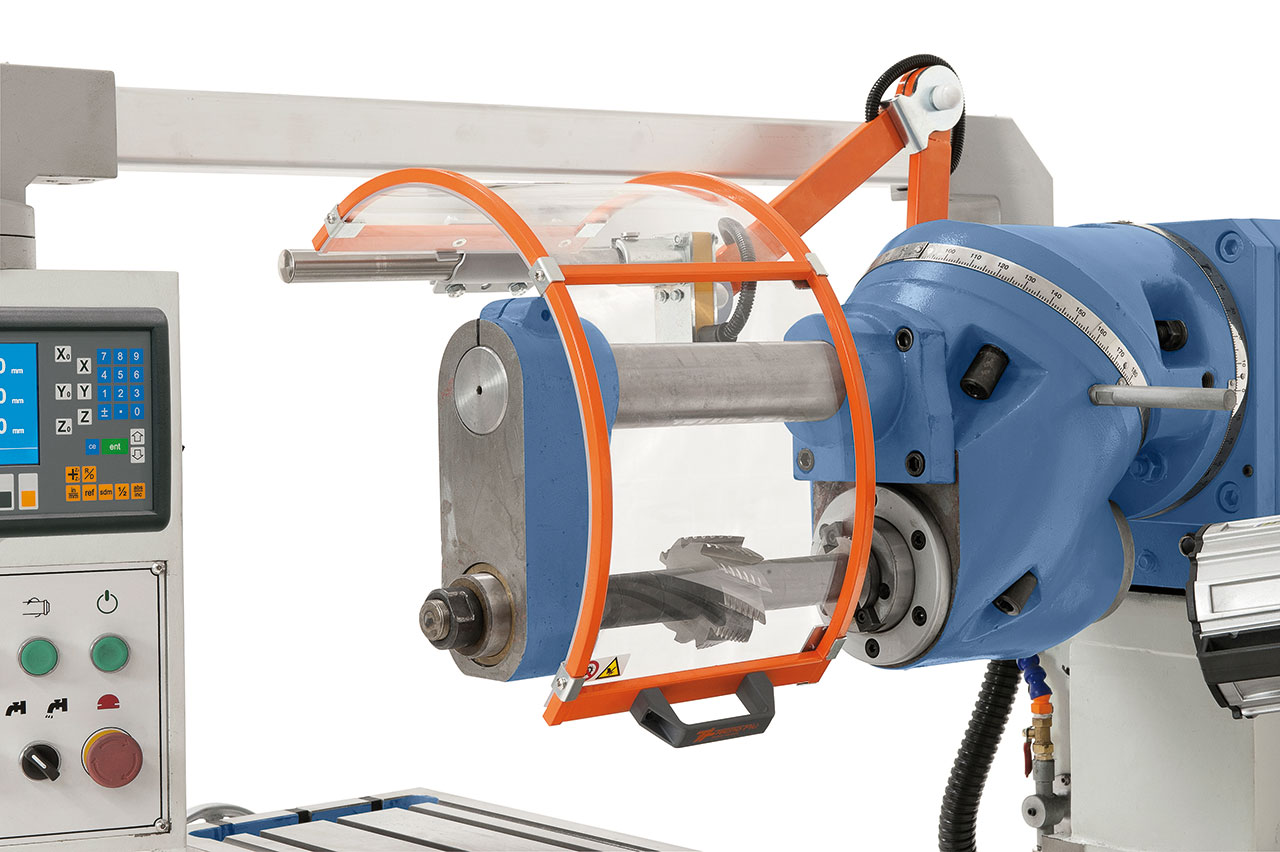

- Verstellbare Schutzeinrichtung

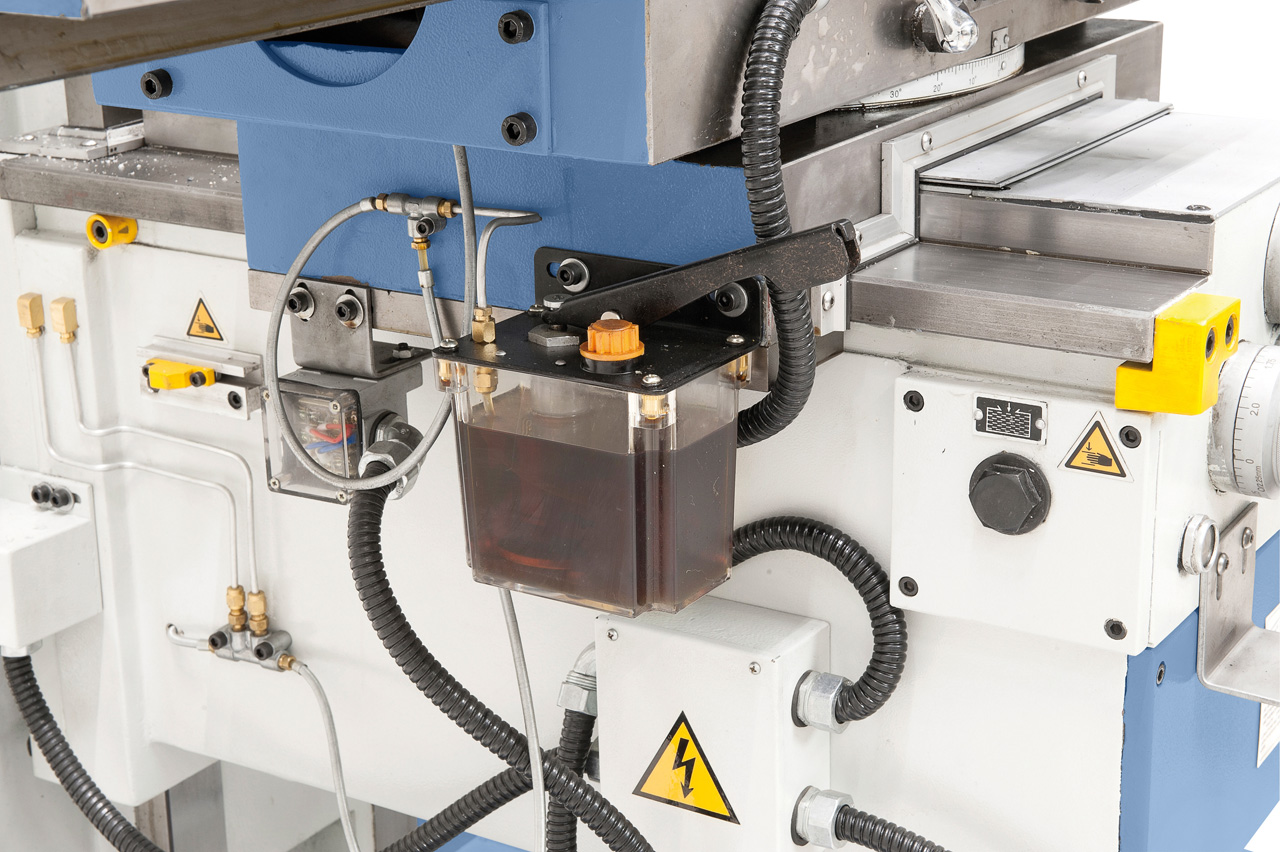

- Zentralschmierung für x-, y- und z-Achse
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
