Bernardo Universalfräsmaschine UWF 150 Servo

26.768,00
inklusive Versand innerhalb DE!

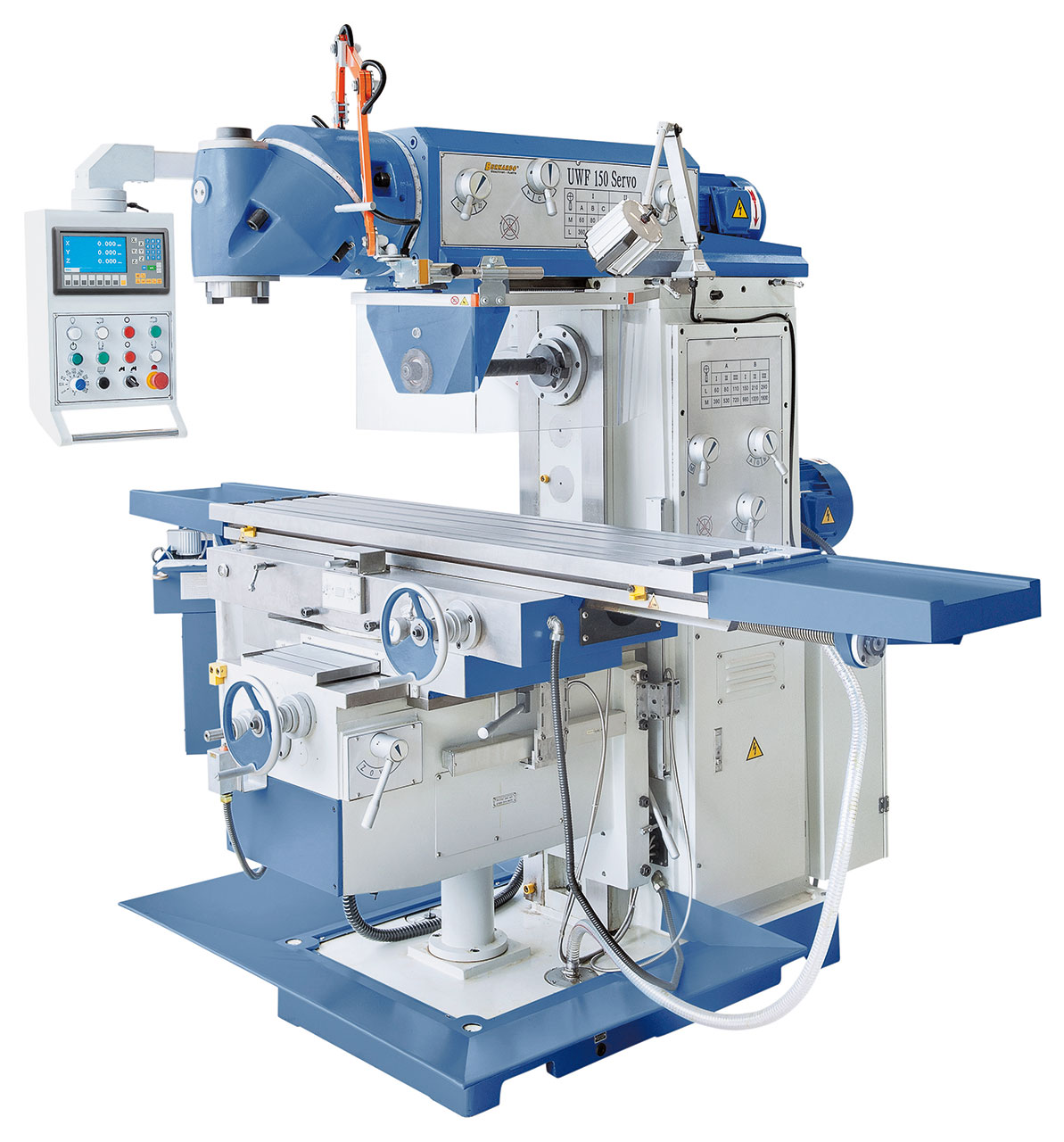

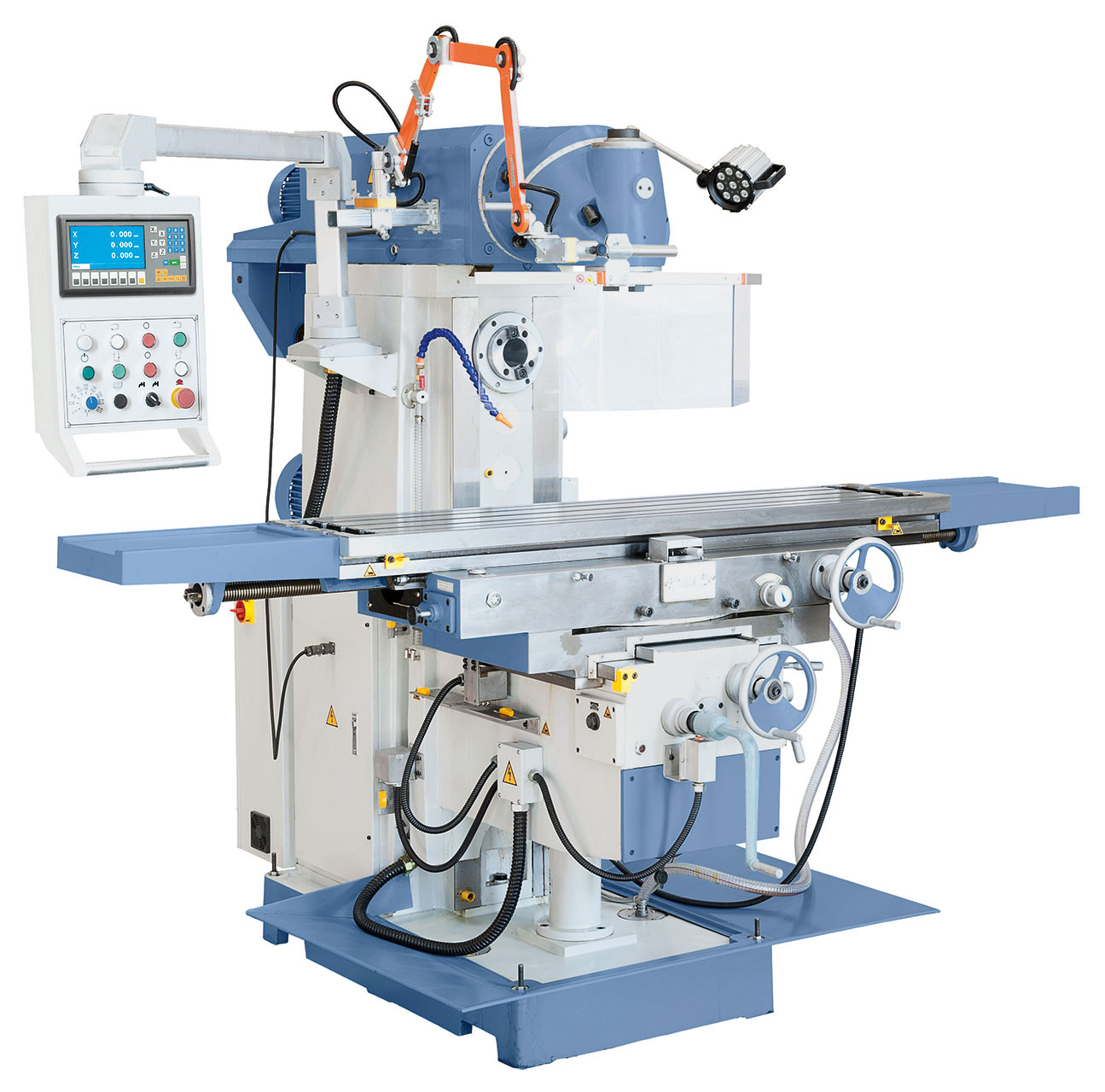

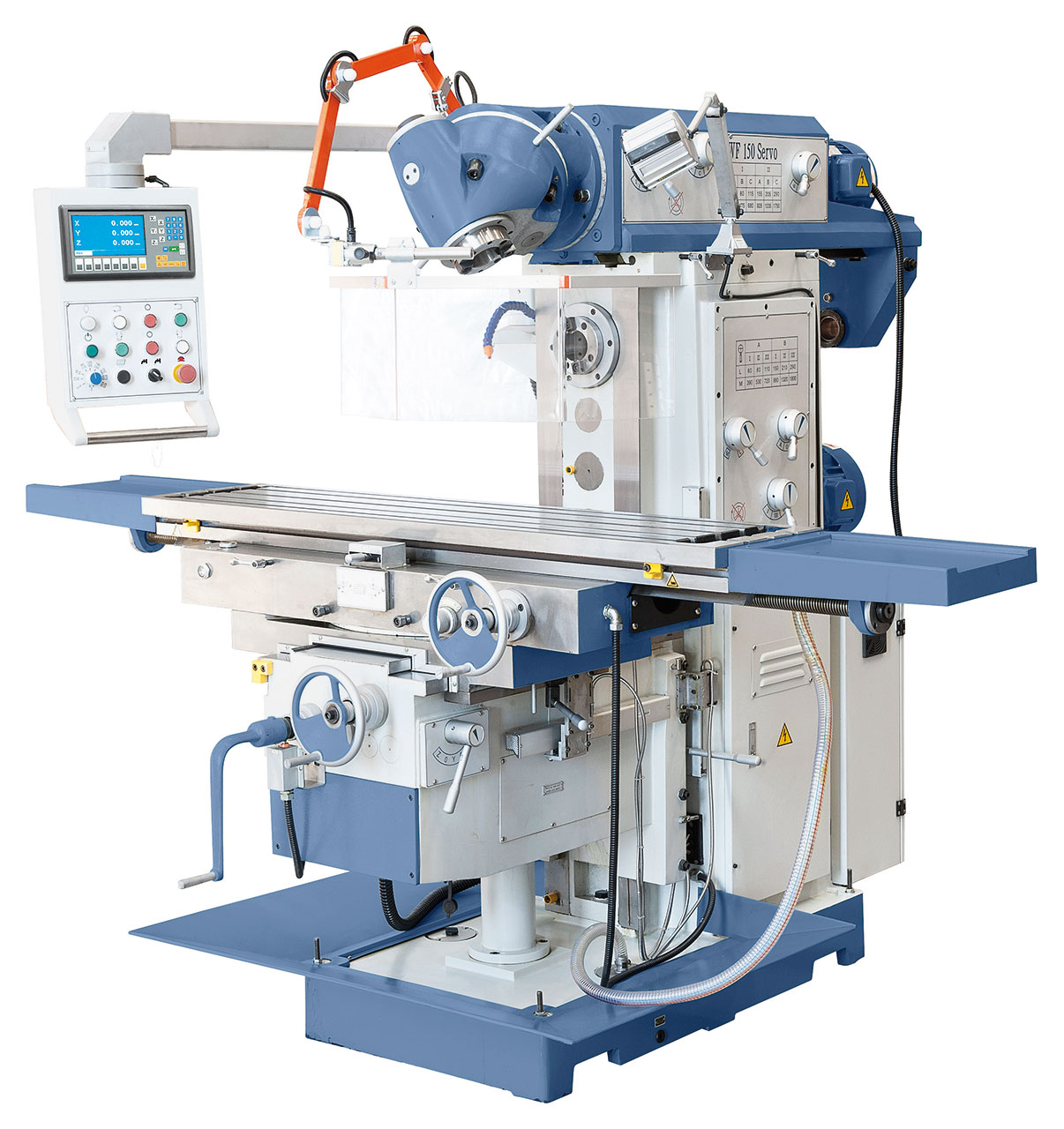

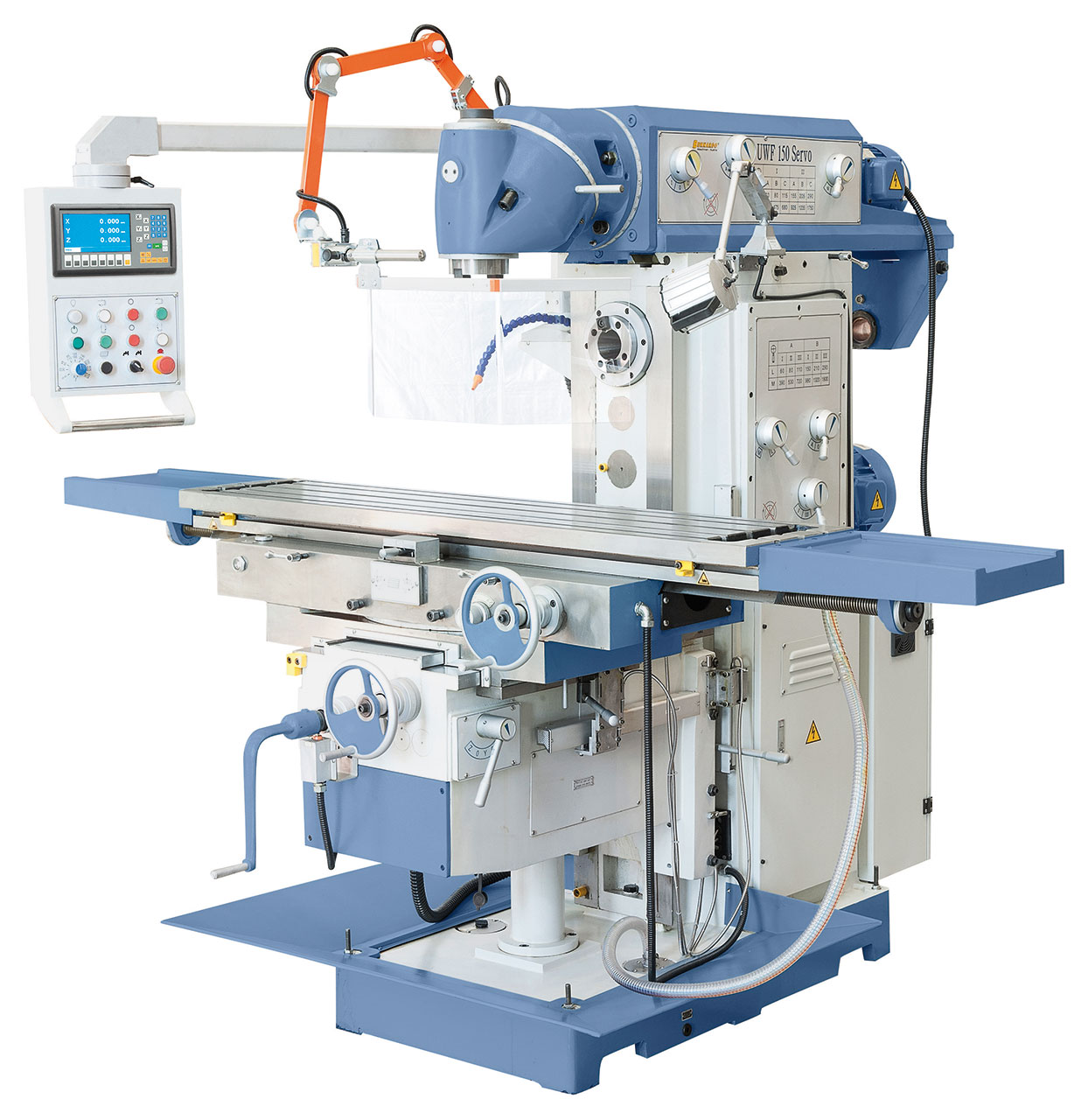

Das Modell UWF 150 Servo ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.

Lieferzeit: ca. 4 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Artikelnummer: 02-1289XL Kategorie:

Beschreibung

Das Modell UWF 150 Servo ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.

Technische Spezifikationen

Tischgröße

1600 x 360 mm

Spindelaufnahme horizontal

ISO 50

Spindelaufnahme vertikal

ISO 50

Spindeldrehzahl horizontal

(12) 60 – 1800 U/min

Spindeldrehzahl vertikal

(12) 60 – 1750 U/min

Verfahrweg längs (x)

1300 mm

Verfahrweg quer (y)

300 mm

Verfahrweg vertikal (z)

400 mm

Abstand Spindel / Tisch horizontal

15 – 415 mm

Abstand Spindel / Tisch vertikal

185 – 585 mm

Ausladung

215 – 840 mm

Tisch schwenkbar

-45° bis +45°

Max. Werkstückgewicht

300 kg

Vorschubbereich längs

(8) 30 – 830 mm/min

Vorschubbereich quer

(8) 30 – 830 mm/min

Vorschubbereich vertikal

(8) 23 – 625 mm/min

Eilgang x-, y- und z-Achse

1200 / 800 / 600 mm/min

T-Nuten (Anzahl / Breite / Abstand)

3 / 18 mm / 80 mm

Motorleistung horizontal

5,5 kW

Motorleistung vertikal

4,0 kW

Servomotor (Drehmoment / Leistung)

10 Nm / 1,5 kW

Kühlmittelpumpe Leistung

90 W

Kühlmittelpumpe Fördermenge

25 l/min

Maschinenabmessung (B x T x H)

2530 x 2200 x 2300 mm

Gewicht ca.

2650 kg

Lieferumfang

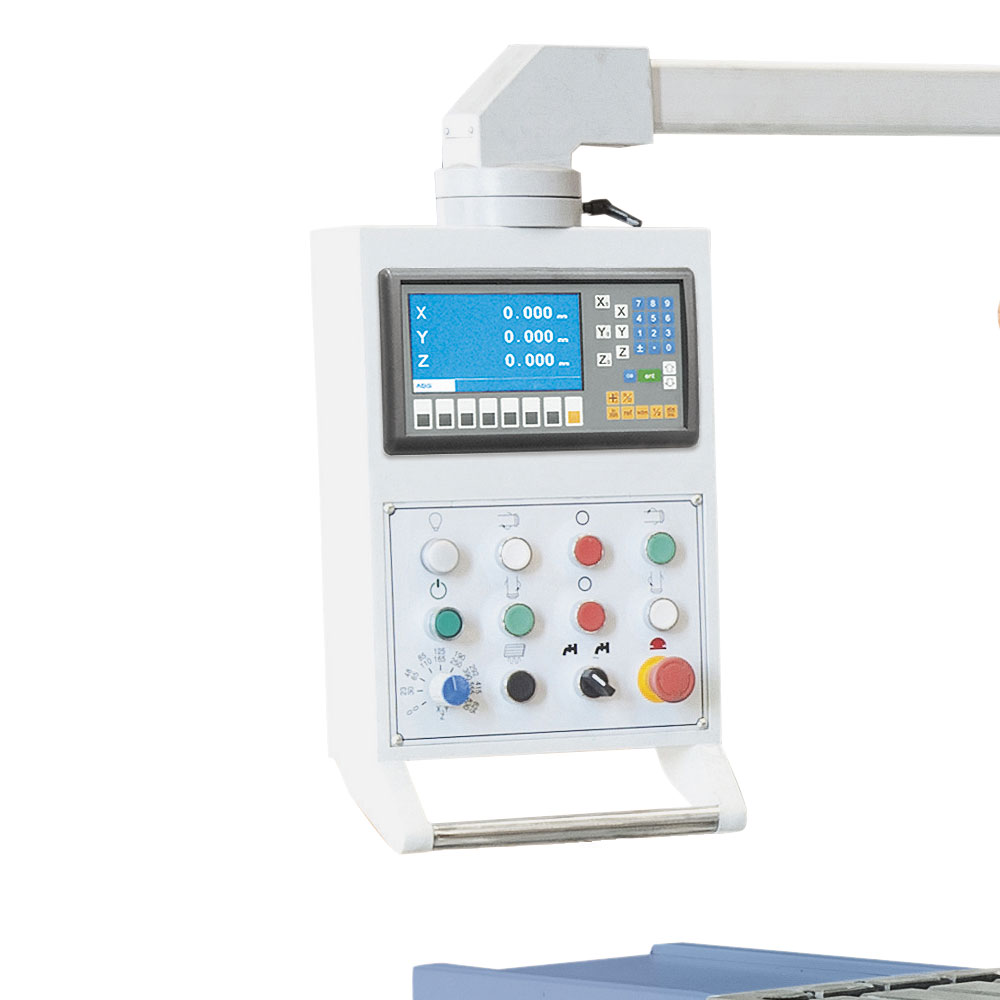

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Anzugsspindel M 24
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Horizontal-Gegenlager
  • Kühlmittelwanne

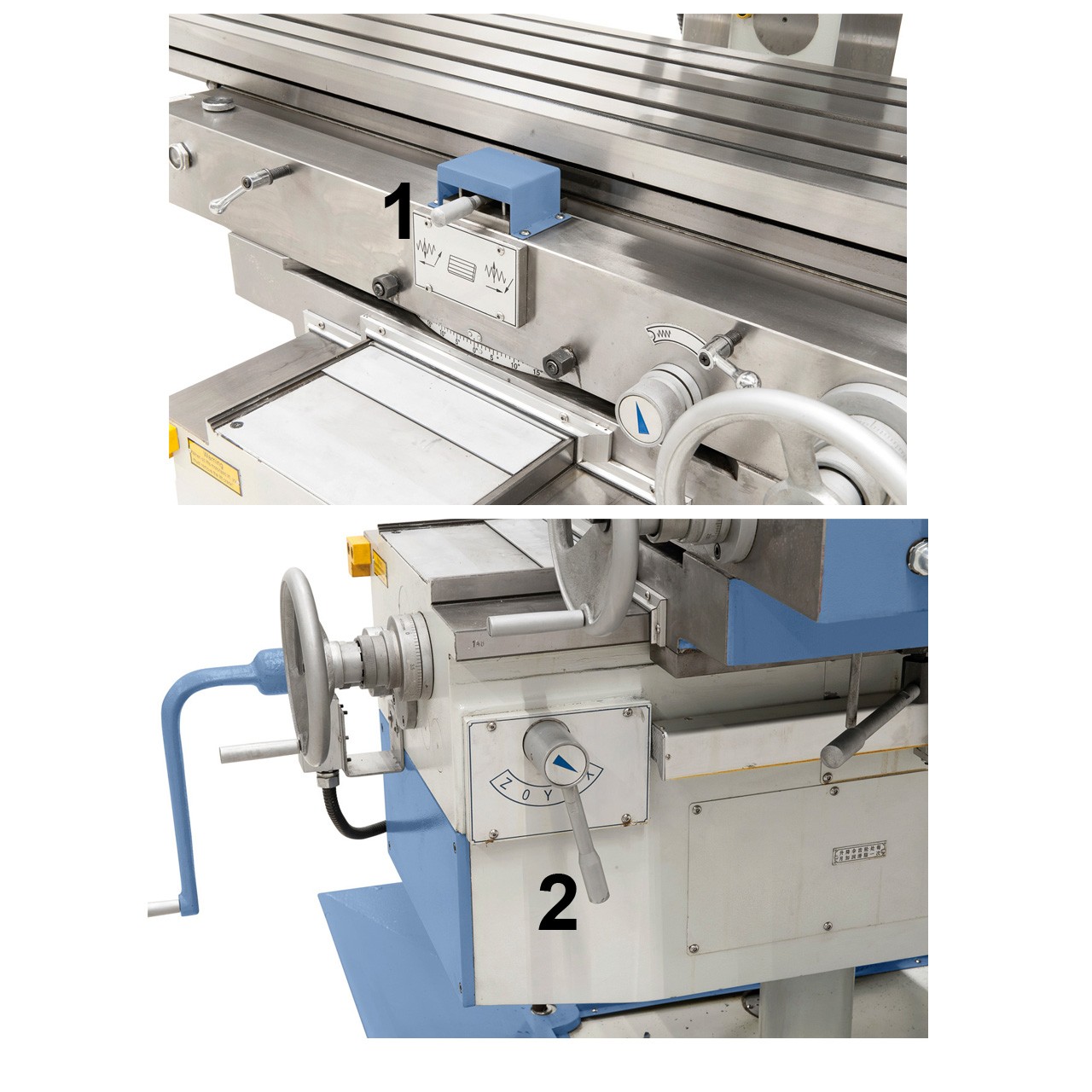

  • Vorschub für x-, y- und z-Achse
  • Universelle Schutzeinrichtung
  • Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
  • Kombi-Aufsteckfräsdorn ISO 50/32 mm
  • Reduzierhülse ISO 50 / MK 4
  • Zentralschmierung für x- und y-Achse
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
