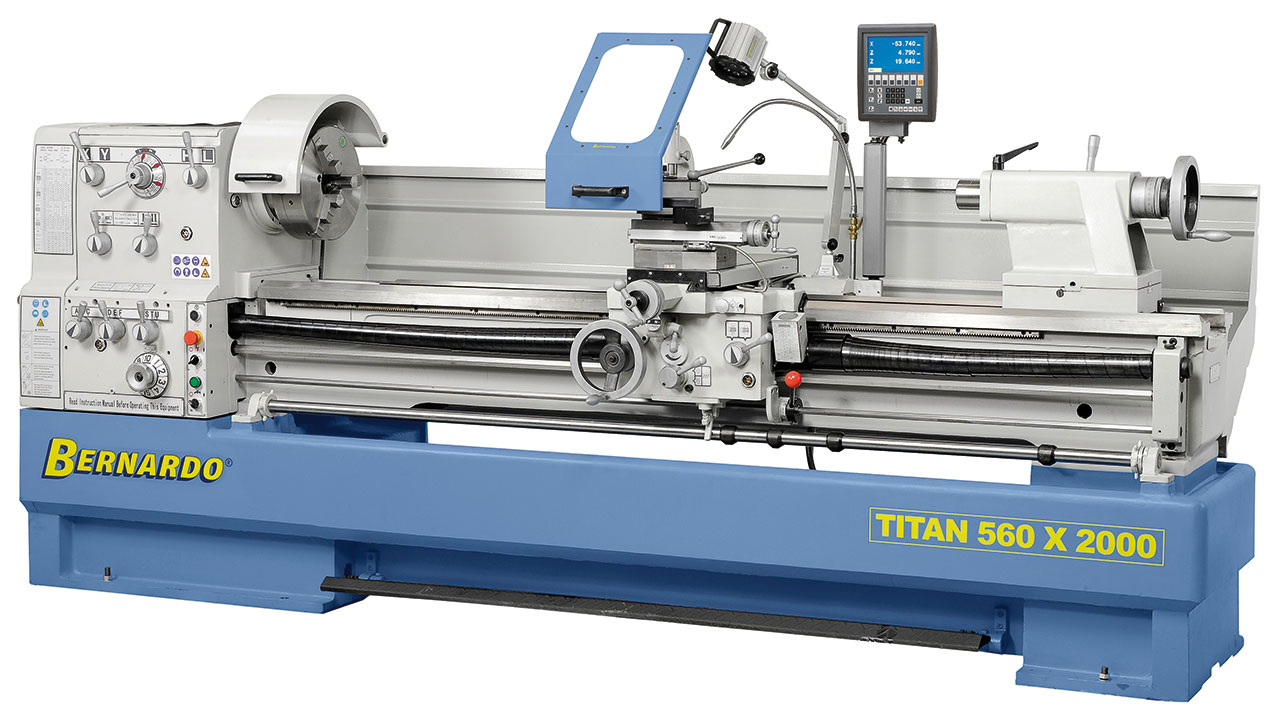

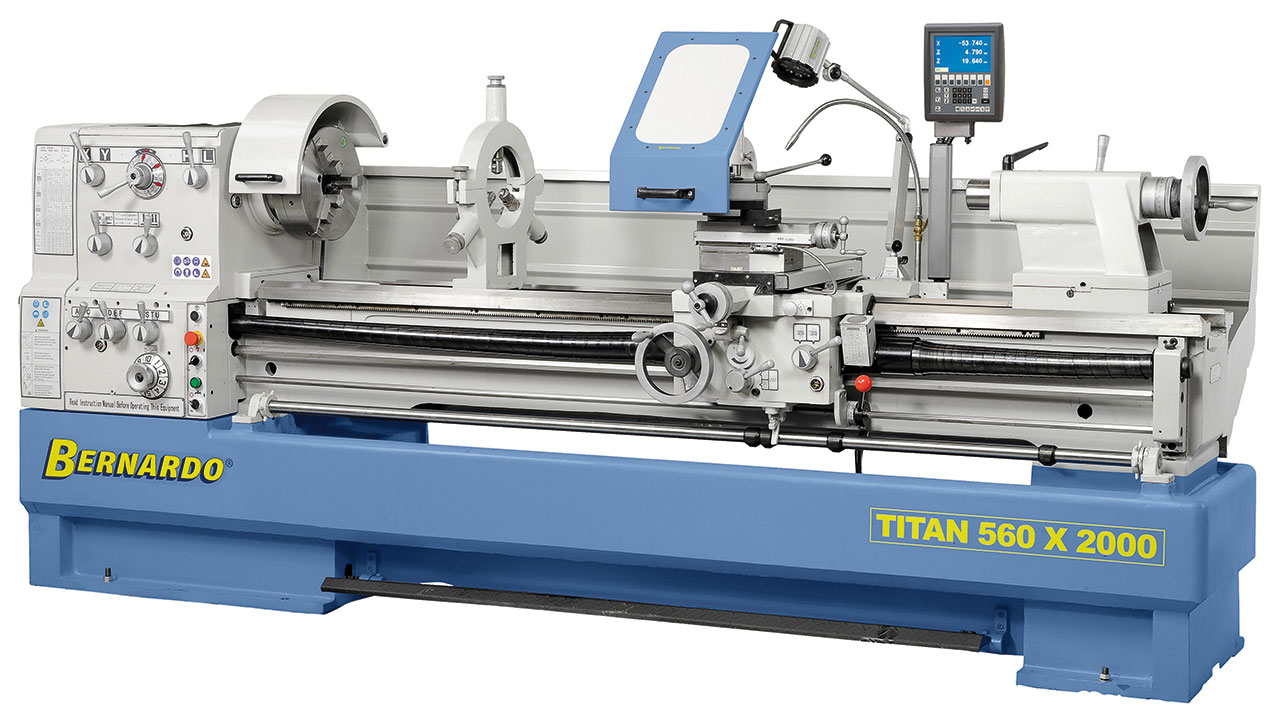

Bernardo Universaldrehmaschinen Titan 560 x 1500
21.253,40€
inkl. 19 % MwSt. zzgl. Versandkosten
Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ?
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

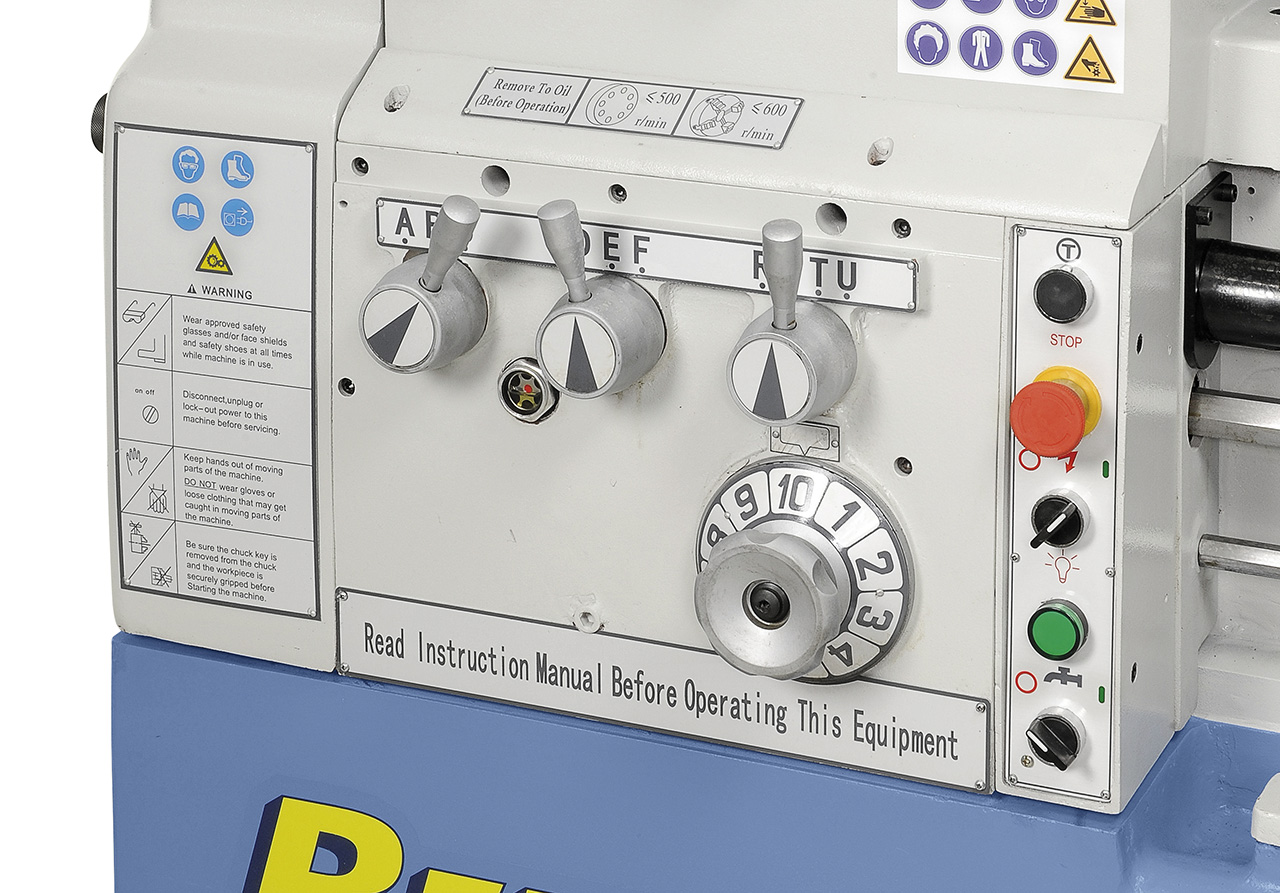

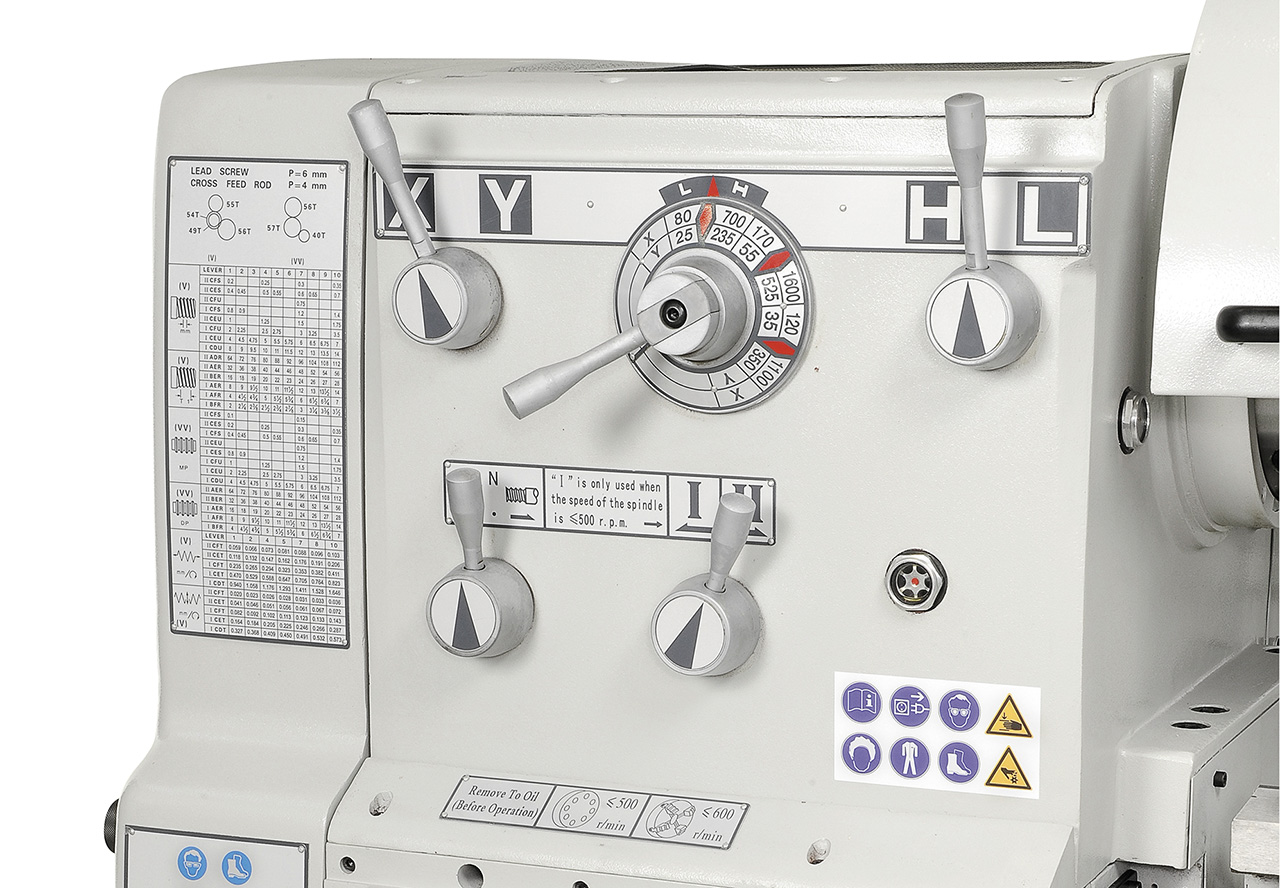

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

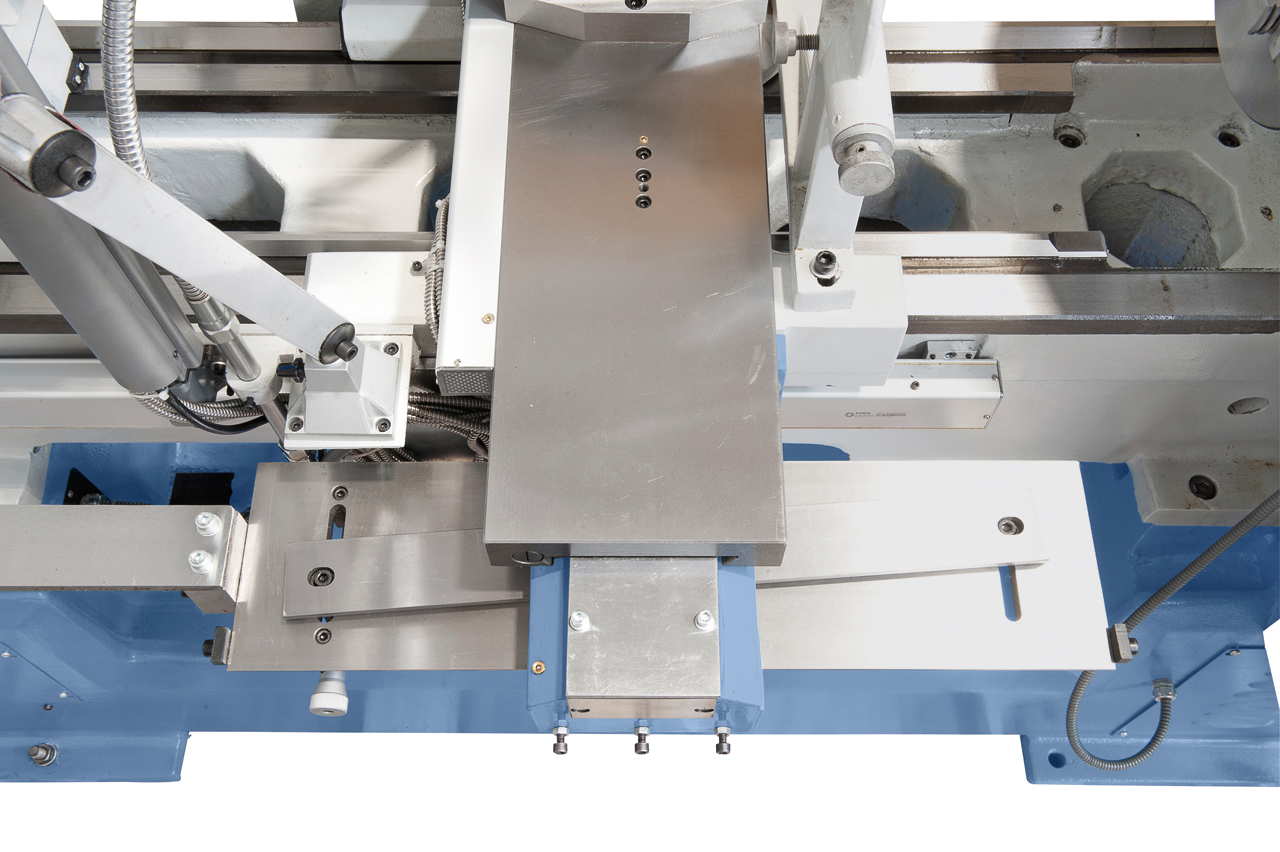

- Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung

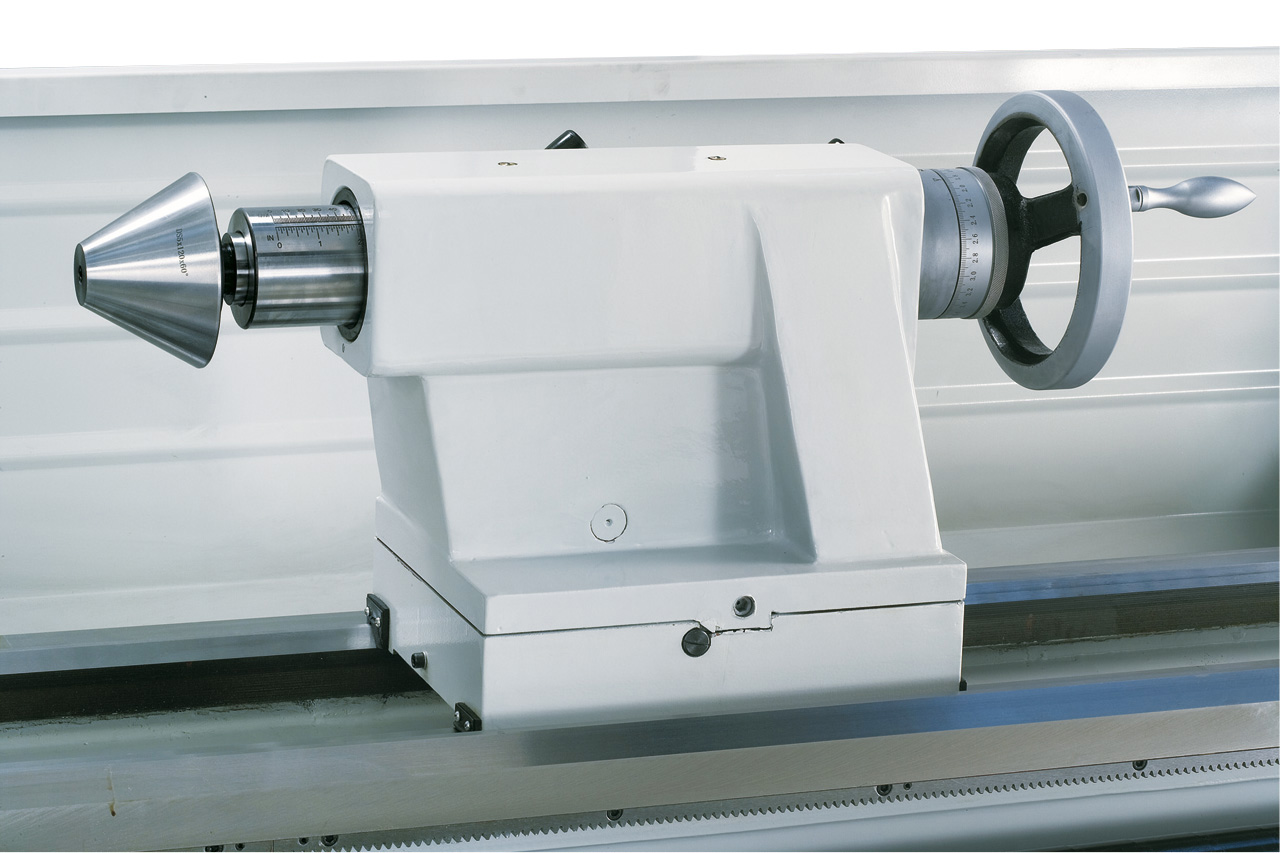

- Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
- Zentralschmierung für den Bettschlitten
Technische Spezifikationen
|
Spitzenweite |
1500 mm |
|
Spitzenhöhe |
280 mm |
|
Umlaufdurchmesser über Bett |
560 mm |
|
Umlaufdurchmesser über Kröpfung |
785 mm |
|
Umlaufdurchmesser über Planschlitten |
350 mm |
|
Bettbreite |
350 mm |
|
Spindelbohrung |
105 mm |
|
Spindelaufnahme |
DIN 55029, D1 – 8 |
|
Drehzahlbereich |
(12) 25 – 1500 U/min |
|
Bereich Längsvorschübe |
(35) 0,059 – 1,646 mm/U |
|
Bereich Planvorschübe |
(35) 0,020 – 0,573 mm/U |
|
Metrische Gewinde |
(47) 0,2 – 14 mm |
|
Zollgewinde |
(60) 2 – 112 Gg/1? |
|
Pinolendurchmesser |
75 mm |
|
Pinolenweg |
180 mm |
|
Pinolenaufnahme |
MK 5 |
|
Motorleistung |
7,5 kW (10,0 PS) |
|
Maschinenabmessung (B x T x H) |
2840 x 1150 x 1460 mm |
|
Gewicht ca. |
2370 kg |
Lieferumfang

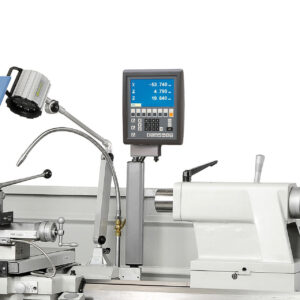

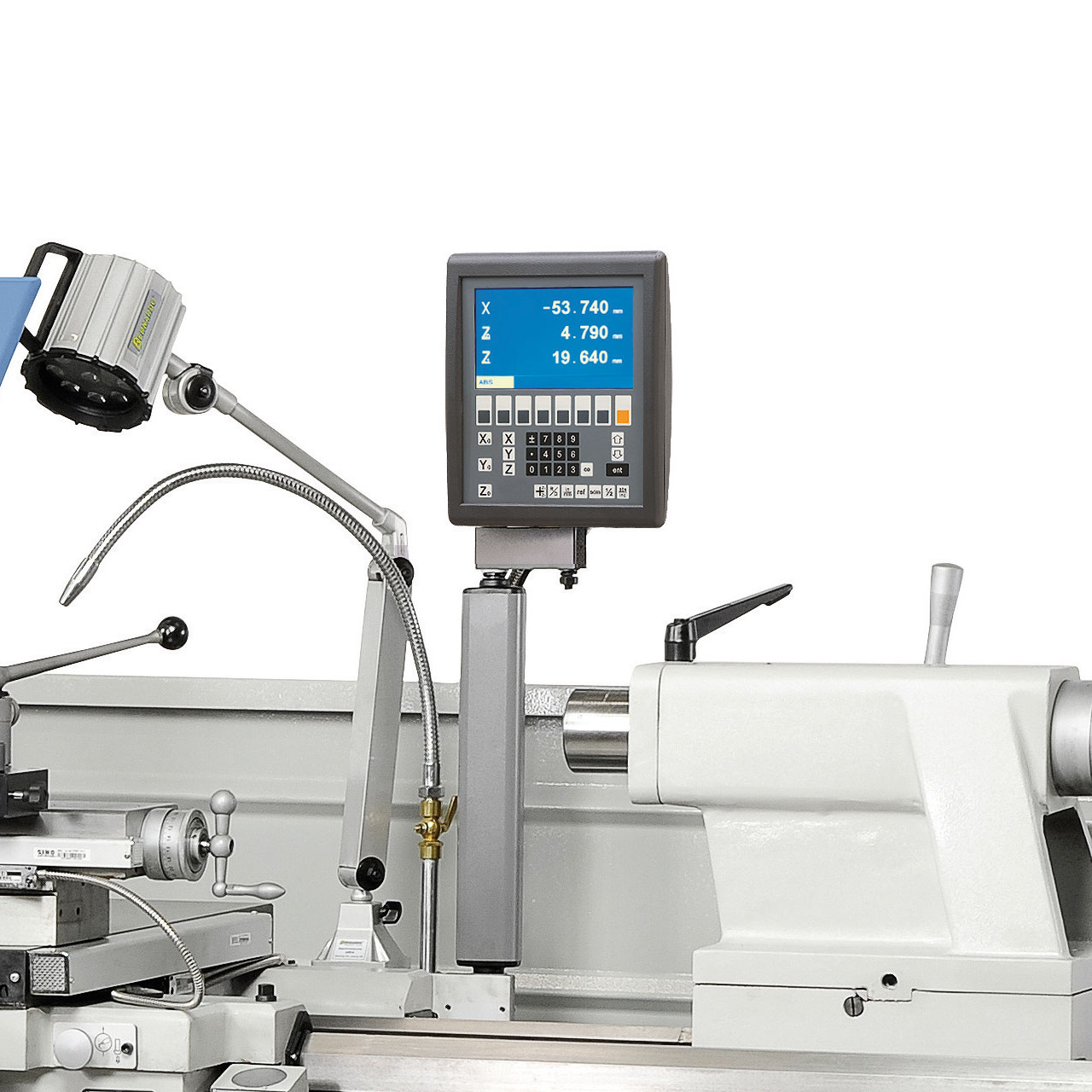

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-315 mm / D8
- Aufspannscheibe 450 mm
- Feststehende Lünette – Durchlass diam. max. 180 mm
- Mitlaufende Lünette – Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Erstbefüllung mit Shell Tellus 46
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung

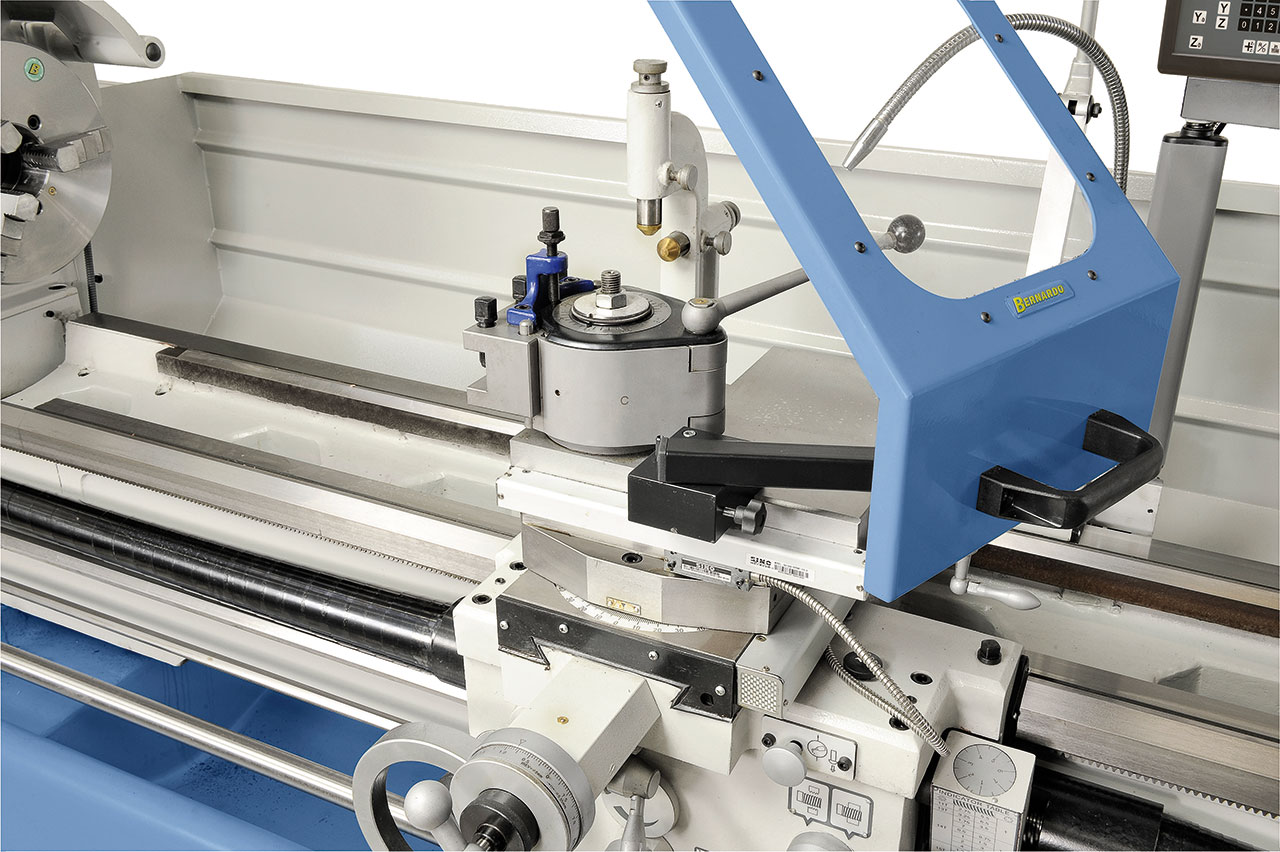

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- Gewindeuhr
- Spänerückwand
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Marke
Bernardo
