Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Solid 460 x 1500 Vario
22.550,50€
inkl. 19 % MwSt. zzgl. Versandkosten
Die Universaldrehmaschine Solid 460 Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
Die Universaldrehmaschine Solid 460 Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last

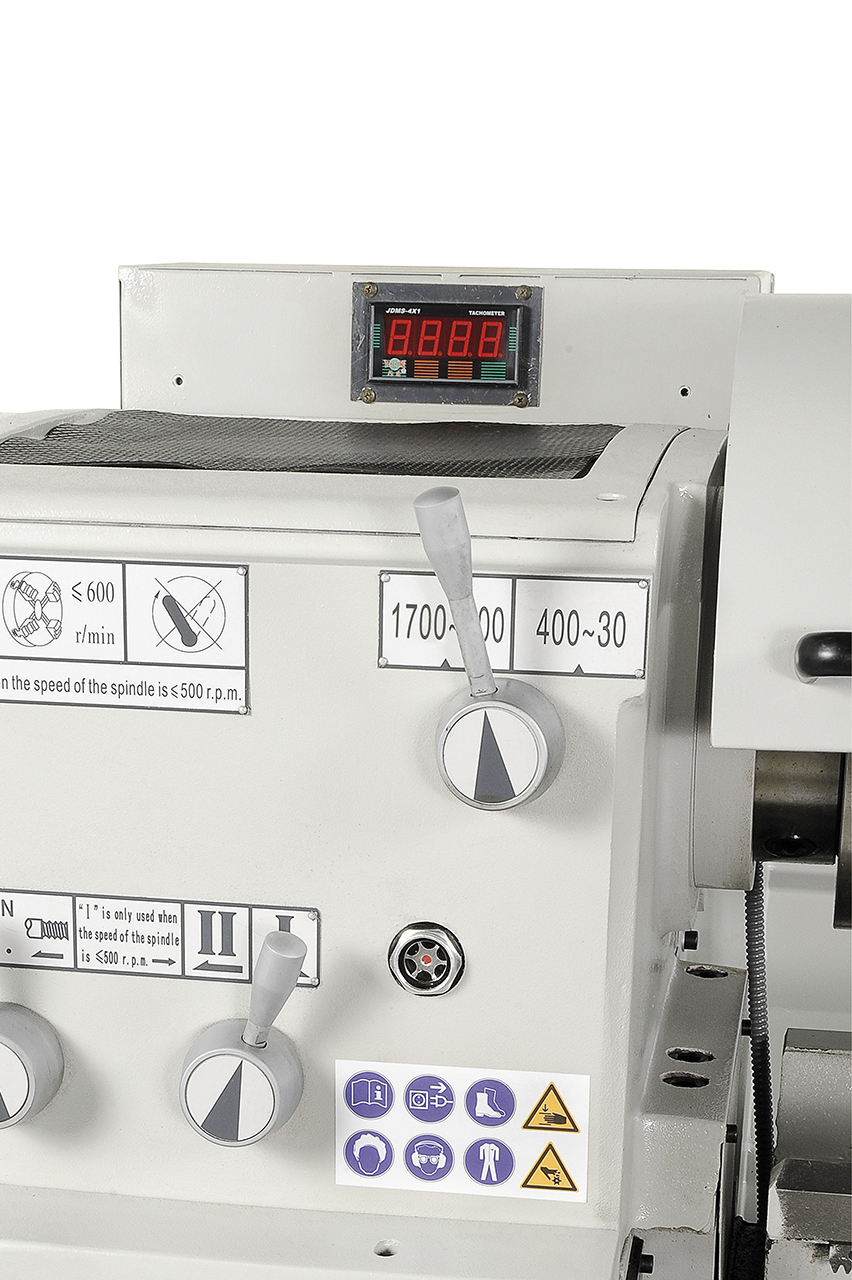

- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens

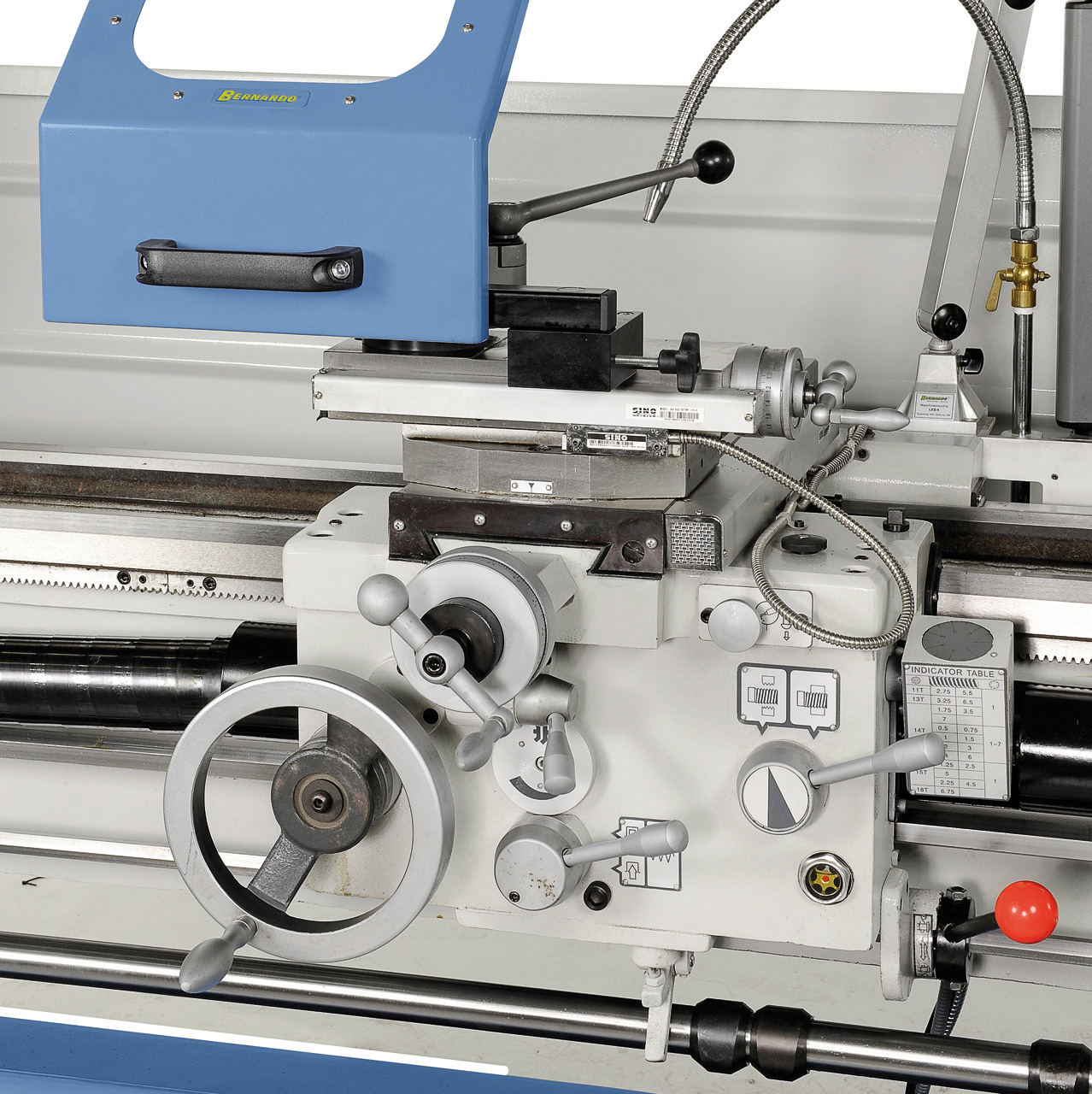

- Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Das Maschinenbett in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
Technische Spezifikationen
|
Spitzenweite |
1500 mm |
|
Spitzenhöhe |
230 mm |
|
Umlaufdurchmesser über Bett |
460 mm |
|
Umlaufdurchmesser über Kröpfung |
690 mm |
|
Umlaufdurchmesser über dem Planschlitten |
274 mm |
|
Bettbreite |
300 mm |
|
Spindelbohrung |
80 mm |
|
Spindelaufnahme |
DIN 55029, D1 – 8 |
|
Drehzahlbereich, 2 Stufen |
25 – 250 / 250 – 1700 U/min |
|
Bereich Längsvorschübe |
(42) 0,031 – 1,7 mm/U |
|
Bereich Planvorschübe |
(42) 0,014 – 0,784 mm/U |
|
Metrische Gewinde |
(41) 0,1 – 14 mm |
|
Zollgewinde |
(60) 2 – 112 Gg/1? |
|

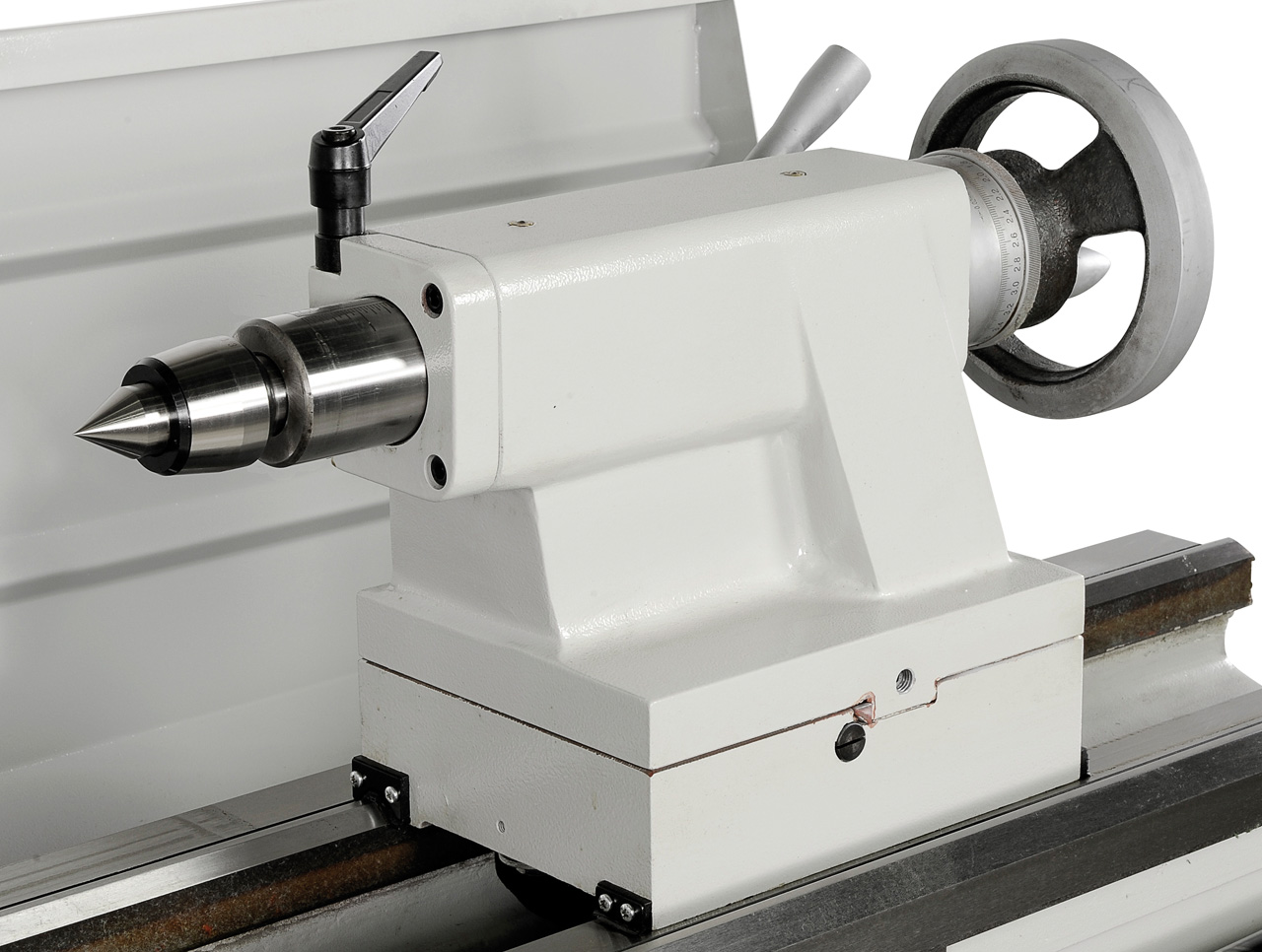

Pinolendurchmesser |
60 mm |
|
Pinolenweg |
130 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motorleistung |
5,5 kW (7,5 PS) |
|
Maschinenabmessung (B x T x H) |
2750 x 1080 x 1370 mm |
|
Gewicht ca. |
2020 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-250 mm / D8

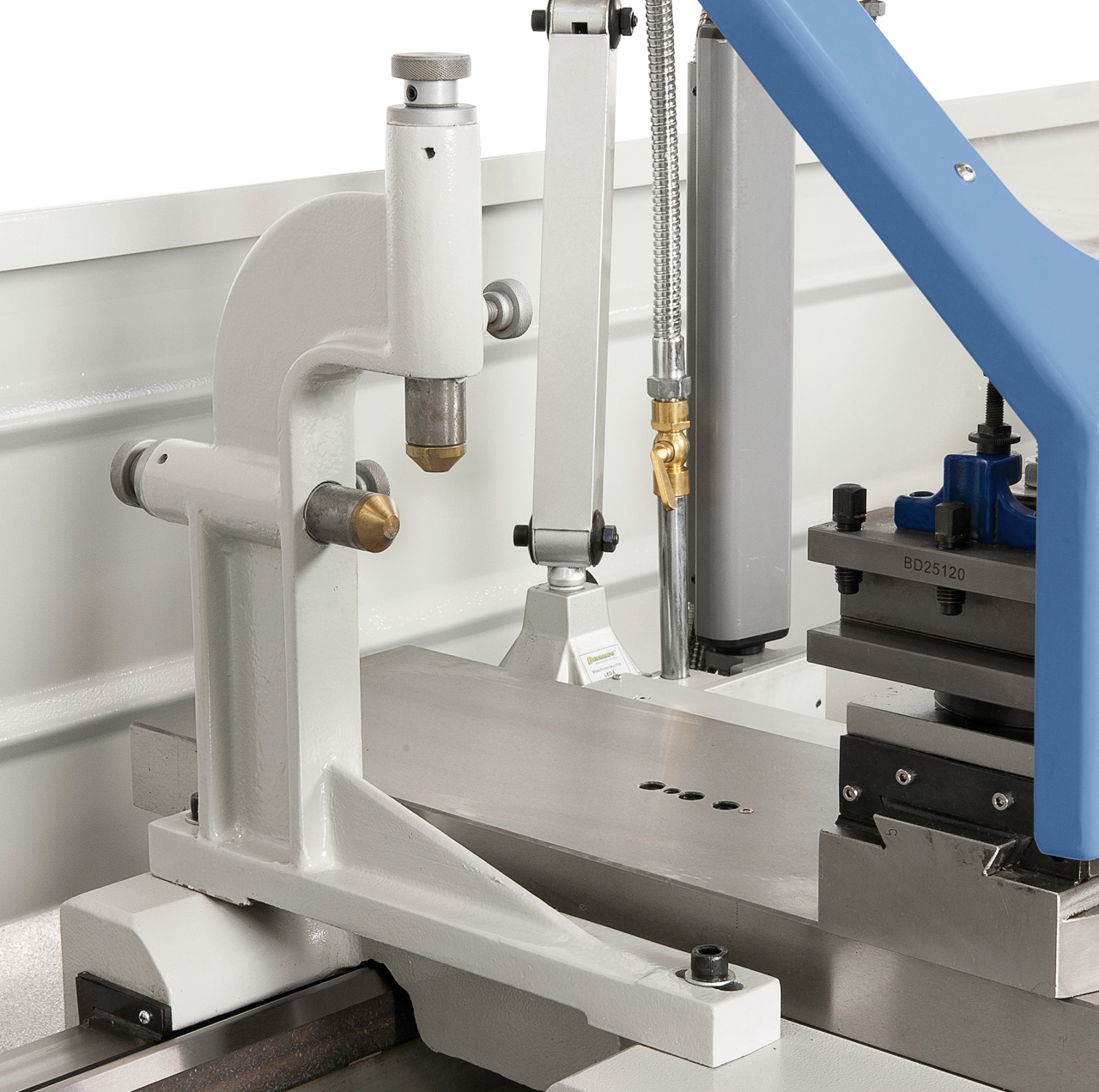

- Feststehende Lünette – Durchlass diam. max. 150 mm
- Mitlaufende Lünette – Durchlass diam. max. 110 mm
- Erstbefüllung mit Shell Tellus 46
- Aufspannscheibe 350 mm

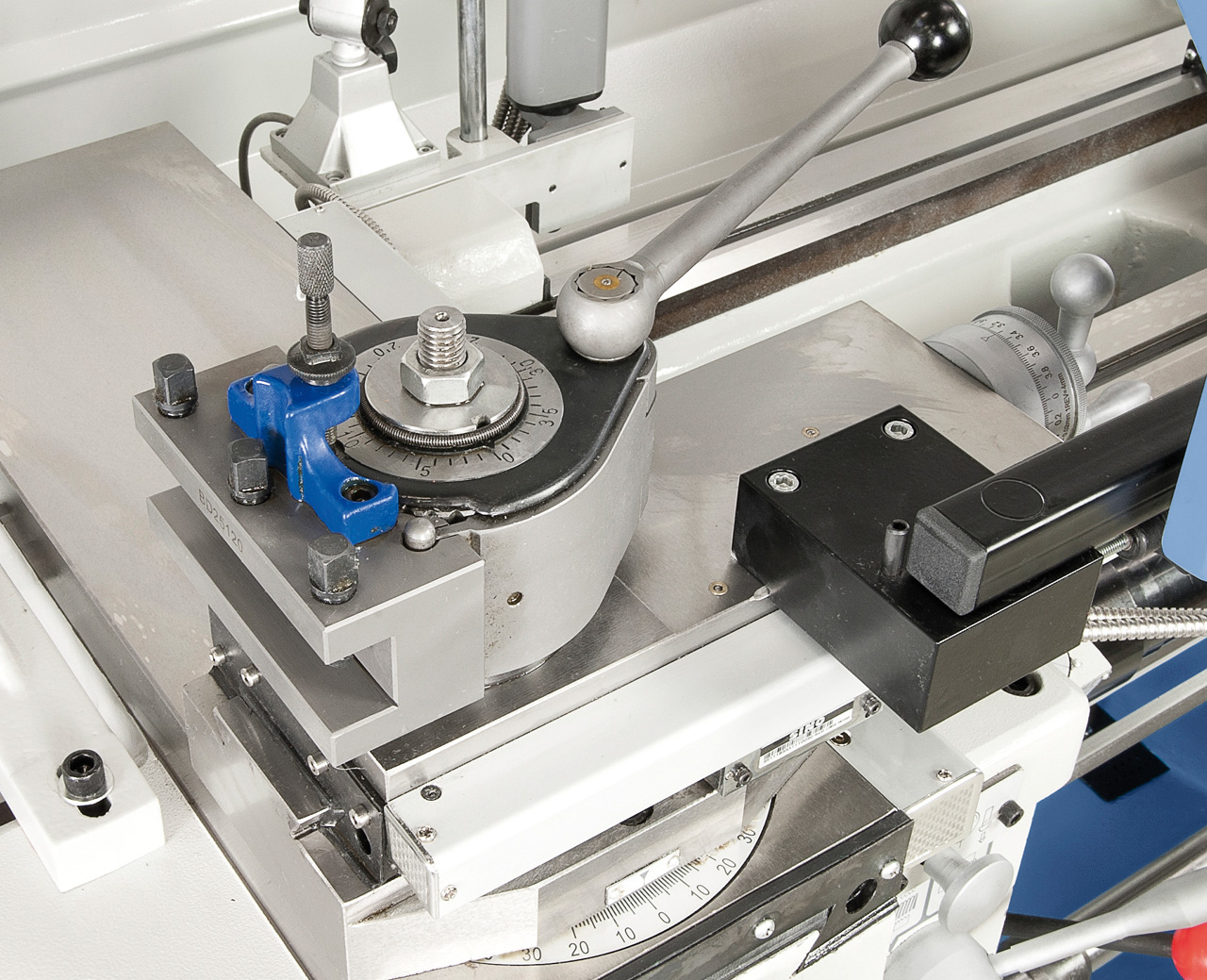

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung
- Frequenzumrichter
- Rutschkupplung

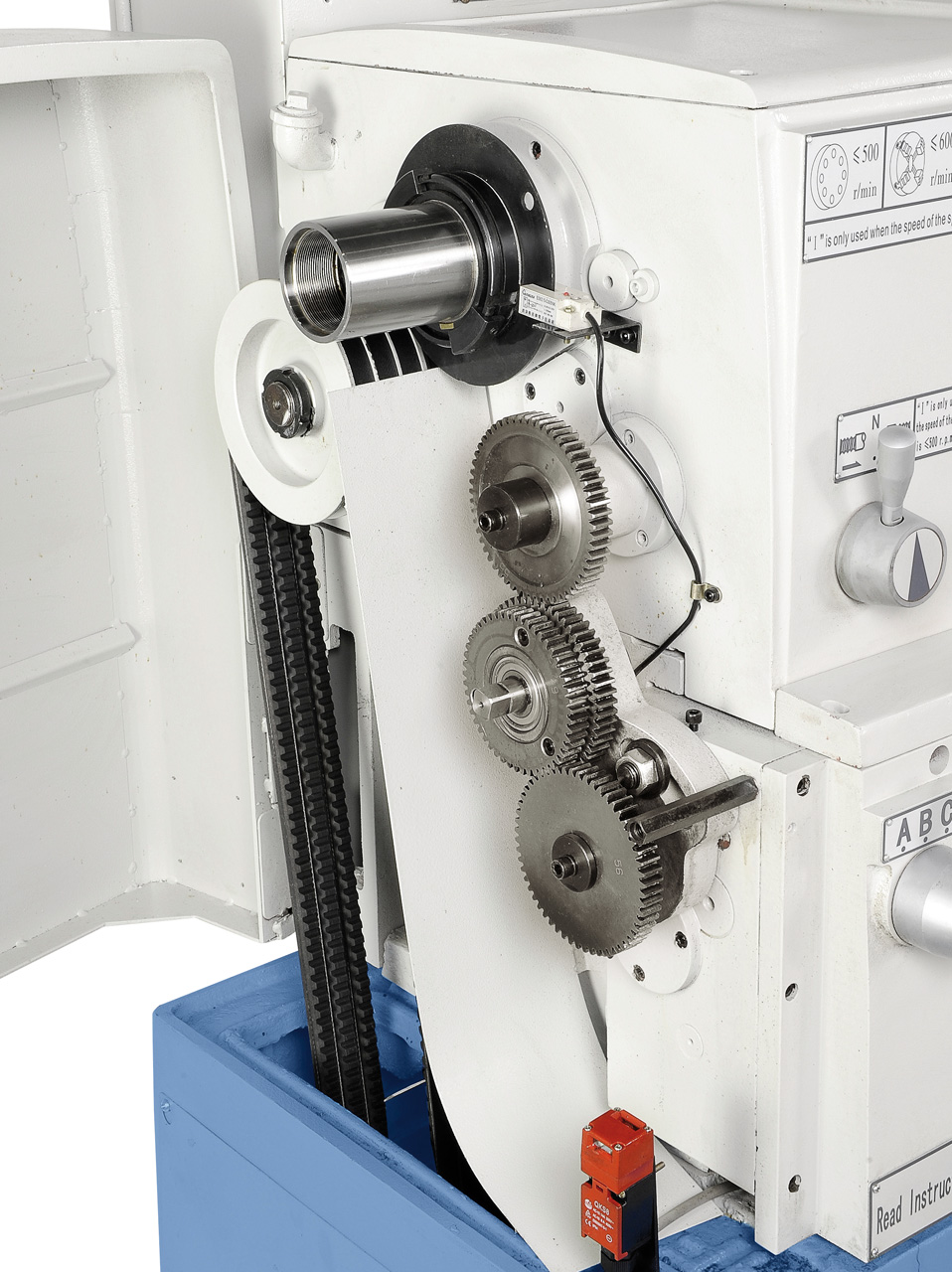

- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Gewindeuhr
- LED-Maschinenleuchte
- Spänerückwand
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
