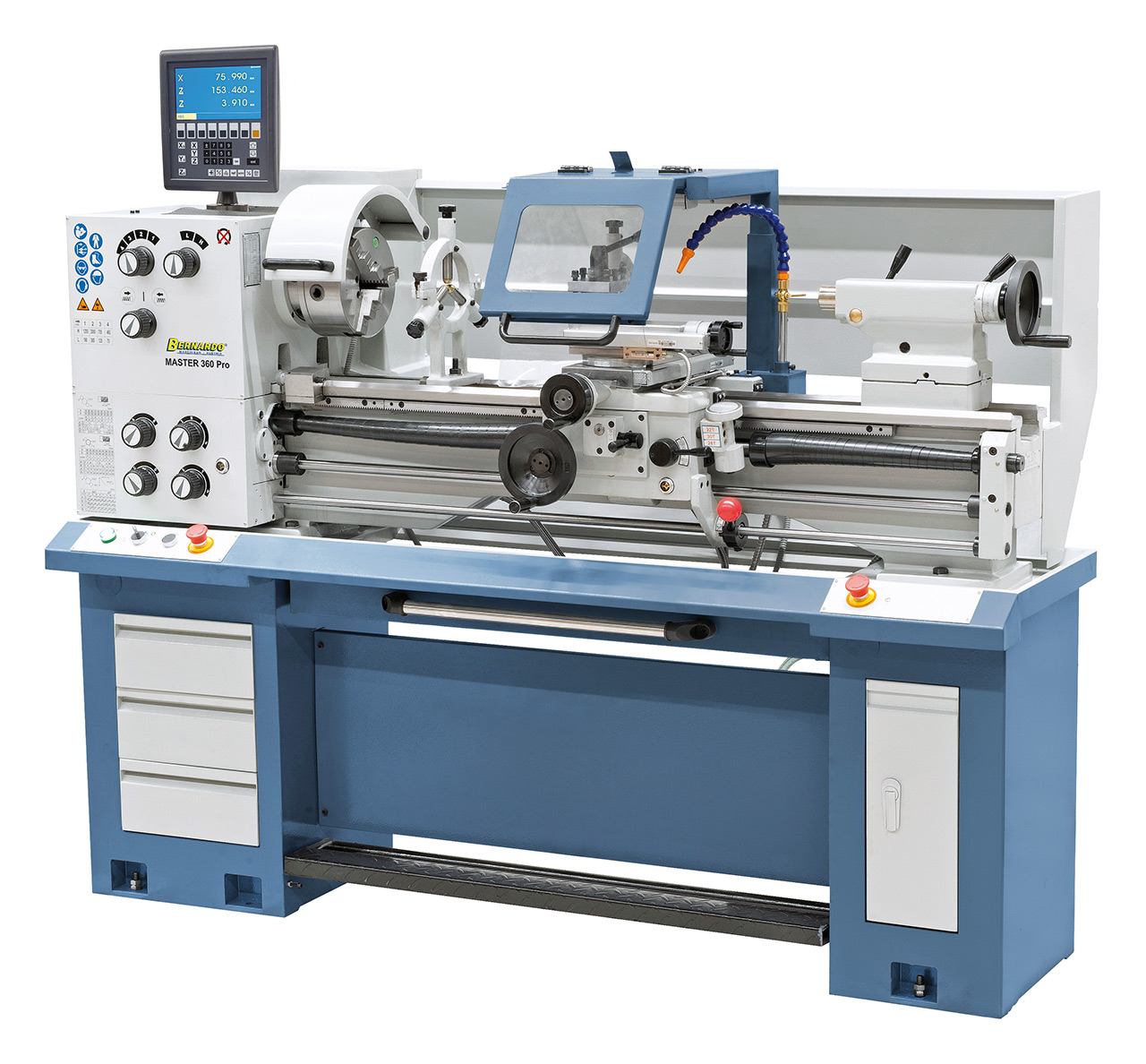

Bernardo Universaldrehmaschinen Master 360 Pro

8.299,00
inklusive Versand innerhalb DE!

Die Master 360 Pro ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 360 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,?.) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.

Lieferzeit: ca. 3 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Artikelnummer: 03-1272XL Kategorie:

Beschreibung

Die Master 360 Pro ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 360 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,?.) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.

  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

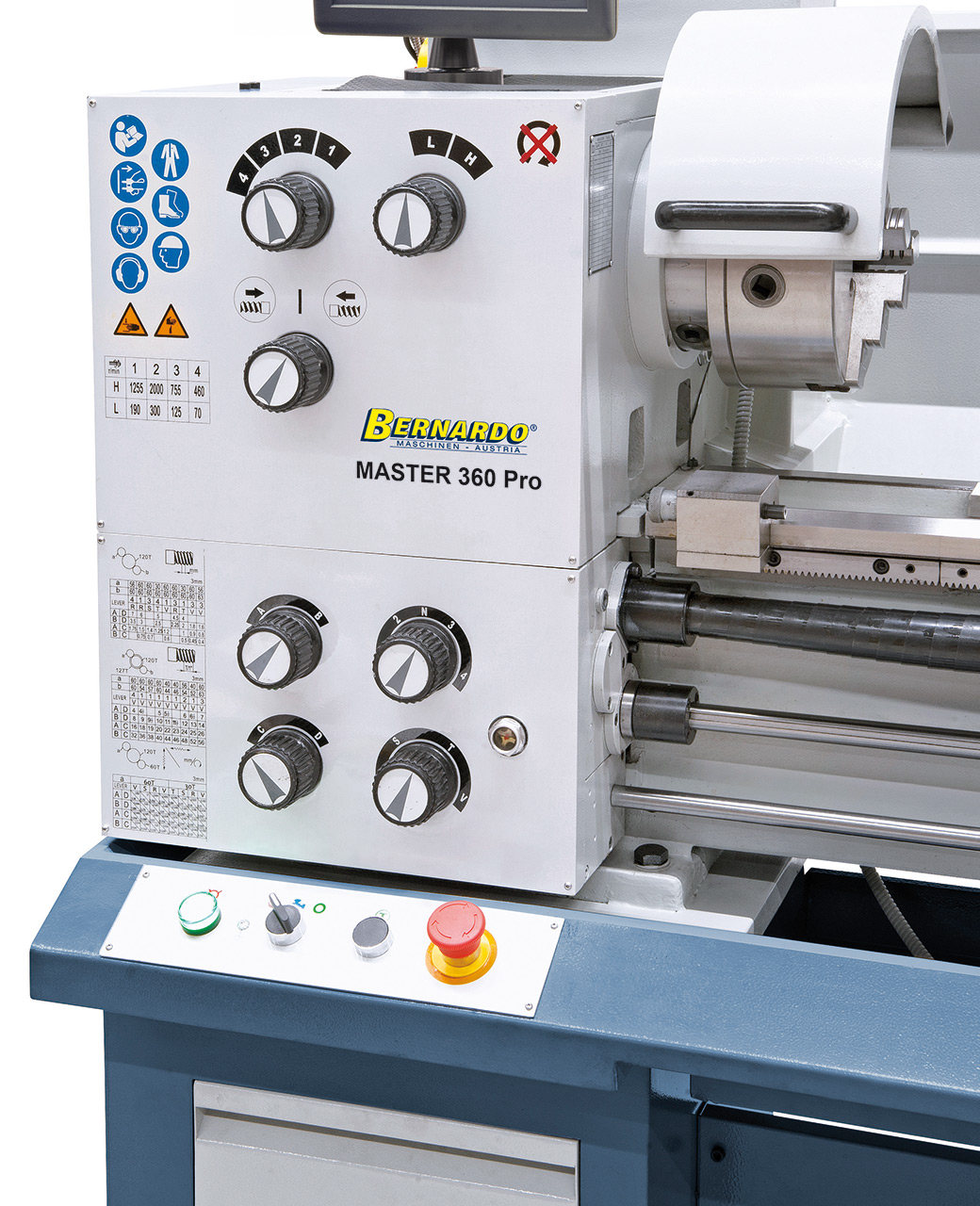

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,009 mm)
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend

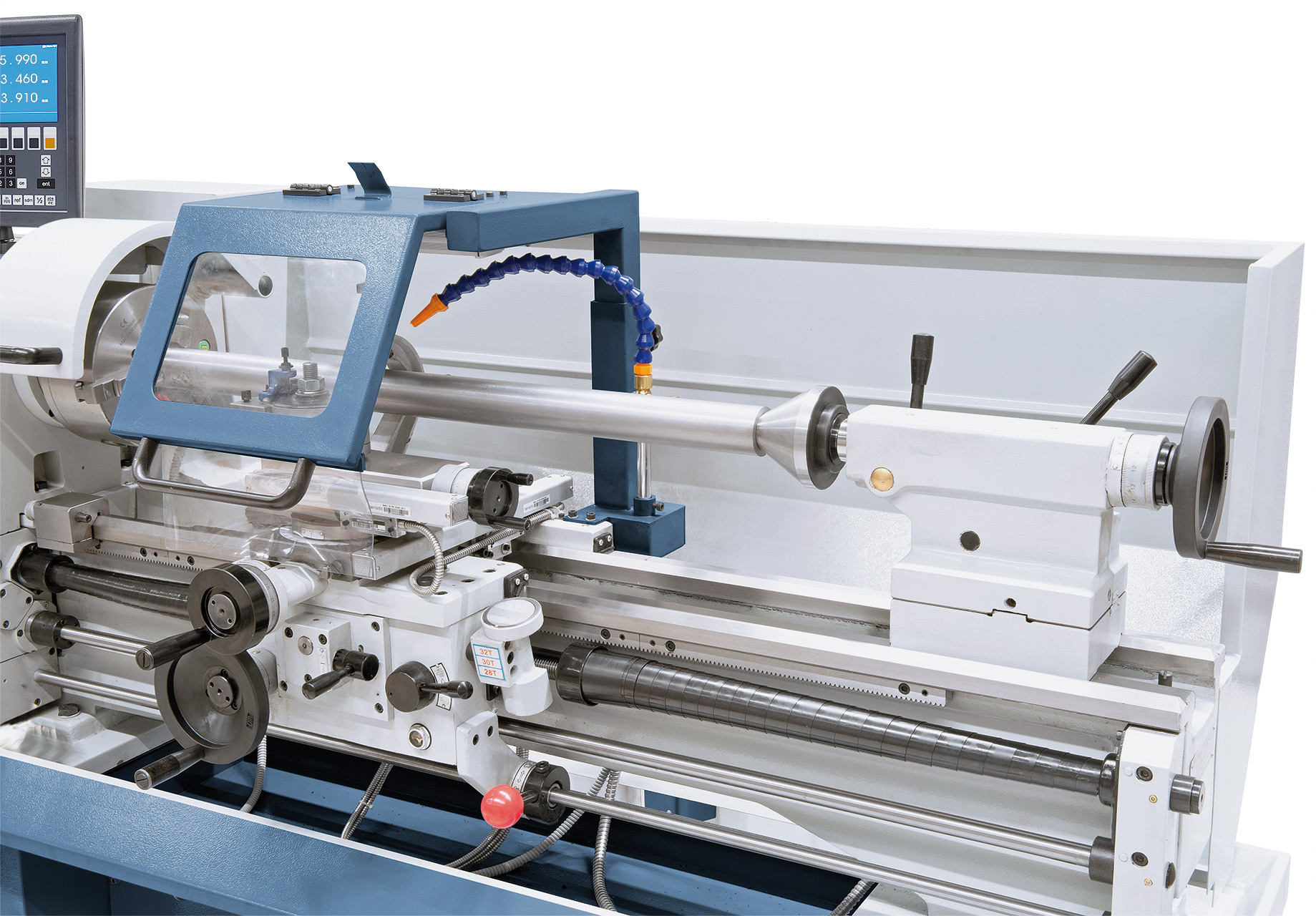

  • Reitstock, Spindelstock und alle Führungen nachstellbar
  • Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden

Technische Spezifikationen

Spitzenweite

1000 mm

Spitzenhöhe

180 mm

Umlaufdurchmesser über Bett

360 mm

Umlaufdurchmesser über Planschlitten

220 mm

Bettbreite

185 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

(8) 70 – 2000 U/min

Bereich Längsvorschübe

(32) 0,052 – 1,392 mm/U

Bereich Planvorschübe

(32) 0,014 – 0,380 mm/U

Metrische Gewinde

(26) 0,4 – 7,0 mm

Zollgewinde

(34) 4 – 56 Gg/1?

Pinolendurchmesser

42 mm

Pinolenweg

100 mm

Pinolenaufnahme

MK 3

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1825 x 750 x 1600 mm

Gewicht ca.

575 kg

Lieferumfang

  • 3-Achs-Digitalanzeige i200 mit LCD-Display

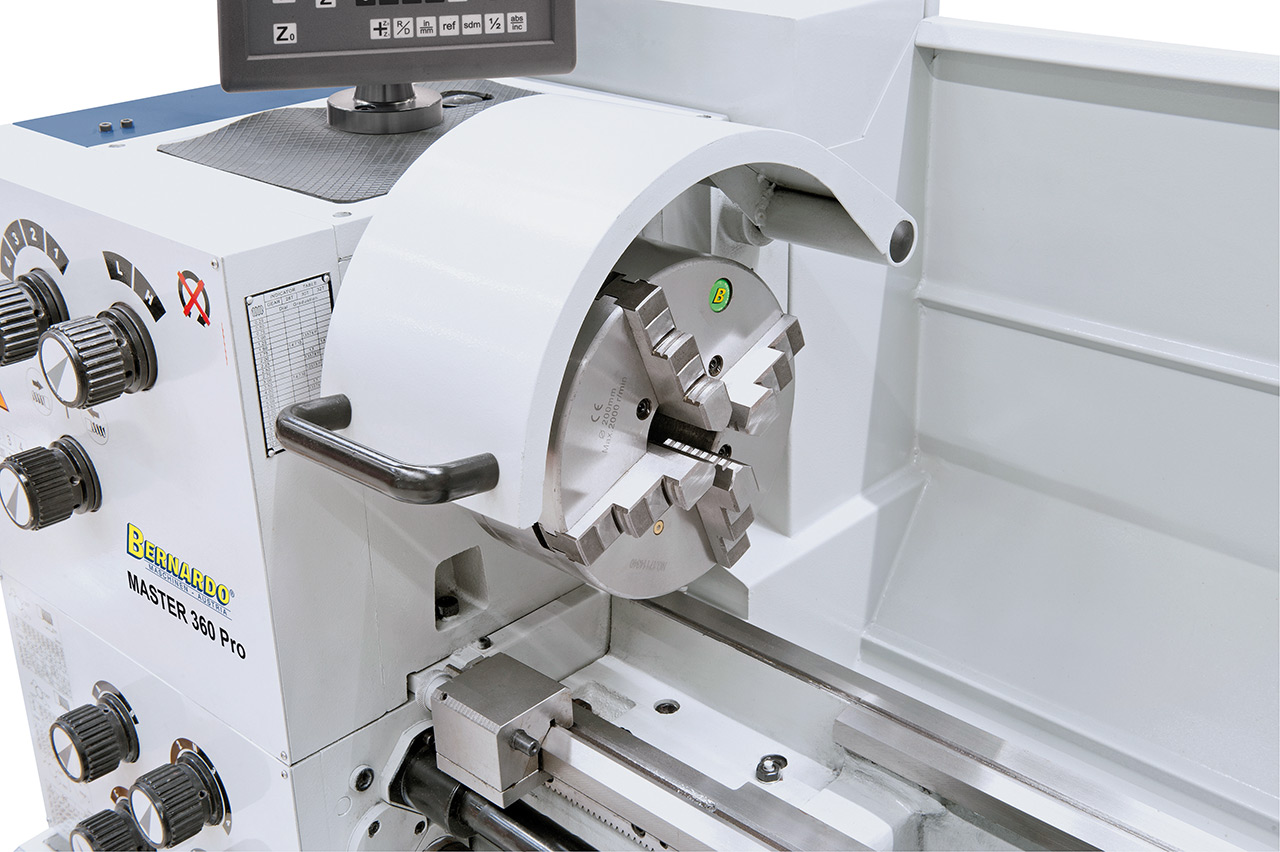

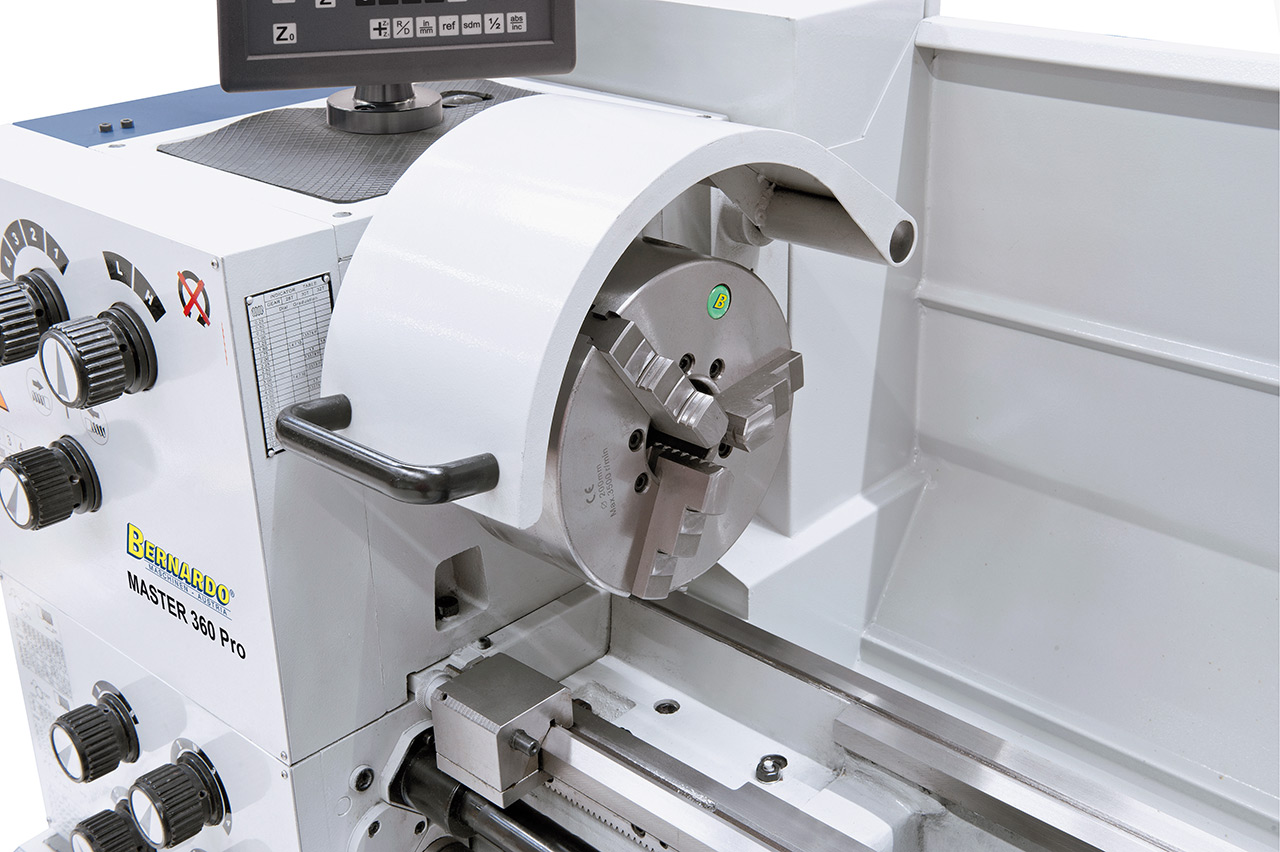

  • 3-Backenfutter DK11-200 mm / D5

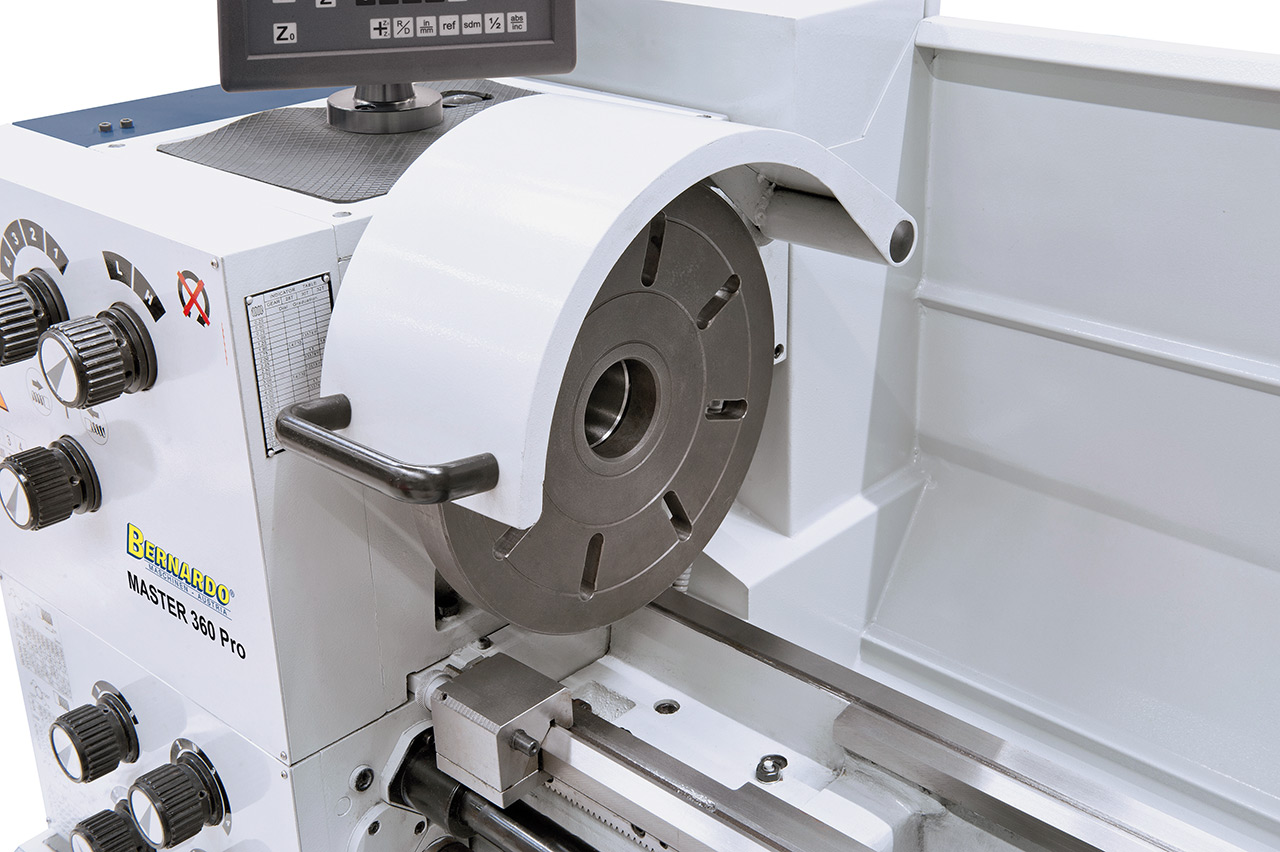

  • Planscheibe 200 mm / D5, nach DIN 55029
  • Feststehende Lünette – Durchlass diam. max. 70 mm
  • Mitlaufende Lünette – Durchlass diam. max. 60 mm
  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Aufspannscheibe 280 mm

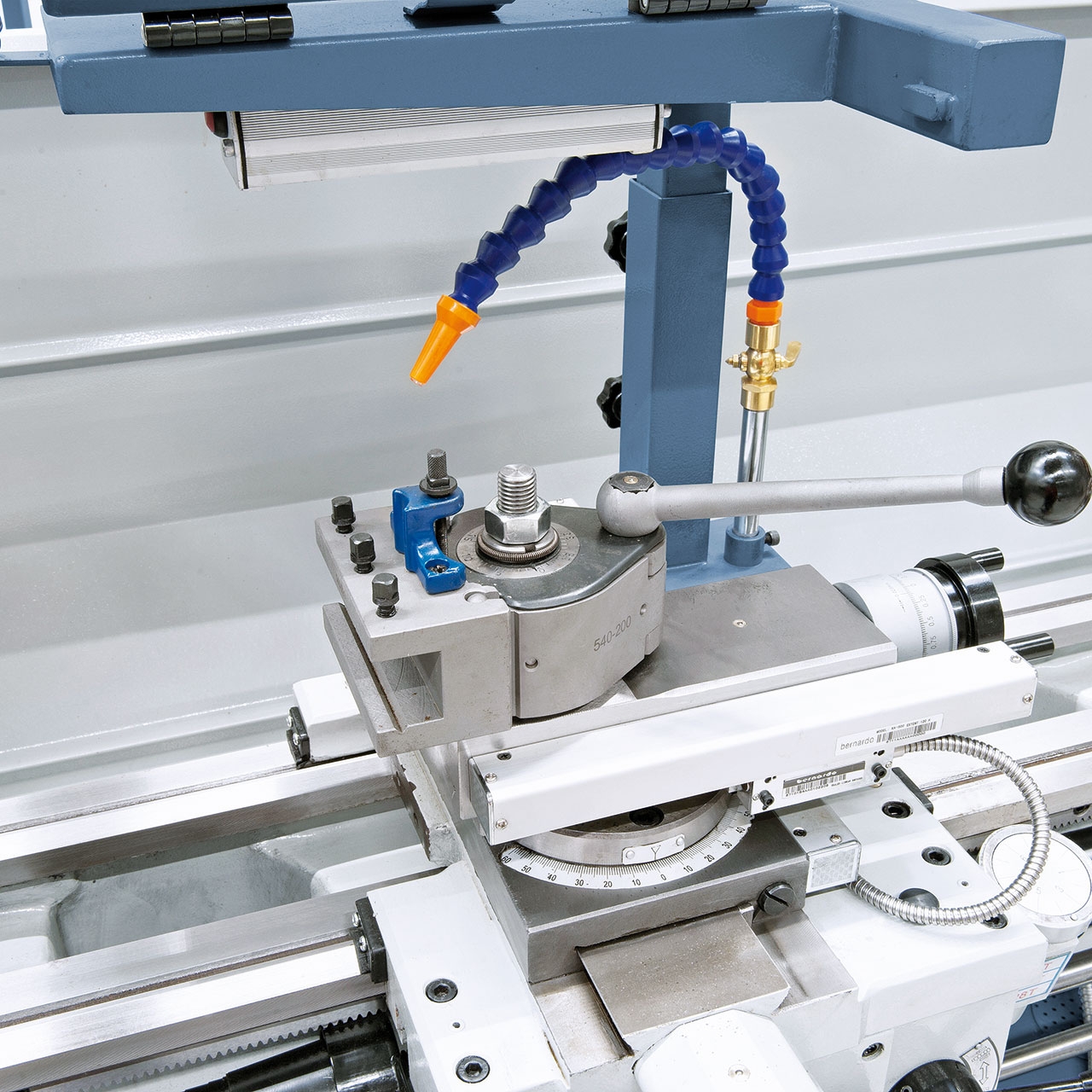

  • Vierfachstahlhalter

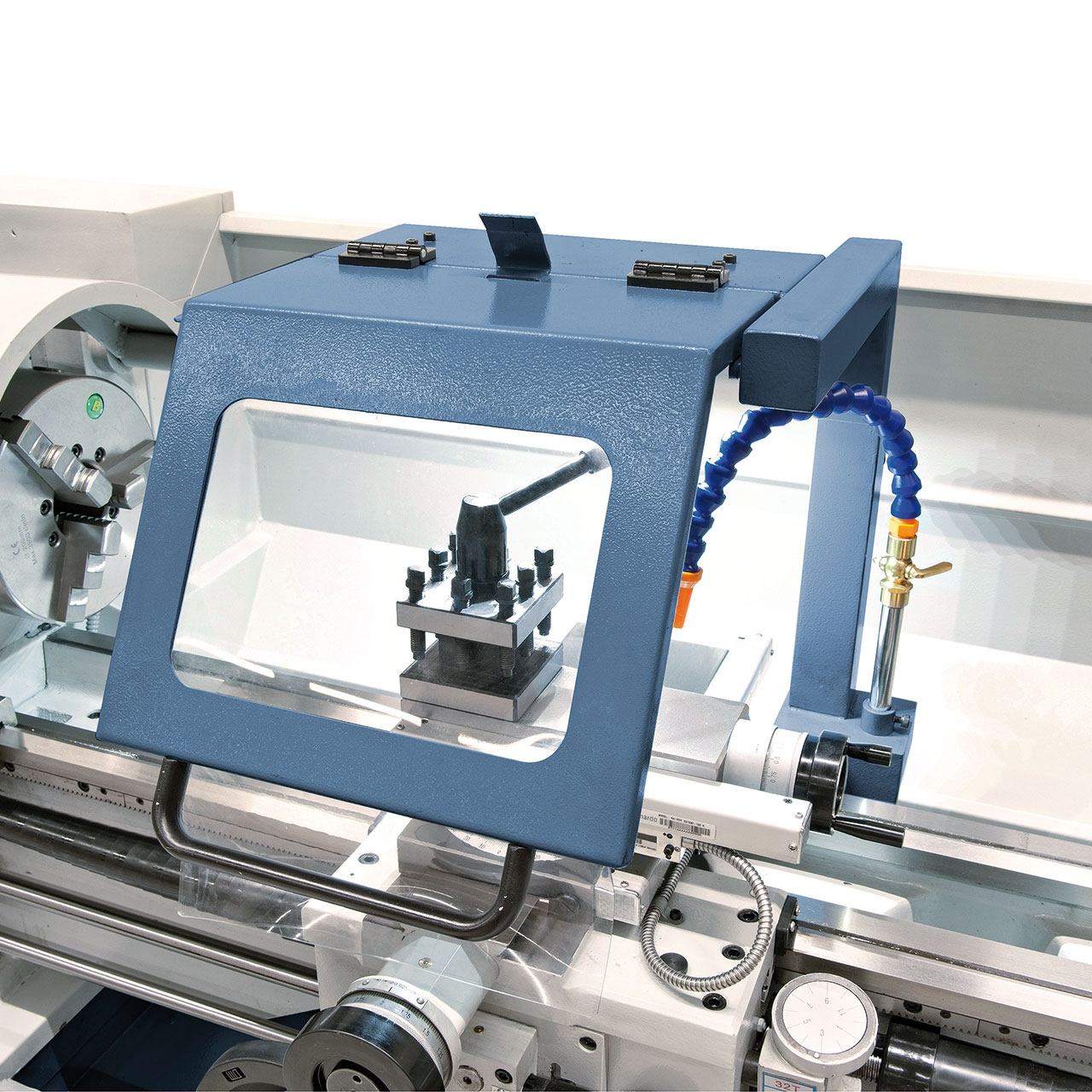

  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse

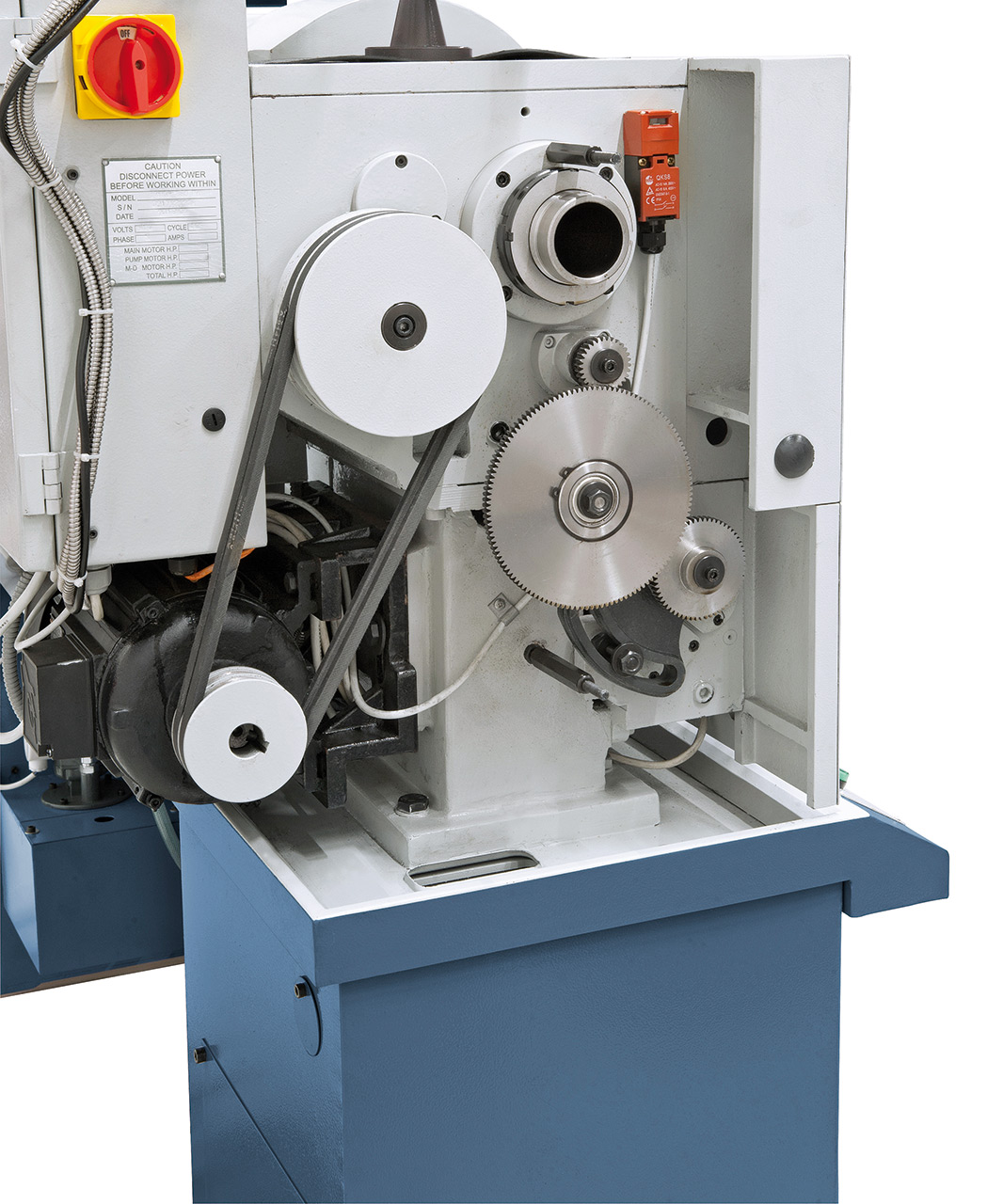

  • Wechselräder
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Motor mit Magnetbremse nach CE-Norm
  • Untergestell mit Schubladen
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
