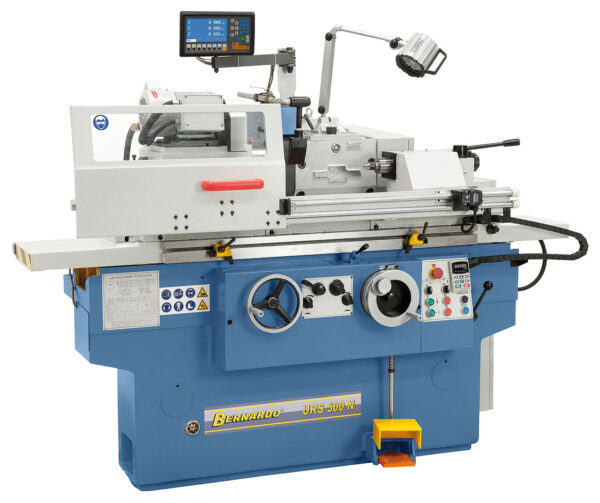

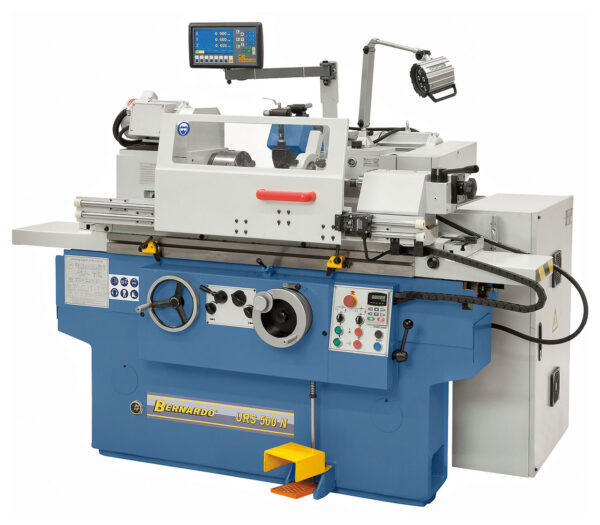

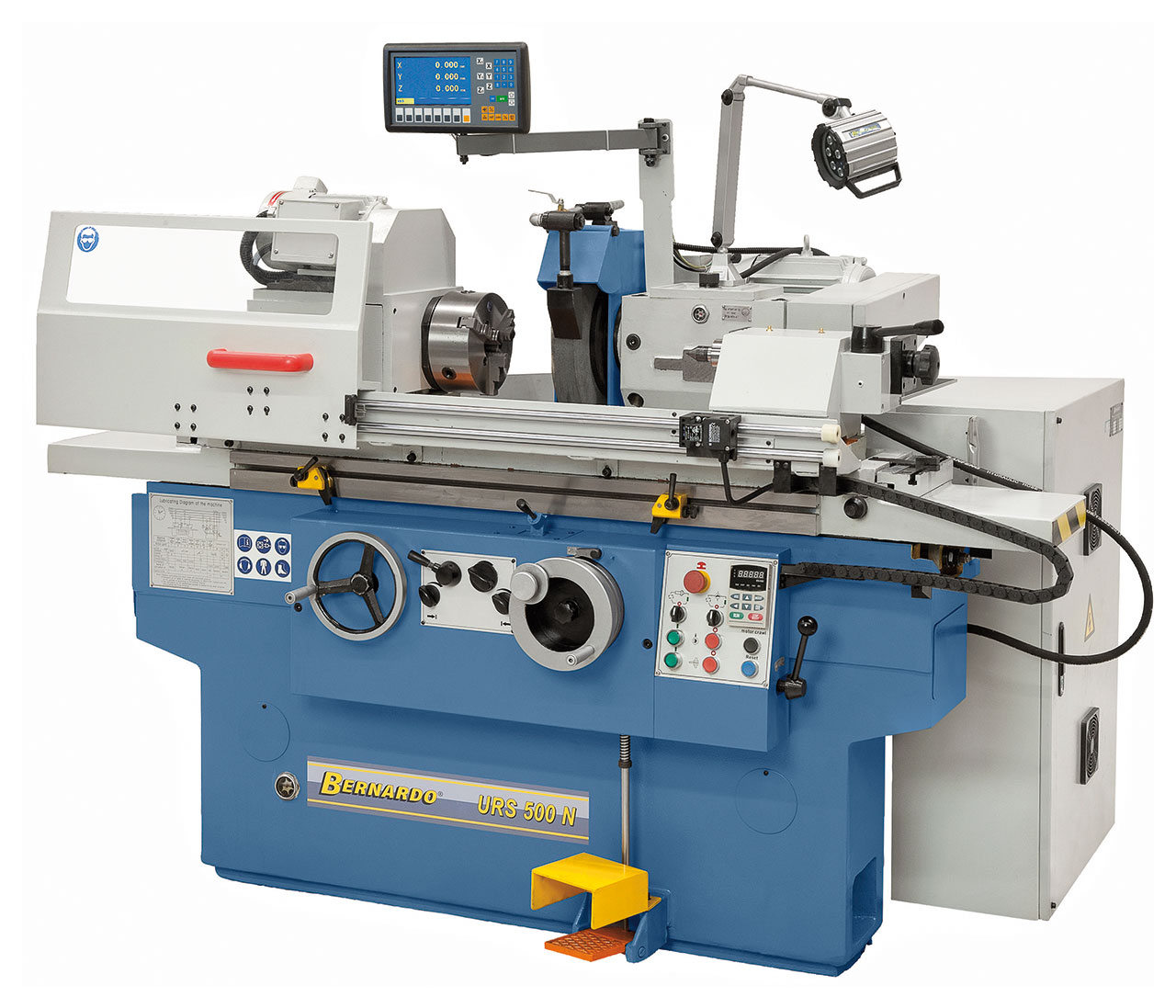

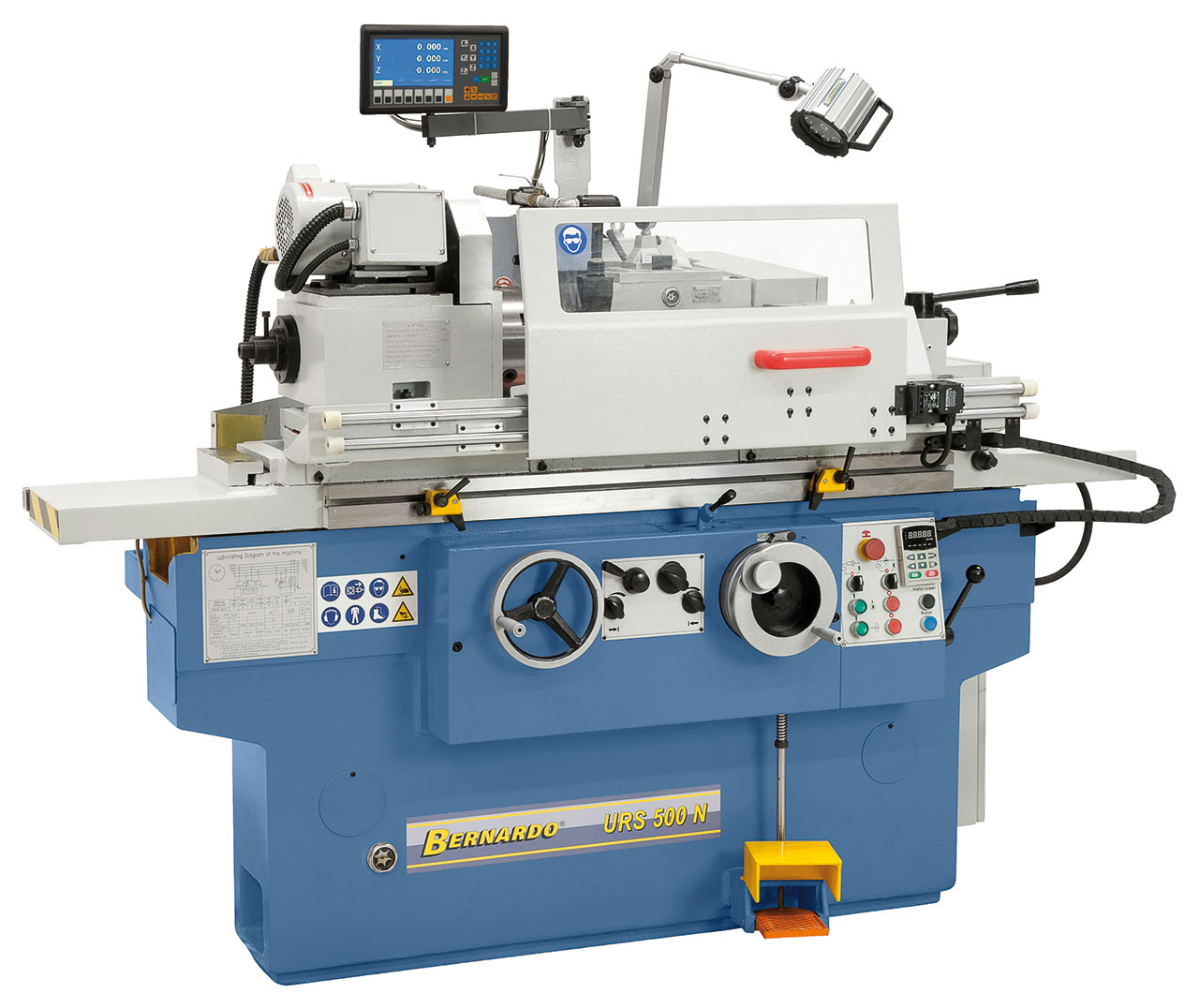

Bernardo Universal-Rundschleifmaschinen URS 500 N
29.297,80€
inkl. 19 % MwSt. zzgl. Versandkosten
Die Universal-Rundschleifmaschine URS 500 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 200 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
Die Universal-Rundschleifmaschine URS 500 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 200 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Technische Spezifikationen
|
Spitzenweite |
500 mm |
|
Spitzenhöhe |
135 mm |
|
Außenschleifdurchmesser |
8 ? 200 mm |
|
Max. Werkstückgewicht |
60 kg |
|
Innenschleifdurchmesser |
13 ? 100 mm |
|
Innenschleiftiefe max. |
125 mm |
|
Tischschwenkbereich max. |
+3° bis -9° |
|
Tischlängsbewegung max. |
600 mm |
|
Tischvorschub |
0,1 bis 4 m/min |
|
Man. Tischverfahrweg/Handumdrehung |
6 mm/U |
|
Spindelstock |
|
|
Spindeldrehzahl, stufenlos |
25 ? 220 U/min |
|
Spindelkonus |
MK 4 |
|
Schwenkbereich Arbeitsspindel |
90° |
|
Schleifspindelstock |
|
|
Schleifscheibengröße |
400 x 50 x 203 mm |
|
Schleifspindeldrehzahl |
1670 U/min |
|
Innenschleifspindeldrehzahl |
20000 U/min |
|
Schwenkbereich Schleifspindelstock |
+/- 30° |
|
Verfahrweg des Schleifkopfes |
200 mm |
|
Skalenteilung |
0,005 mm |
|
Reitstock |
|
|
Pinolenaufnahme |
MK 4 |
|
Pinolenweg |
35 mm |
|
Motorleistung |
|
|
Schleifspindel |
4,0 kW |
|
Arbeitsspindel |
0,75 kW |
|
Maschinenabmessung (B x T x H) |
2150 x 1450 x 1700 mm |
|
Gewicht ca. |
2170 kg |
Lieferumfang

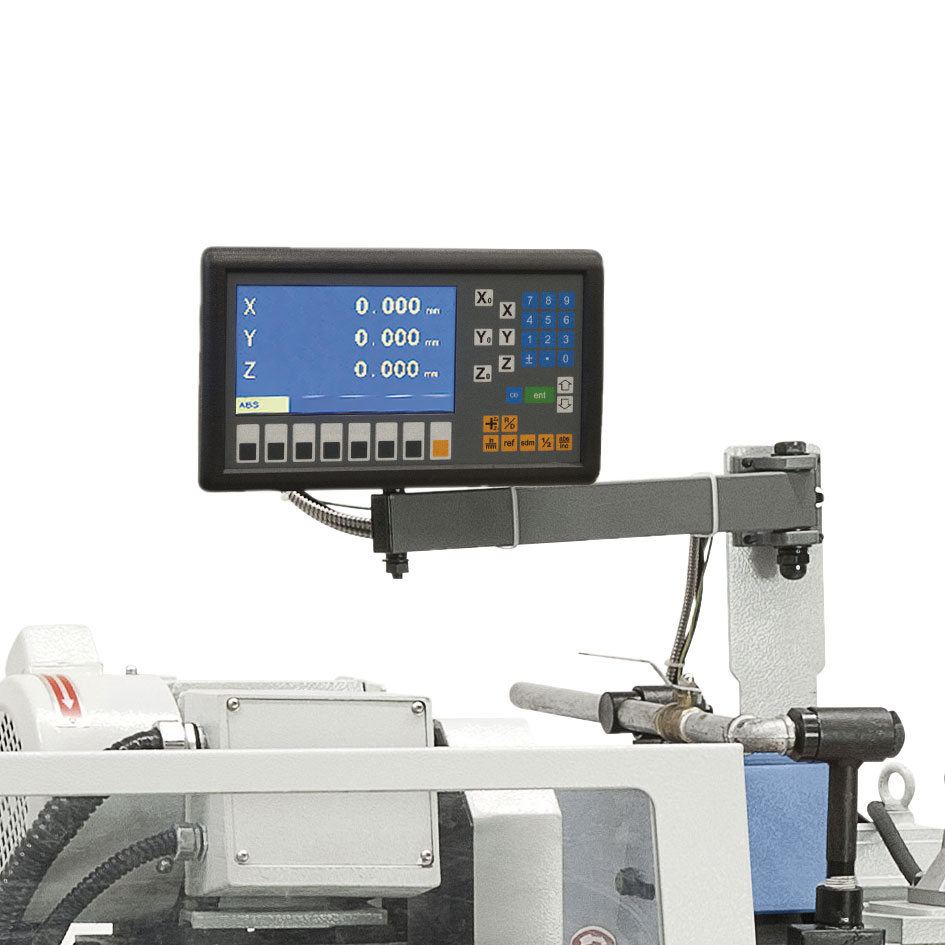

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Schleifscheibe
- Schleifscheibenflansch

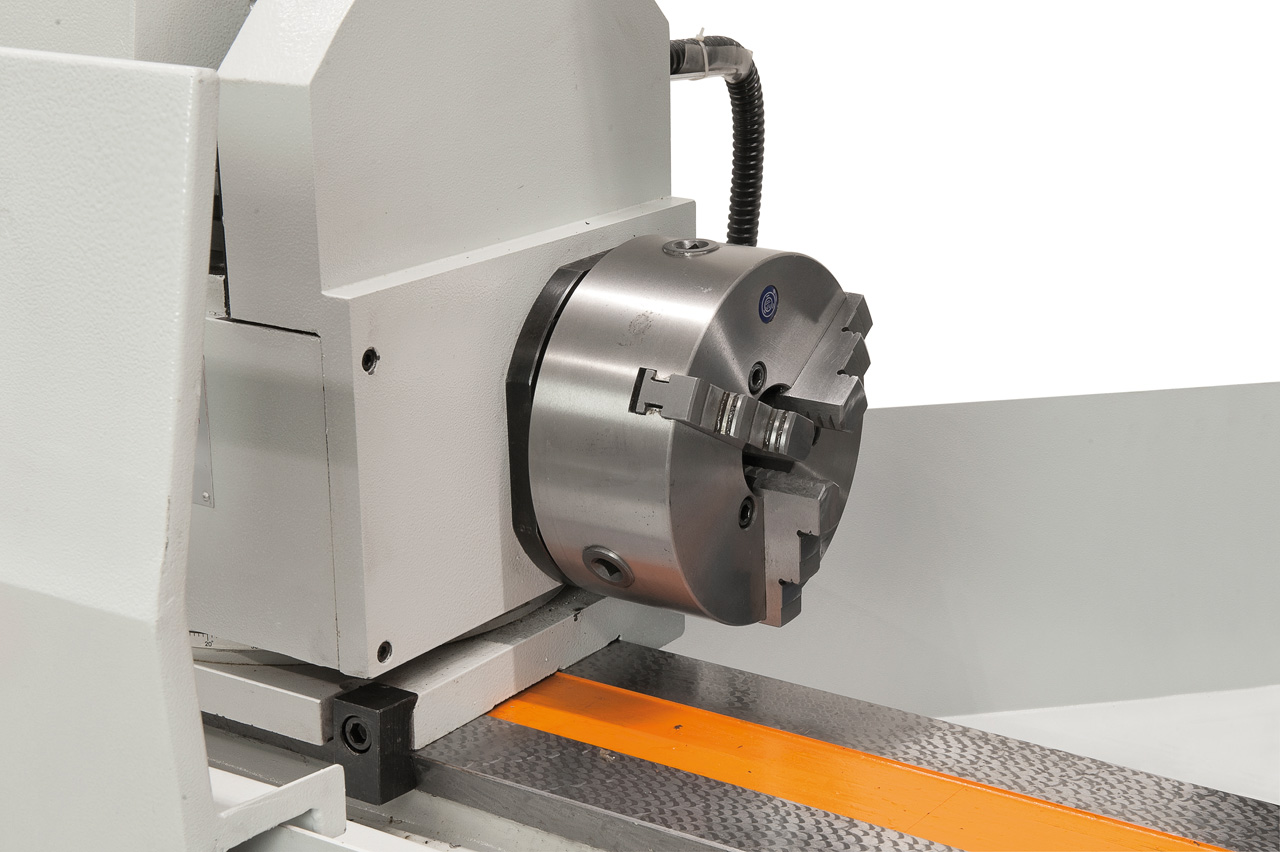

- 3-Backenfutter 200 mm
- Frequenzumrichter
- Offene Lünette
- Geschlossene Lünette

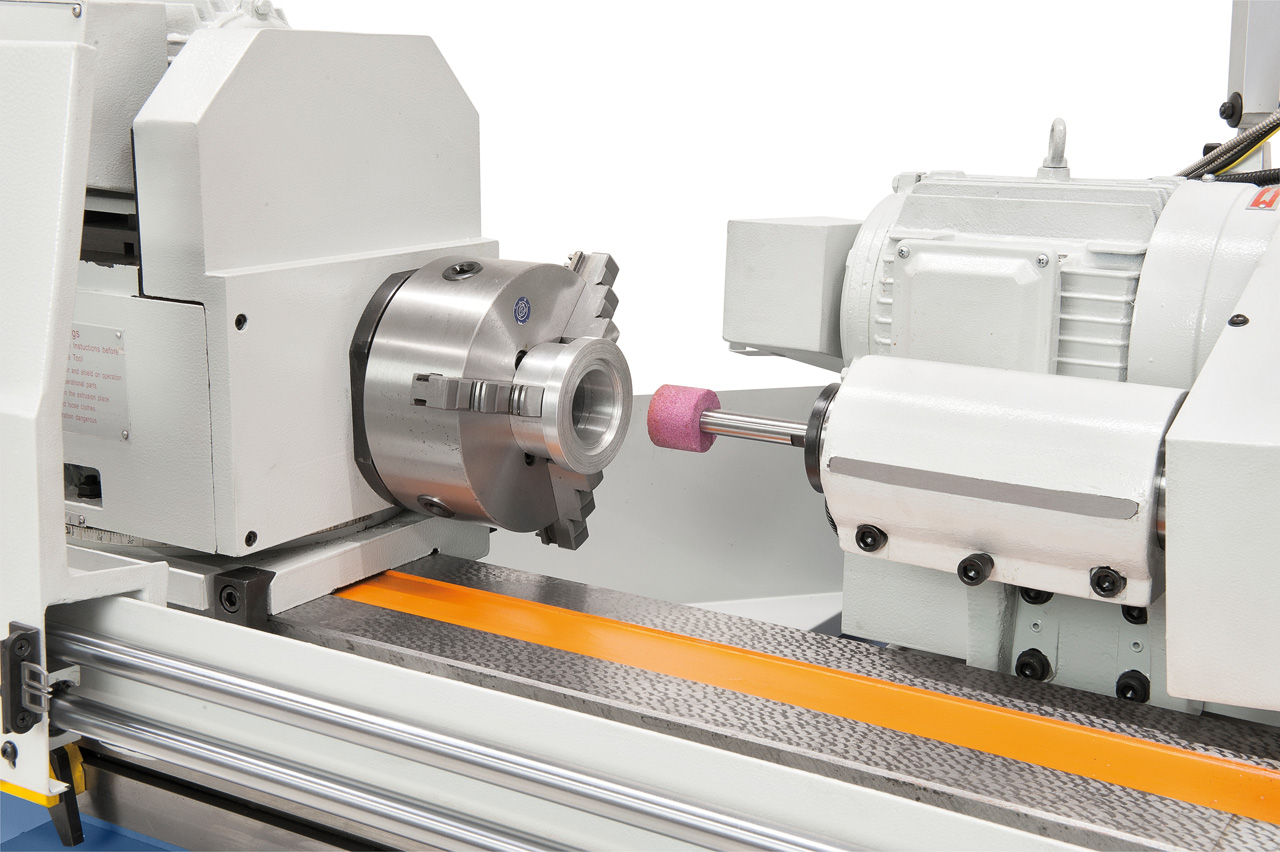

- Innenschleifeinrichtung
- LED-Maschinenleuchte
- Auswuchtstand
- Auswuchtdorn
- 2 Zentrierspitzen
- Kühlmitteleinrichtung
- Spritzschutz
- Schleifscheibenabrichter
- Werkstückmitnehmer
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Marke
Bernardo
