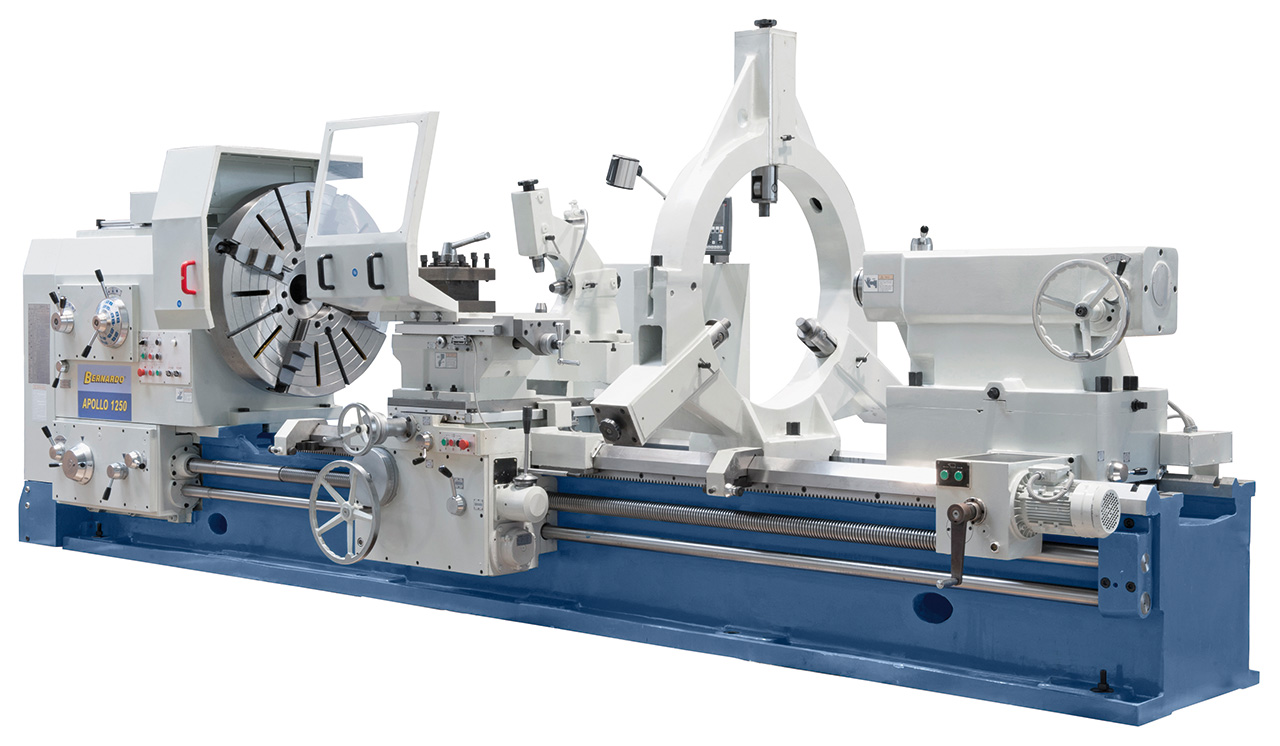

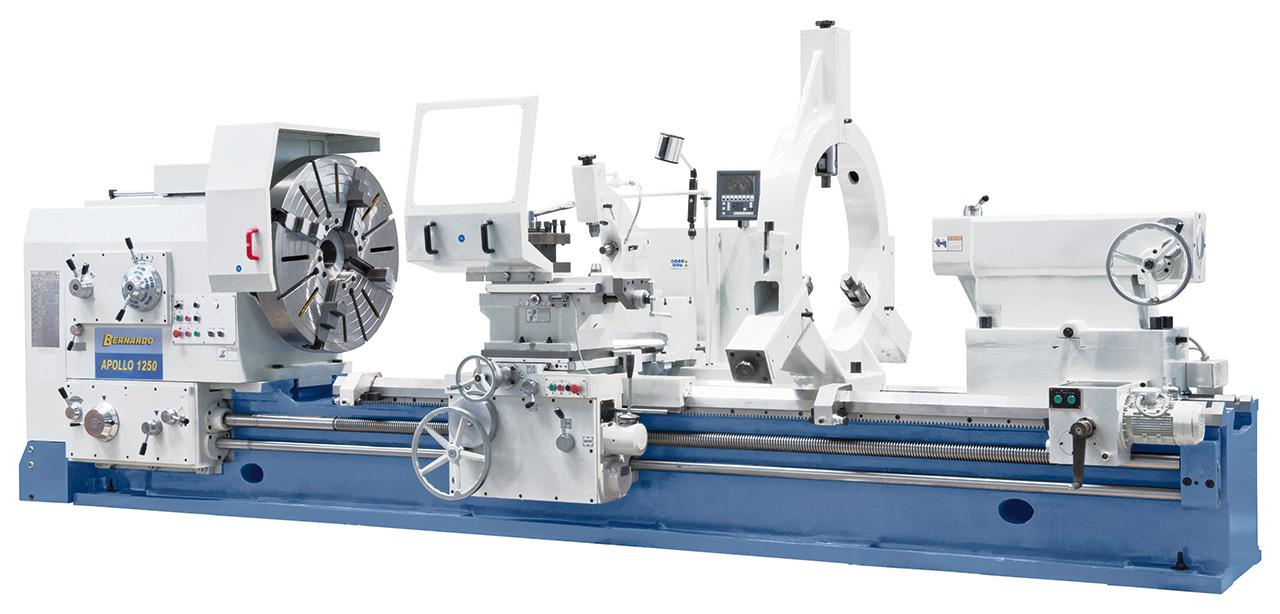

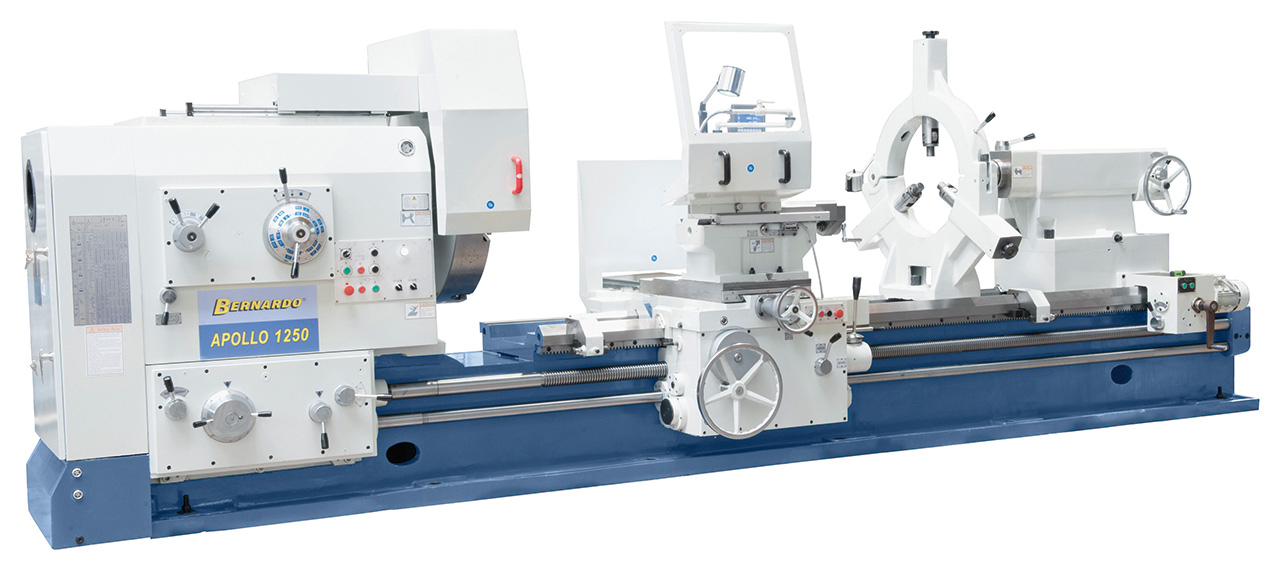

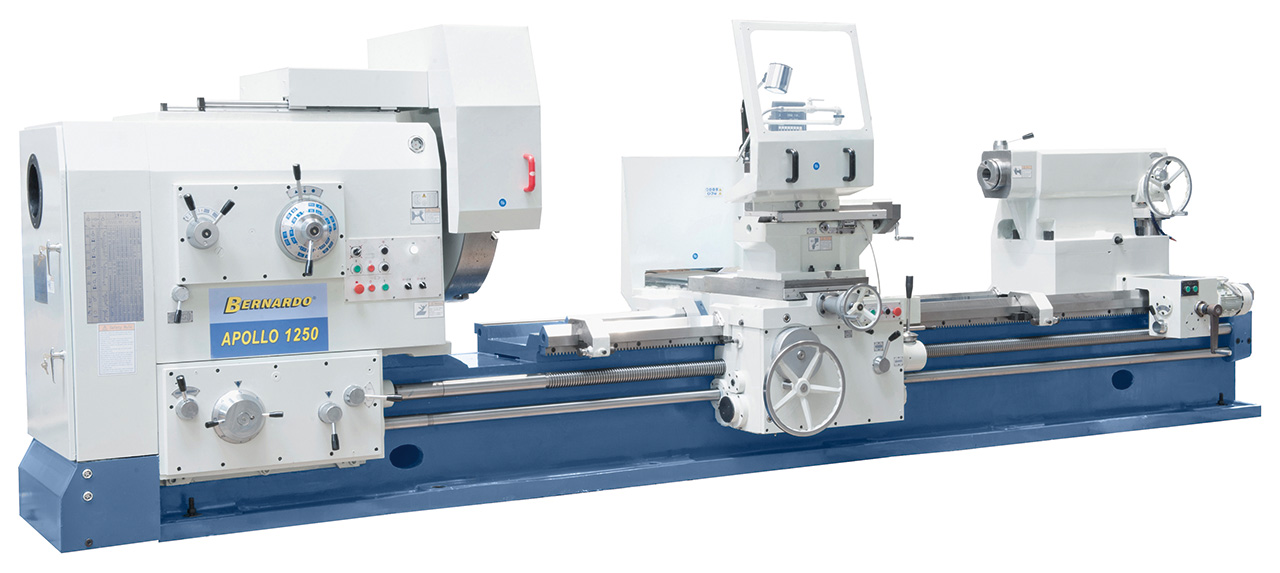

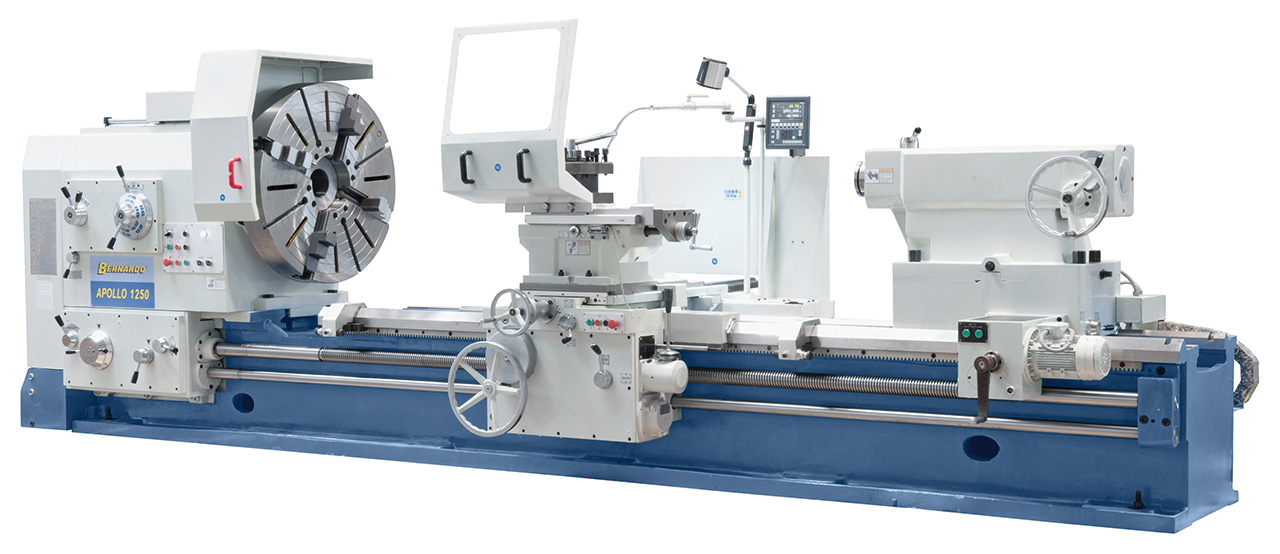

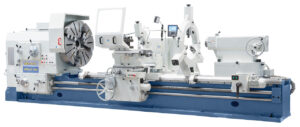

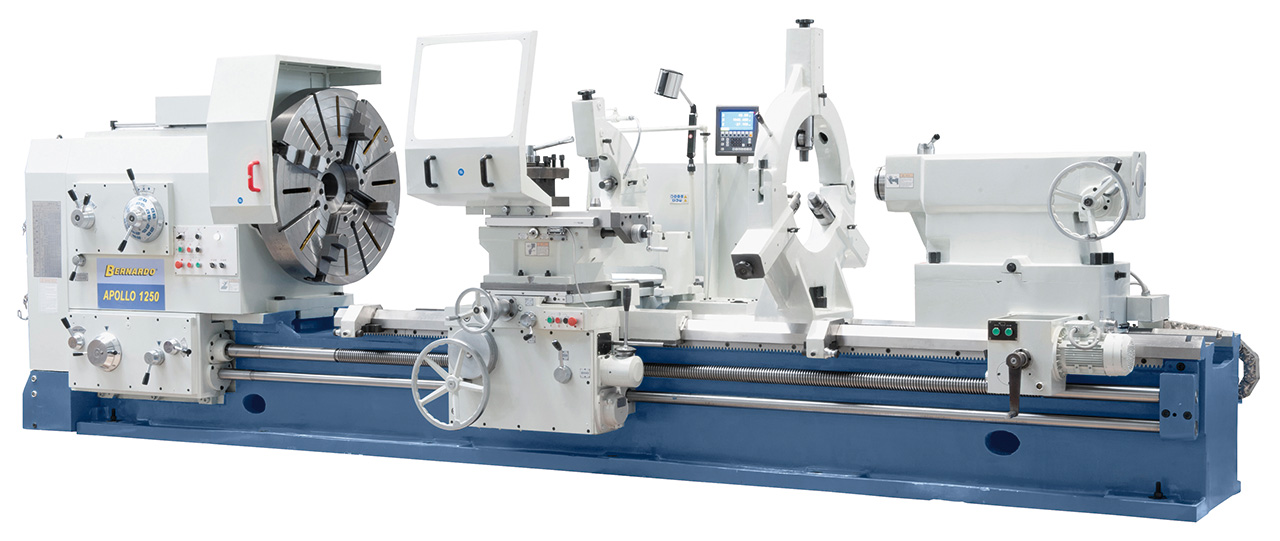

Beschreibung
- Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen ist das Bett mit kräftigen Rippen versehen

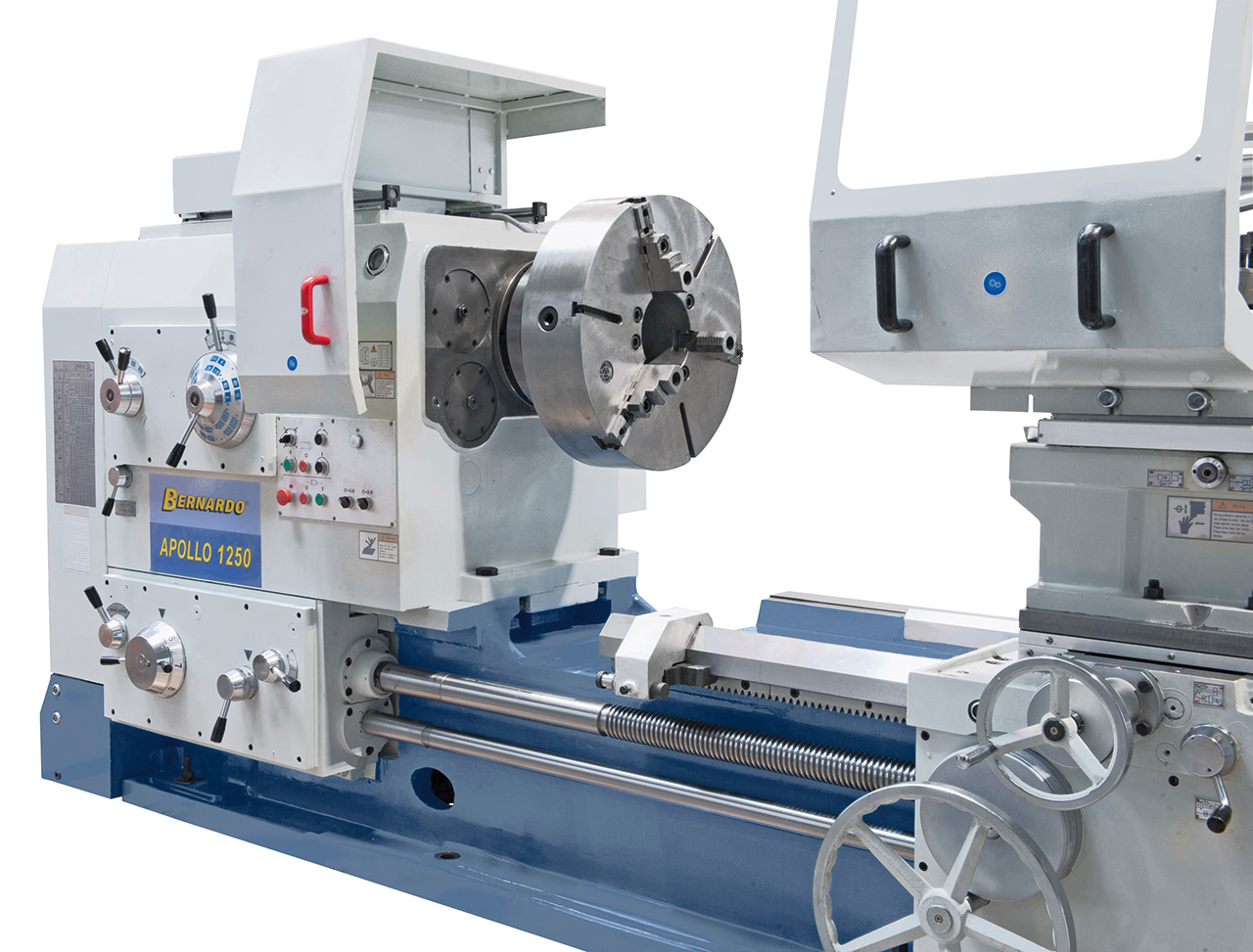

- Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen

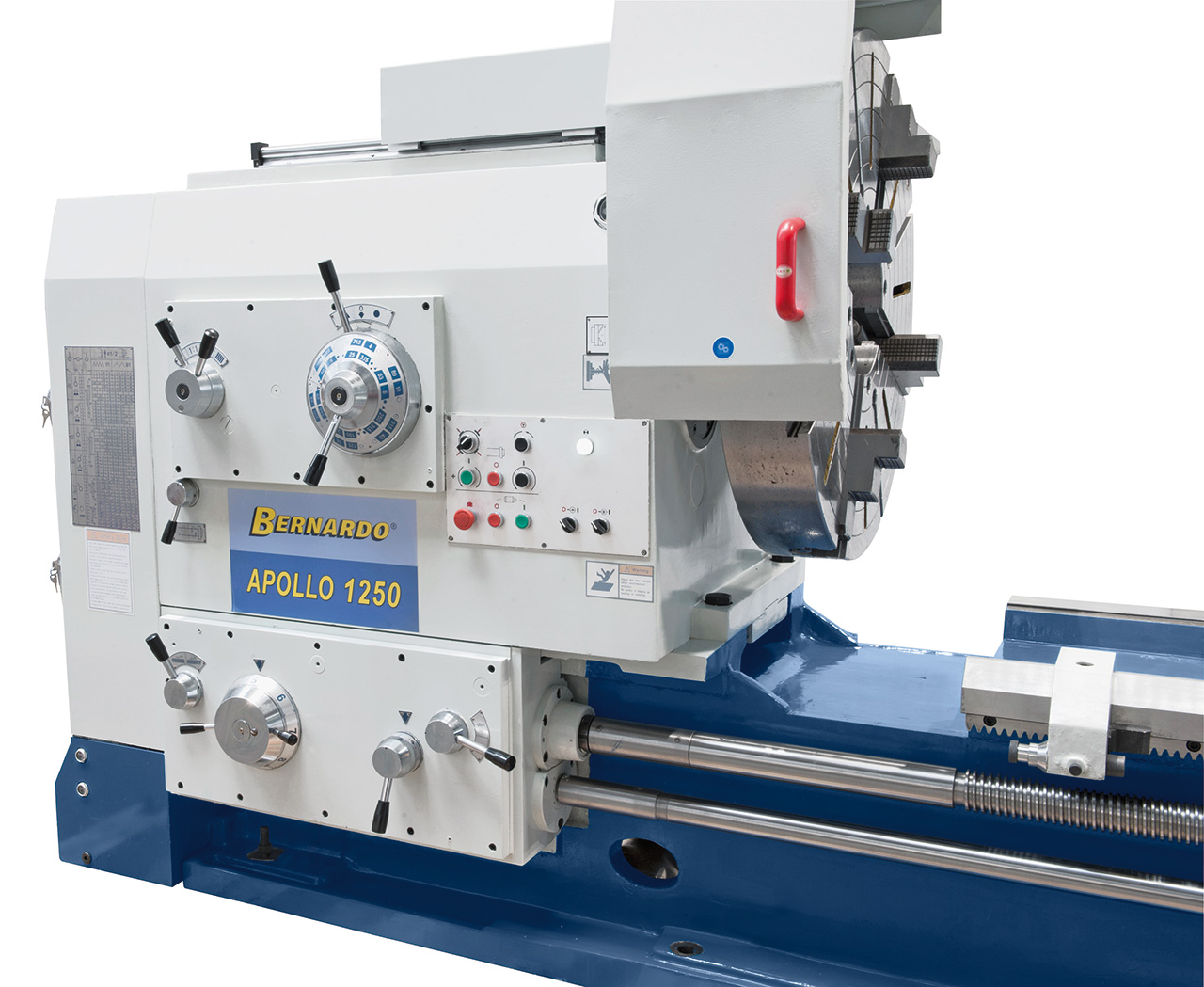

- Der geschlossene Getriebekasten ermöglicht eine große Anzahl an Vorschüben und Gewindesteigungen
- Großer Drehzahlbereich mit 33 Geschwindigkeiten für die Bearbeitung verschiedenster Werkstücke
- Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung

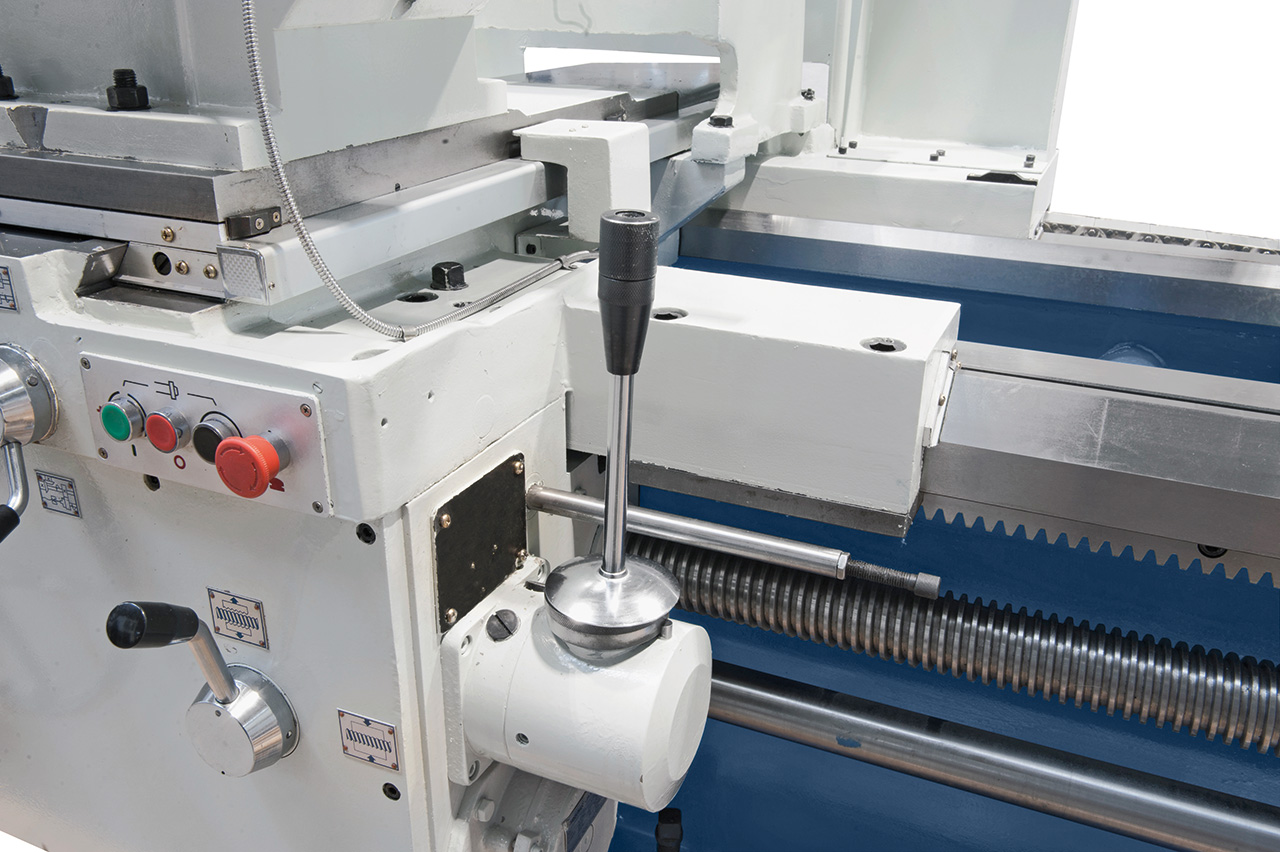

- Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen
Technische Spezifikationen
Spitzenweite |
8000 mm |
Drehdurchmesser |
|
über Bett |
1600 mm |
über Support |
1280 mm |
Verfahrwege |
|
x-Achse |
820 mm |
z-Achse |
7800 mm |
z1-Achse |
200 mm |
Werkstückgewicht max. |
6000 kg |
Bettbreite |
970 mm |
Schwenkbereich Oberschlitten |
± 180° |
Spindeldrehzahlen (vorwärts / zurück) |
(21) 2,5 – 250 / (12) 3,15 – 250 U/min |
Spindelbohrung |
130 mm |
Spindelaufnahme |
ISO A2-15 |
Vorschub |
|
x-Achse | z-Achse | z1-Achse |
0,064 – 12 mm/U |0,032 – 6 mm/U | 0,016 – 3 mm/U |
Eilgang |
|
x-Achse | z-Achse |
1870 mm/min | 3740 mm/min |
Gewindeschneiden |
|
metrisch | diametral |
(45) 1 – 120 mm | (42) 30 – 1/4 DP |
Modul | whitworth |
(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ |
Reitstockpinolenkonus / Ø |
metrisch 80 / 160 mm |
Reitstockpinolenhub |
300 mm |
Reitstockquerverstellung |
± 2,5 mm |
Motorleistung |
22 kW |
Länge x Breite |
11,04 x 2,06 m |
Höhe |
2,23 m |
Gewicht ca. |
21.020 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

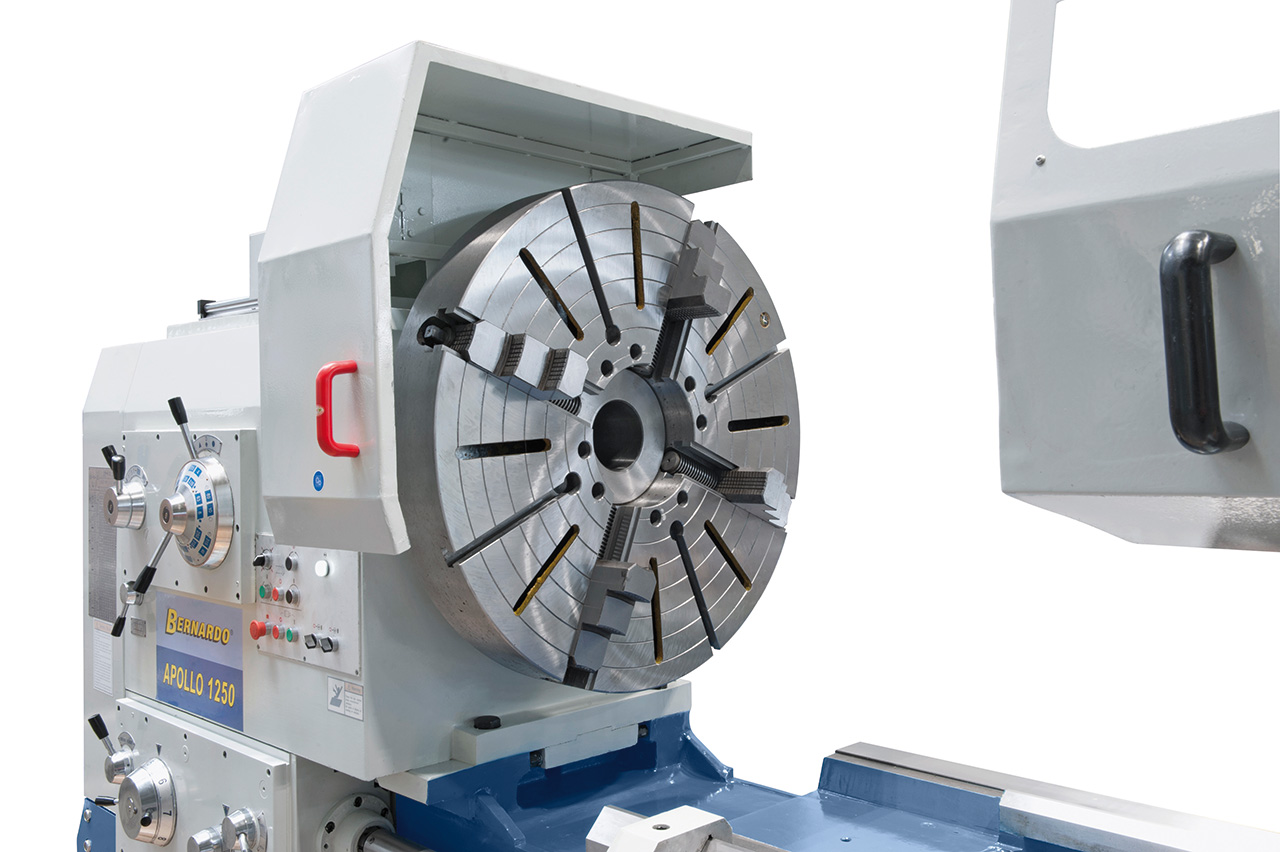

- Planscheibe 1400 mm
- Feststehende Lünette – Durchlass diam. 220 – 630 mm
- Mitlaufende Lünette – Durchlass diam. 50 – 220 mm
- Motorischer Reitstock
- Zentrierspitzen
- Zentralschmierung
- Erstbefüllung mit Shell Tellus 46
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Reduzierhülsen
- Fundamentschrauben
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
