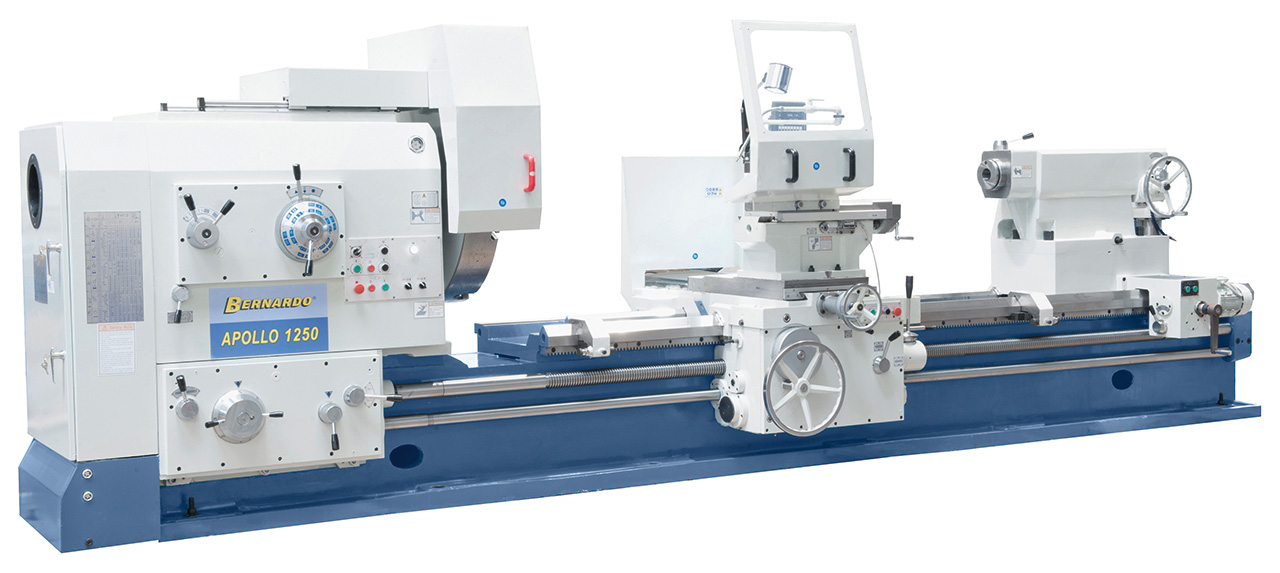

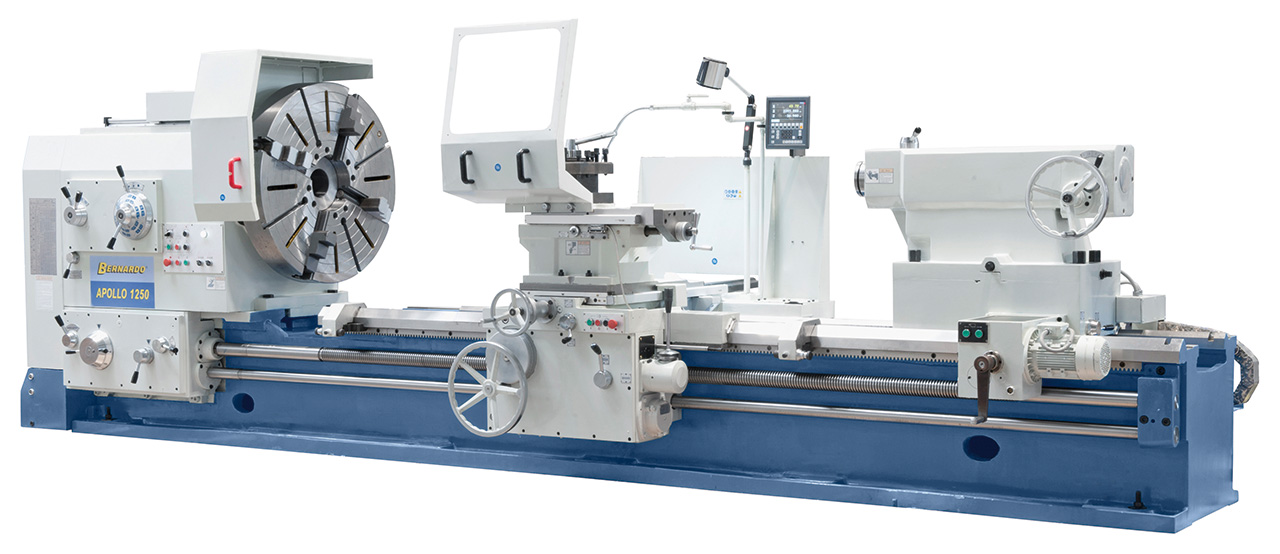

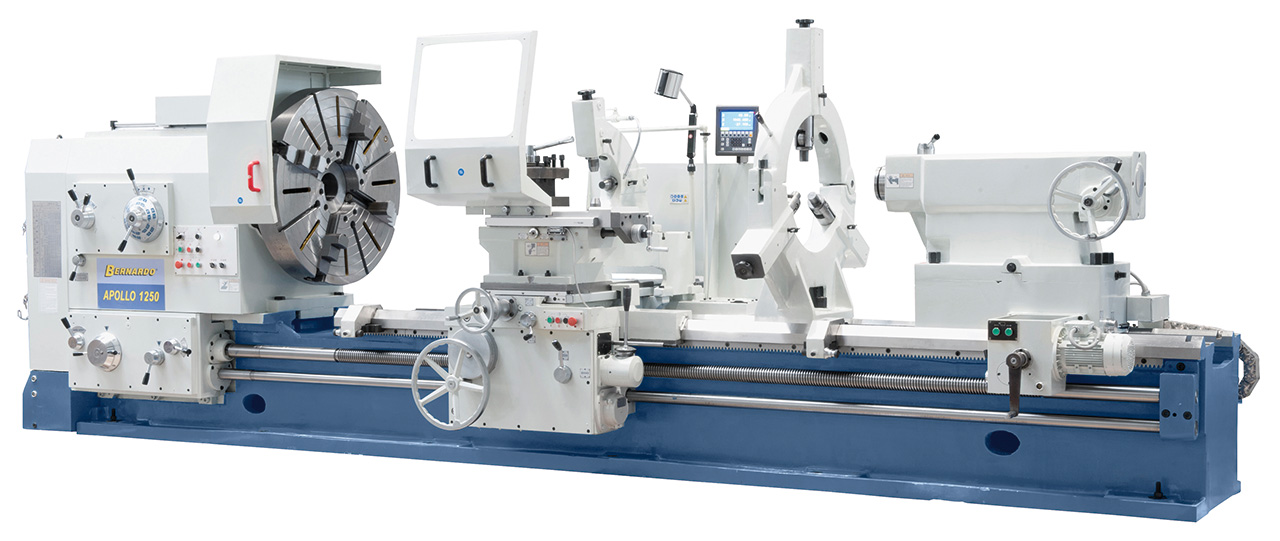

Bernardo Schwerdrehmaschinen APOLLO 1250 x 1500

Name: Bernardo Schwerdrehmaschinen APOLLO 1250 x 1500
SKU: 03-1375XL
Availability: OutOfStock

Preis jetzt unverbindlich anfragen

inkl. 19 % MwSt. zzgl. Versandkosten

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Enter your email address to join the waitlist for this product

Artikelnummer: 03-1375XL Kategorie: Schwerdrehmaschine

Beschreibung

Das Maschinenbett ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen

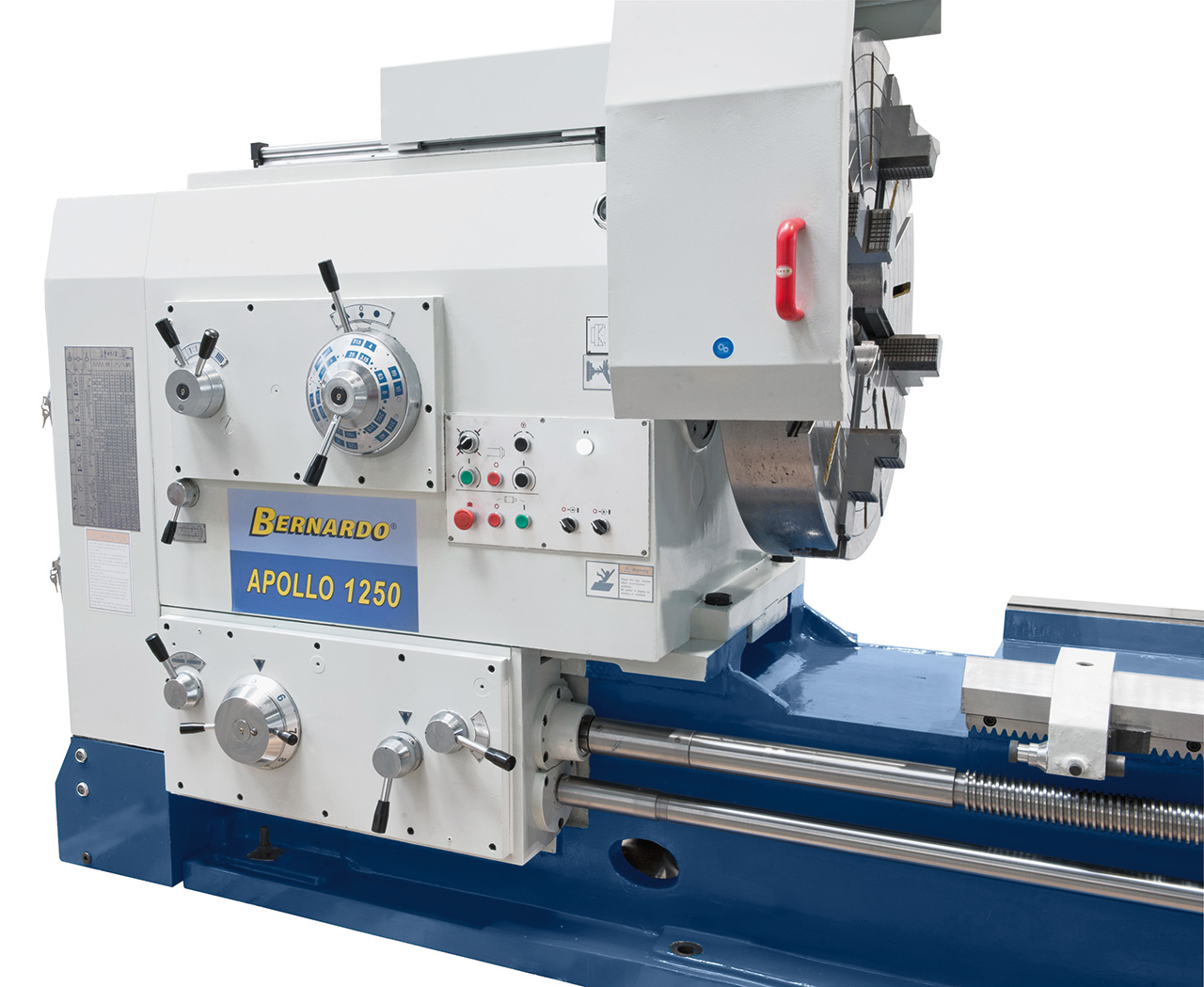

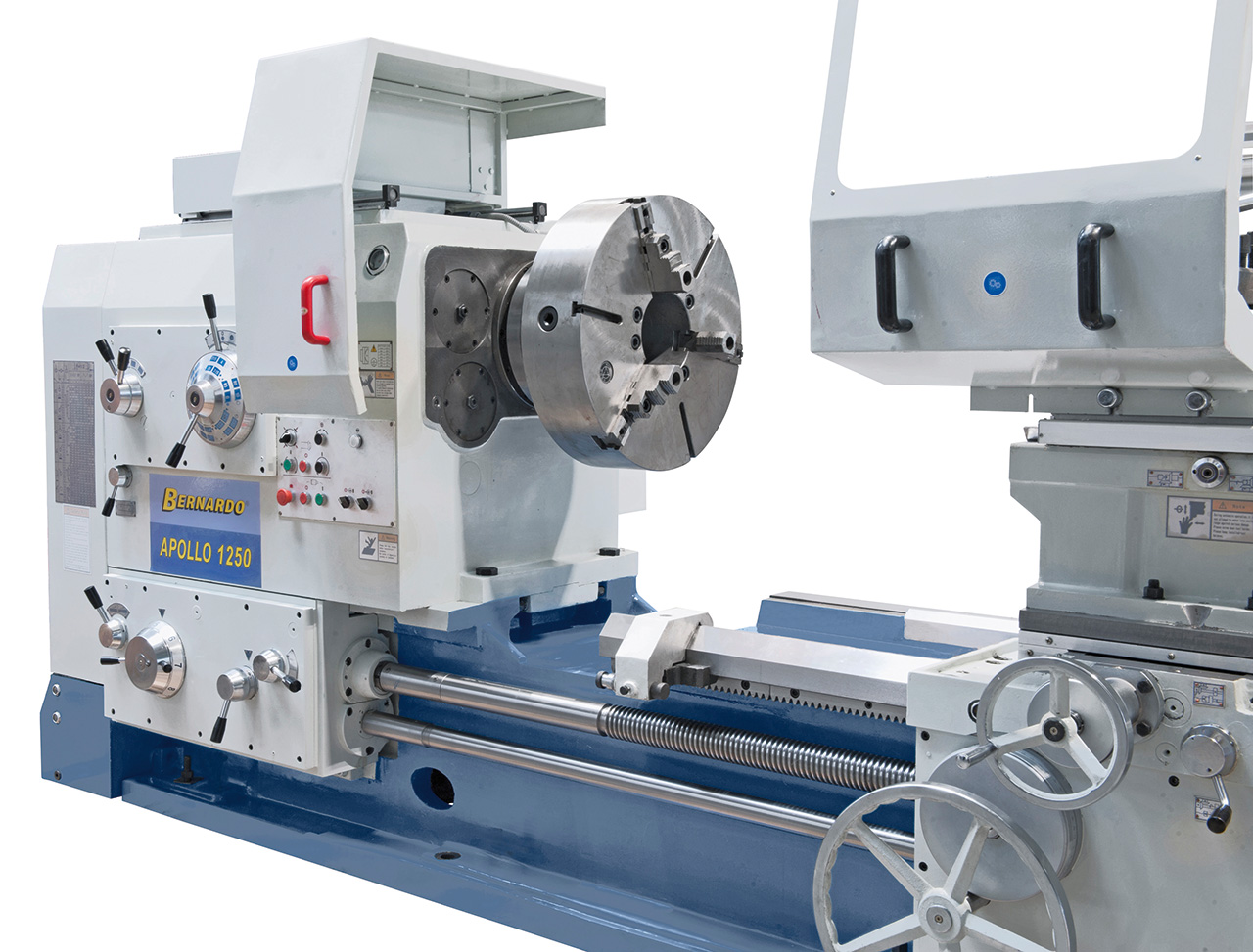

Der Spindelkasten aus Guss mit großer Wandstärke und kompakter Konstruktion garantiert Starrheit und Stabilität
Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
Für die Bearbeitung unterschiedlichster Werkstücke verfügt die Maschine über einen Drehzahlbereich von 3,15 – 400 U/min mit 36 Geschwindigkeiten
Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung

Technische Spezifikationen

Spitzenweite	1500 mm
Drehdurchmesser
über Bett	1250 mm
über Support	900 mm
Verfahrwege
x-Achse	630 mm
z-Achse	1300 mm
z1-Achse	300 mm
Werkstückgewicht max.	6000 kg
Bettbreite	755 mm
Schwenkbereich Oberschlitten	± 180°
Spindeldrehzahlen (vorwärts / zurück)	(24) 3,15 – 315 / (12) 5 – 400 U/min
Spindelbohrung	130 mm
Spindelaufnahme	ISO A2-15
Vorschub
x-Achse \| z-Achse \| z1-Achse	0,064 – 12 mm/U \|0,032 – 6 mm/U \| 0,016 – 3 mm/U
Eilgang
x-Achse \| z-Achse	1870 mm/min \| 3740 mm/min
Gewindeschneiden
metrisch \| diametral	(45) 1 – 120 mm \| (42) 30 – 1/4 DP
Modul \| whitworth	(46) 0,5 – 60 mm \| (48) 0,5 – 60 GPZ
Reitstockpinolenkonus / Ø	metrisch 80 / 160 mm
Reitstockpinolenhub	300 mm
Reitstockquerverstellung	± 2,5 mm
Motorleistung	22 kW
Länge x Breite	4,6 x 1,88 m
Höhe	1,92 m
Gewicht ca.	10.050 kg

Lieferumfang

3-Achs-Digitalanzeige ES-12 V mit LCD-Display

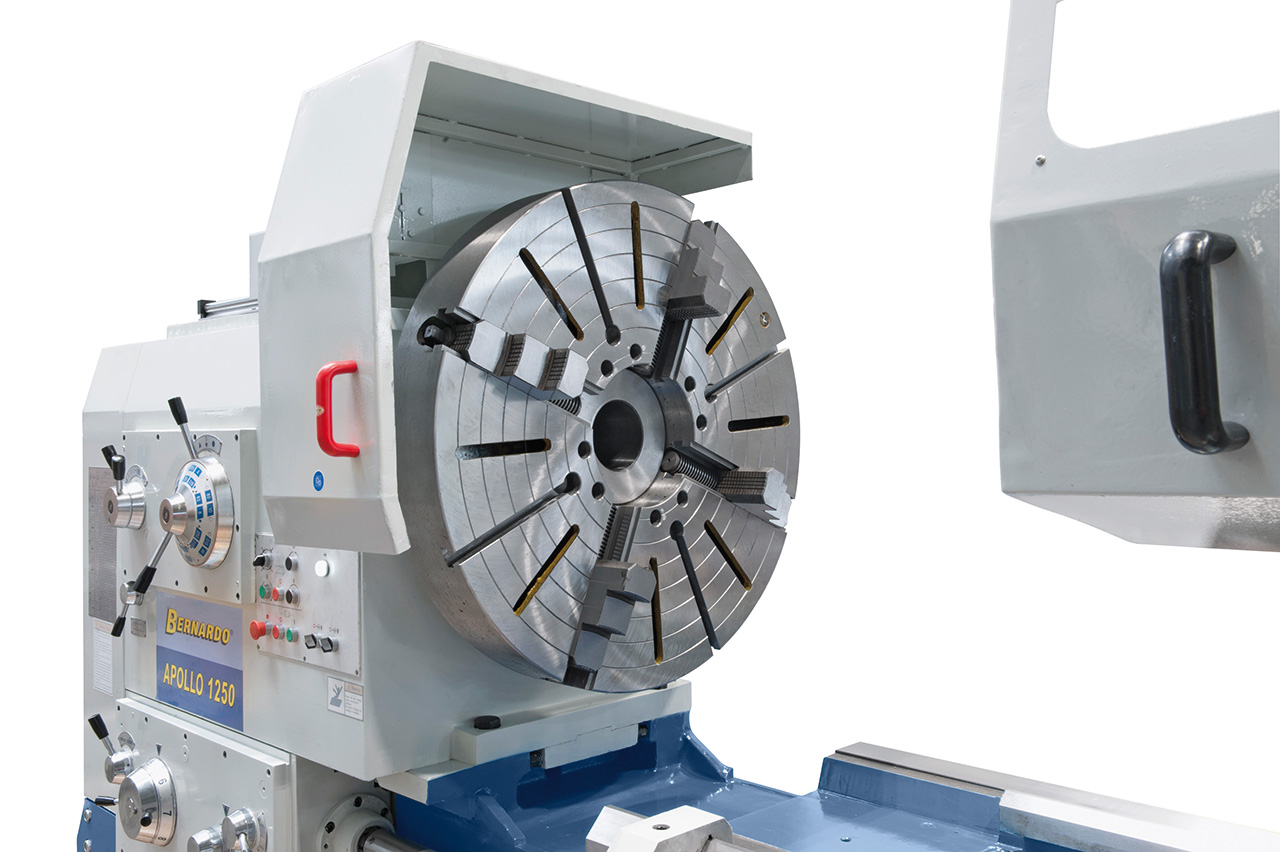

Planscheibe 1000 mm

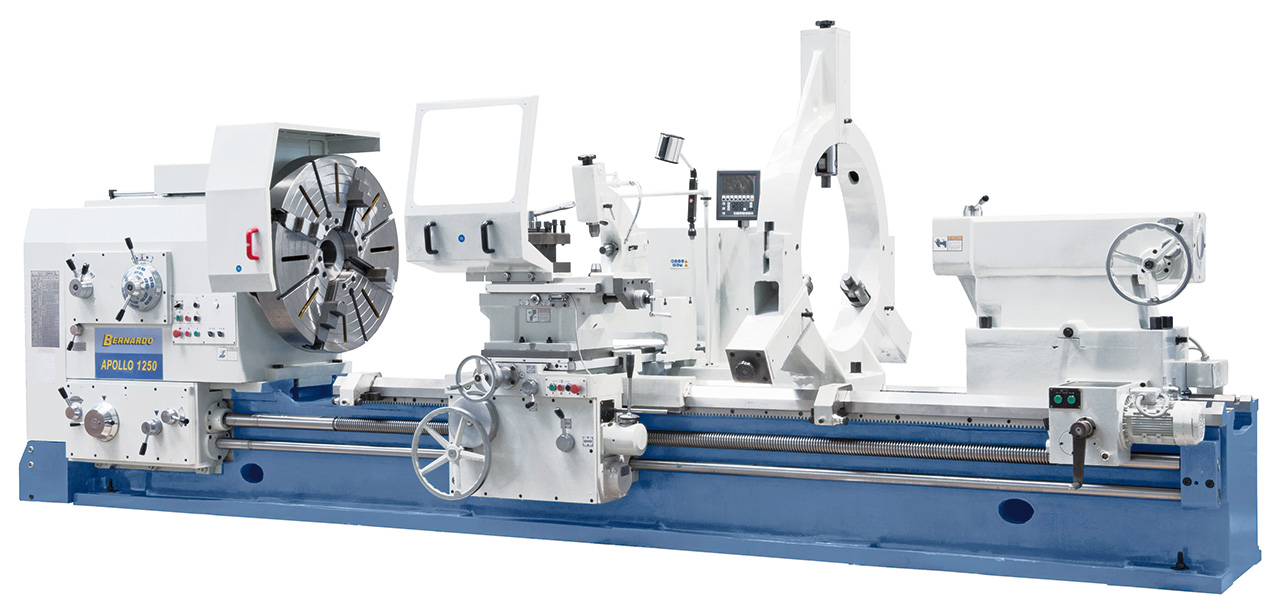

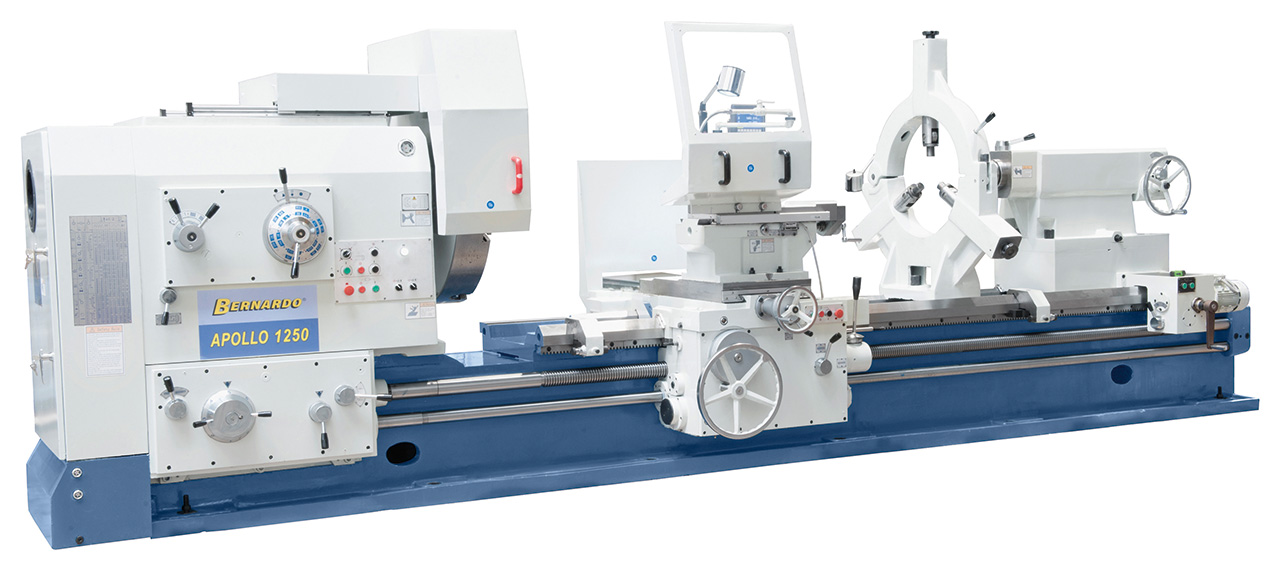

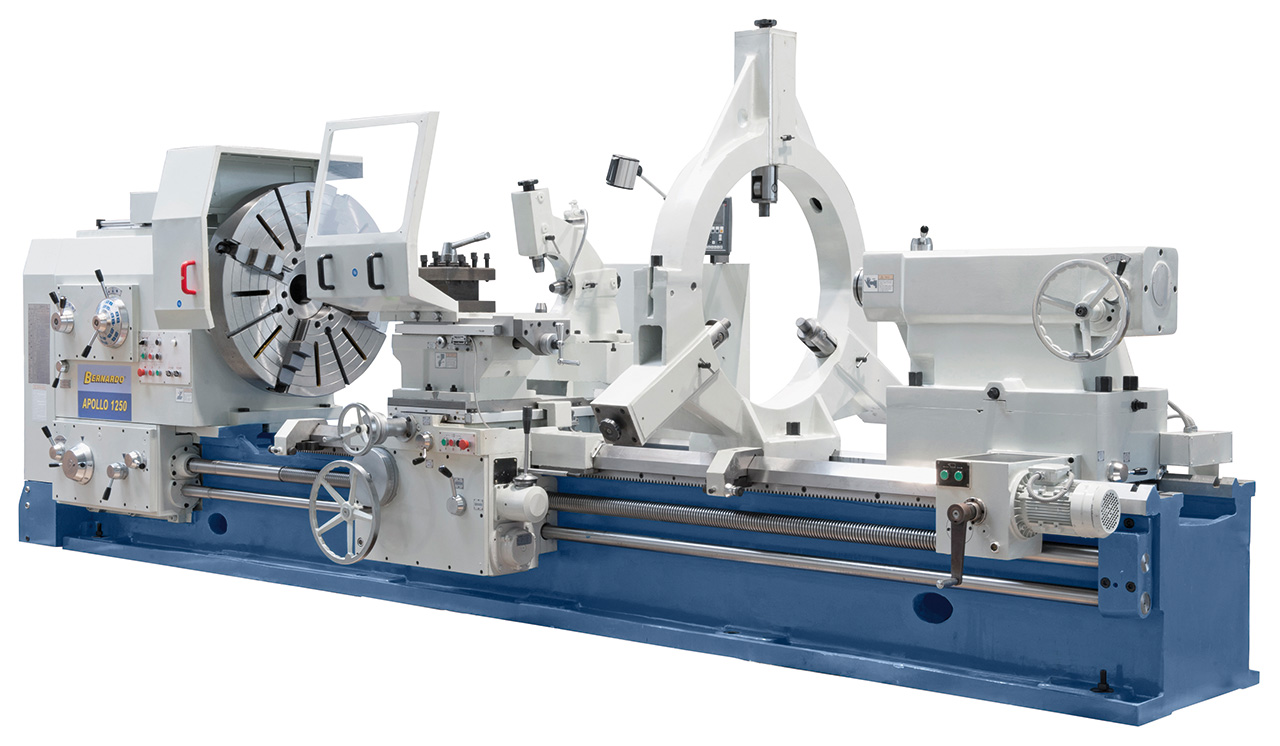

Feststehende Lünette – Durchlass diam. 50 – 590 mm
Mitlaufende Lünette – Durchlass diam. 50 – 220 mm
Zentrierspitzen
Zentralschmierung
Erstbefüllung mit Shell Tellus 46
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Kühlmitteleinrichtung
LED-Maschinenleuchte
Reduzierhülsen
Fundamentschrauben

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
