Bernardo Schraubstöcke NC-Maschinenschraubstock CHV 100 V
1.915,90€
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: ca. 5 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
- geeignet für den Einsatz auf Bearbeitungszentren, im Werkzeug-, Vorrichtungs- und Formenbau
- der stabile Grundkörper aus Sprährohguss ist gehärtet und geschliffen
- Spannsystem mechanisch / hydraulisch über Handkurbel
- horizontal, seitlich und vertikal einsetzbar
- Ausrichten auf dem Tisch über Quernut, längs auf Anfrage
- Spindel gegen Schmutz und Späne geschützt
- integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- hohe und sichere Spannkraft mit geringem körperlichen Einsatz
- lange Flachbahnführung der beweglichen Backe
- verschiedene Sonderbacken verfügbar
- die Gesamtlänge des Spanners bleibt auch bei großen Werkstücken gleich
- Sonderausführung auf Anfrage: Nuten und Befestigungsbohrungen, …….

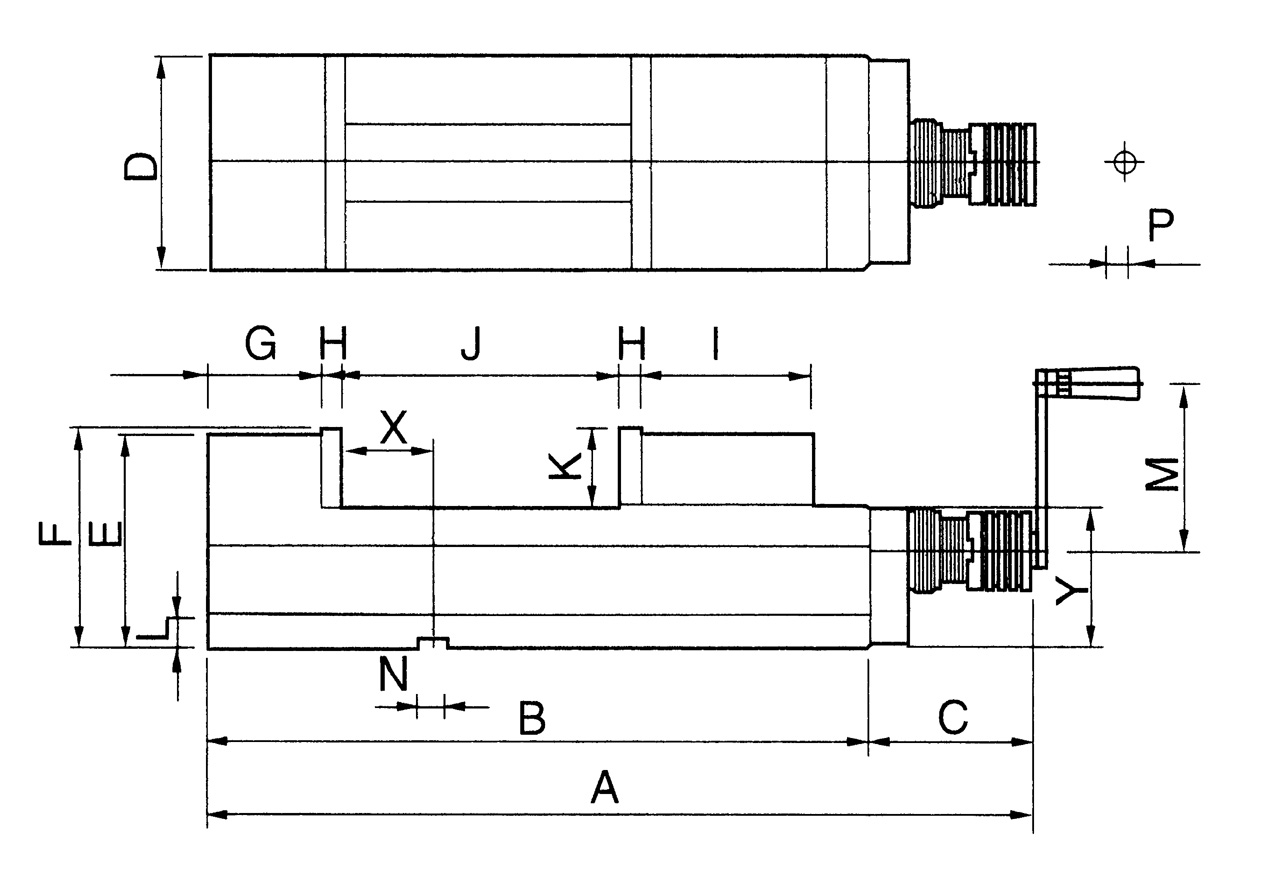

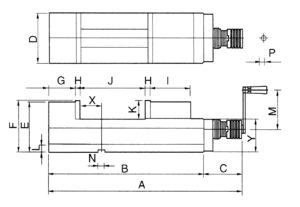

Technische Spezifikationen
|
A |
475 mm |
|
B |
340 mm |
|
C |
135 mm |
|
D |
101 mm |
|
E |
130 mm |
|
F |
133 mm |
|
G |
65 mm |
|
H |
15 mm |
|
I |
105 mm |
|

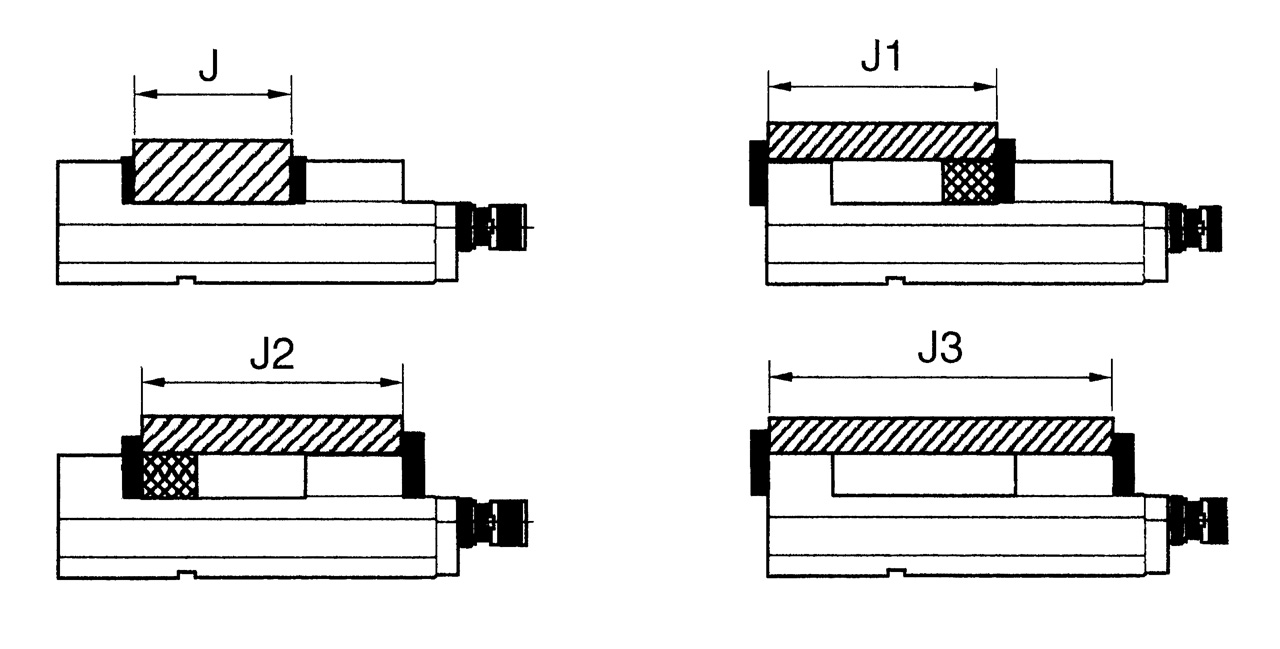

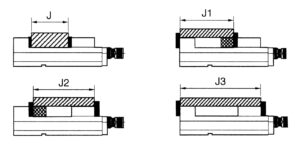

J |
0 – 125 mm |
|
J1 |
125 – 190 mm |
|
J2 |
125 – 230 mm |
|
J3 |
125 – 320 mm |
|
K |
48 mm |
|
L |
22 mm |
|
M |
125 mm |
|
N |
16 mm |
|
P |
14 mm |
|

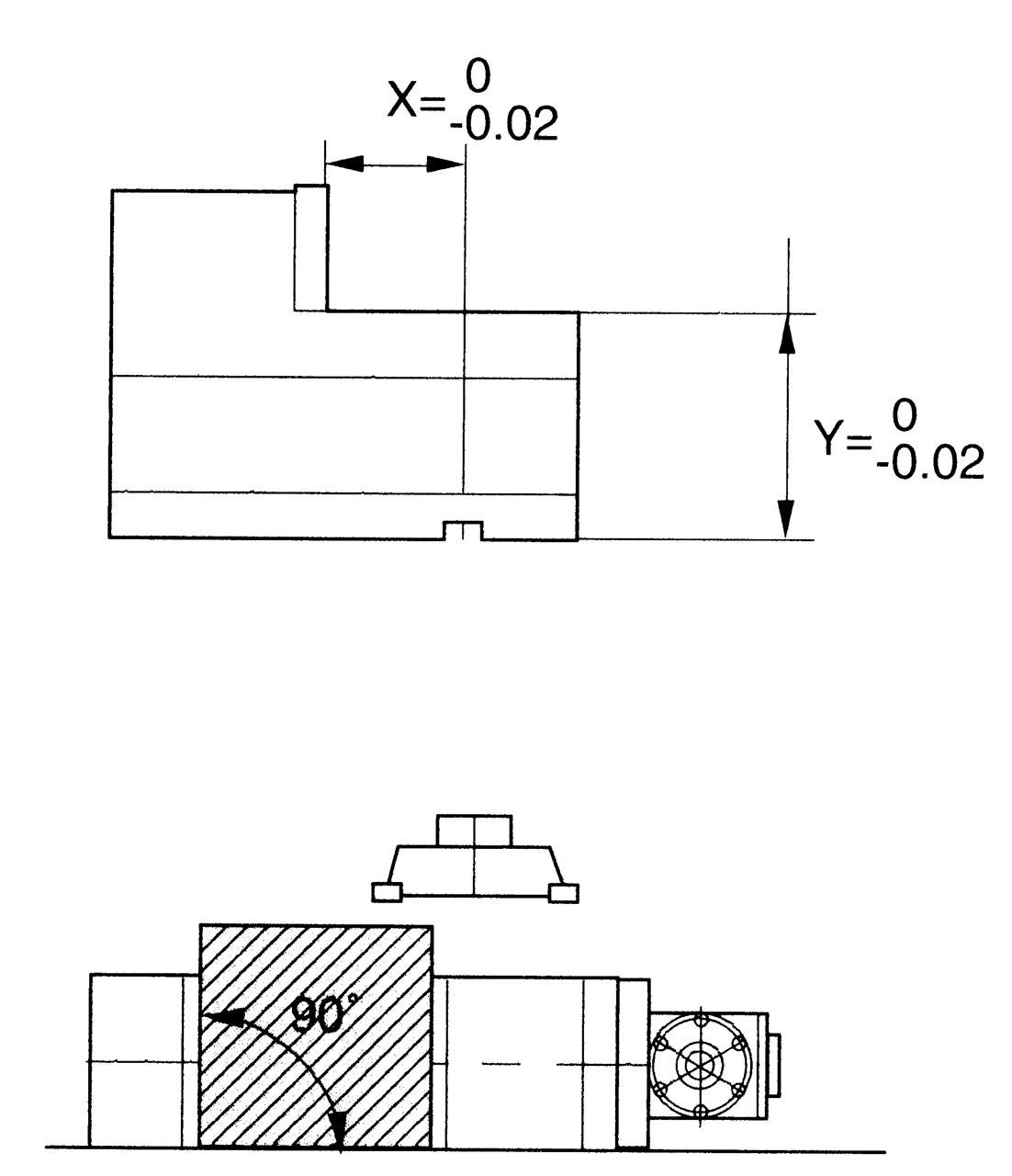

X |
45 mm |
|
Y |
85 mm |
|
Max. Spannkraft |
3500 kg |
|
Gewicht ca. |
27 kg |
Lieferumfang
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Email: bernardo@pwa.at
Produktidentifikationsmerkmale
Produktname: Bernardo Schraubstöcke NC-Maschinenschraubstock CHV 100 V
Artikelnummer: 28-2125
GTIN: 9009468030766
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
