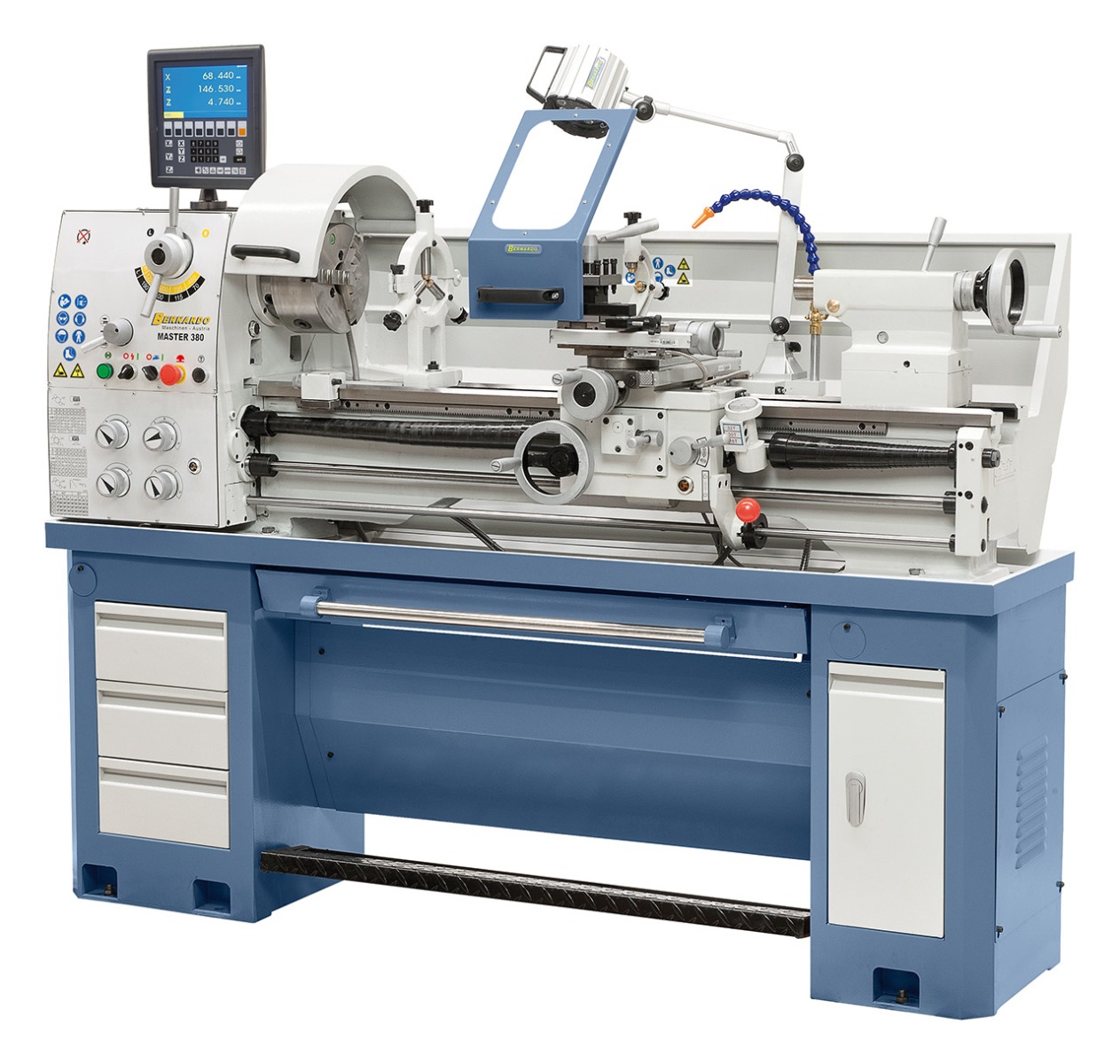

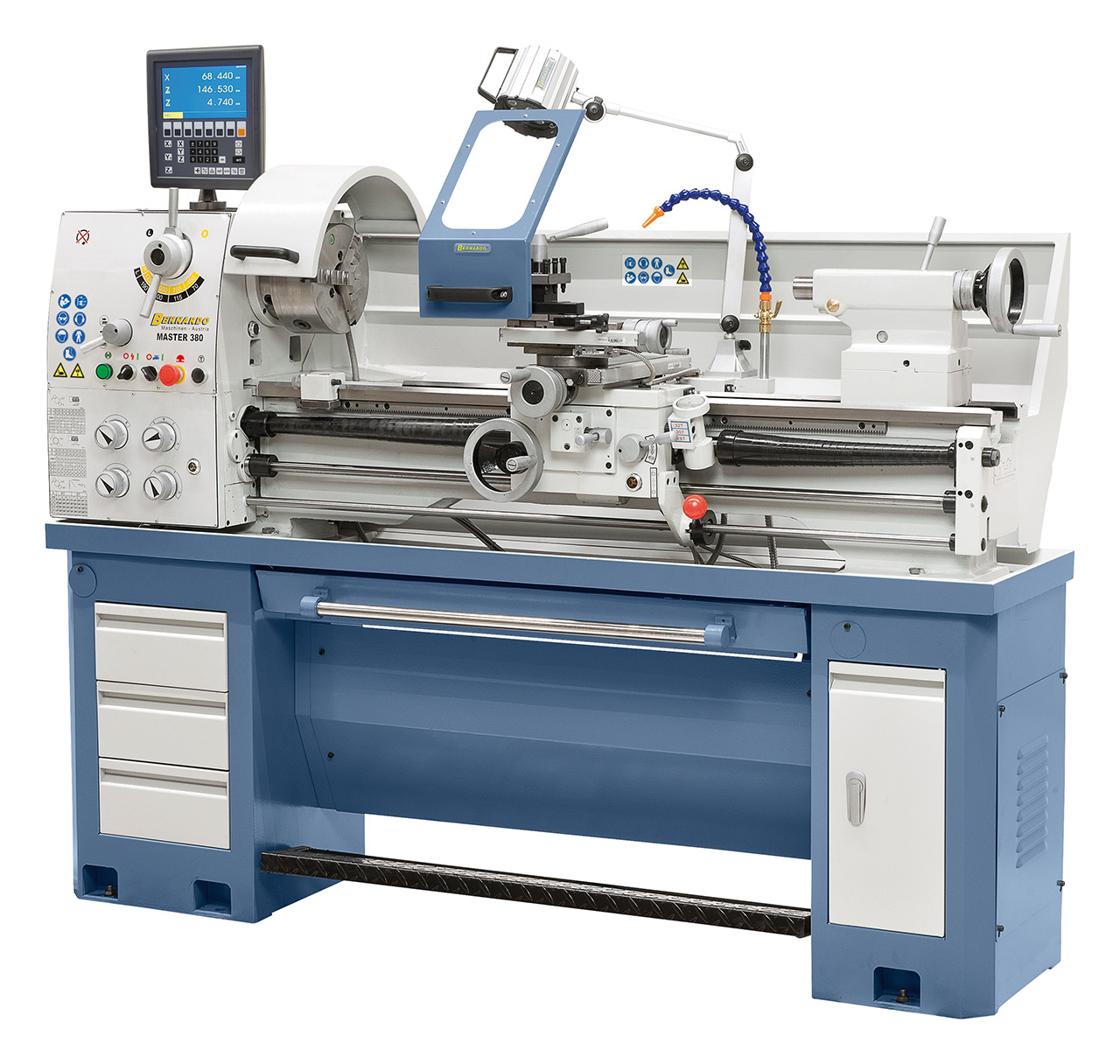

Bernardo Master 380
8.603,70€
inkl. 19 % MwSt. zzgl. Versandkosten
Die Leit- und Zugspindeldrehmaschine Master 380 überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ?), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
Lieferzeit: ca. 5 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
Die Leit- und Zugspindeldrehmaschine Master 380 überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ?), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
- Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

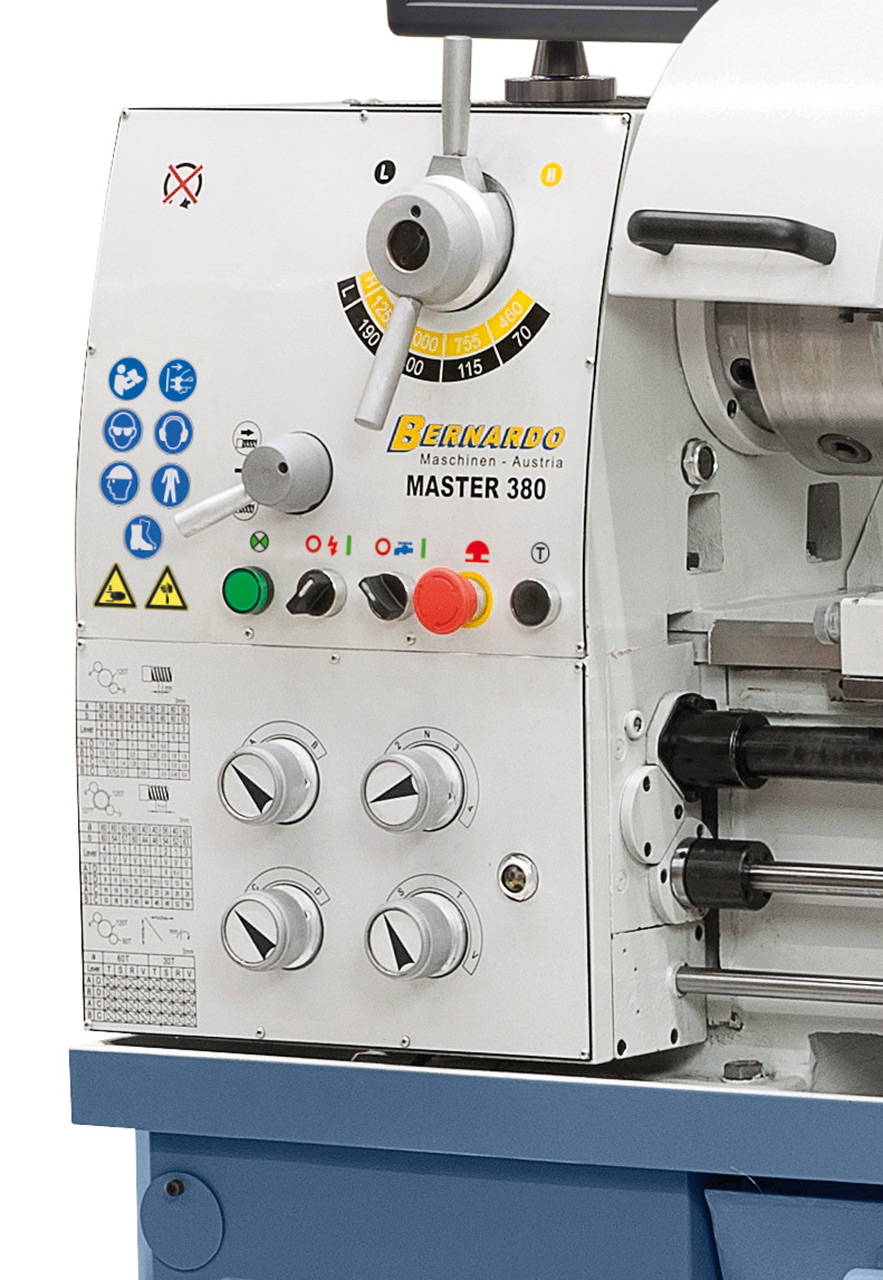

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

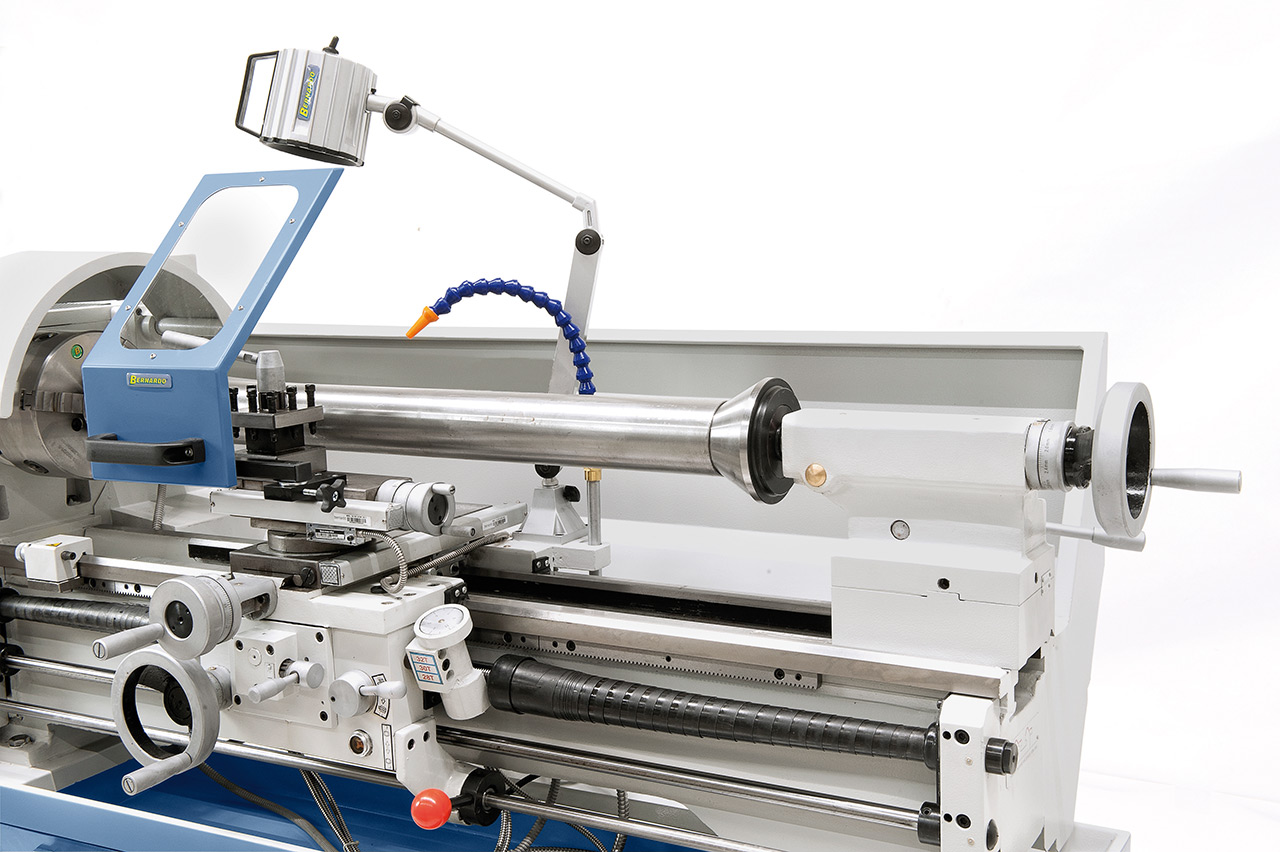

- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,009 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
Technische Spezifikationen
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
190 mm |
|
Umlaufdurchmesser über Bett |
380 mm |
|
Umlaufdurchmesser über Kröpfung* |
490 mm |
|
Umlaufdurchmesser über Planschlitten |
220 mm |
|
Bettbreite |
185 mm |
|
Spindelbohrung |
51 mm |
|
Spindelaufnahme |
DIN 55029, D1-5 |
|
Drehzahlbereich |
(8) 70 – 2000 U/min |
|
Bereich Längsvorschübe |
(32) 0,052 – 1,392 mm/U |
|
Bereich Planvorschübe |
(32) 0,014 – 0,380 mm/U |
|
Metrische Gewinde |
(26) 0,4 – 7,0 mm |
|
Zollgewinde |
(34) 4 – 56 Gg/1? |
|
Pinolendurchmesser |
42 mm |
|
Pinolenweg |
120 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motor-Abgabeleistung S1 100% |
1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H) |
1920 x 800 x 1660 mm |
|
Gewicht ca. |
575 kg |
* Bettlänge herausnehmbar: 225 mm
Lieferumfang

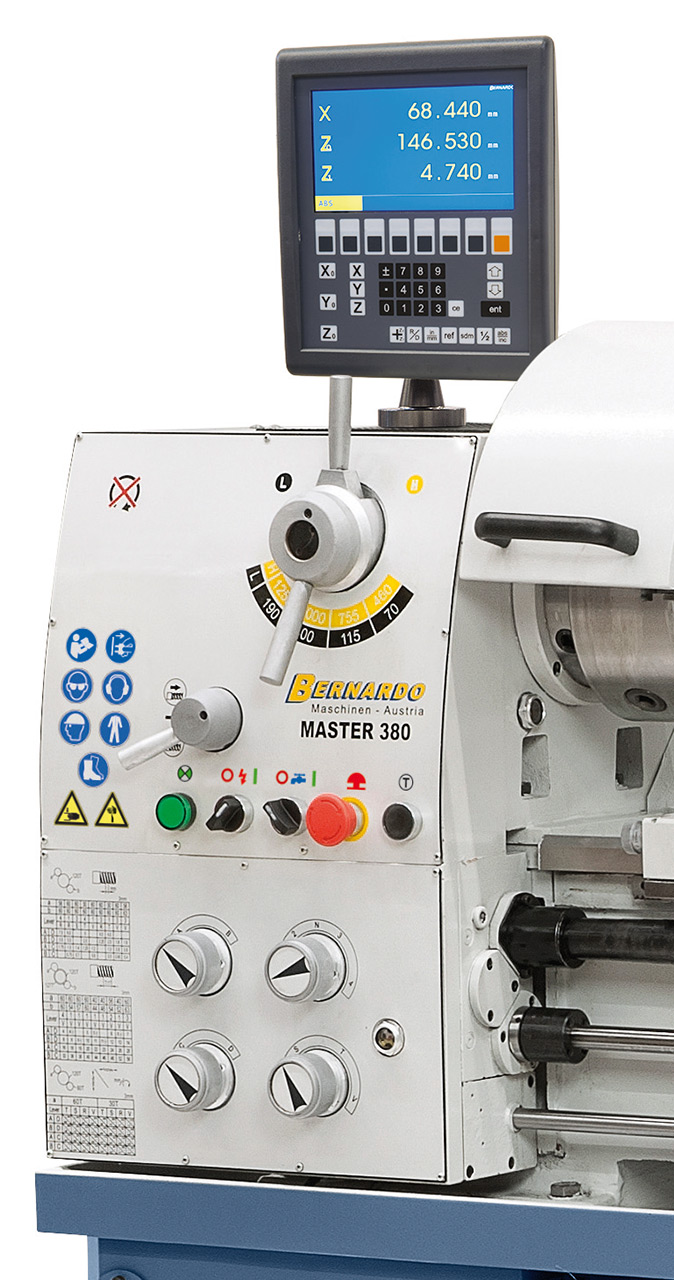

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

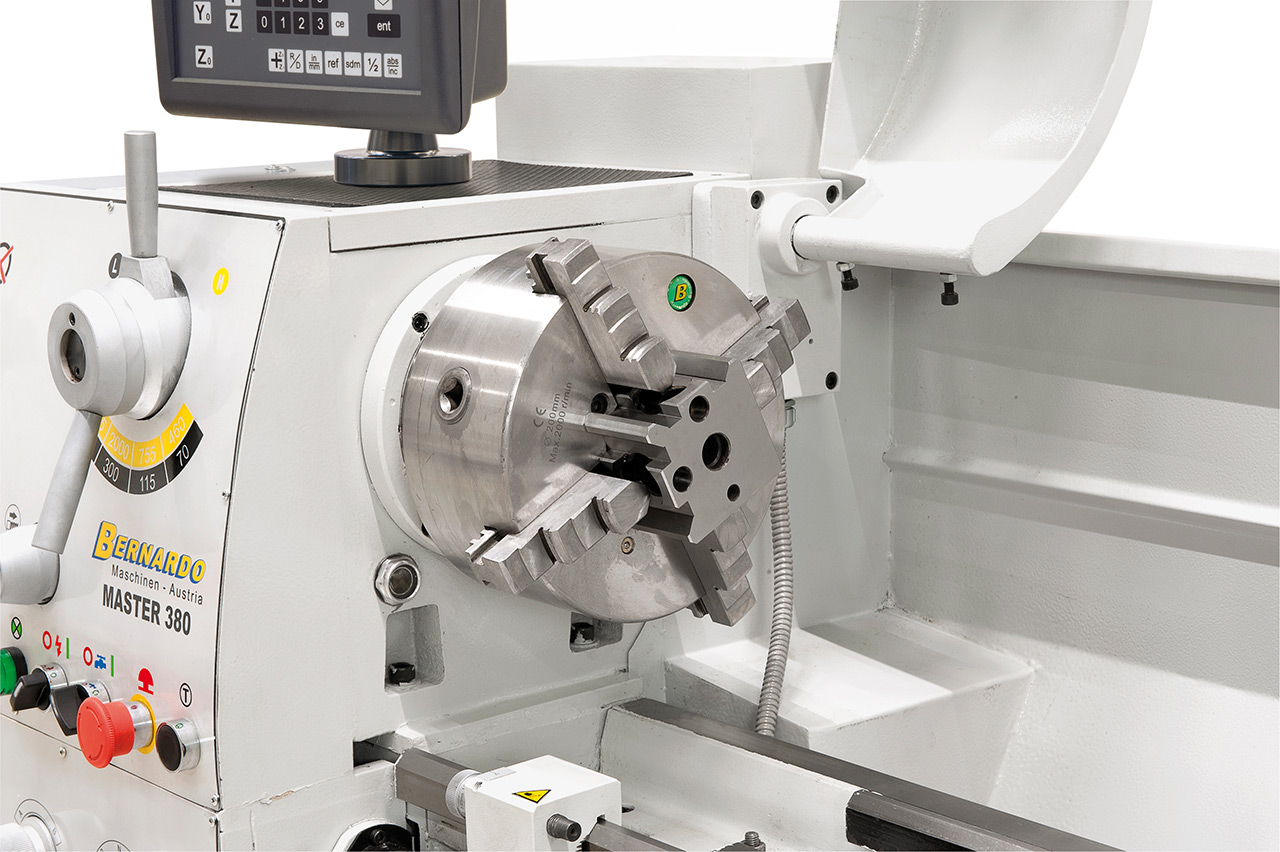

- 3-Backenfutter DK11-200 mm / D5
- Planscheibe 200 mm / D5, nach DIN 55029

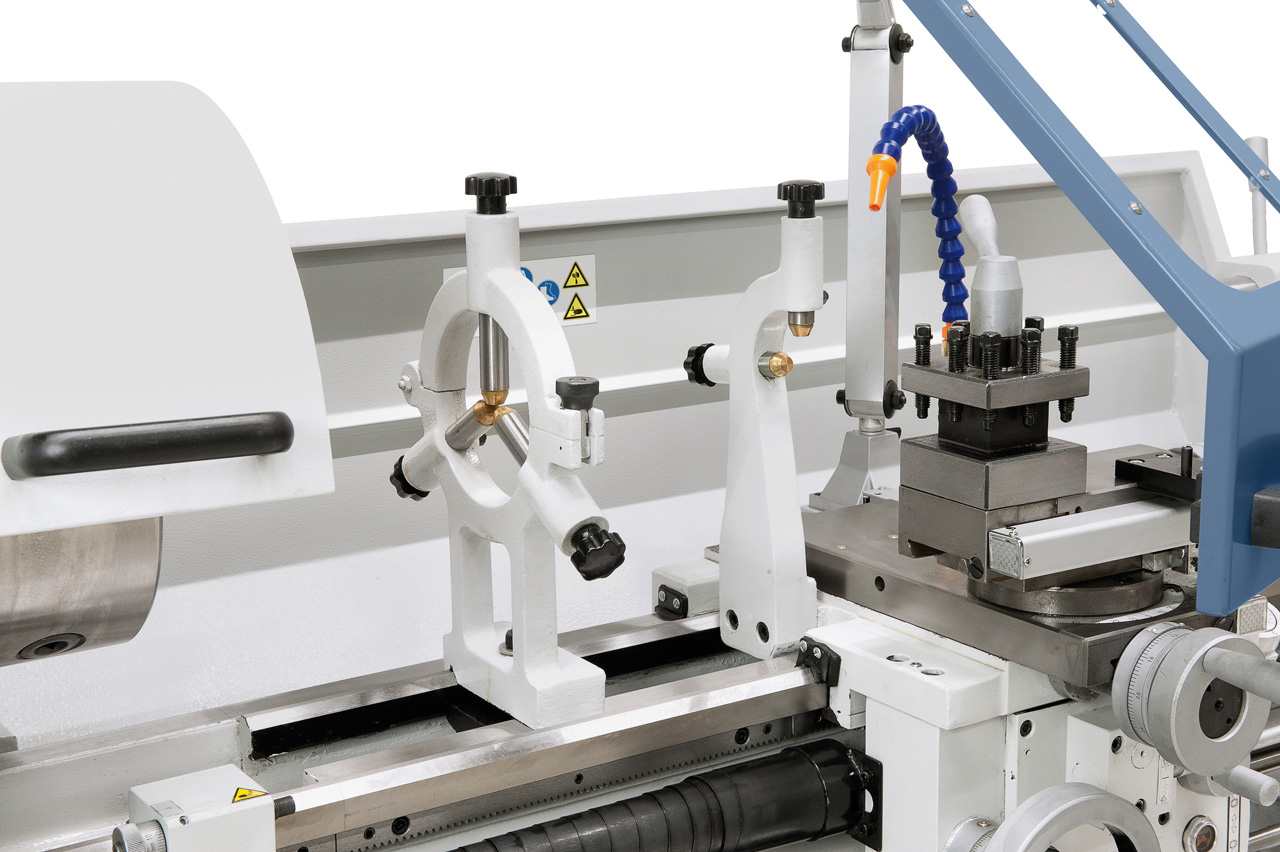

- Feststehende Lünette – Durchlass diam. max. 70 mm
- Mitlaufende Lünette – Durchlass diam. max. 50 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 320 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse

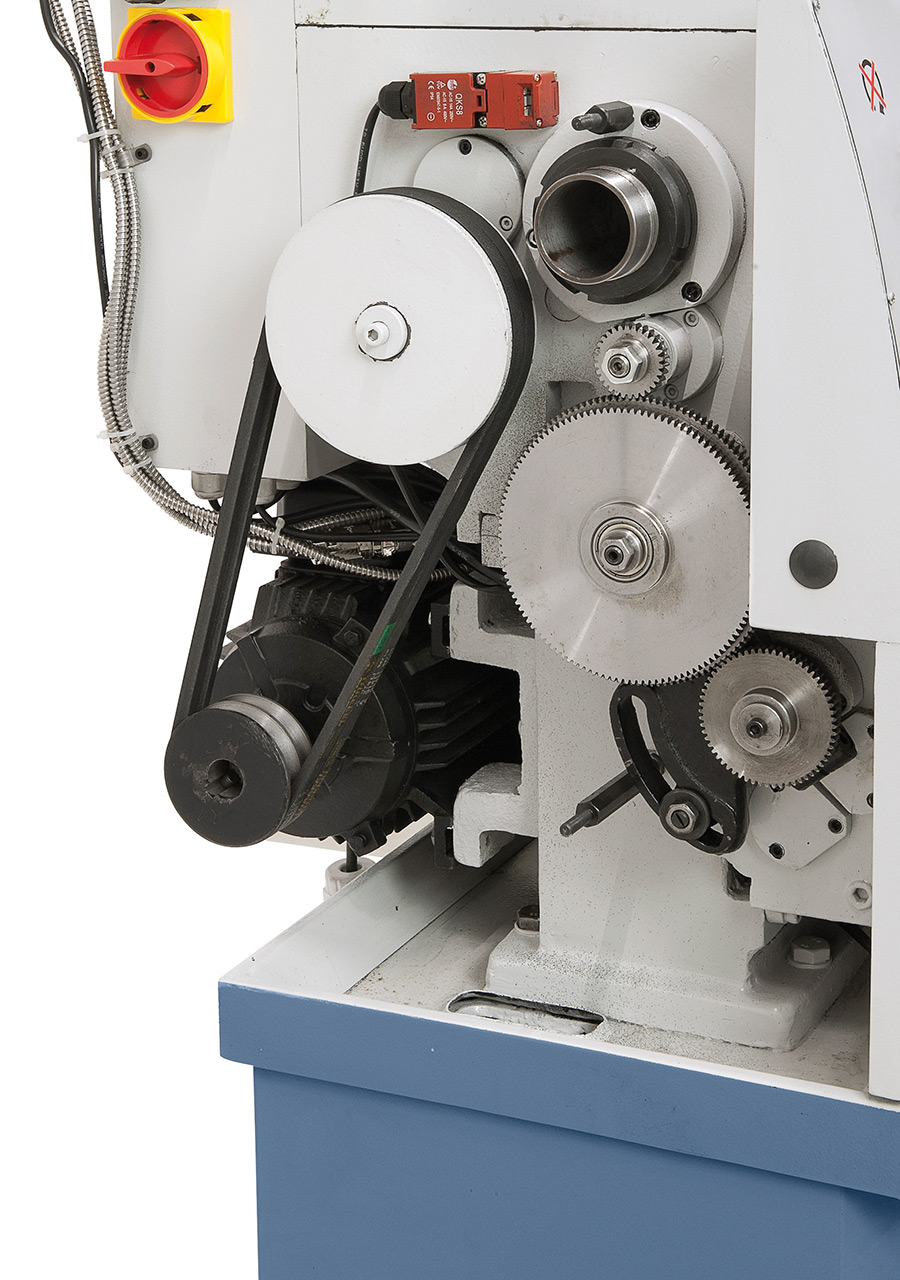

- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE

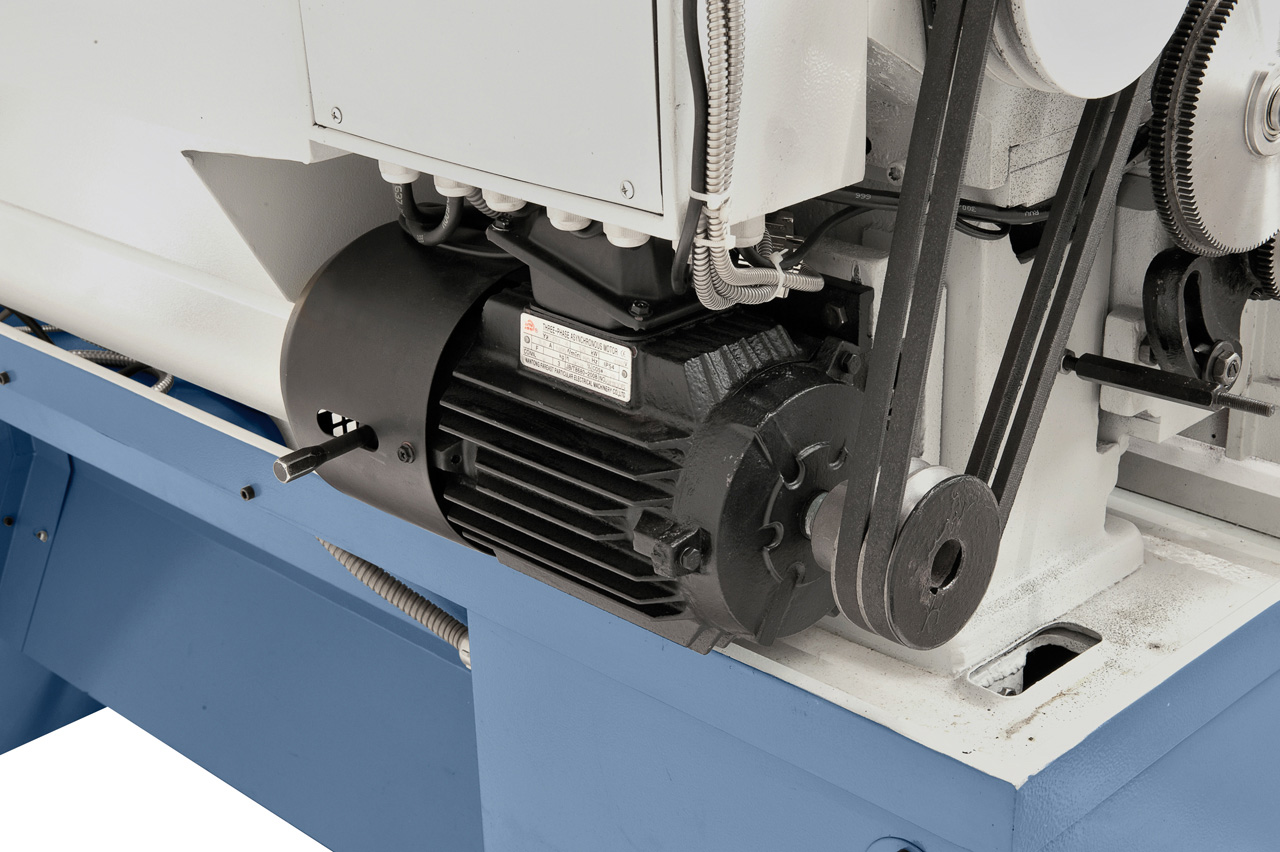

- Motor mit Magnetbremse nach CE-Norm
- Untergestell mit Schubladen
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Marke
Bernardo
Zubehör
inkl. 19 % MwSt.
inkl. 19 % MwSt.
inkl. 19 % MwSt.
inkl. 19 % MwSt.
Drehmaschinenzubehör

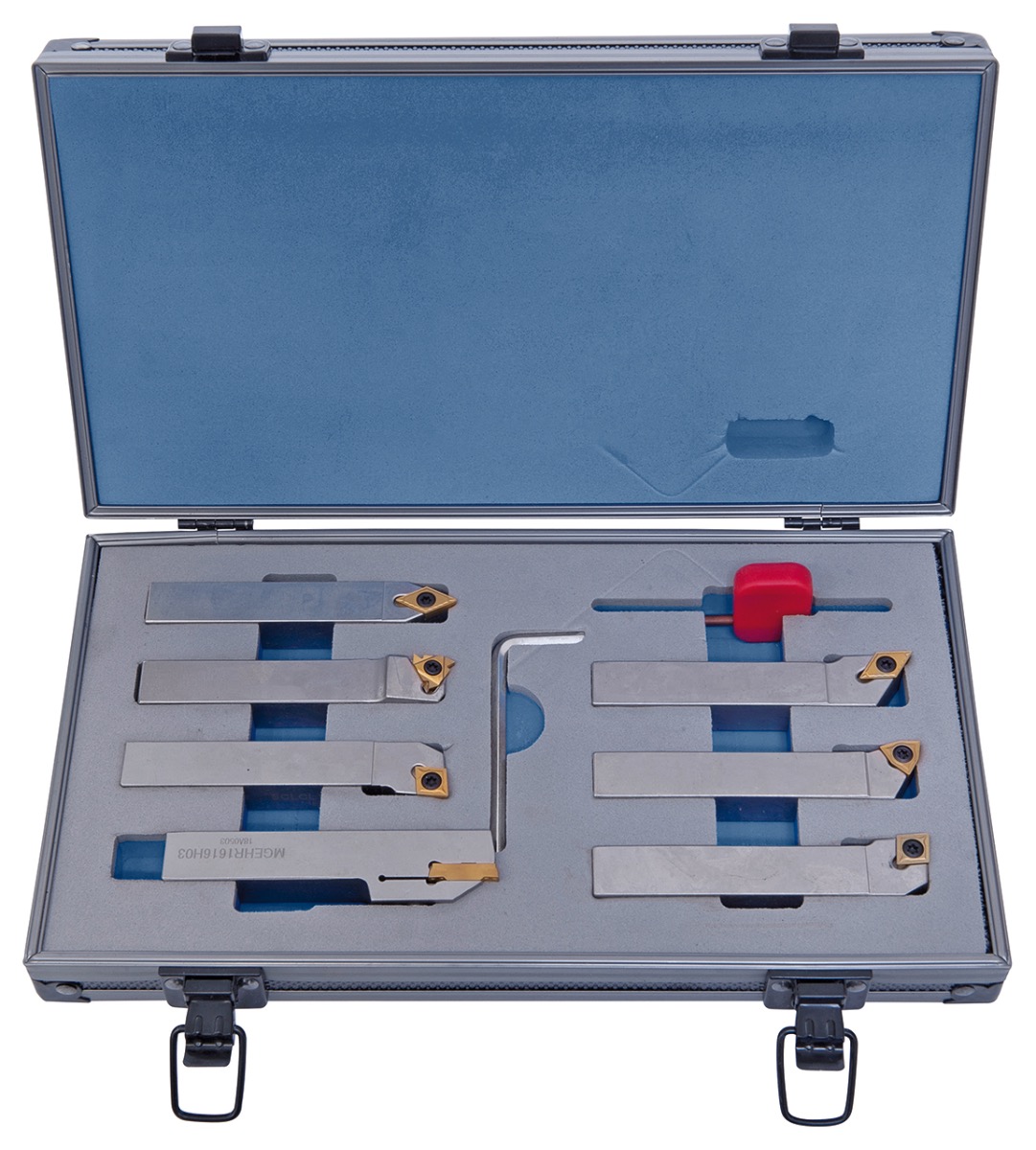

Bernardo Drehmeisselsätze Drehmeisselsatz mit HM-Wendeplatten, 16 mm, Satz O
