Bernardo Leitspindeldrehmaschine Profi 550 WQV – 230 V – inkl. 2-Achs-Digitalanzeige
2.899,00€
inklusive Versand innerhalb DE!
inkl. 19 % MwSt. zzgl. Versandkosten
Die präzisen Leitspindeldrehmaschine Profi 550 WQV wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zusätzlich verfügt dieses Modell über eine elektronisch verstellbare Drehzahlregelung sowie einer 2-Achs-Positionsanzeige.
Lieferzeit: ca. 1 Werktage
Vorrätig

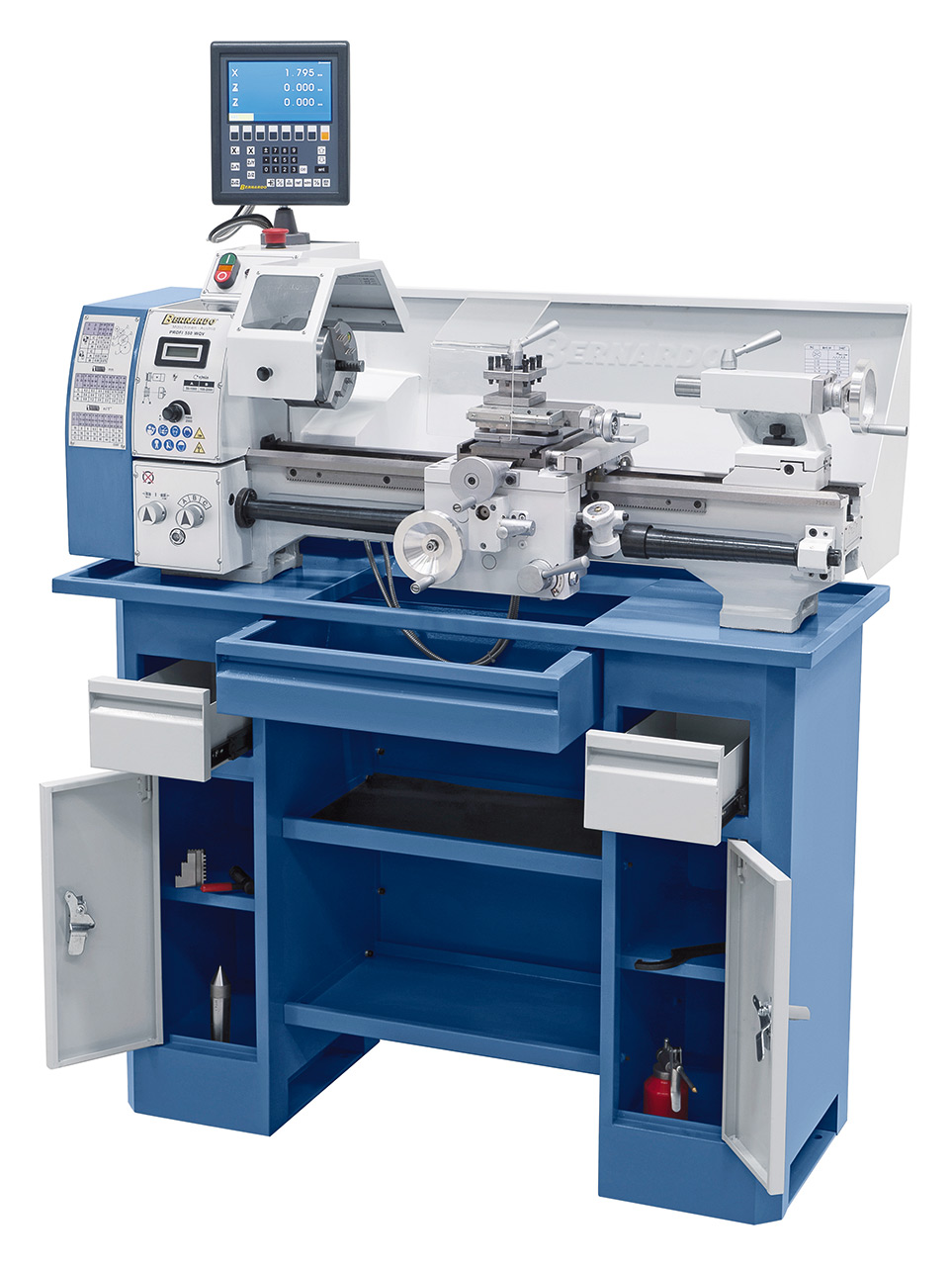

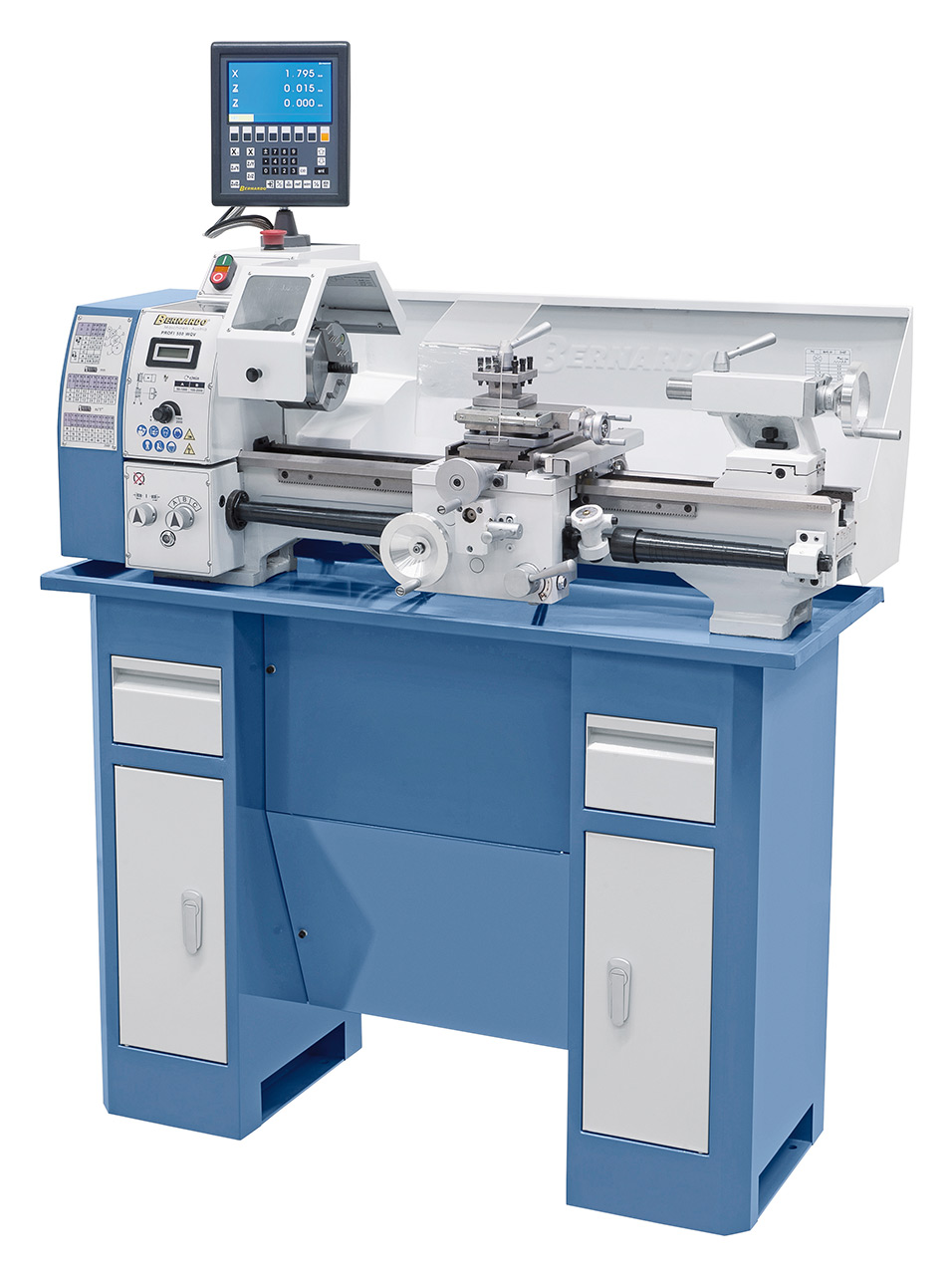

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
Die präzisen Leitspindeldrehmaschine Profi 550 WQV wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zusätzlich verfügt dieses Modell über eine elektronisch verstellbare Drehzahlregelung sowie einer 2-Achs-Positionsanzeige.
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Hohe Rundlaufgenauigkeit der Spindelnase (? 0,009 mm) aufgrund Präzisionskegelrollenlager
- Serienmäßig mit elektronisch stufenloser Drehzahlregelung
- Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung

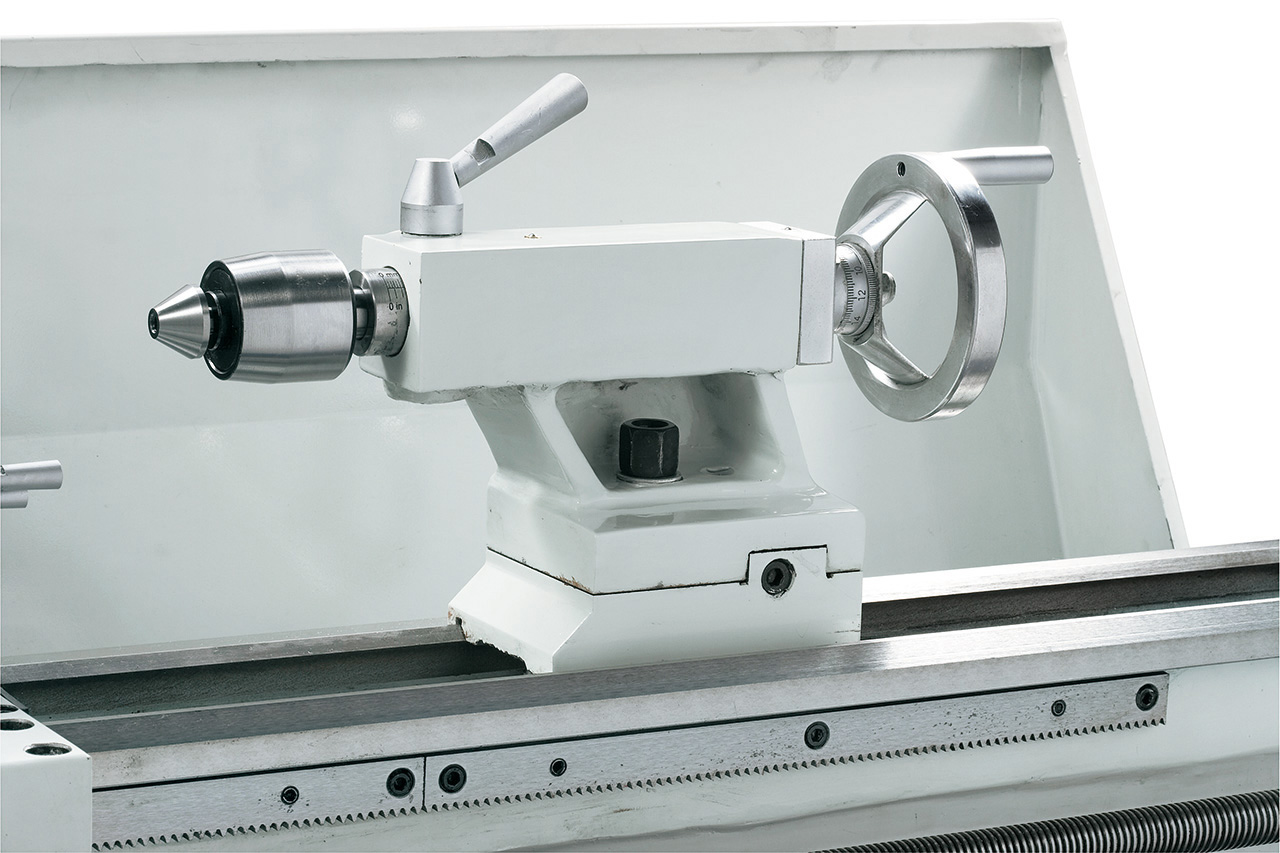

- Reitstock kann zum Kegeldrehen verstellt werden
- Bedienungsfreundliche Anordnung der Schaltelemente
- Führungen über Keilleisten nachstellbar
- Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern (P5-Qualität)
- Serienmäßig mit Längs- und Planvorschub
- Sicherheitsschalter mit Unterspannungsauslöser
Technische Spezifikationen
|
Spitzenweite |
550 mm |
|
Spitzenhöhe |
125 mm |
|
Umlaufdurchmesser über Bett |
250 mm |
|
Bettbreite |
135 mm |
|
Spindelbohrung |
26 mm |
|
Aufnahme in der Spindelbohrung |
MK 4 |
|
Drehzahlbereich |
Stufenlos, 50 – 1000 U/min 100 – 2000 U/min |
|
Bereich Längsvorschübe |
(6) 0,06 – 0,32 mm/U |
|
Bereich Planvorschübe |
(4) 0,03 – 0,075 mm/U |
|
Metrische Gewinde |
(18) 0,2 – 3,5 mm |
|
Zollgewinde |
(21) 8 – 56 Gg/1? |
|
Pinolenweg |
70 mm |
|
Pinolenaufnahme |
MK 2 |
|
Motor-Abgabeleistung S1 100% |
0,75 kW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
1,0 kW / 230 V |
|
Maschinenabmessung (B x T x H)* |
1210 x 610 x 450 mm |
|
Gewicht ca. |
120 kg |
* ohne Untergestell
Lieferumfang
- 2-Achs-Digitalanzeige i200 mit LCD-Display
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Planschlitten mit Obersupport
- Digitale Drehzahlanzeige
- Feste Körnerspitzen
- Gewindeuhr
- Wechselräder
- Vierfachstahlhalter
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Email: bernardo@pwa.at
Produktidentifikationsmerkmale
Produktname: Bernardo Leitspindeldrehmaschine Profi 550 WQV – 230 V – inkl. 2-Achs-Digitalanzeige
Artikelnummer: 03-1141B
GTIN: 9009468064143
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
