Beschreibung

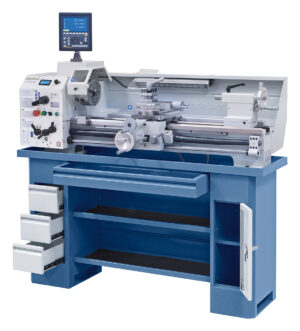

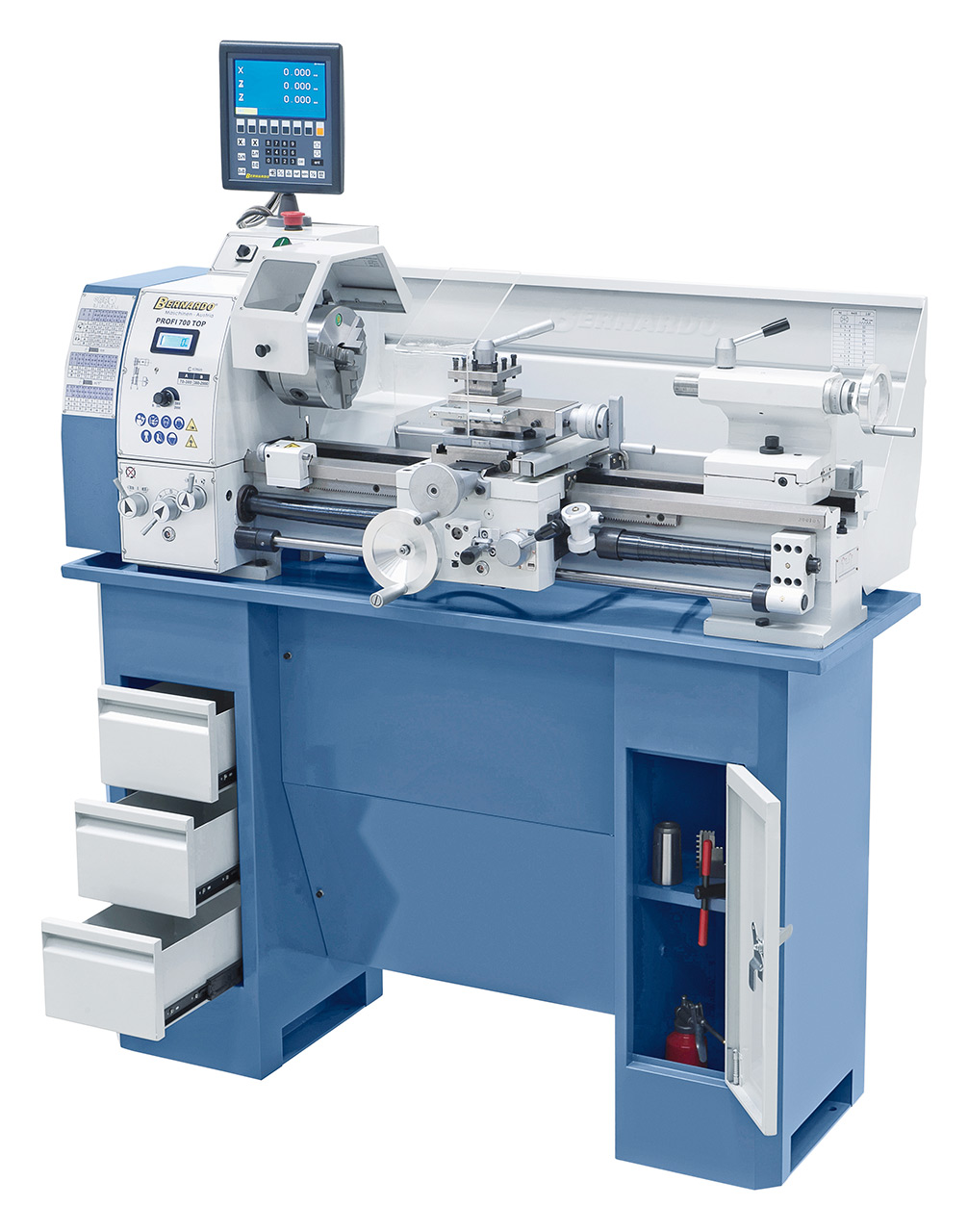

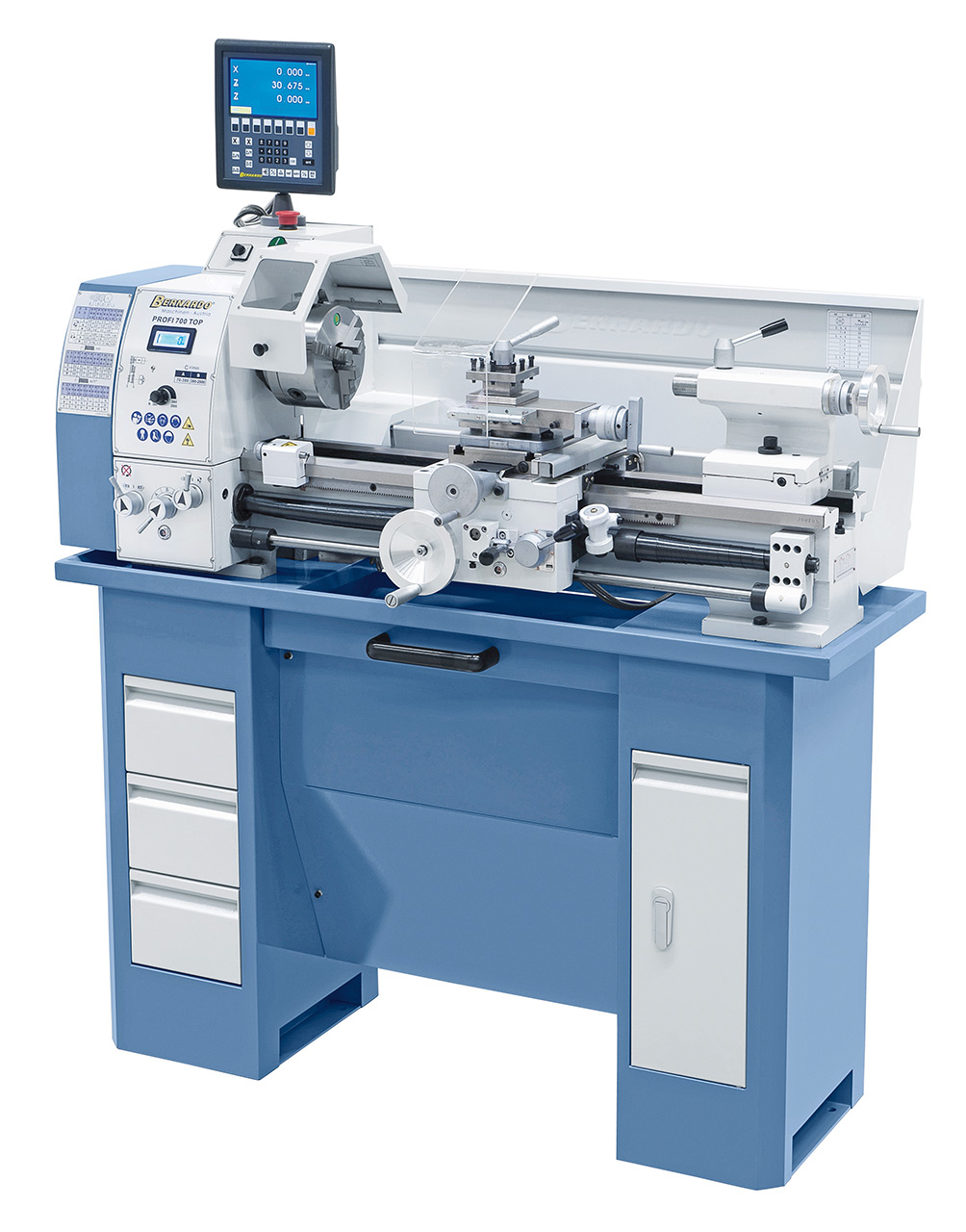

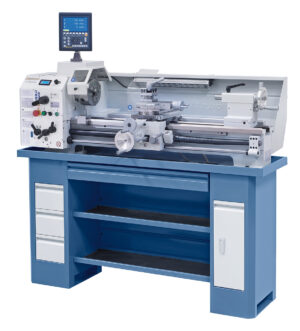

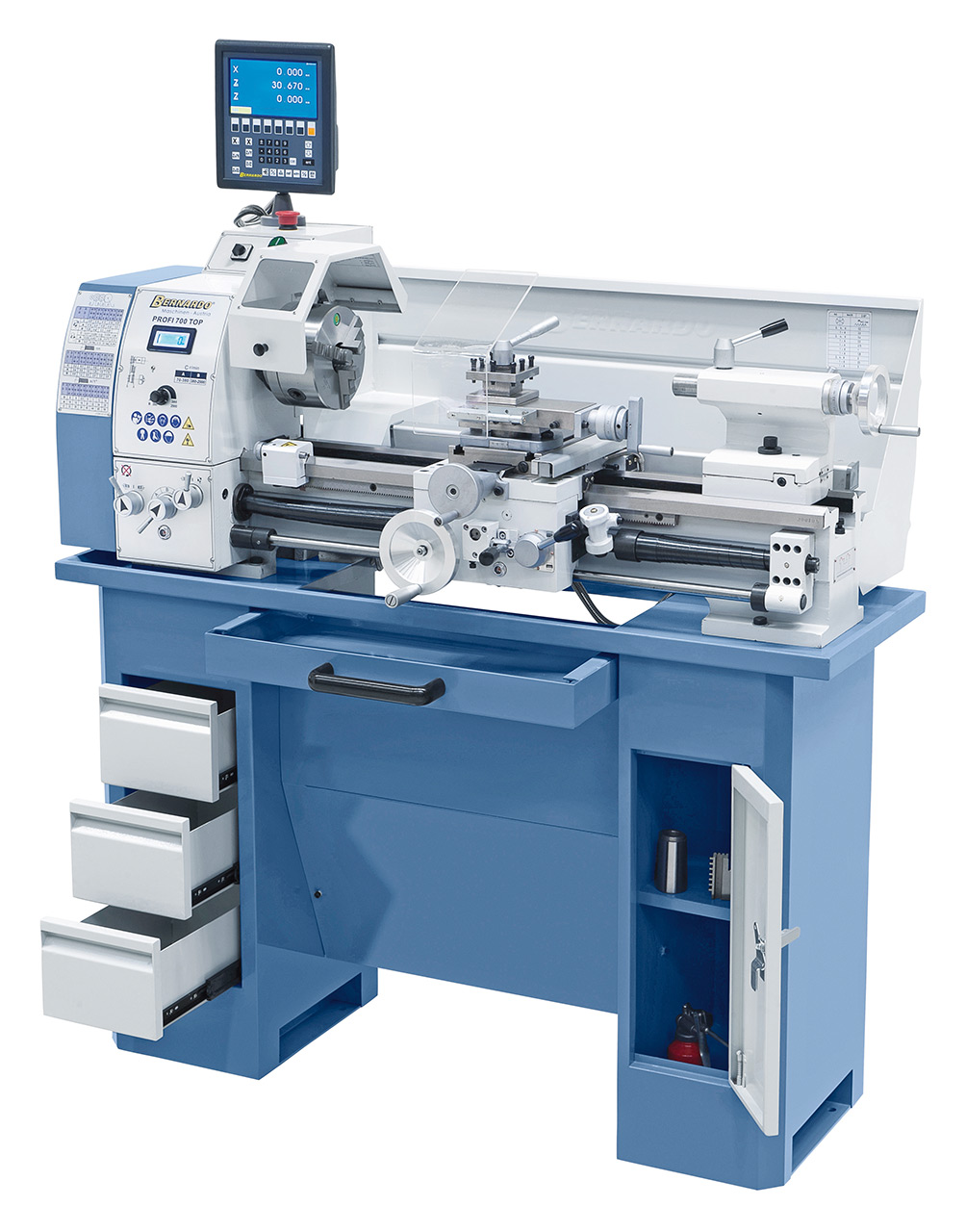

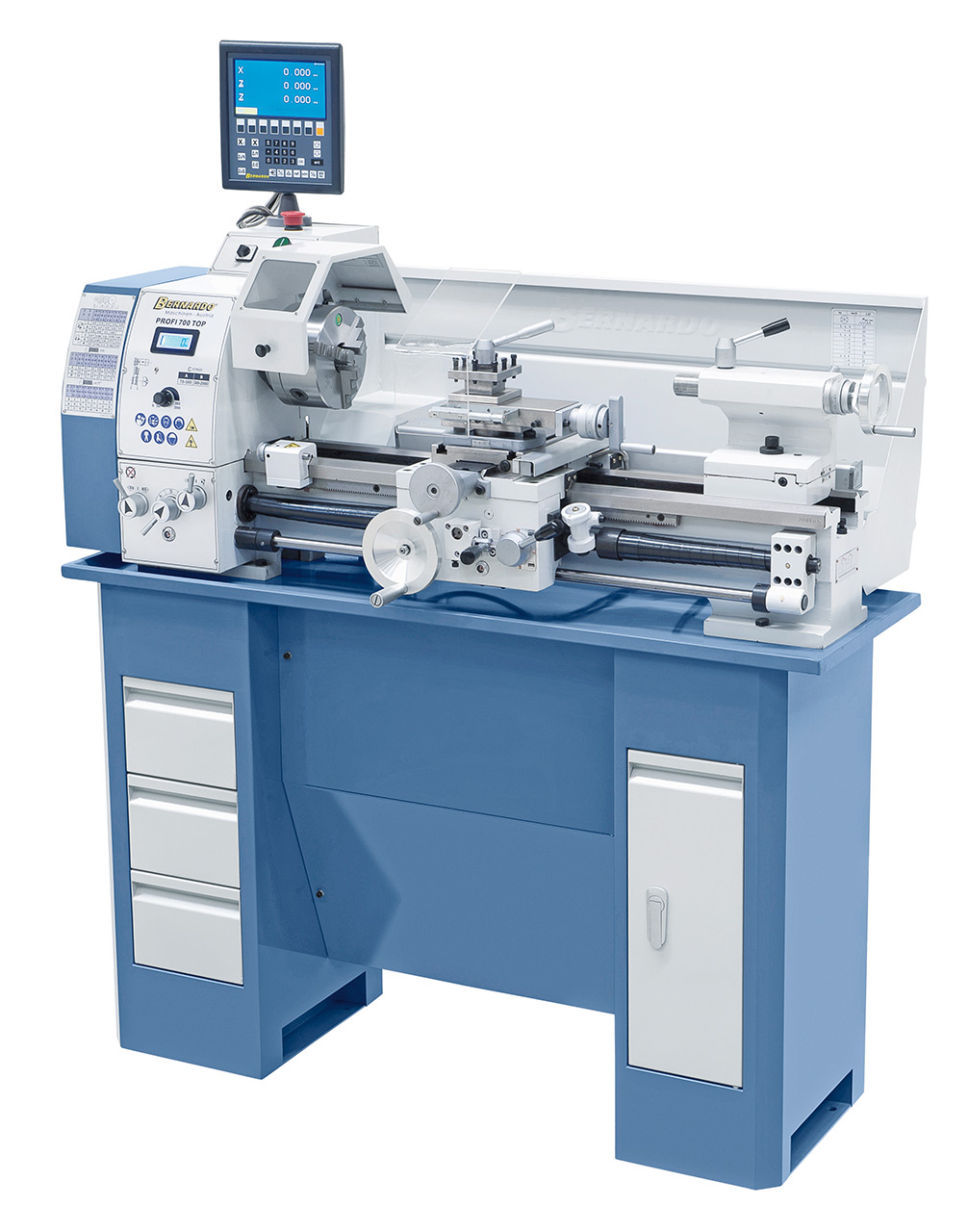

Die Drehmaschine Profi 700 Top ist unser neues Modell, das serienmäßig mit einem hochwertigen Delta-Frequenzumrichter ausgestattet sind. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last.
- Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmessern

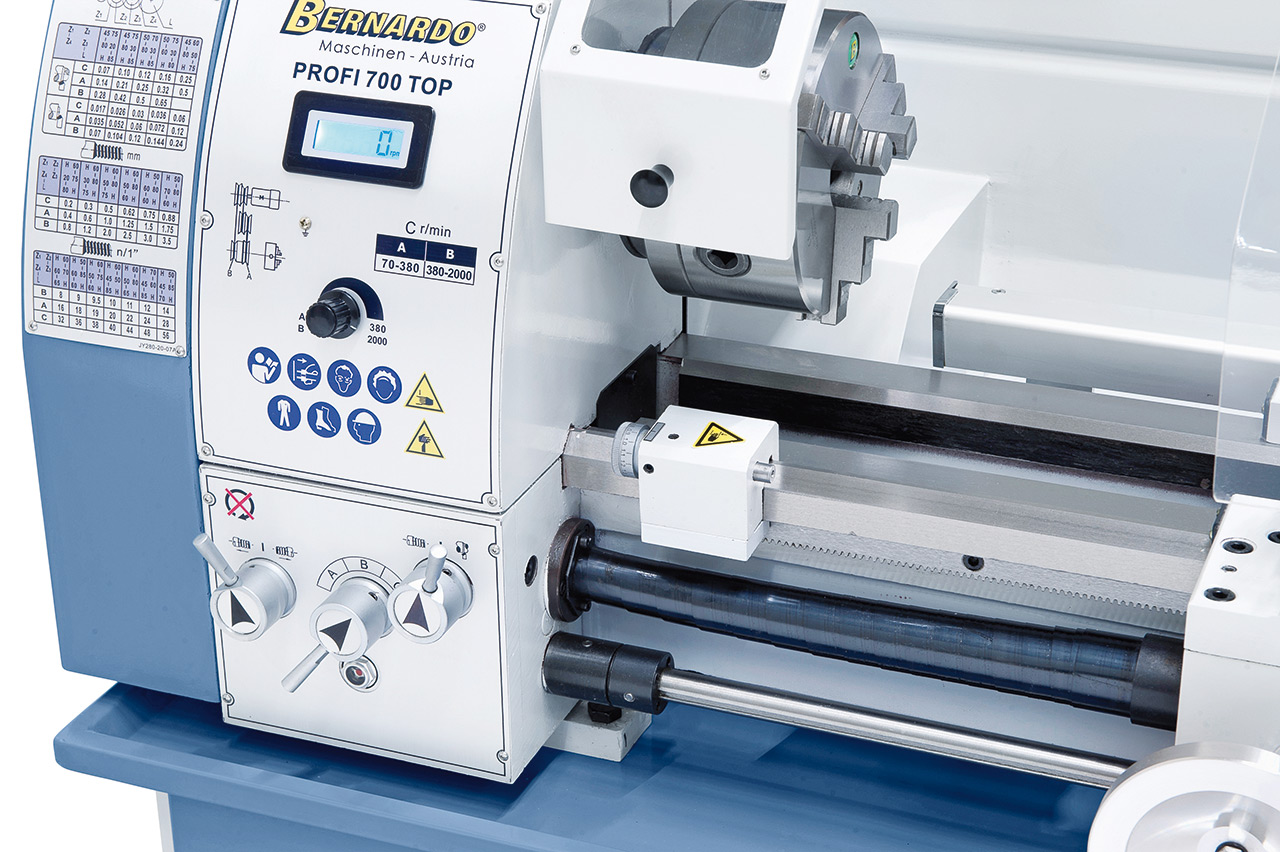

- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern
- Hohe Rundlaufgenauigkeit der Spindelnase – besser als 0,009 mm
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
Technische Spezifikationen
Spitzenweite |
700 mm |
Spitzenhöhe |
150 mm |
Umlaufdurchmesser über Bett |
300 mm |
Bettbreite |
180 mm |
Spindelbohrung |
38 mm |
Aufnahme in der Spindelbohrung |
MK 5 |
Drehzahlbereich, stufenlos |
70 – 380 / 380 -2000 U/min |
Bereich Längsvorschübe |
(14) 0,07 – 0,65 mm/U |
Bereich Planvorschübe |
(11) 0,03 – 0,12 mm/U |
Metrische Gewinde |
(18) 0,2 – 3,5 mm |
Zollgewinde |
(21) 8 – 56 Gg/1″ |
Pinolenweg |
85 mm |
Pinolenaufnahme |
MK 3 |
Motor-Abgabeleistung S1 100% |
0,85 kW / 230 V |
Motor-Aufnahmeleistung S6 40% |
1,1 kW / 230 V |
Maschinenabmessung (B x T x H)* |
1380 x 640 x 500 mm |
Gewicht ca. |
235 kg |
* ohne Untergestell
Lieferumfang
- 2-Achs-Digitalanzeige i200 mit LCD-Display
- Feste Körnerspitzen

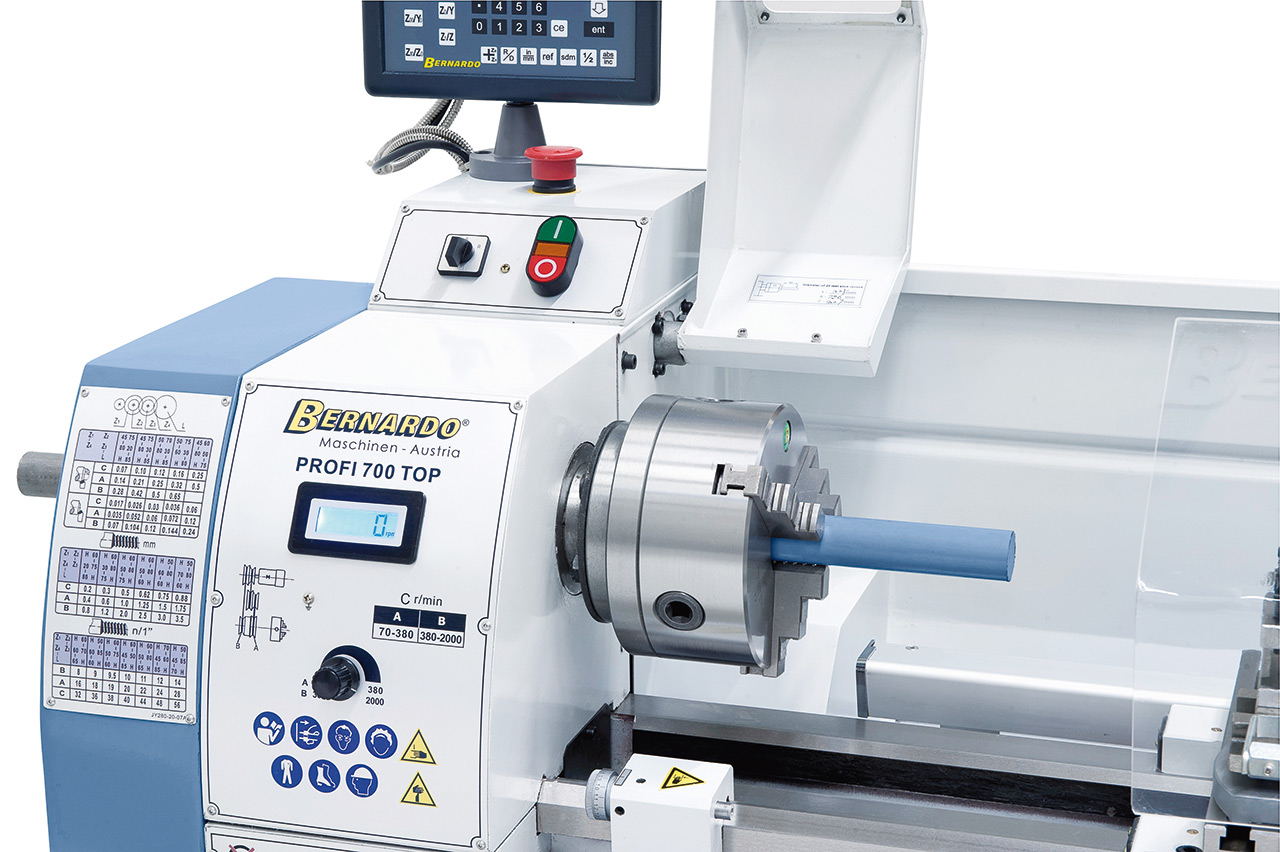

- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
