Bernardo Leit- und Zugspindeldrehmaschine Standard 165 Plus
5.149,51€
inklusive Versand innerhalb DE!
inkl. 19 % MwSt. zzgl. Versandkosten
Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.
Nicht vorrätig

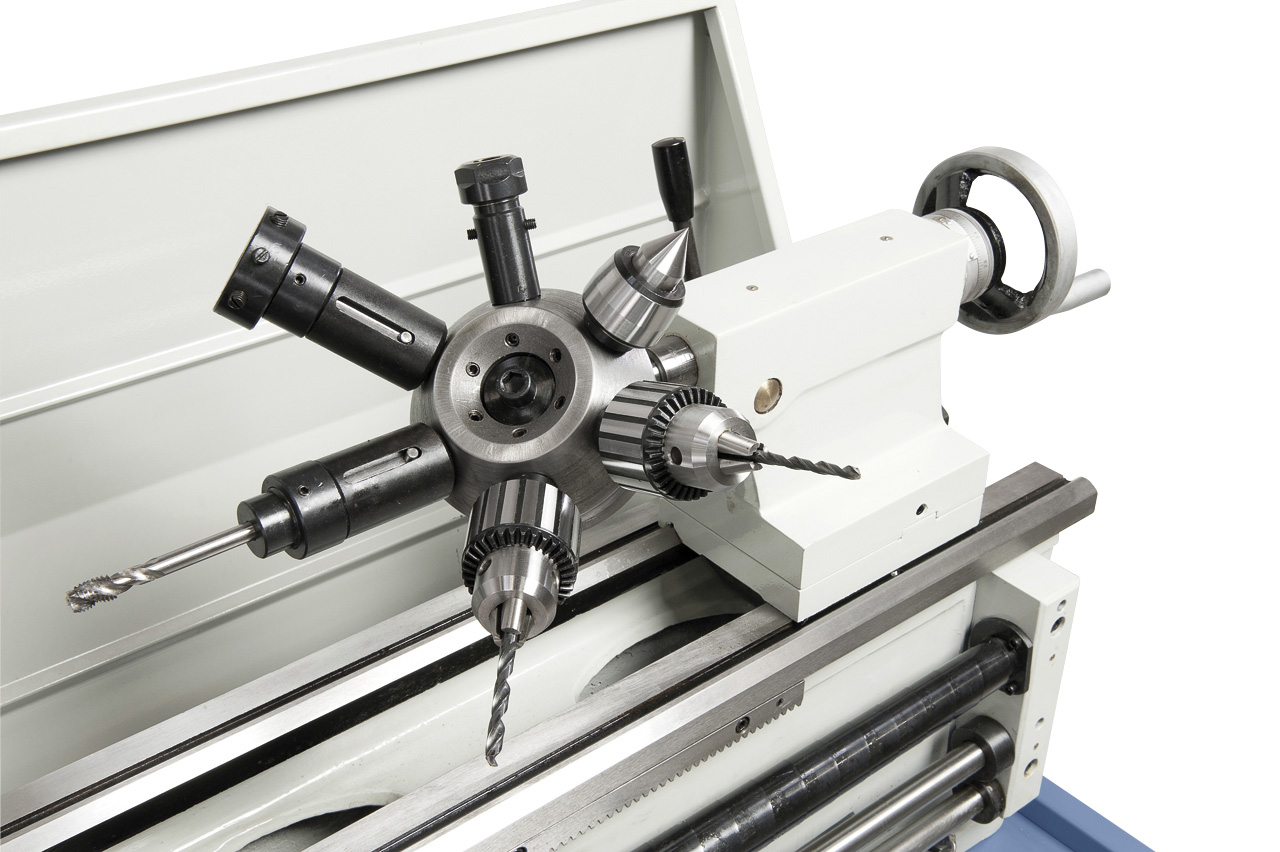

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.
- Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe, ?
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

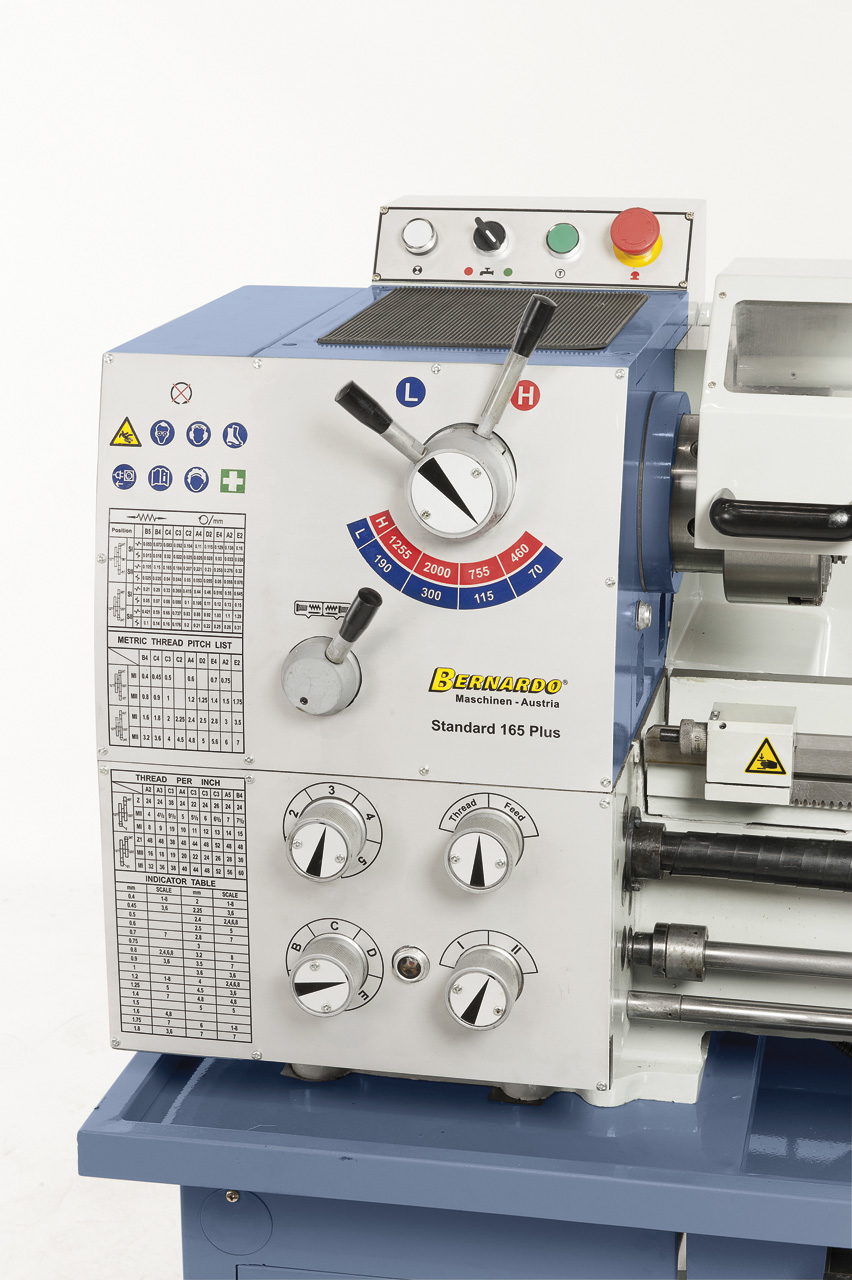

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

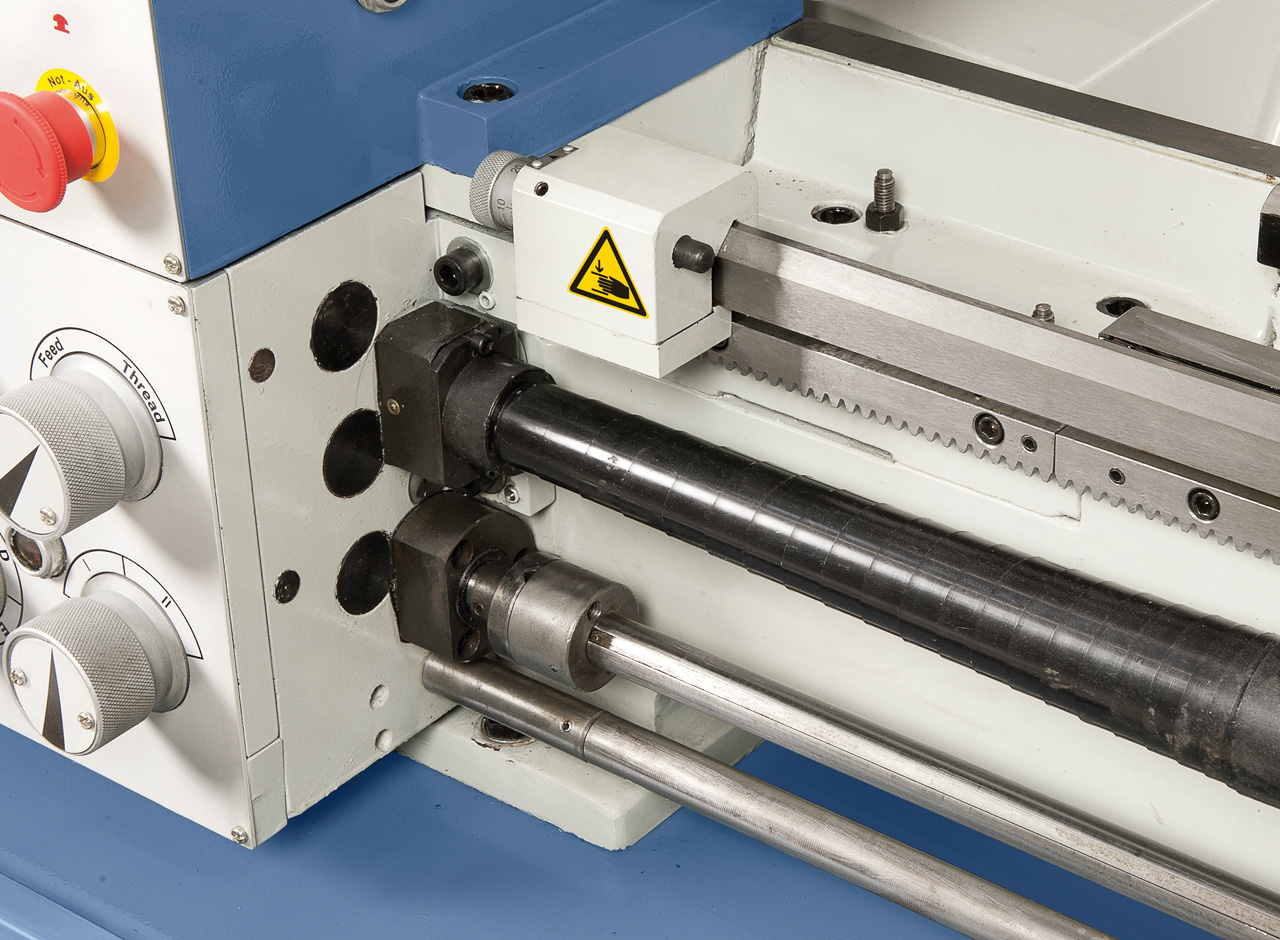

- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Spindellagerung mit 2 nachstellbaren Präzisionslagern
- Gehärtete und geschliffene Zahnräder und Wellen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Technische Spezifikationen
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
175 mm |
|
Umlaufdurchmesser über Bett |
350 mm |
|
Umlaufdurchmesser über Kröpfung* |
450 mm |
|
Umlaufdurchmesser über Planschlitten |
190 mm |
|
Bettbreite |
180 mm |
|
Spindelbohrung |
40 mm |
|
Spindelaufnahme |
DIN 55029, D1-4 |
|
Drehzahlbereich |
(8) 70 – 2000 U/min |
|
Bereich Längsvorschübe |
(40) 0,053 – 1,29 mm/U |
|
Bereich Planvorschübe |
(40) 0,013 – 0,31 mm/U |
|
Metrische Gewinde |
(32) 0,4 – 7 mm |
|
Zollgewinde |
(36) 4 – 60 Gg/1? |
|
Pinolenweg |
110 mm |
|
Pinolenaufnahme |
MK 3 |
|
Motor-Abgabeleistung S1 100% |
1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H) |
1730 x 700 x 1340 mm |
|
Gewicht ca. |
495 kg |
* Bettlänge herausnehmbar: 220 mm
Lieferumfang

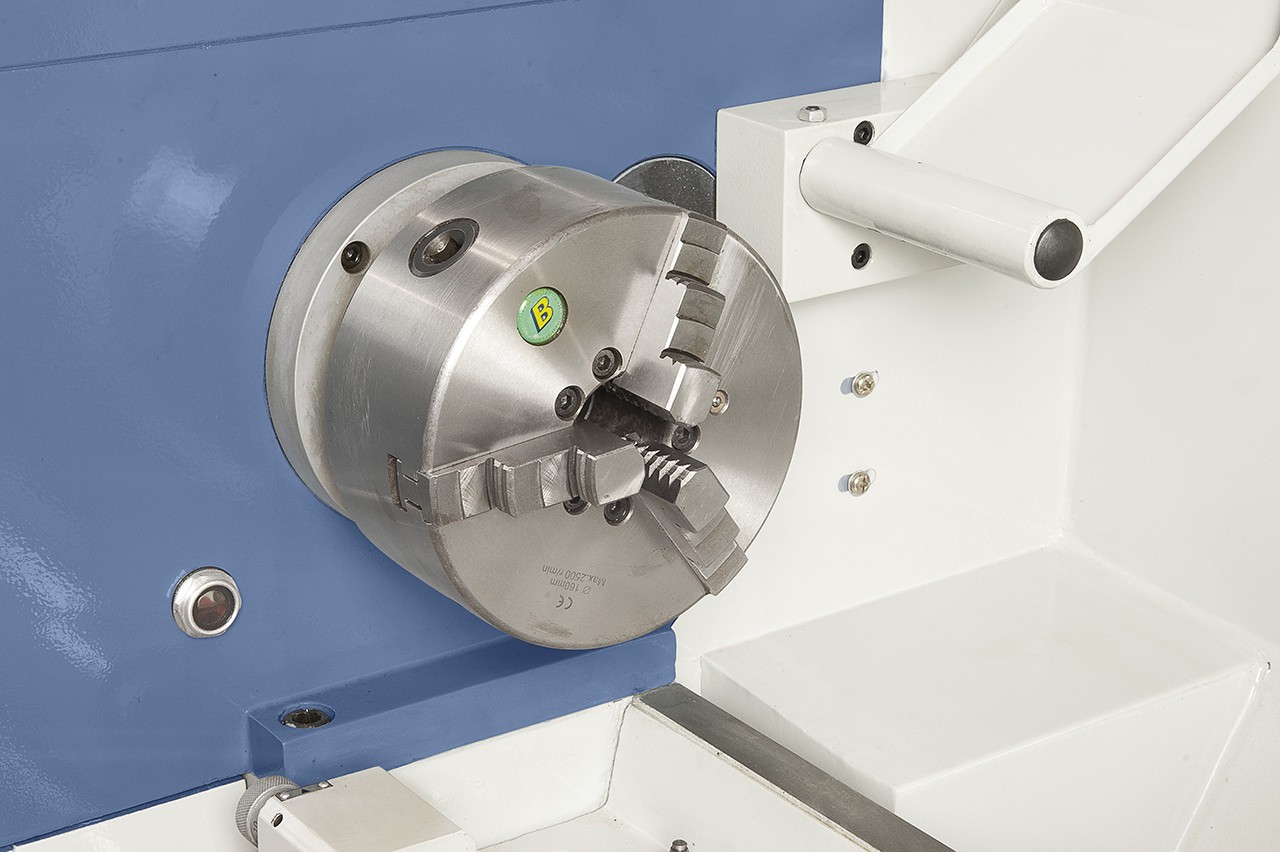

- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029

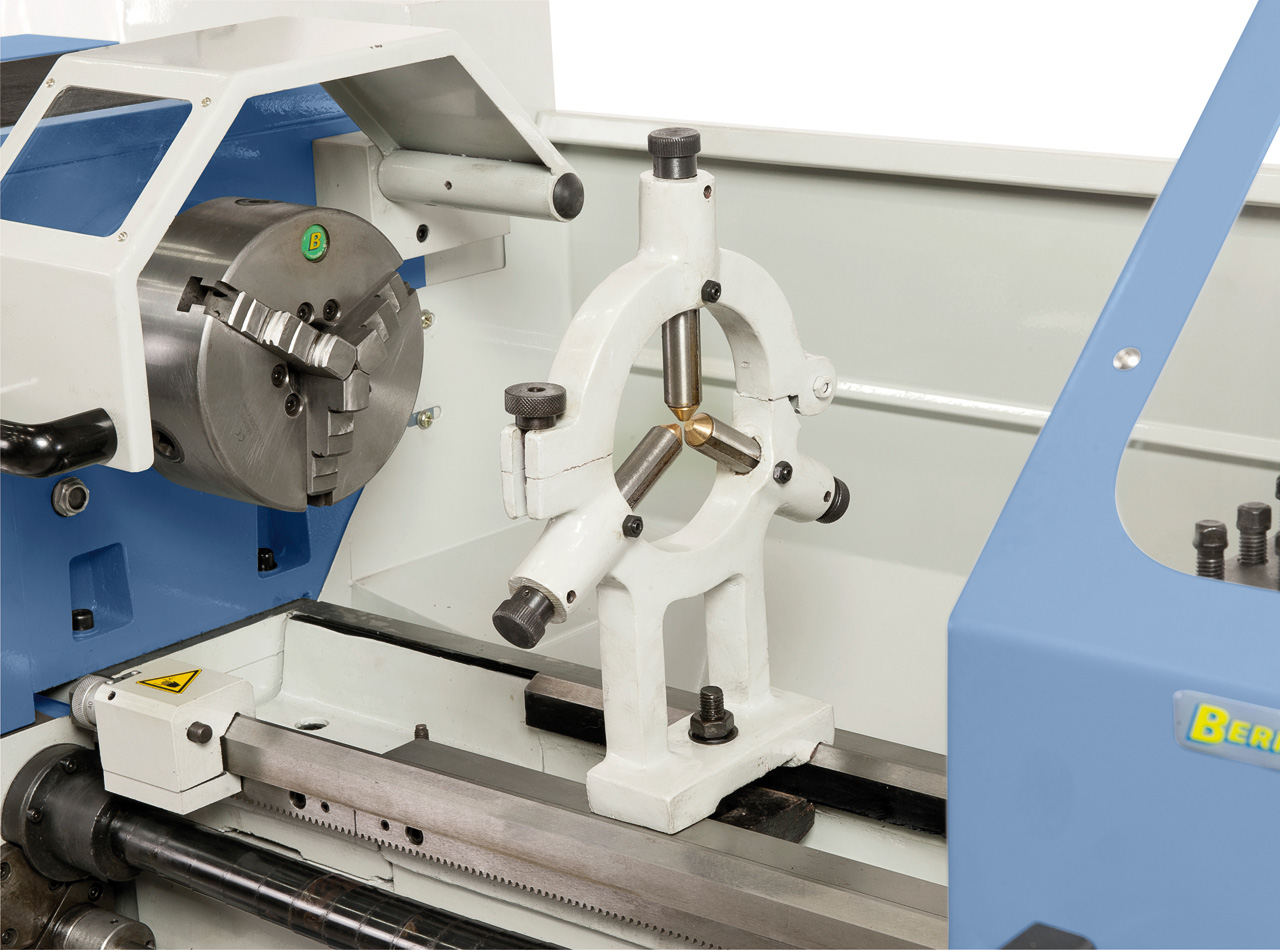

- Feststehende Lünette ? Durchlass diam. max. 60 mm
- Mitlaufende Lünette ? Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Wellenfixiereinrichtung
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne

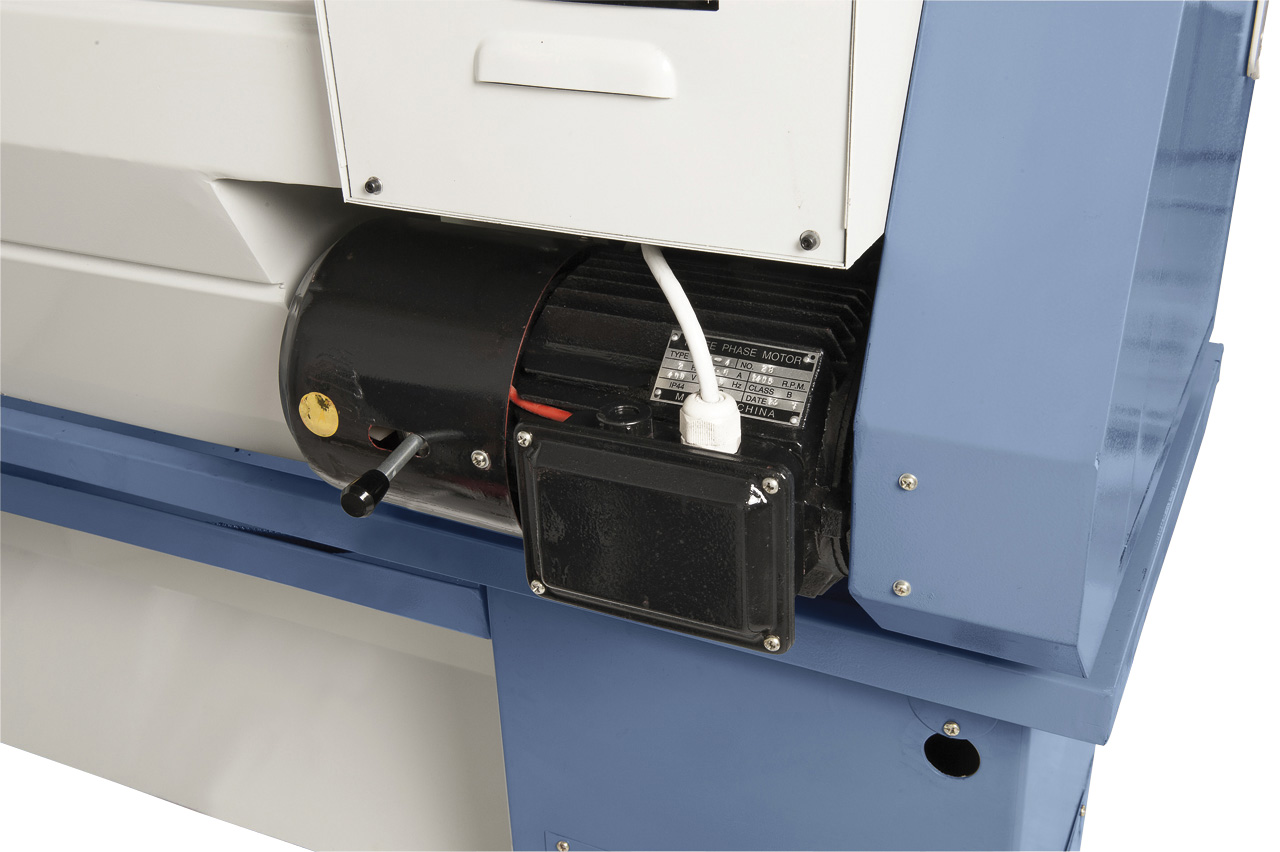

- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse

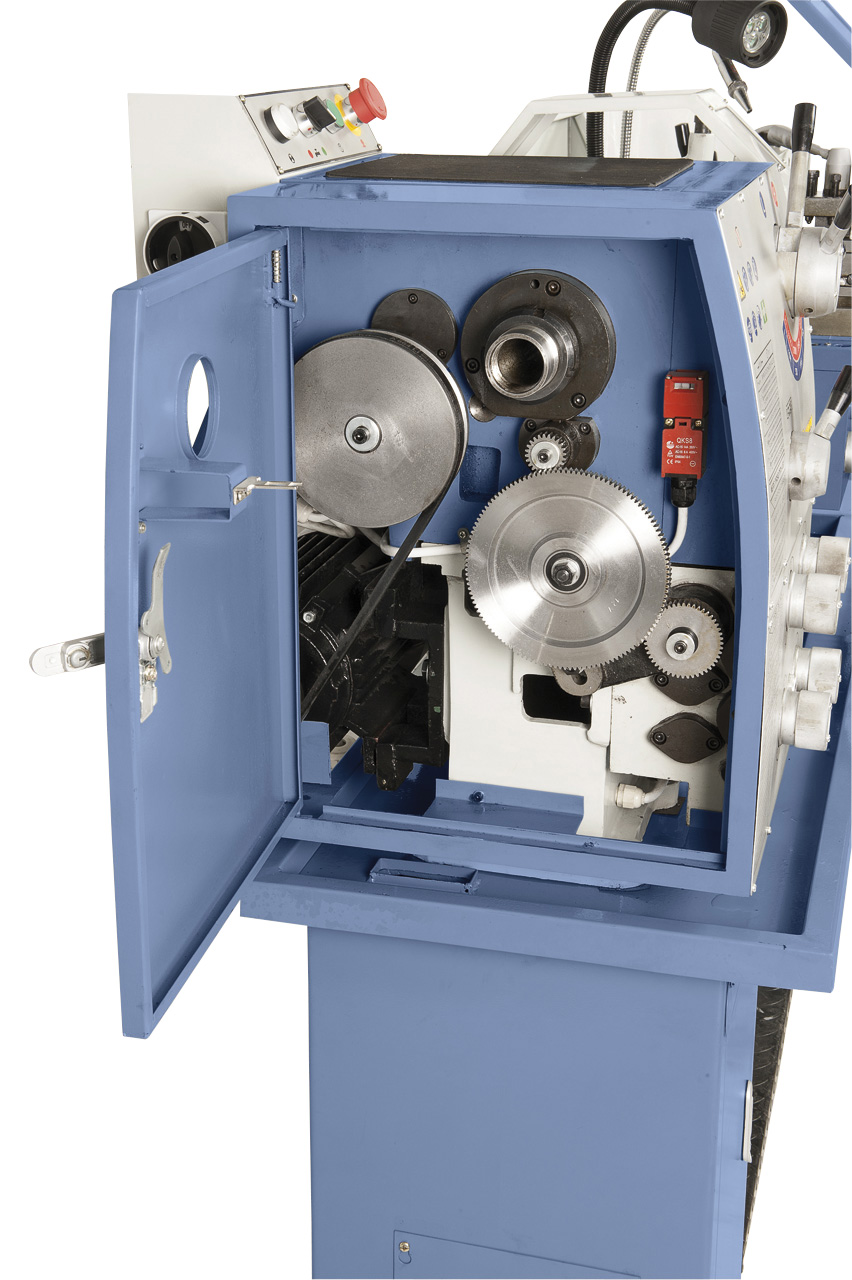

- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Email: bernardo@pwa.at
Produktidentifikationsmerkmale
Produktname: Bernardo Leit- und Zugspindeldrehmaschine Standard 165 Plus
Artikelnummer: 03-1258
GTIN: 9009468048686
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
