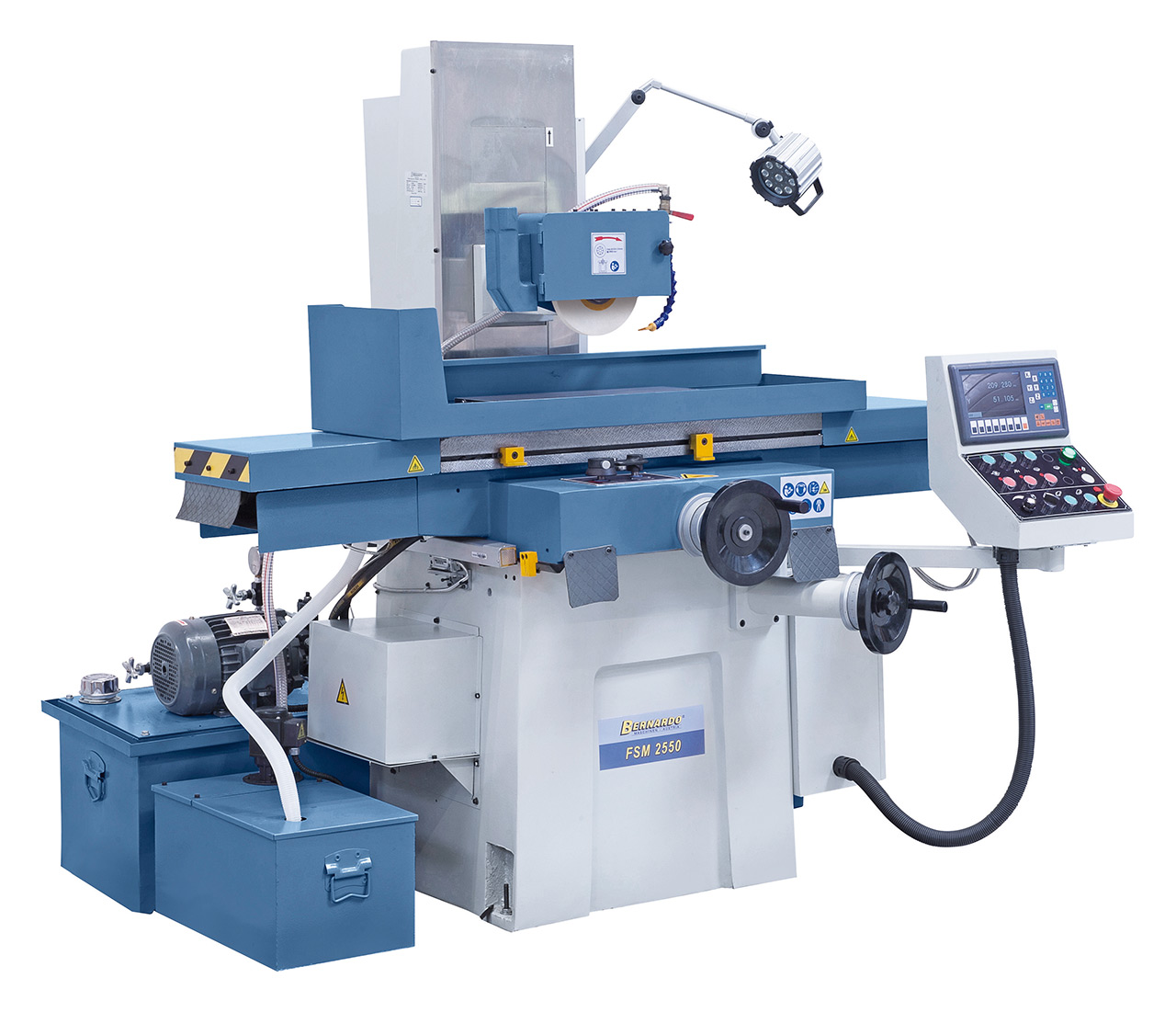

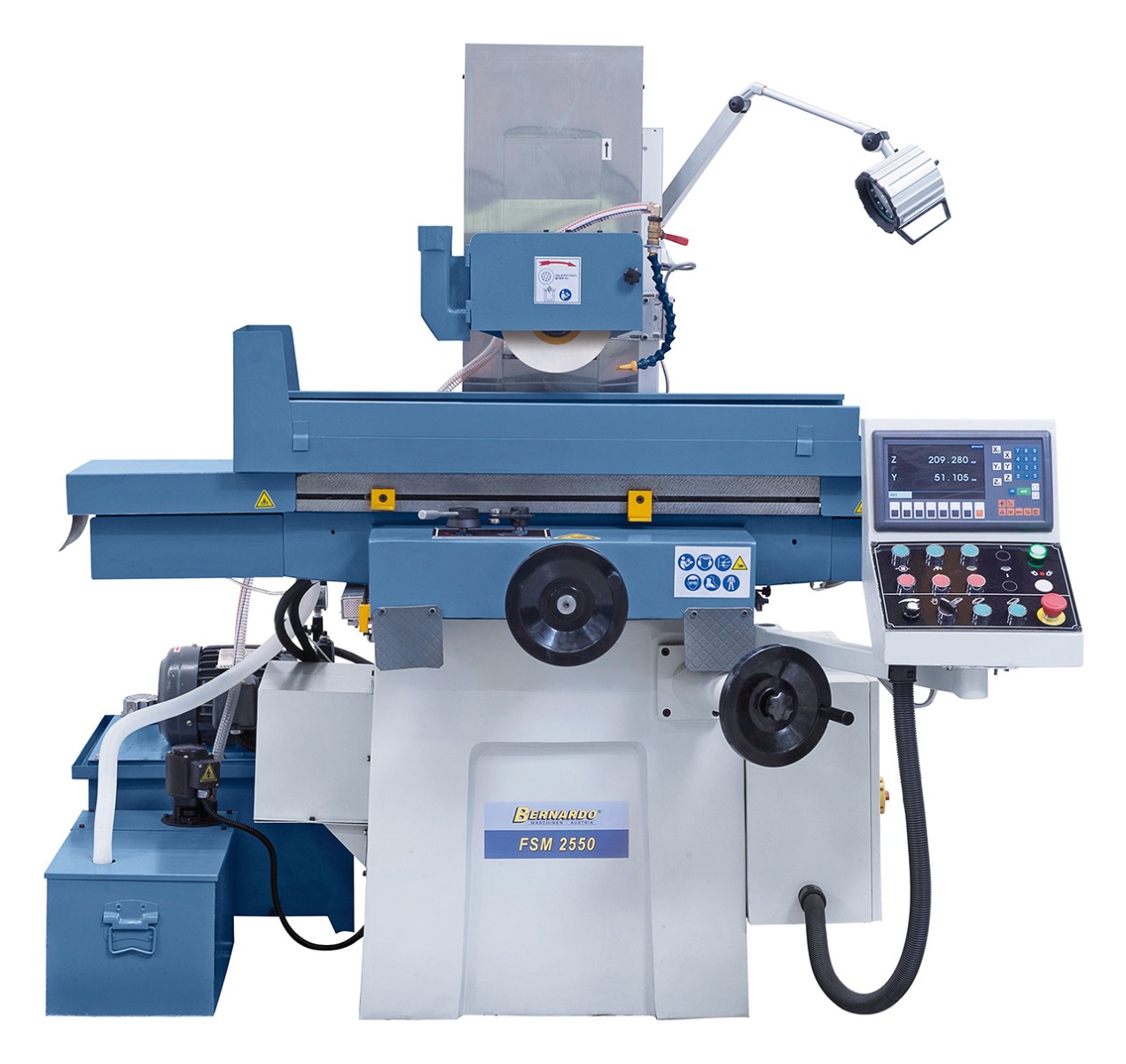

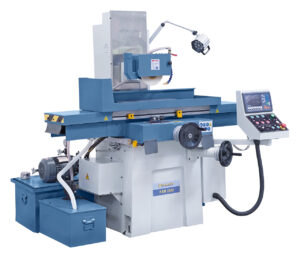

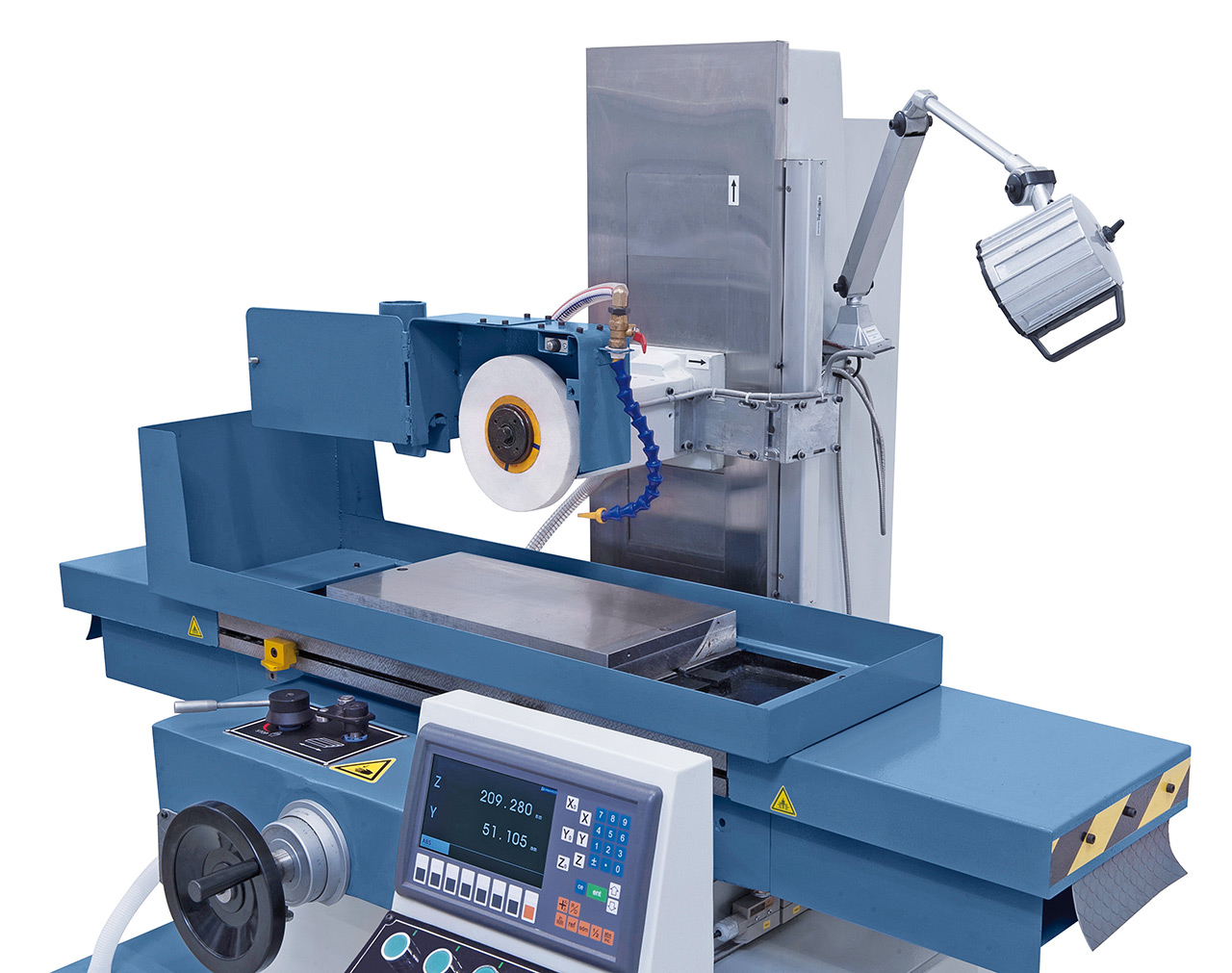

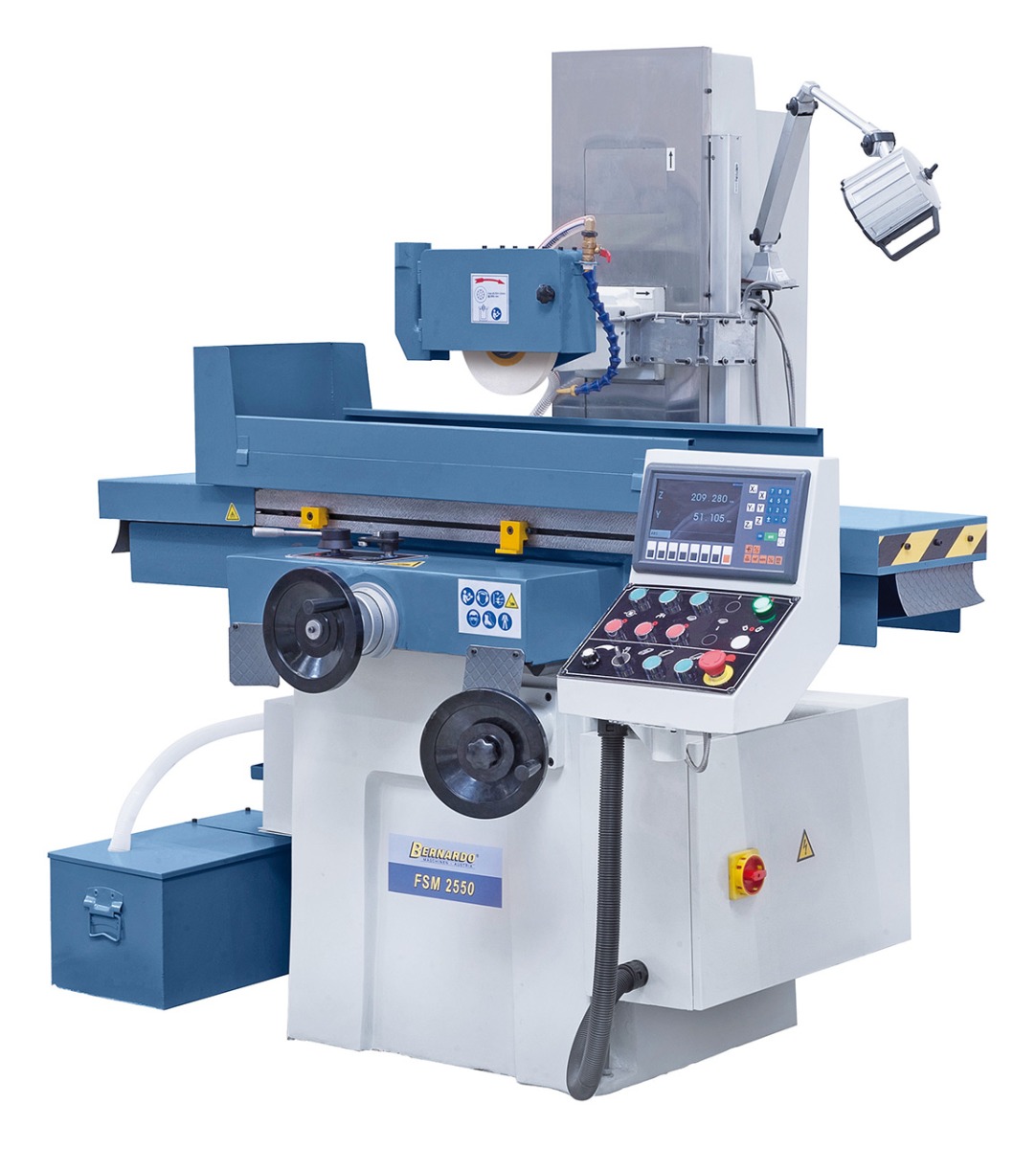

Bernardo FSM 2550
18.242,70€
inkl. 19 % MwSt. zzgl. Versandkosten
Die Flachschleifmaschine FSM 2550 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Lieferzeit: ca. 5 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
Die Flachschleifmaschine FSM 2550 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und Formenbau.
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

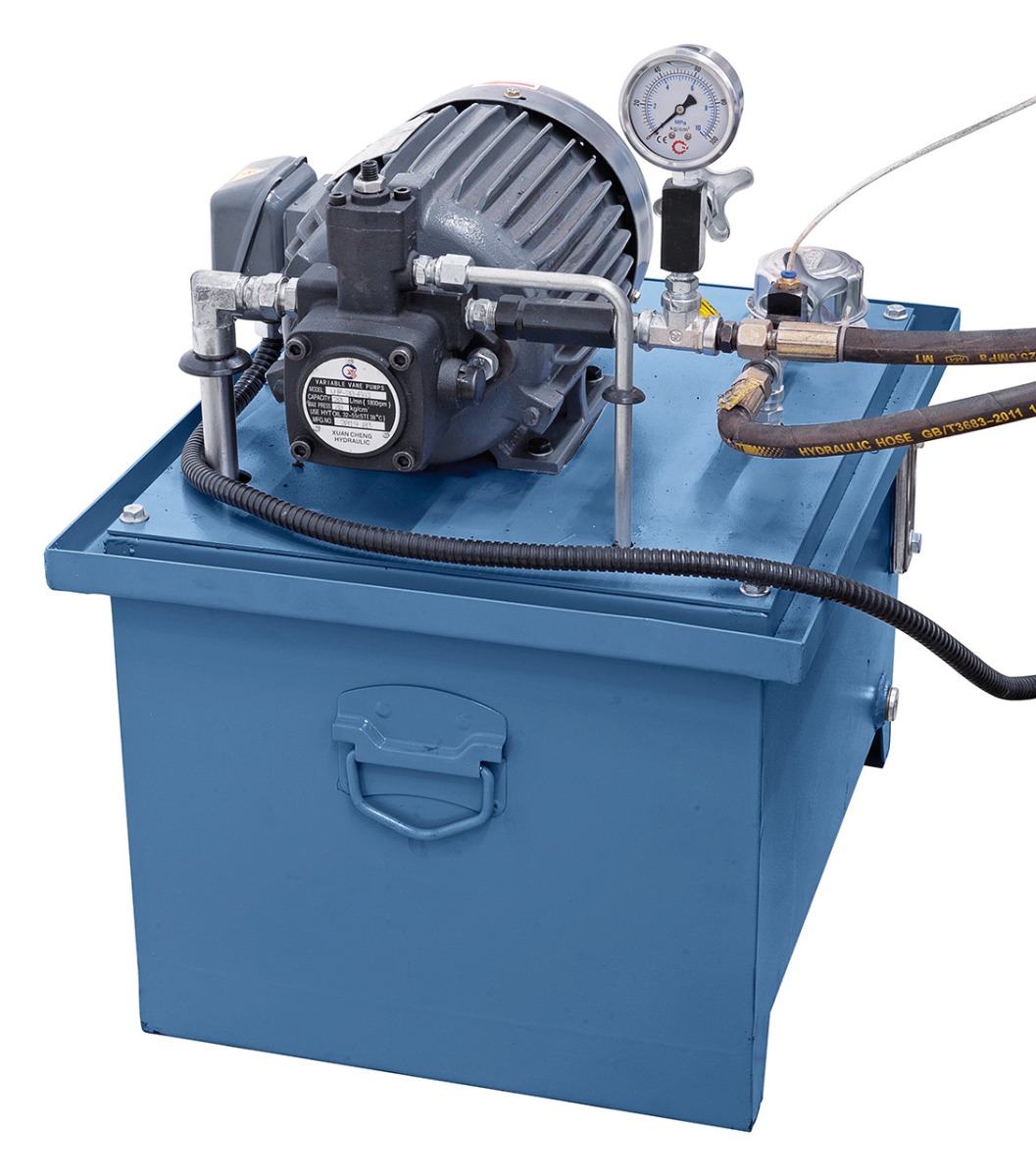

- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Komplettausstattung: 2-Achs-Digitalanzeige, Permanent-Magnetspannplatte, uvm.
- Zentralschmierung für alle Führungsbahnen
Technische Spezifikationen
|
Tischaufspannfläche |
250 x 520 mm |
|
T-Nuten Anzahl / Breite |
1 / 14 mm |
|
Permanent-Magnetspannplatte |
250 x 500 mm |
|
Max. Verfahrweg, längs |
560 mm |
|
Max. Verfahrweg, quer |
260 mm |
|
Abstand Spindelmitte / Tisch max. |
450 mm |
|
Max. Werkstückgewicht* |
150 kg |
|
Schleifscheibe |
200 x 20 x 31,75 mm |
|
Tischgeschwindigkeit, hydraulisch |
3 ? 20 m/min |
|
Querverstellung |
|
|
Zustellung quer pro Handradumdrehung |
4 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,01 mm |
|
Schleifspindelmotor |
1,5 kW |
|
Spindeldrehzahl |
2850 U/min |
|
Hydraulikpumpenmotor |
1,5 kW |
|
Länge |
1700 mm |
|
Tiefe |
1400 mm |
|
Höhe |
1750 mm |
|
Gewicht ca. |
1010 kg |
|
|
|
* mit Magnetspannplatte
Lieferumfang

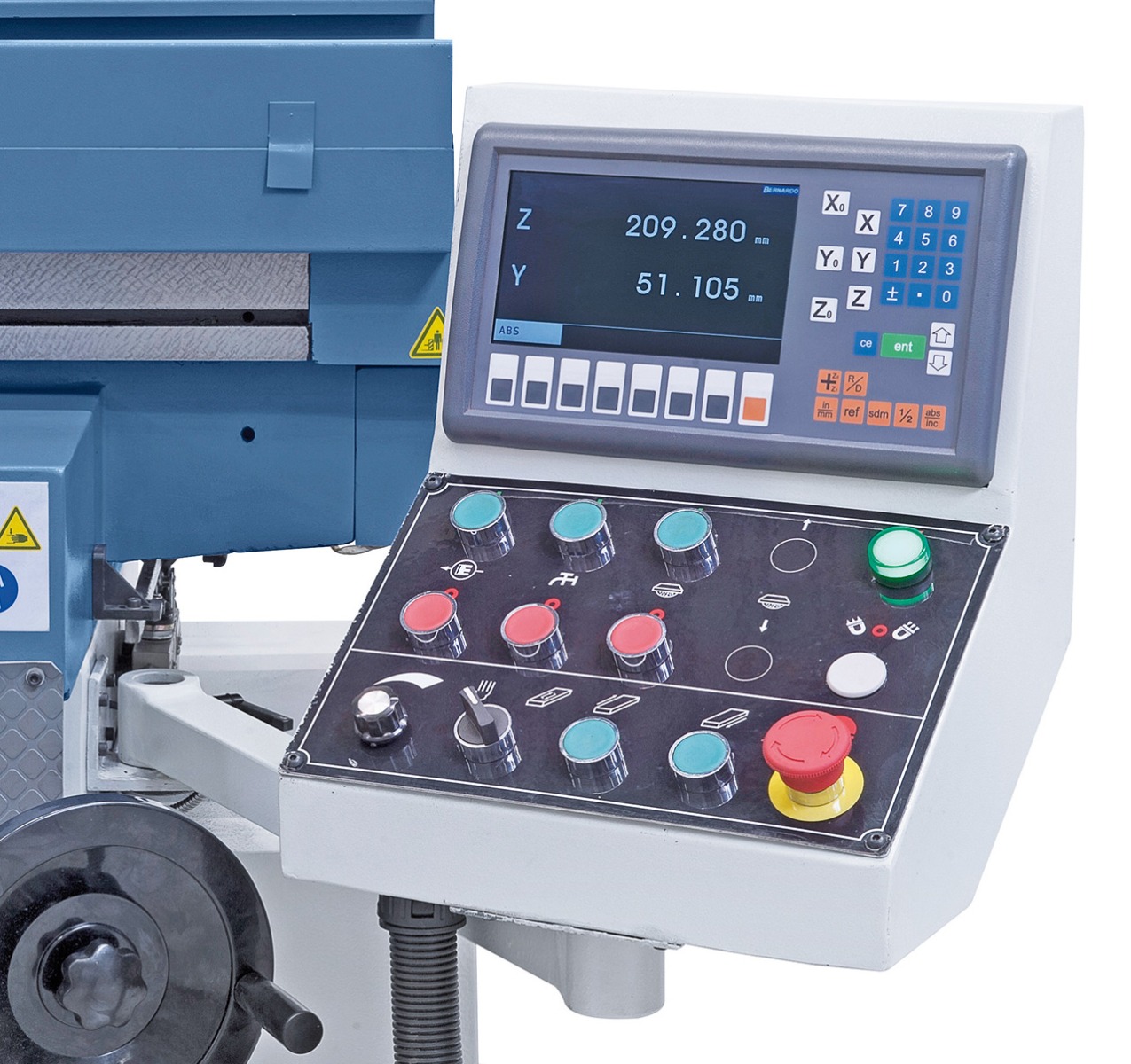

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

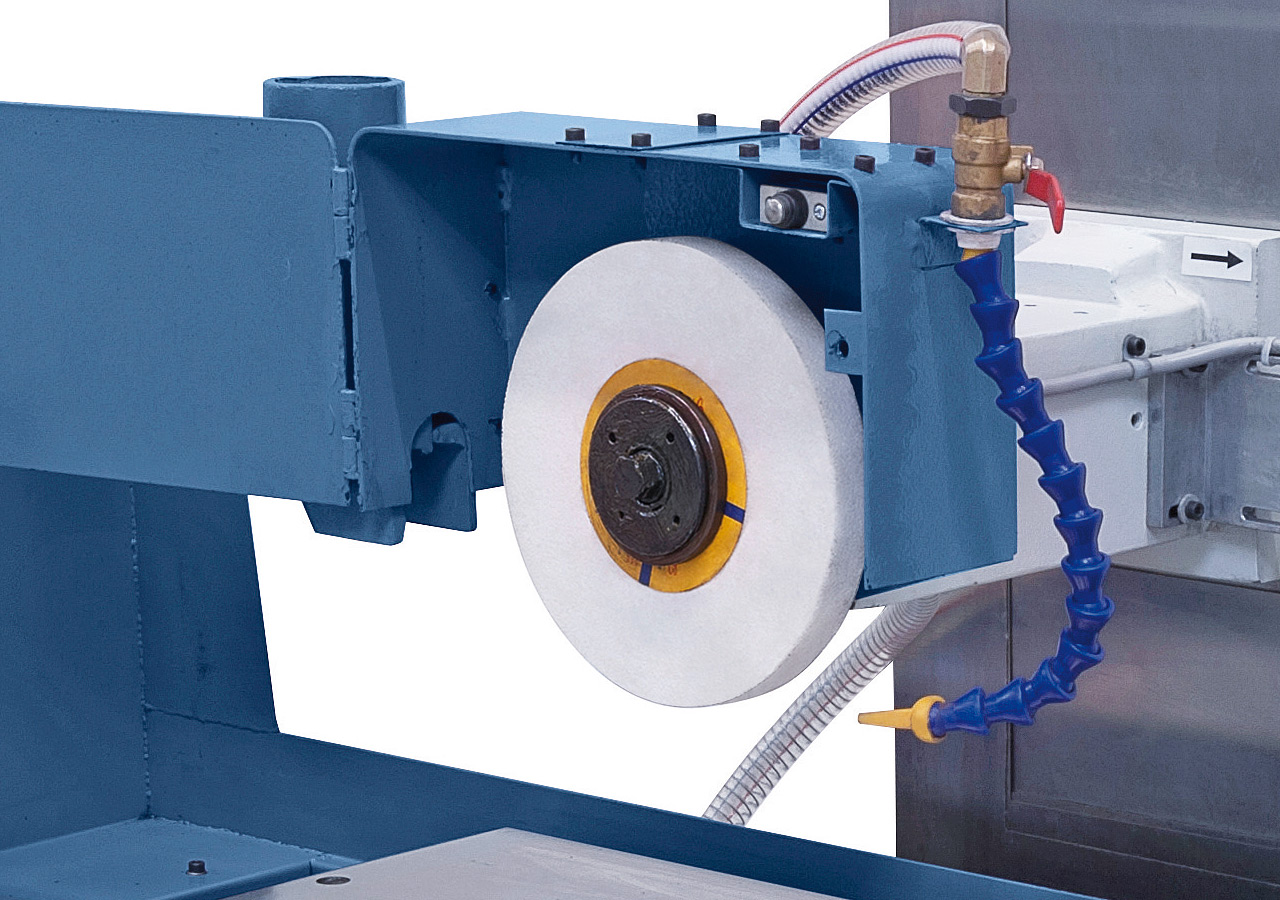

- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Permanent-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung

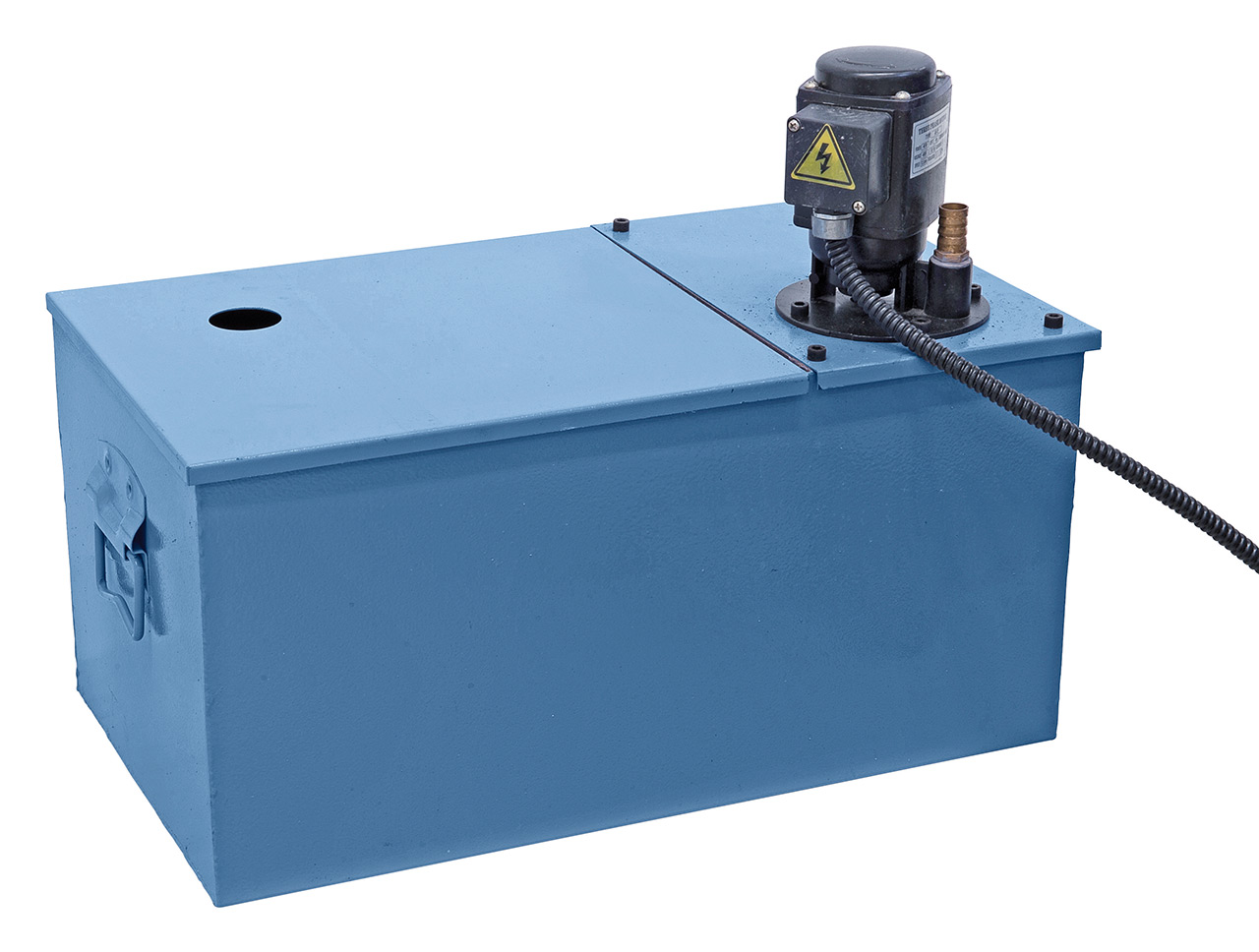

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
