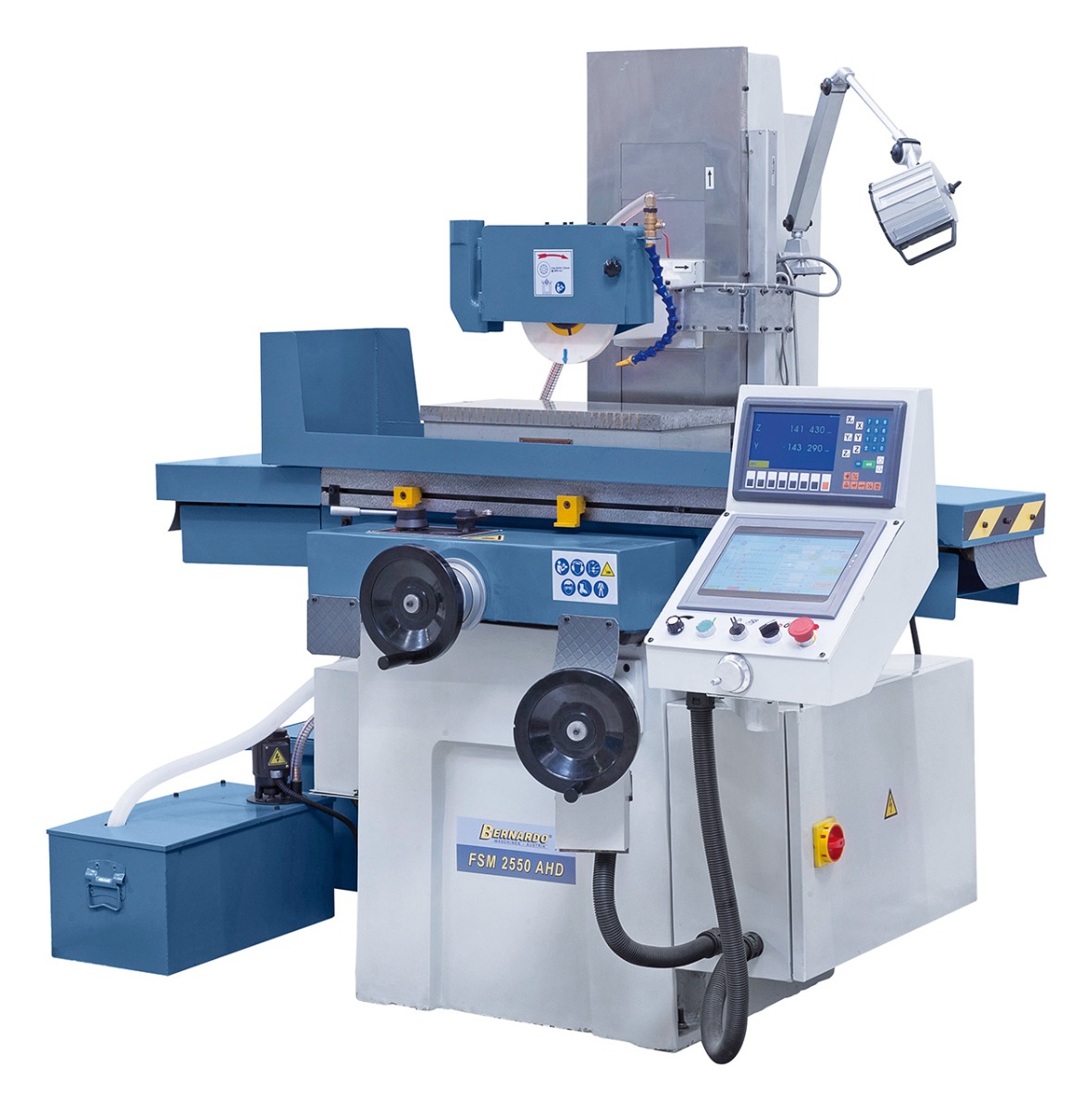

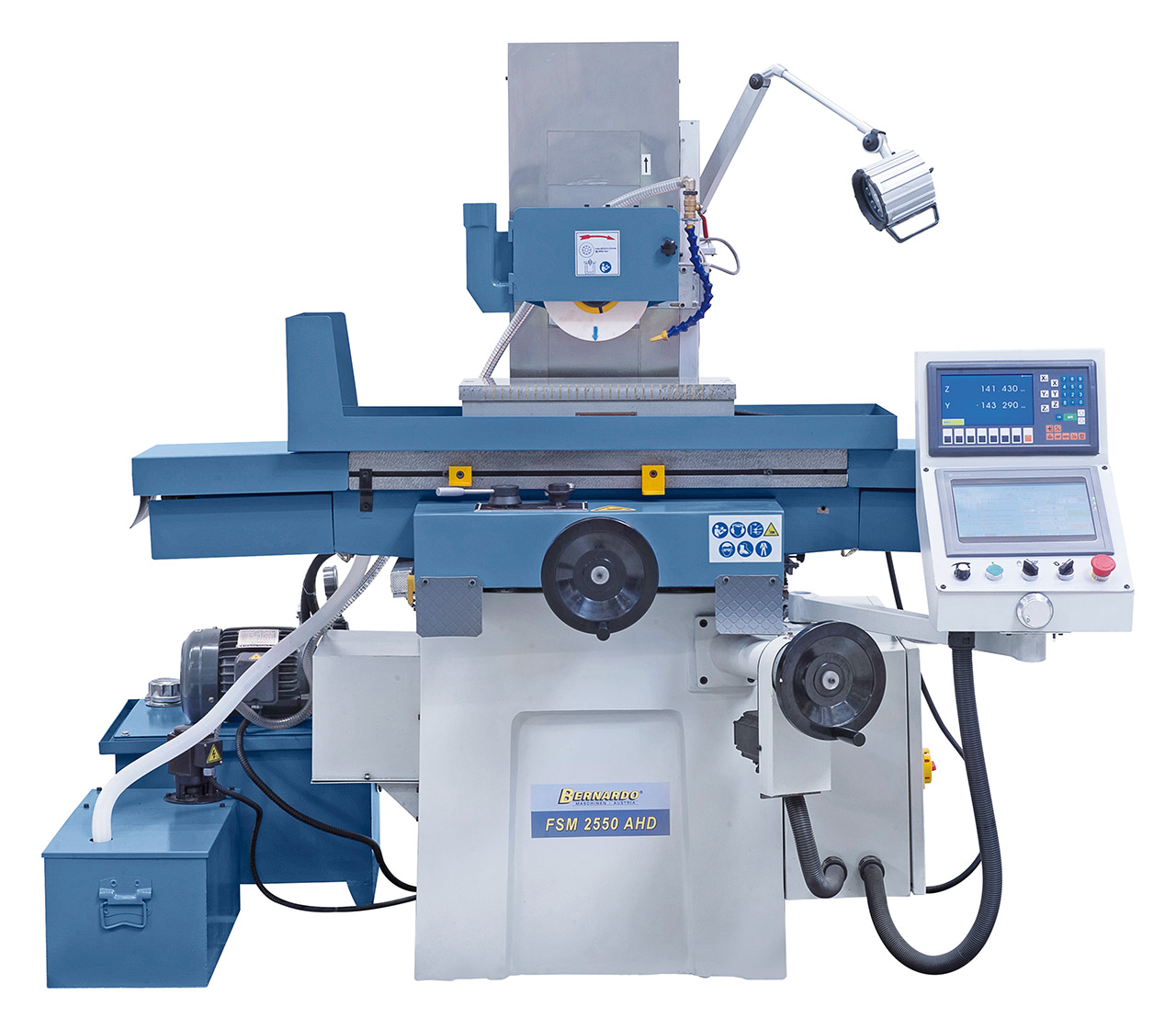

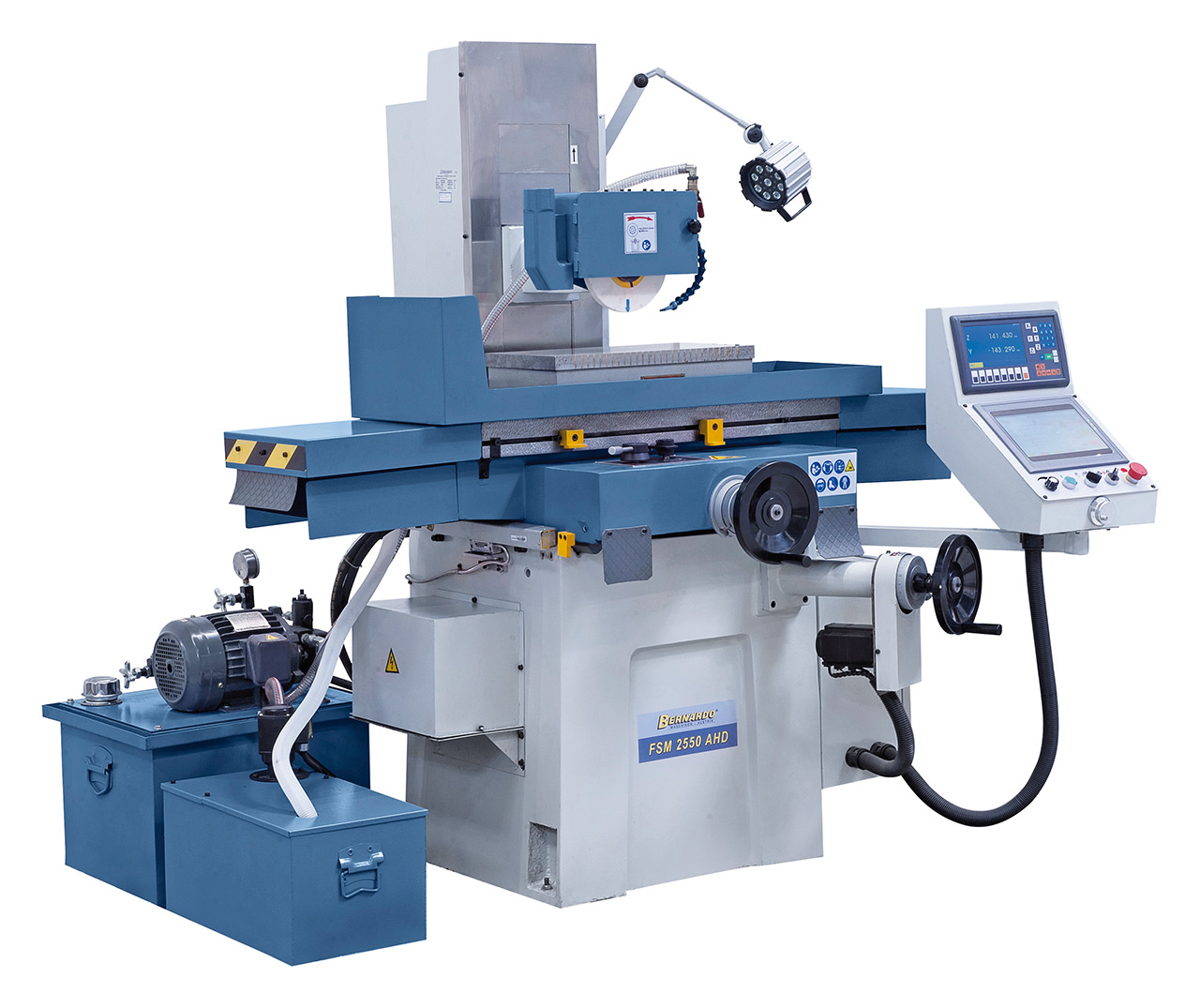

Bernardo Flachschleifmaschinen FSM 2550 AHD
20.396,60€
inkl. 19 % MwSt. zzgl. Versandkosten
Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen

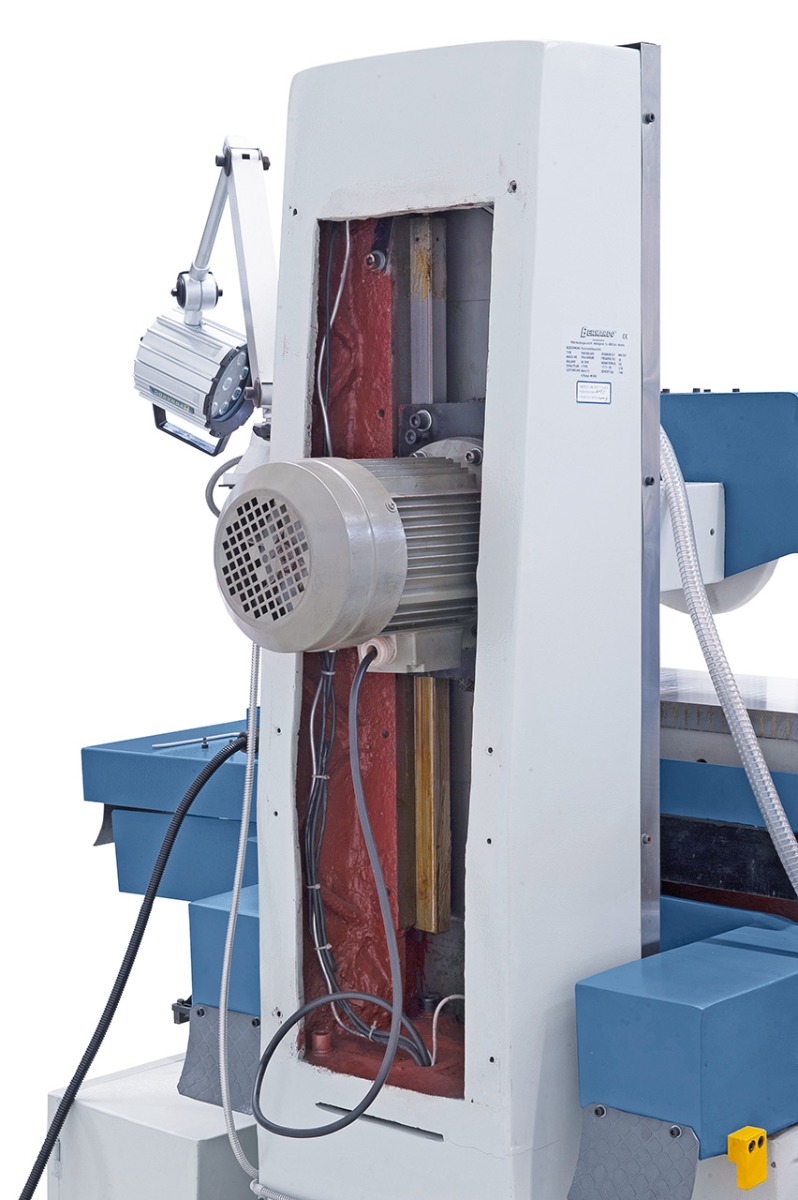

- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor

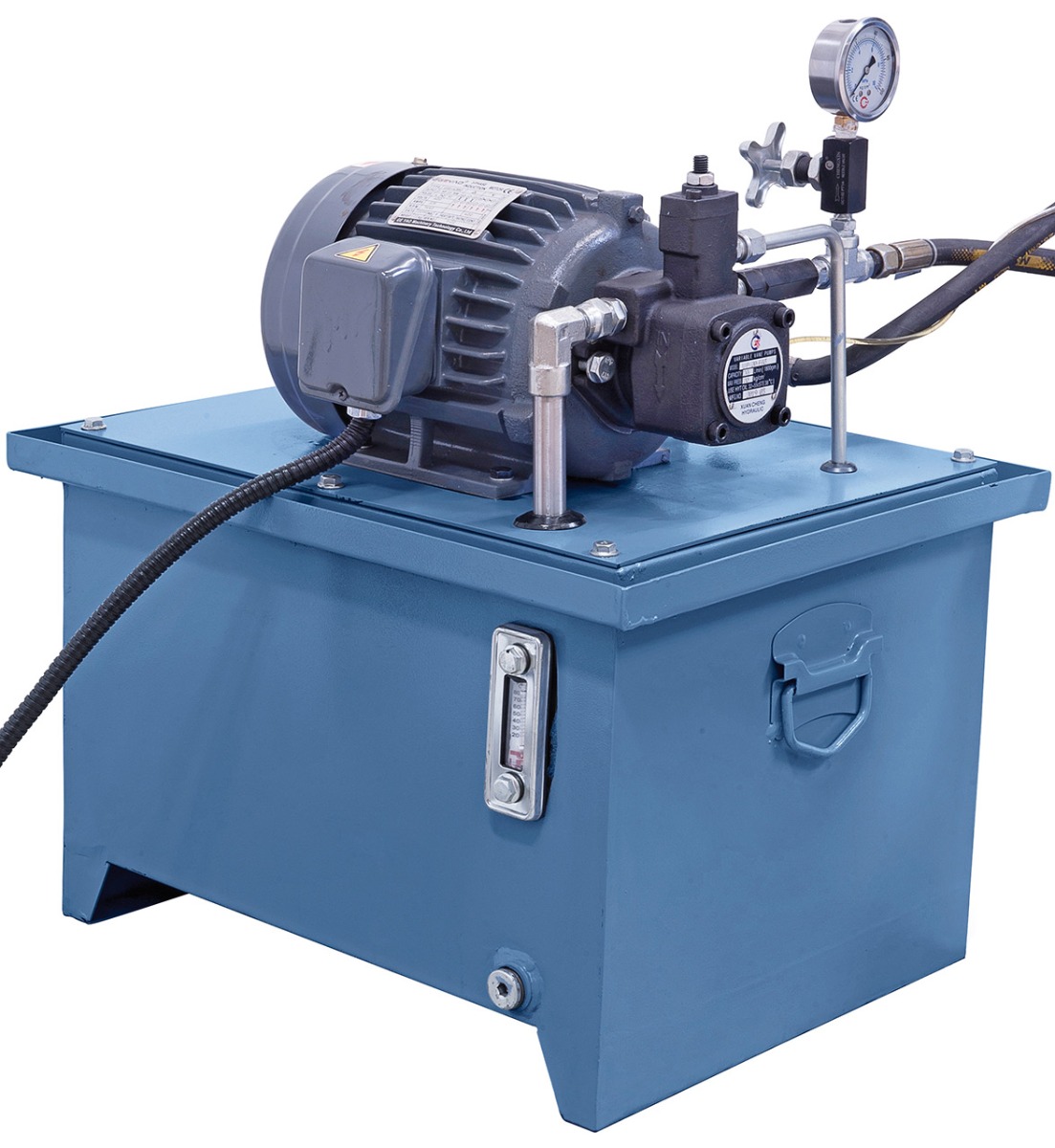

- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Technische Spezifikationen
|
Tischaufspannfläche |
250 x 520 mm |
|
T-Nuten Anzahl / Breite |
1 / 14 mm |
|
Elektro-Magnetspannplatte |
250 x 500 mm |
|
Max. Verfahrweg, längs |
560 mm |
|
Max. Verfahrweg, quer |
260 mm |
|
Abstand Spindelmitte / Tisch max. |
450 mm |
|
Max. Werkstückgewicht* |
150 kg |
|

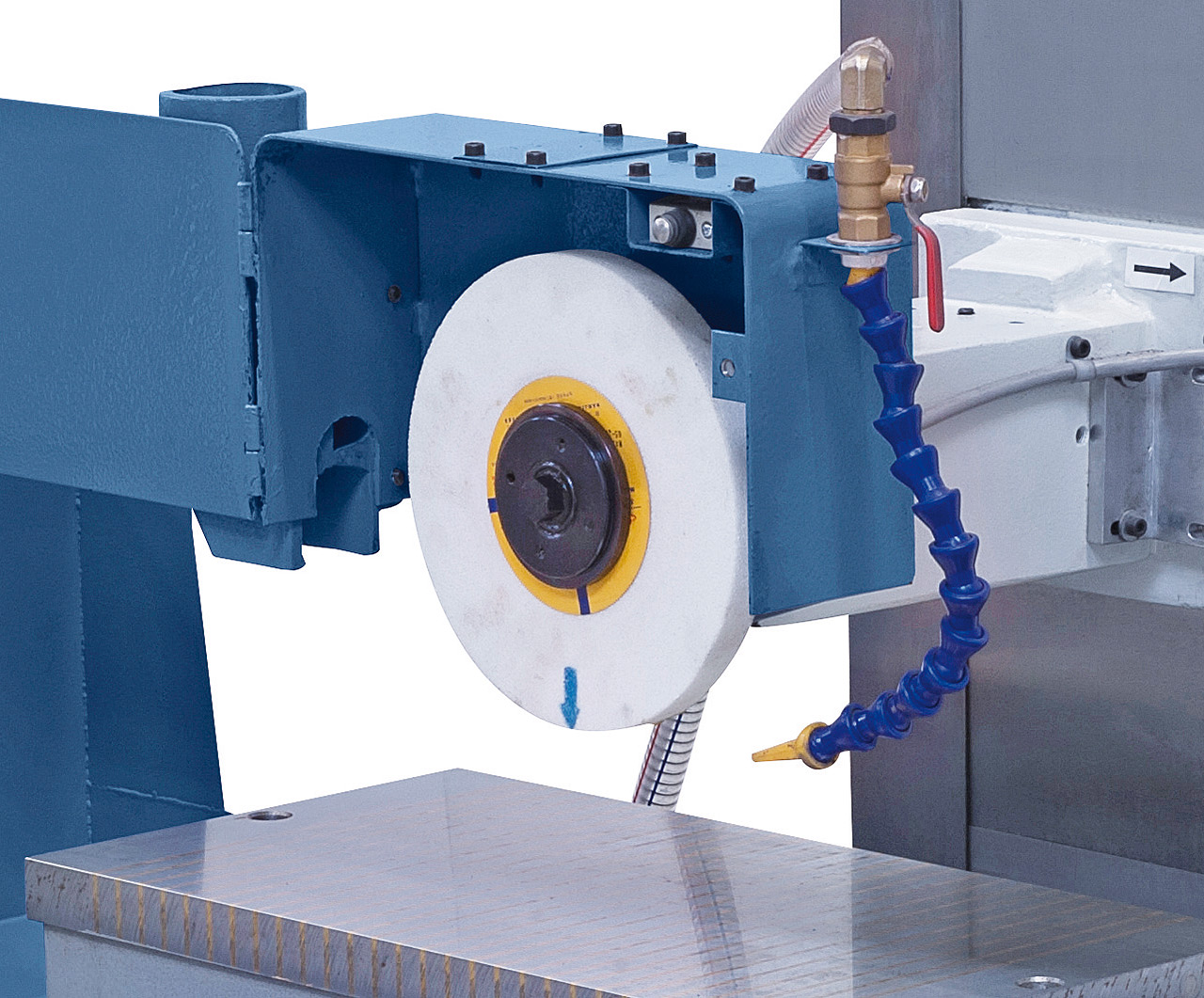

Schleifscheibe |
200 x 20 x 31,75 mm |
|
Tischgeschwindigkeit, hydraulisch |
2 – 18 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 ? 10 mm/Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
4 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,01 / 0,1 mm |
|
Eilgang, vertikal |
360 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,01 mm |
|
Schleifspindelmotor |
1,5 kW |
|
Spindeldrehzahl |
2850 U/min |
|
Hydraulikpumpenmotor |
1,5 kW |
|
Vertikalvorschubmotor |
0,75 kW |
|
Länge |
1700 mm |
|
Tiefe |
1400 mm |
|
Höhe |
1750 mm |
|
Gewicht ca. |
1100 kg |
|
|
|
* mit Magnetspannplatte
Lieferumfang

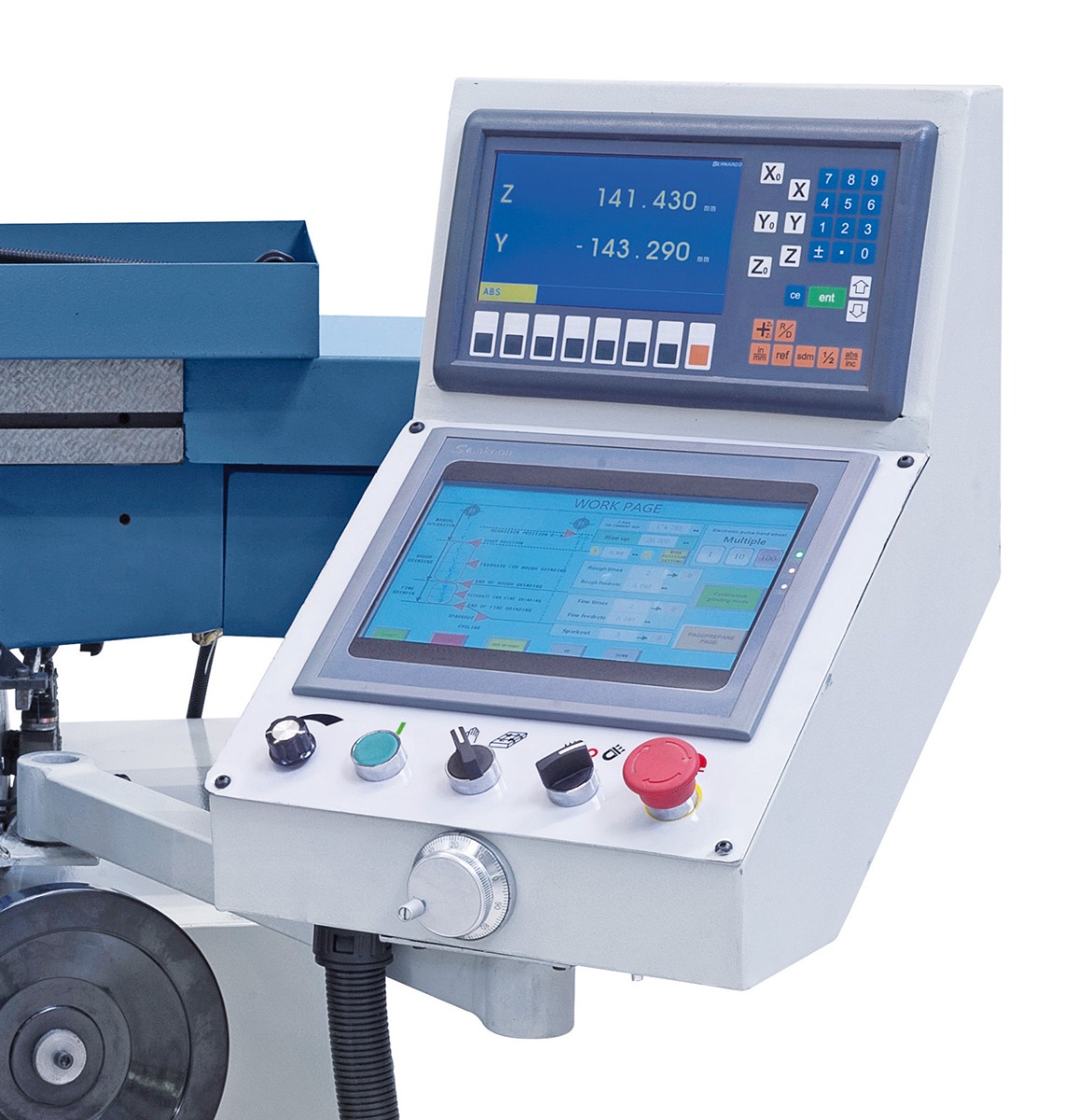

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Steuerung mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Elektro-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung

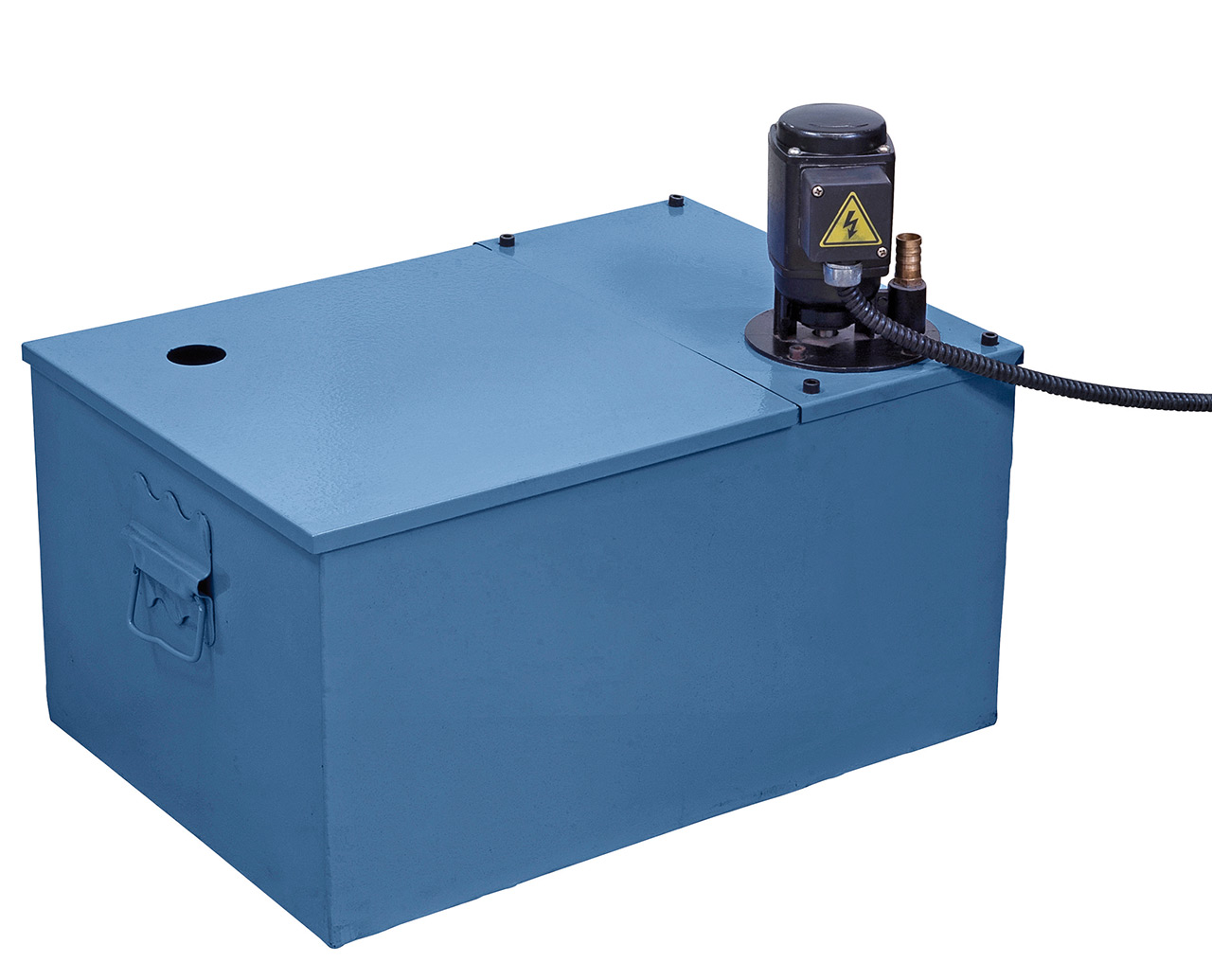

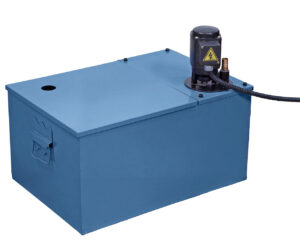

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

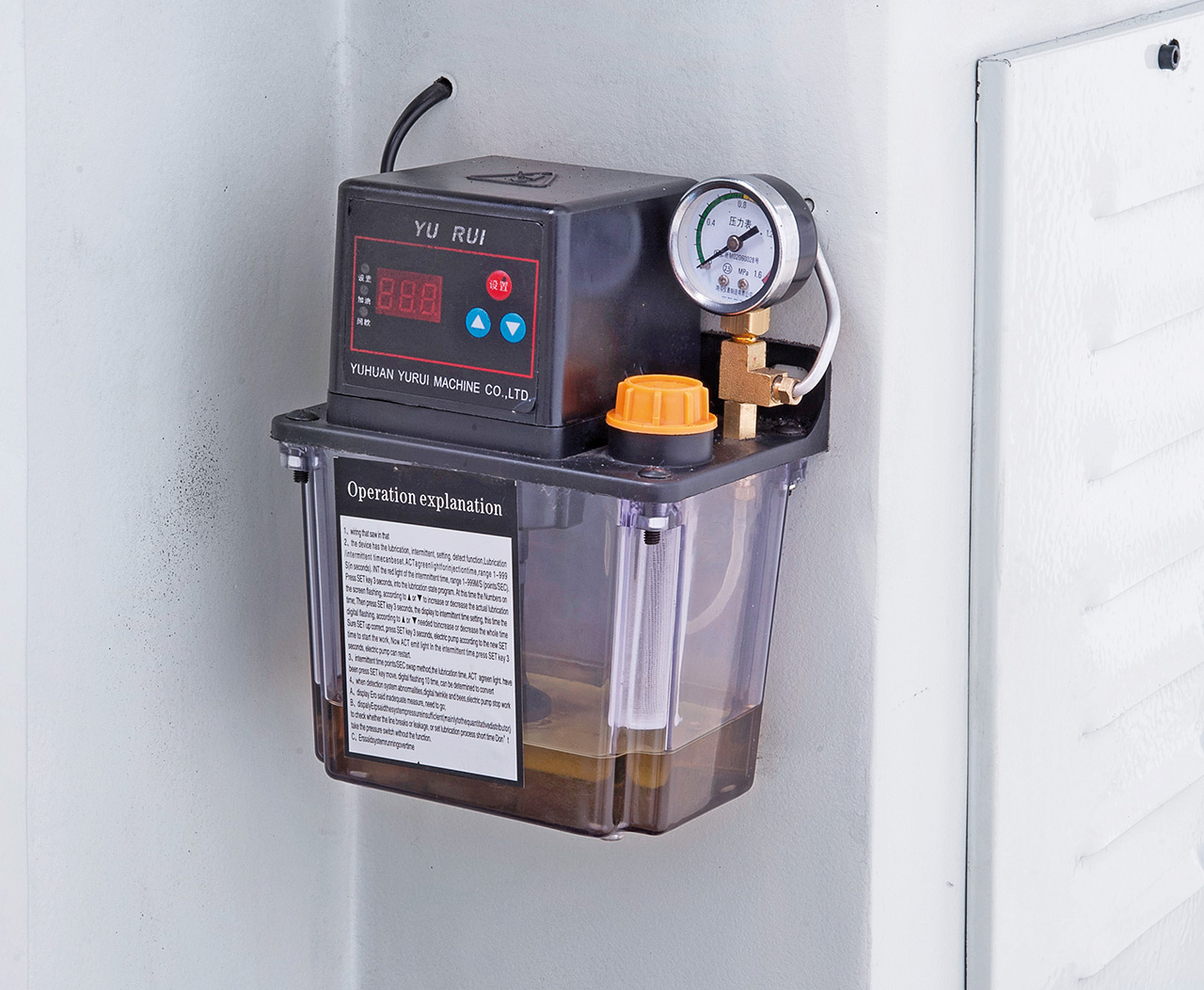

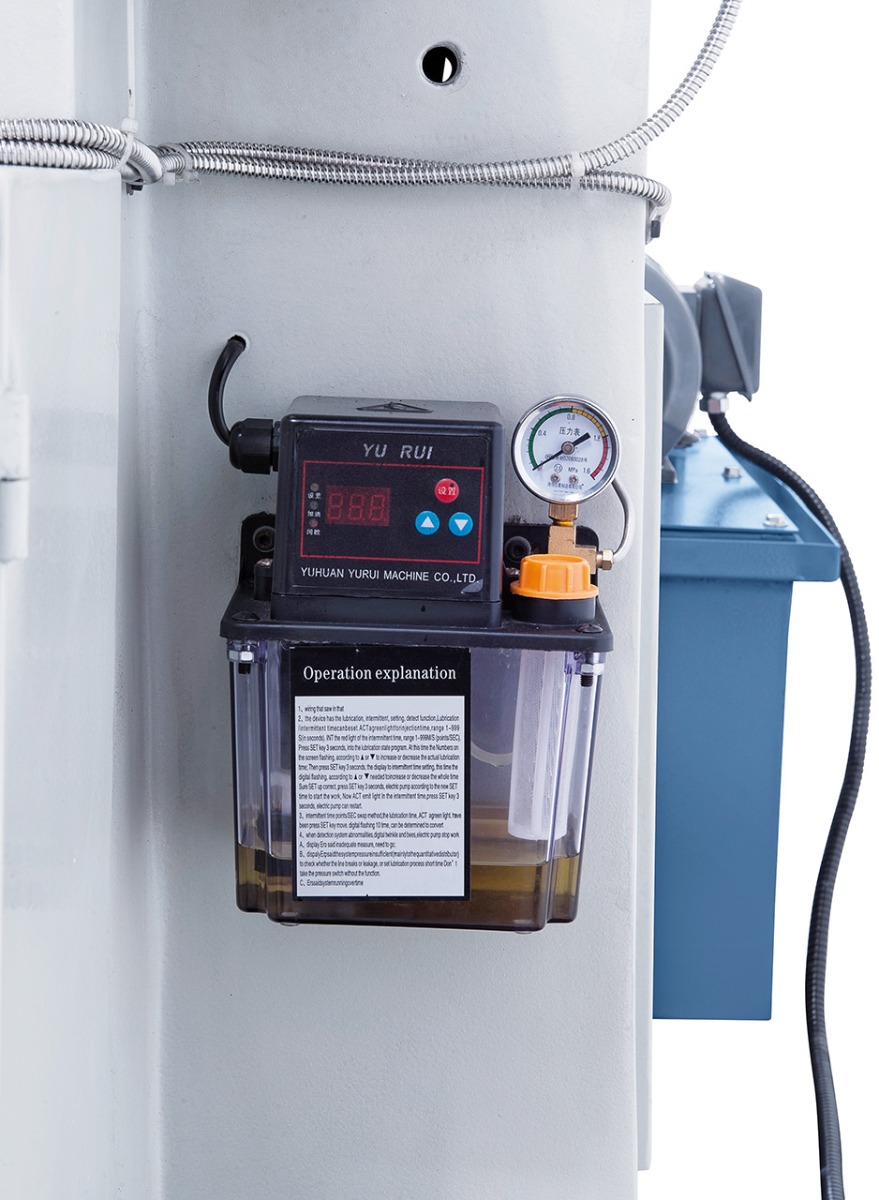

- Zentralschmierung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
