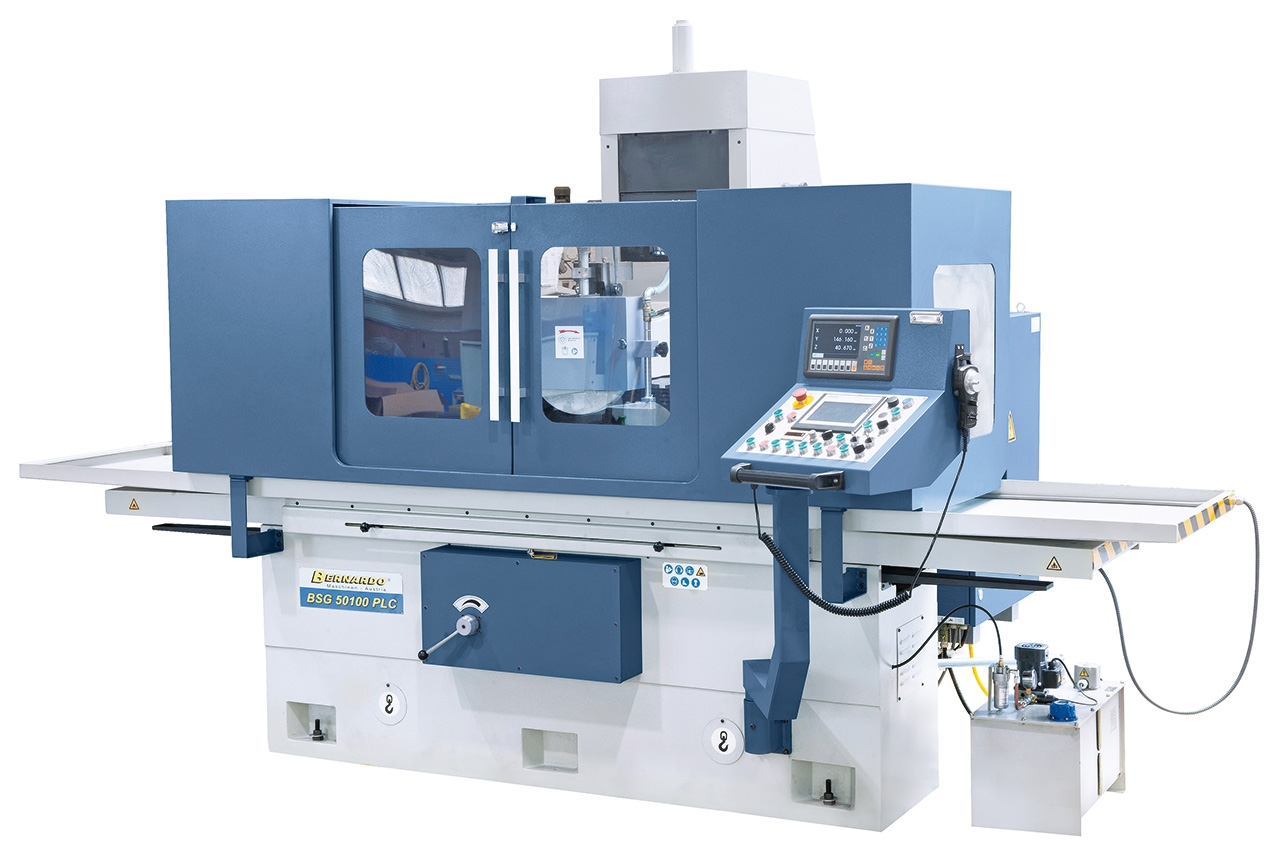

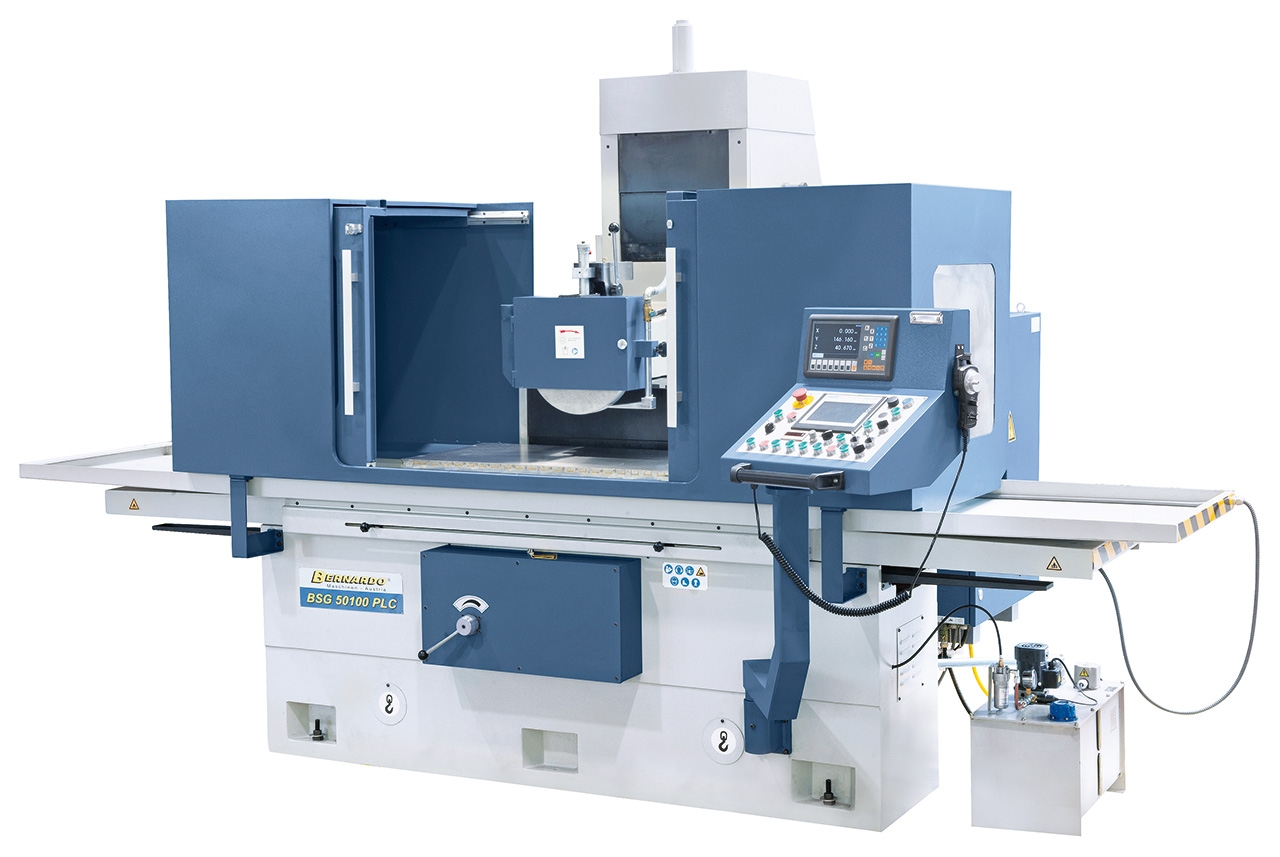

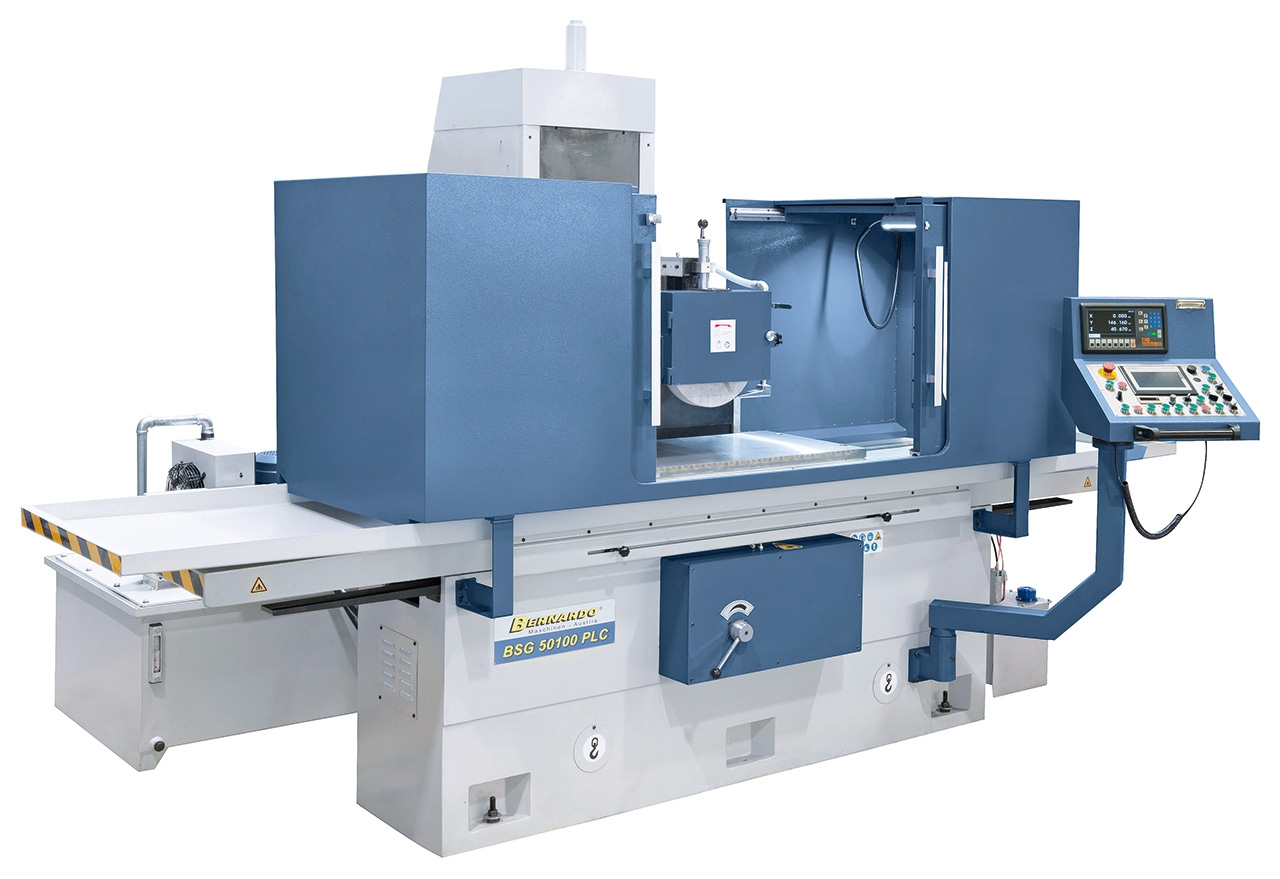

Bernardo Flachschleifmaschinen BSG 50100 PLC

Name: Bernardo Flachschleifmaschinen BSG 50100 PLC
SKU: 05-1450XL
Availability: OutOfStock

59.797,50€

inkl. 19 % MwSt. zzgl. Versandkosten

Diese Modelle eignen sich für die Bearbeitung von Werkstücken bis 700 kg und einer Schleiffläche bis 1150 x 560 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Enter your email address to join the waitlist for this product

Artikelnummer: 05-1450XL Kategorie: Flachschleifer

Beschreibung

Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

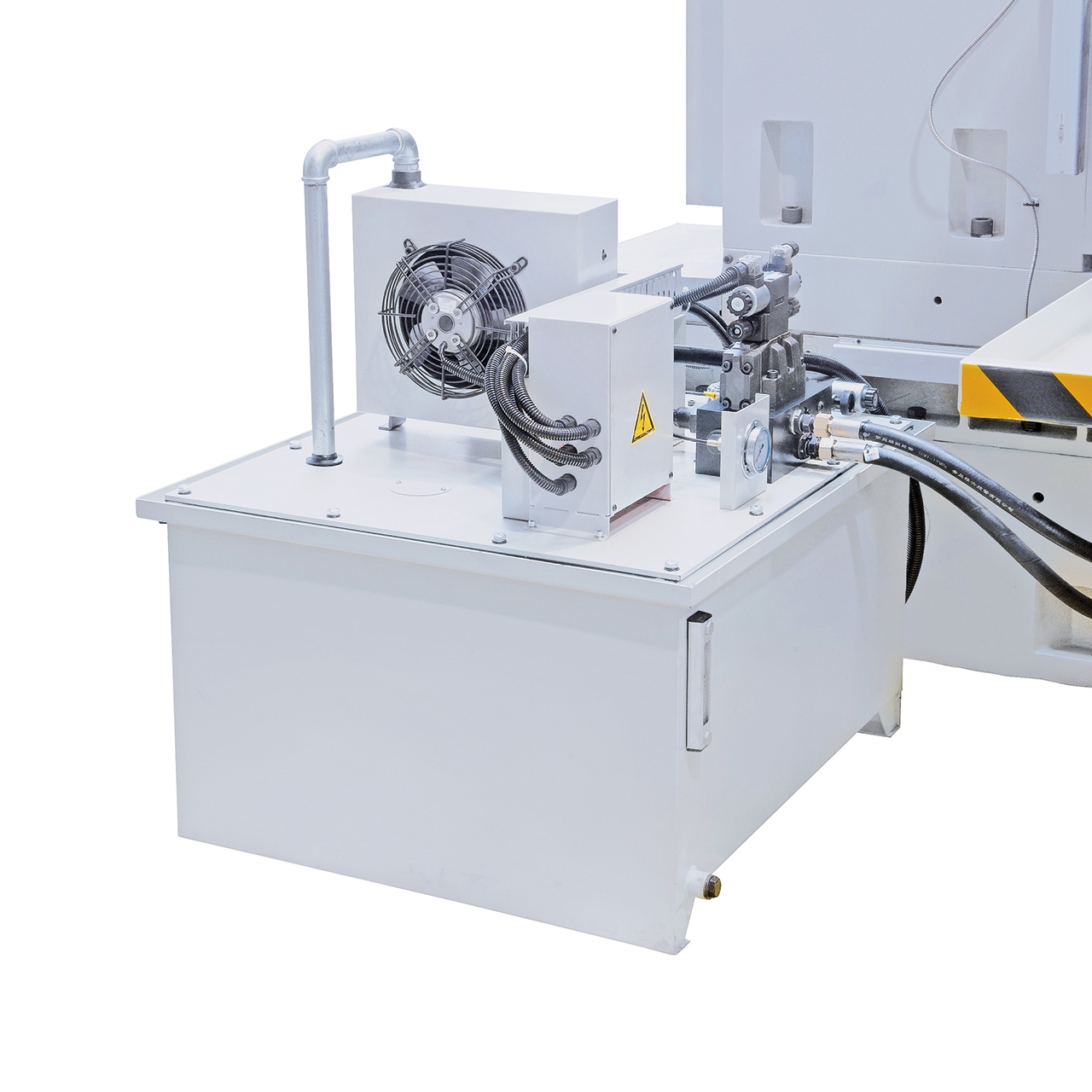

Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

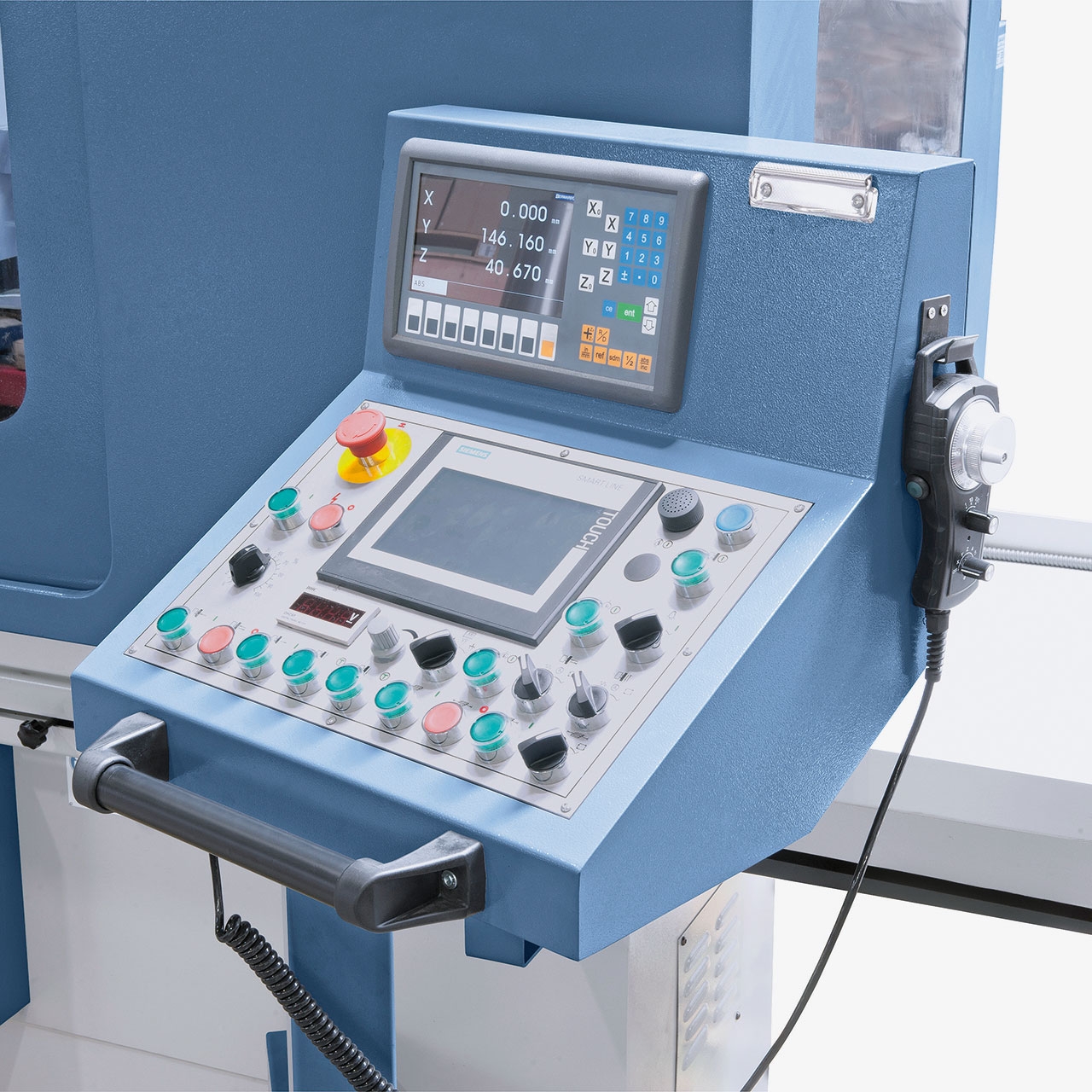

Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen

Technische Spezifikationen

Tischaufspannfläche	500 x 1100 mm
T-Nuten Anzahl / Breite	3 / 18 mm
Elektro-Magnetspannplatte	500 x 1000 mm
Max. Verfahrweg, längs	1150 mm
Max. Verfahrweg, quer	560 mm
Abstand Spindelmitte / Tisch max.	600 mm
Max. Werkstückgewicht*	700 kg

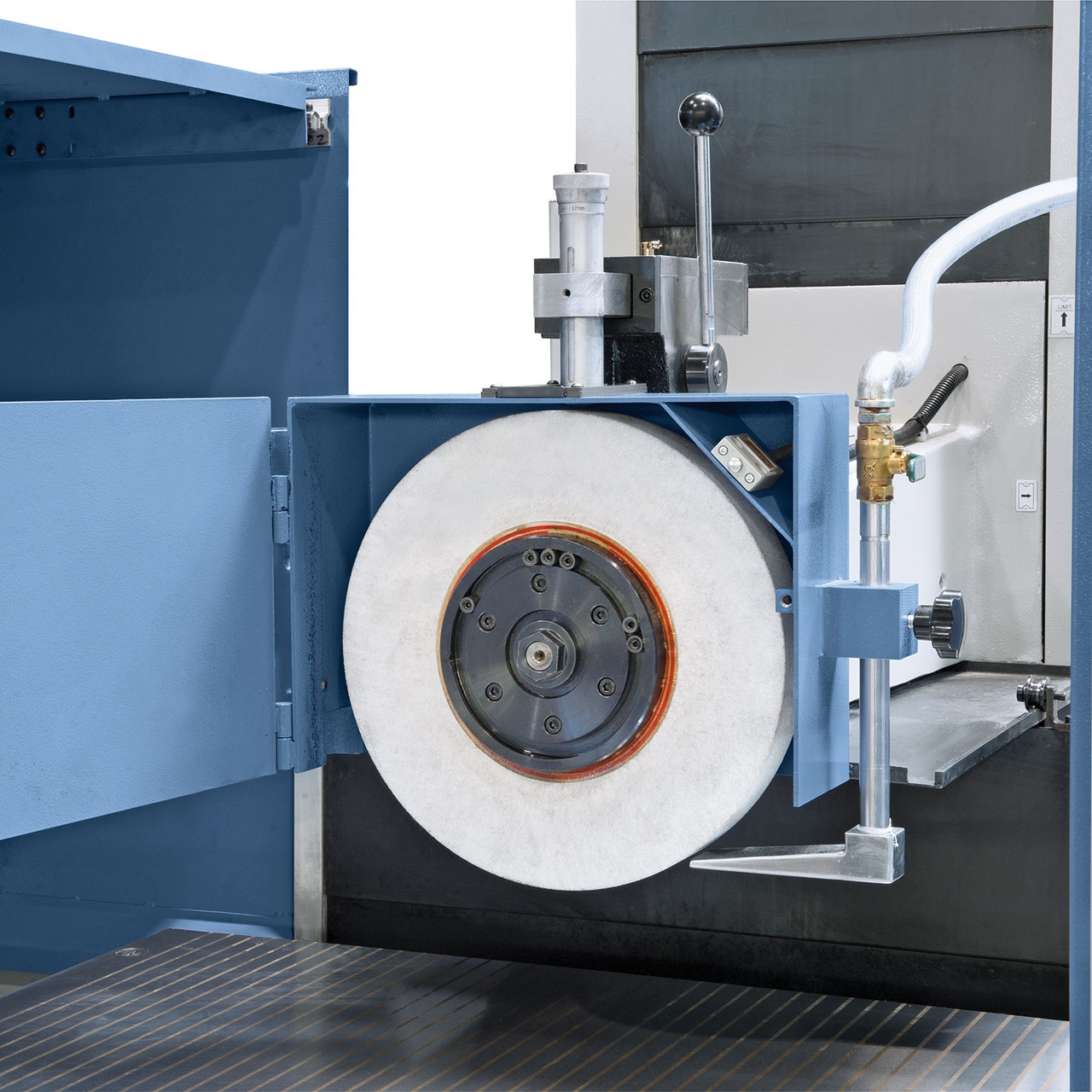

Schleifscheibe	350 x 50 x 127 mm
Tischgeschwindigkeit, hydraulisch	5 – 25 m/min
Querverstellung
Automatische Zustellung, quer	0,5 – 30 mm/Hub
Eilgang, quer	0 – 600 mm/min
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,015 /
	0,02 / 0,03 / 0,04 mm
Eilgang, vertikal	0 – 300 mm/min
Schleifspindelmotor	7,5 kW
Spindeldrehzahl	1440 U/min
Hydraulikpumpenmotor	3,0 kW
Gesamt-Anschlusswert	13,2 kW
Länge	3880 mm
Tiefe	2150 mm
Höhe	2420 mm
Gewicht ca.	5500 kg
* mit Magnetspannplatte
