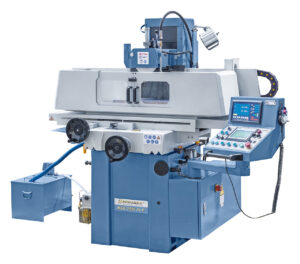

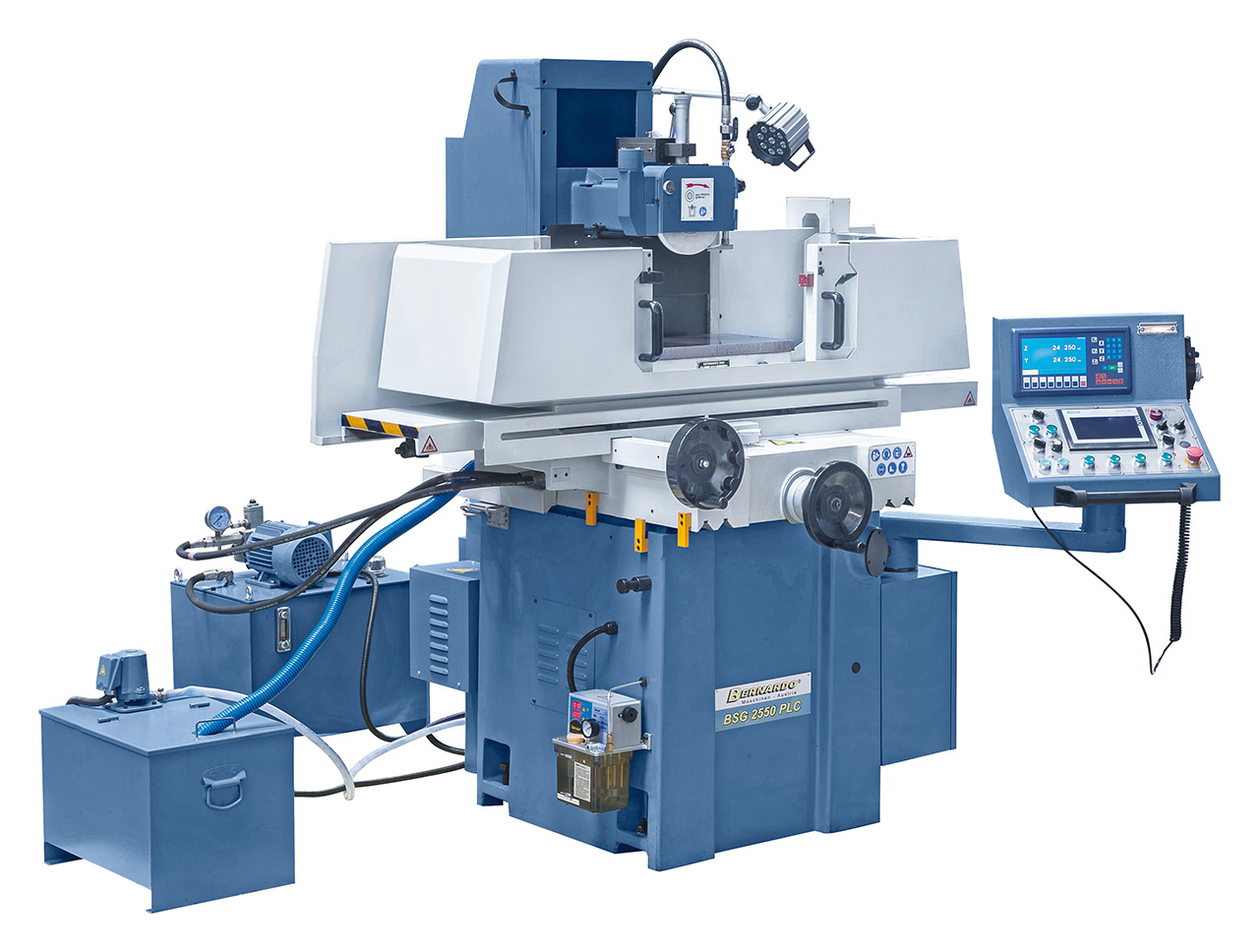

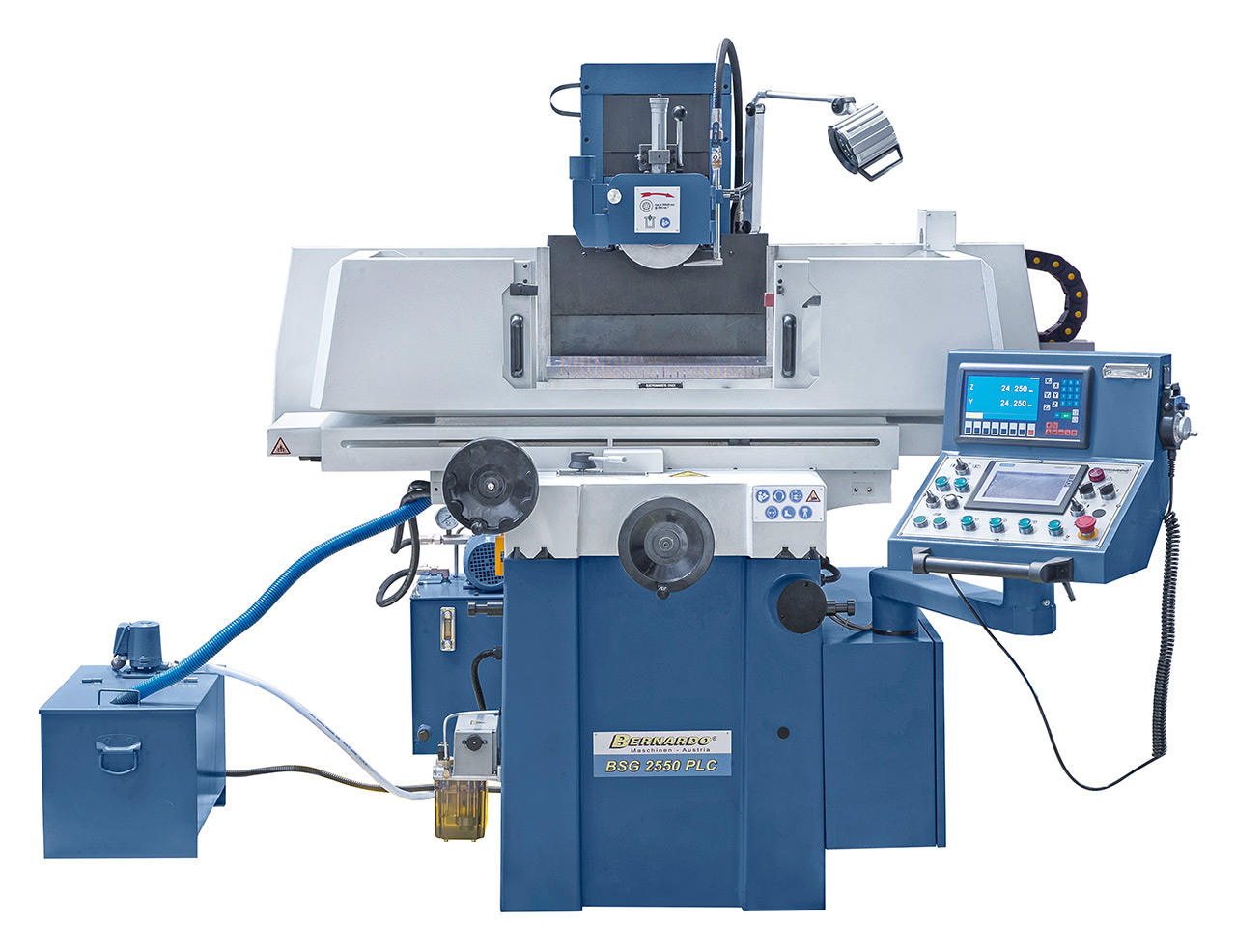

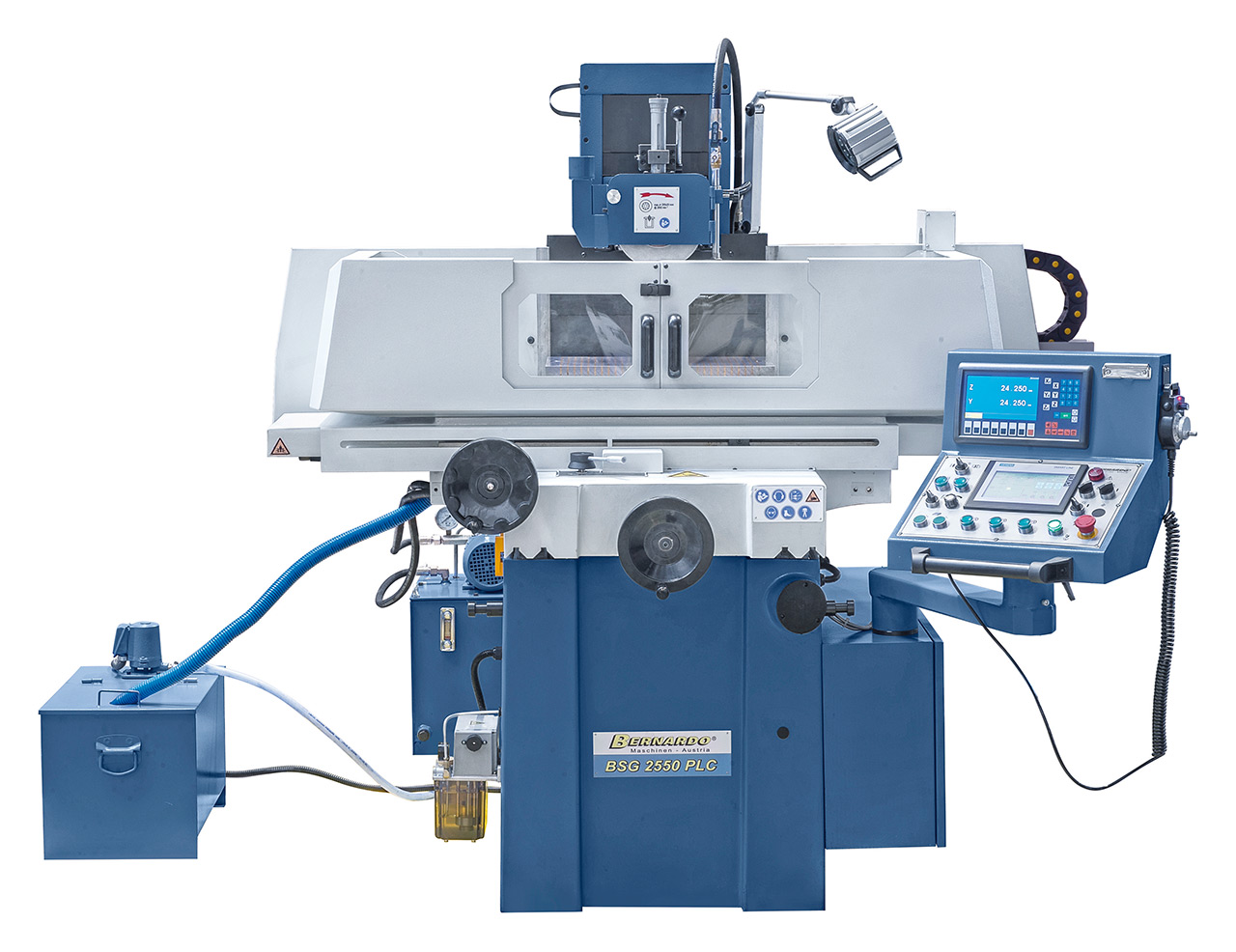

Bernardo Flachschleifmaschine BSG 2550 PLC

27.900,00
inklusive Versand innerhalb DE!

Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 05-1446B Kategorie:

Beschreibung

Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.

  • Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
  • Tischlängsführung V-Flach, Tischquerführung Doppel-V

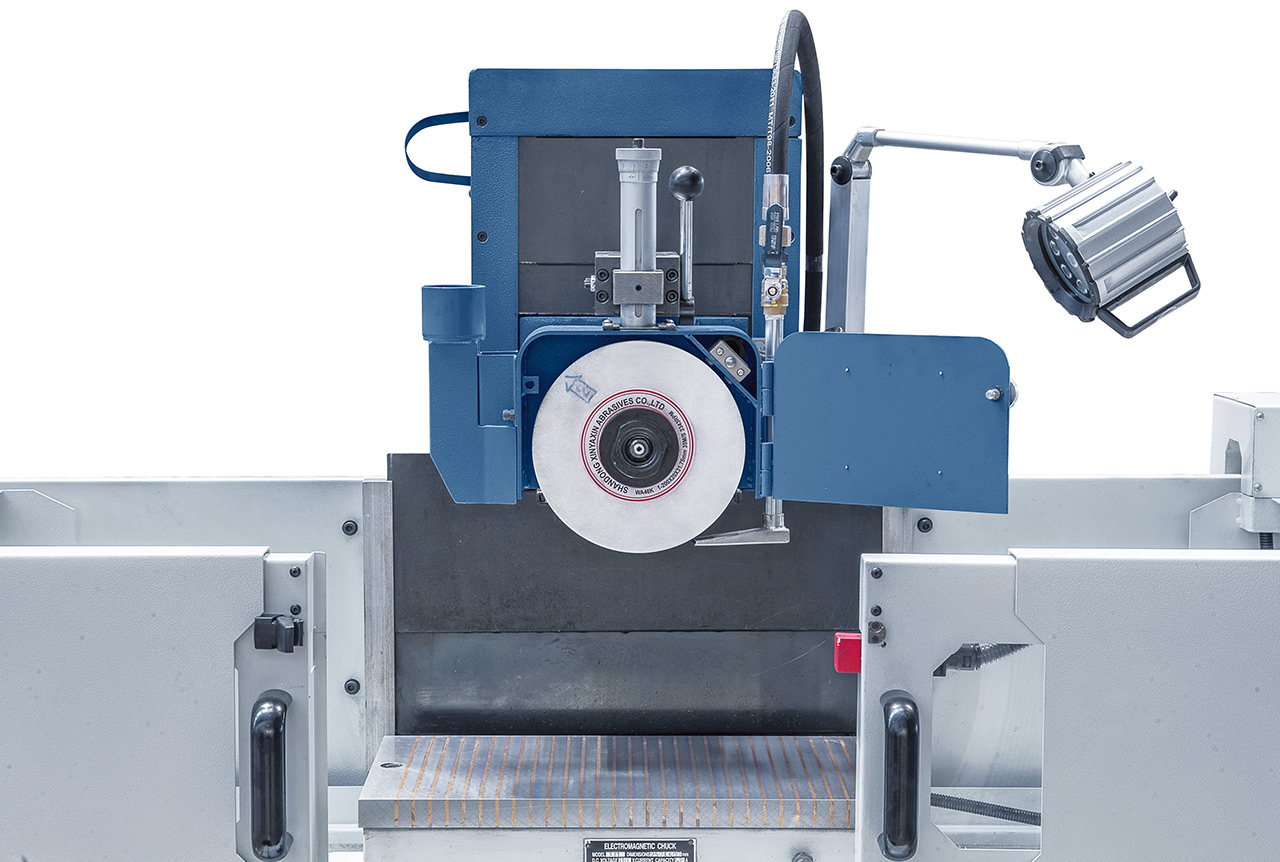

  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
  • Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
  • Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
  • Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

Technische Spezifikationen

Tischaufspannfläche

250 x 510 mm

T-Nuten Anzahl / Breite

1 / 14 mm

Elektro-Magnetspannplatte

250 x 500 mm

Max. Verfahrweg, längs

560 mm

Max. Verfahrweg, quer

275 mm

Abstand Spindelmitte / Tisch max.

450 mm

Max. Werkstückgewicht*

180 kg

Schleifscheibe

200 x 20 x 31,75 mm

Tischgeschwindigkeit, hydraulisch

5 – 25 m/min

Querverstellung



Automatische Zustellung, quer

0,5 – 8 mm/Hub

Eilgang, quer

990 mm/min

Zustellung quer pro Handradumdrehung

4 mm/U

Skalenteilung am Handrad

0,02 mm

Vertikalzustellung



Automatische Zustellung, vertikal

0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm

Eilgang, vertikal

480 mm/min

Zustellung vertikal pro Handradumdrehung

2 mm/U

Skalenteilung am Handrad

0,005 mm

Schleifspindelmotor

2,2 kW

Spindeldrehzahl

2850 U/min

Hydraulikpumpenmotor

0,75 kW

Vertikalvorschubmotor

0,5 kW

Länge

1900 mm

Tiefe

2050 mm

Höhe

1840 mm

Gewicht ca.

1750 kg

* mit Magnetspannplatte

Lieferumfang

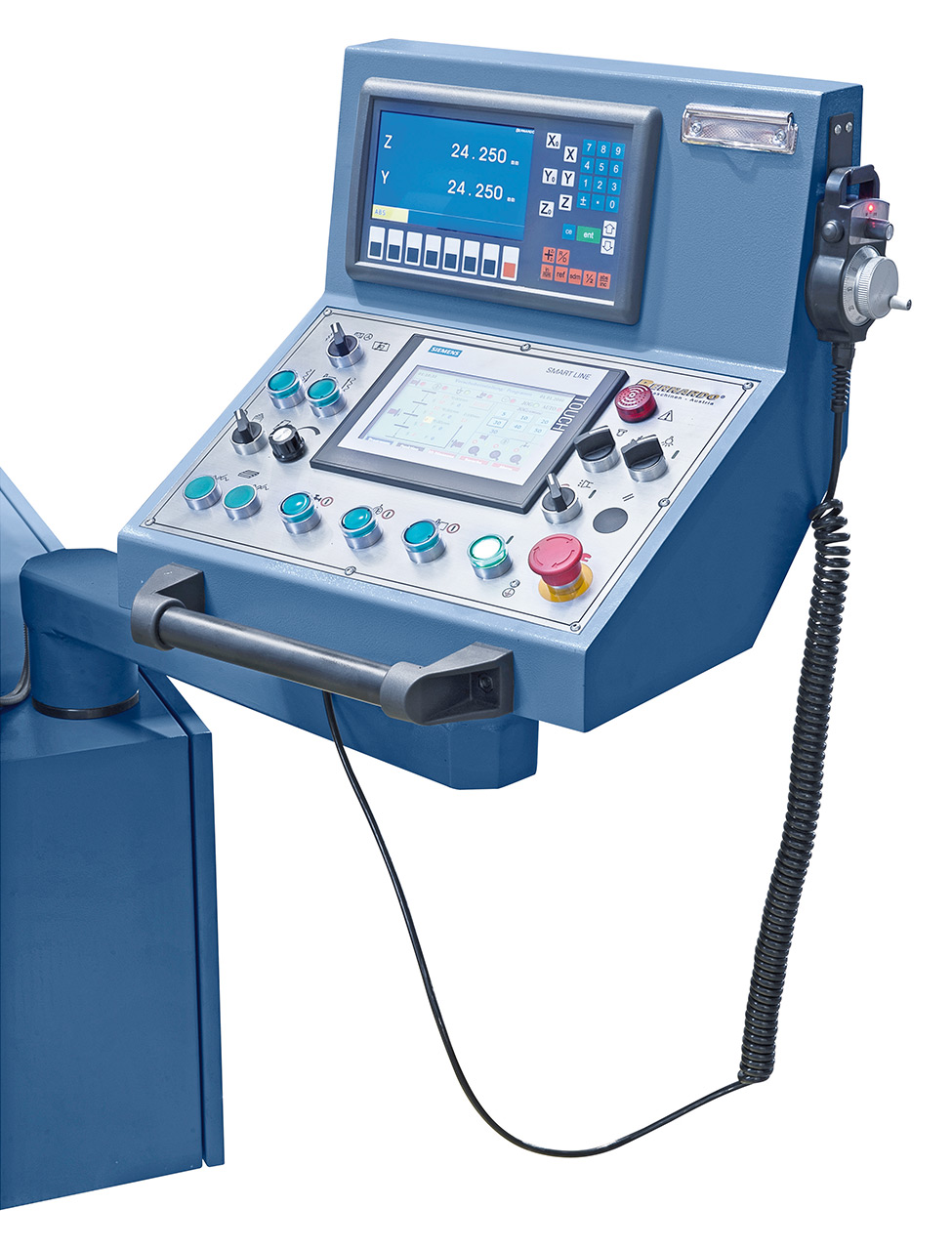

  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Siemens SMART-Paneel IE V3 mit Touch-Bedienung
  • Elektronisches Handrad
  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen

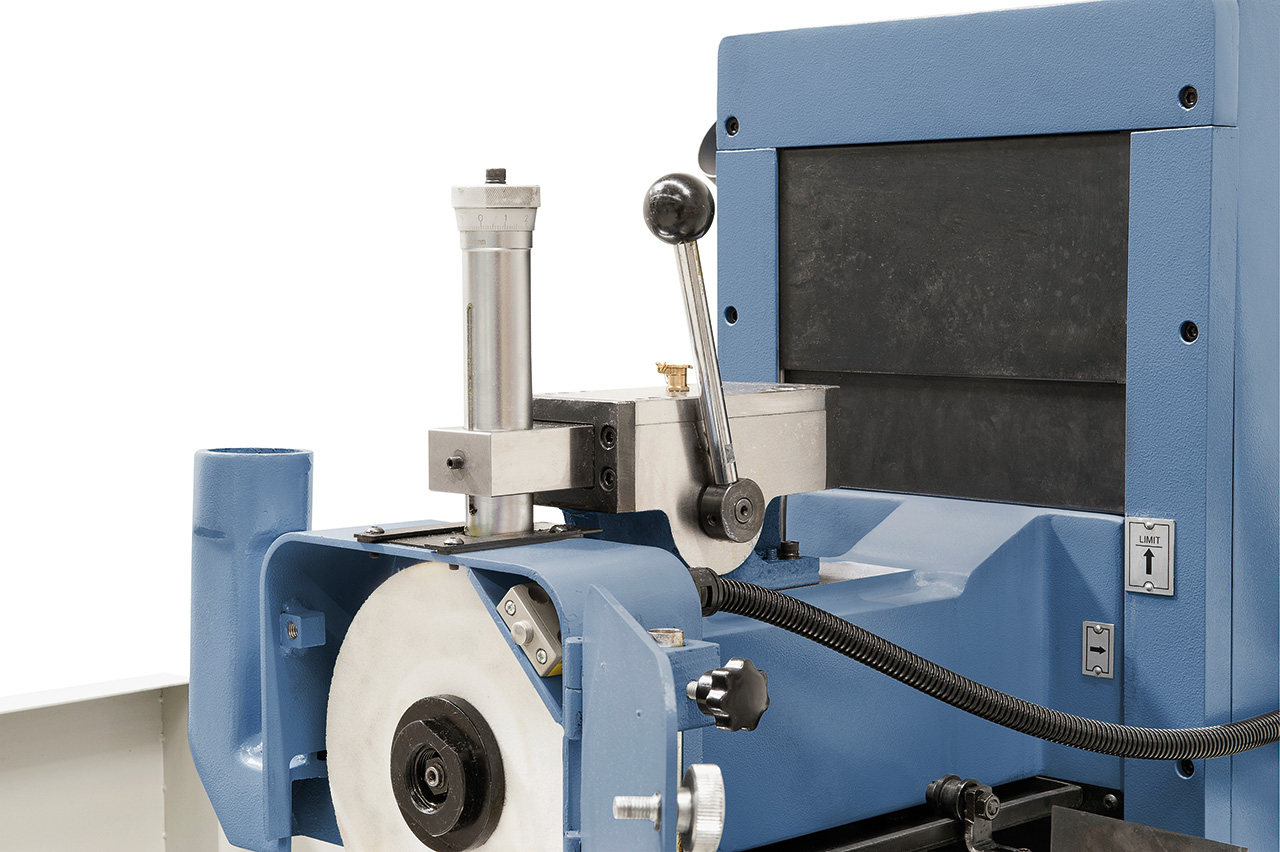

  • Parallelabziehvorrichtung
  • Entmagnetisierungseinrichtung
  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
