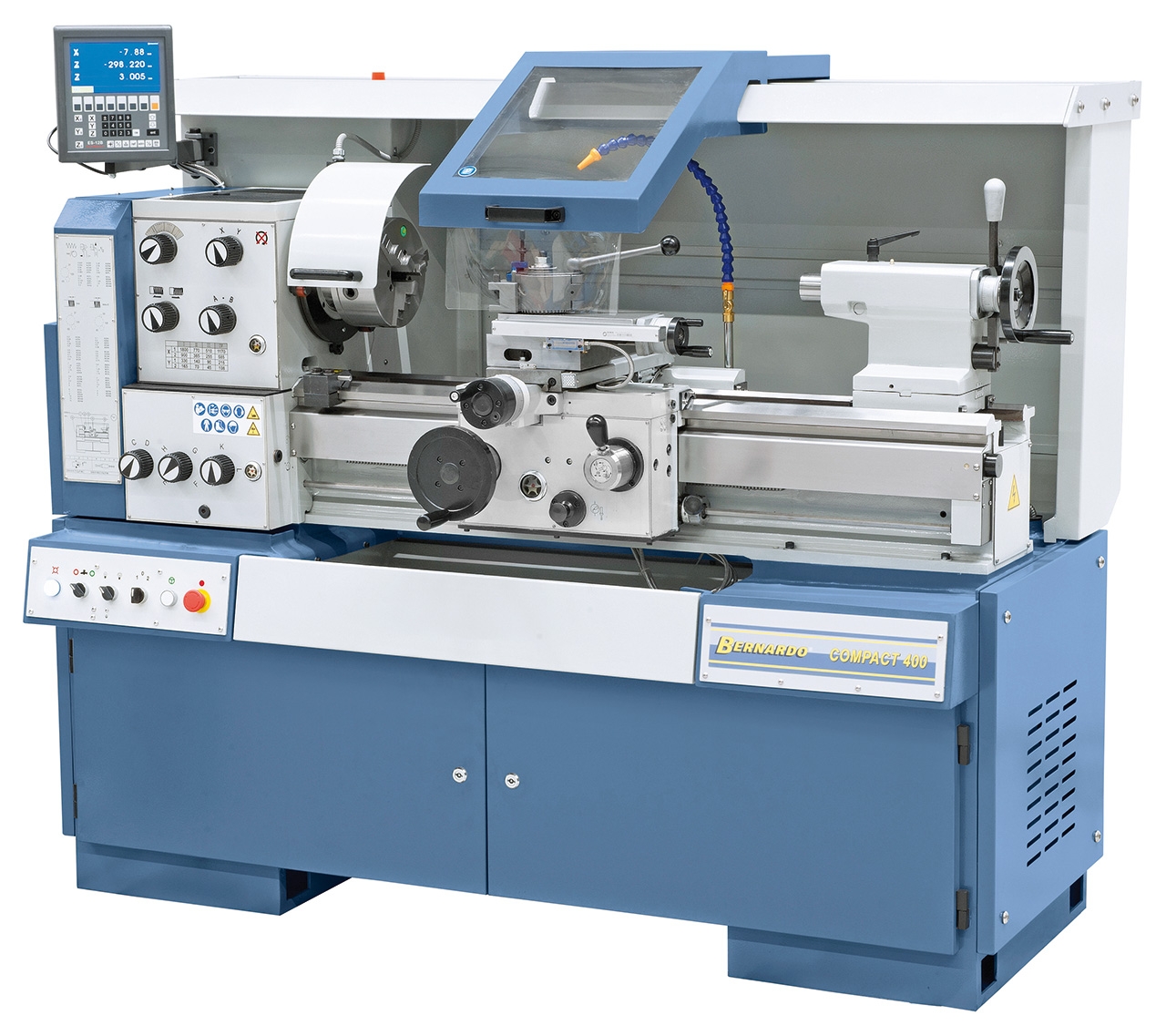

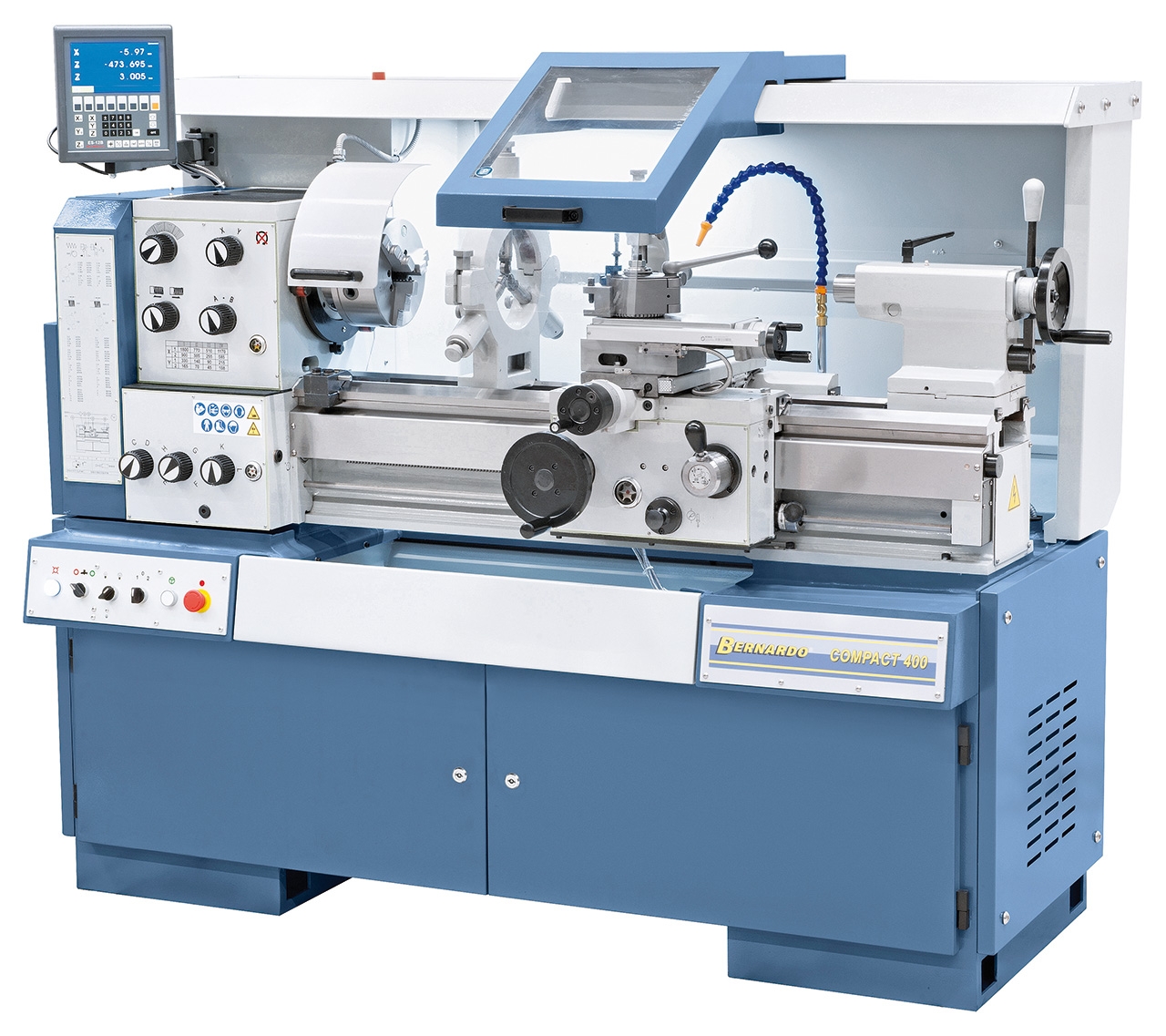

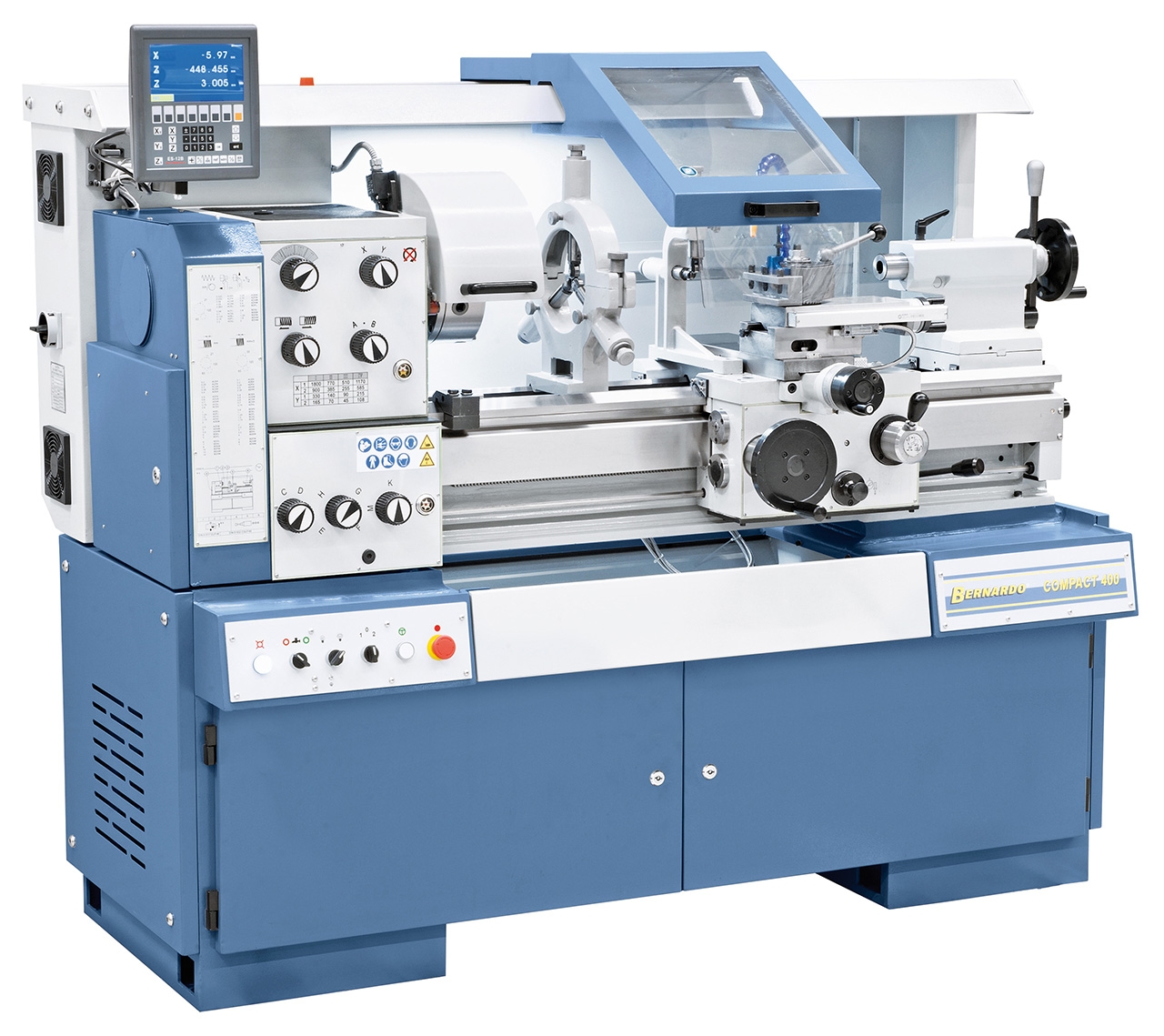

Bernardo Compact 400

16.933,70

Die Präzisionsdrehmaschine Compact 400 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digital- anzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ?), wodurch diese Maschine universell einsetzbar ist. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen.

Lieferzeit: ca. 5 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Artikelnummer: 03-1290XL Kategorie:

Beschreibung

Die Präzisionsdrehmaschine Compact 400 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digital- anzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ?), wodurch diese Maschine universell einsetzbar ist. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen.

  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ?

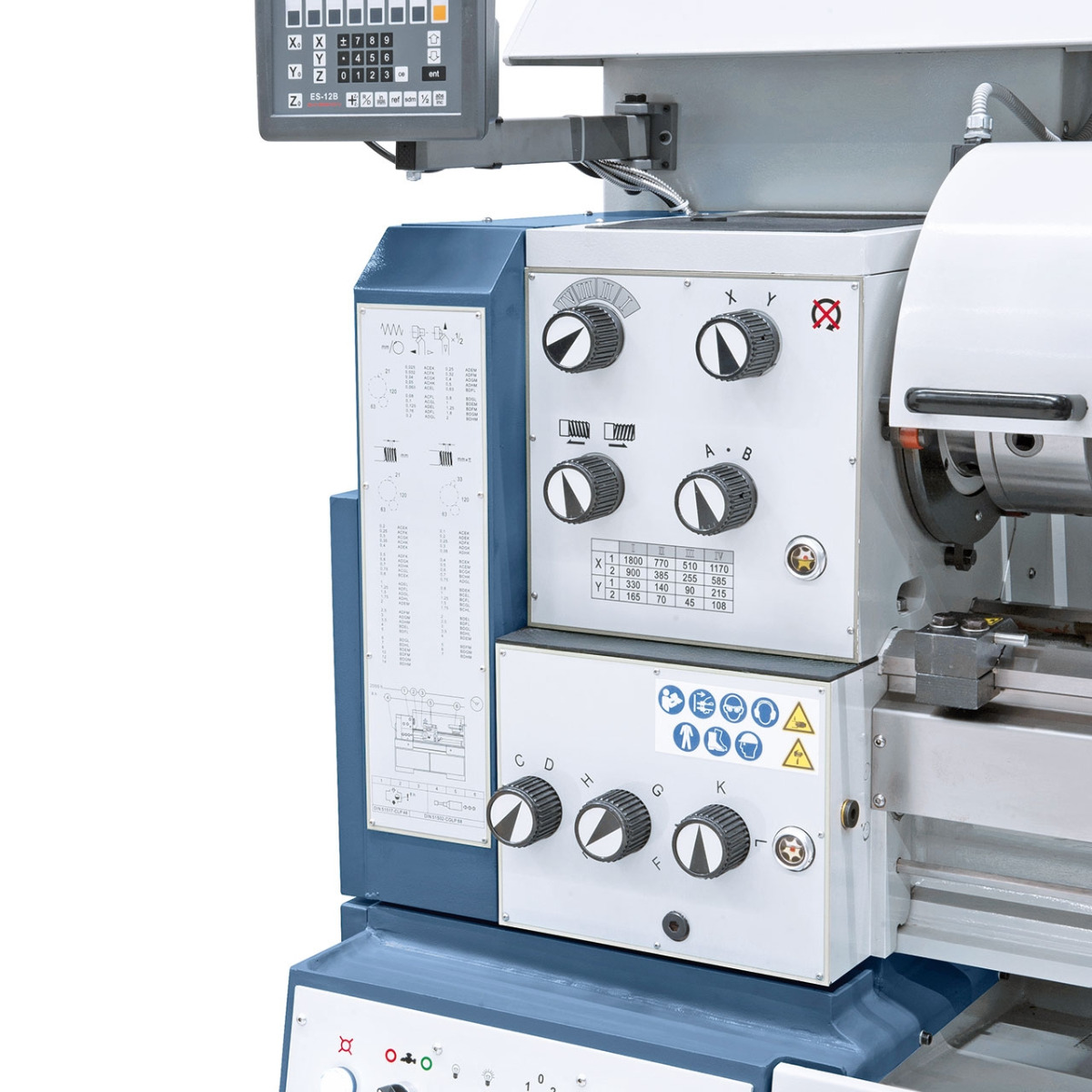

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

Technische Spezifikationen

Spitzenweite

850 mm

Spitzenhöhe

200 mm

Umlaufdurchmesser über Bett

400 mm

Umlaufdurchmesser über Planschlitten

245 mm

Bettbreite

260 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

(16) 45 – 1800 U/min

Bereich Längsvorschübe

(20) 0,025 – 2 mm/U

Bereich Planvorschübe

(20) 0,012 – 1 mm/U

Metrische Gewinde

(26) 0,2 – 14 mm

Zollgewinde

(42) 1 – 80 Gg/1?

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 3

Motorleistung

3,0 / 4,5 kW

Maschinenabmessung  (B x T x H)

1900 x 1000 x 1610 mm

Gewicht ca.

1200 kg

Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

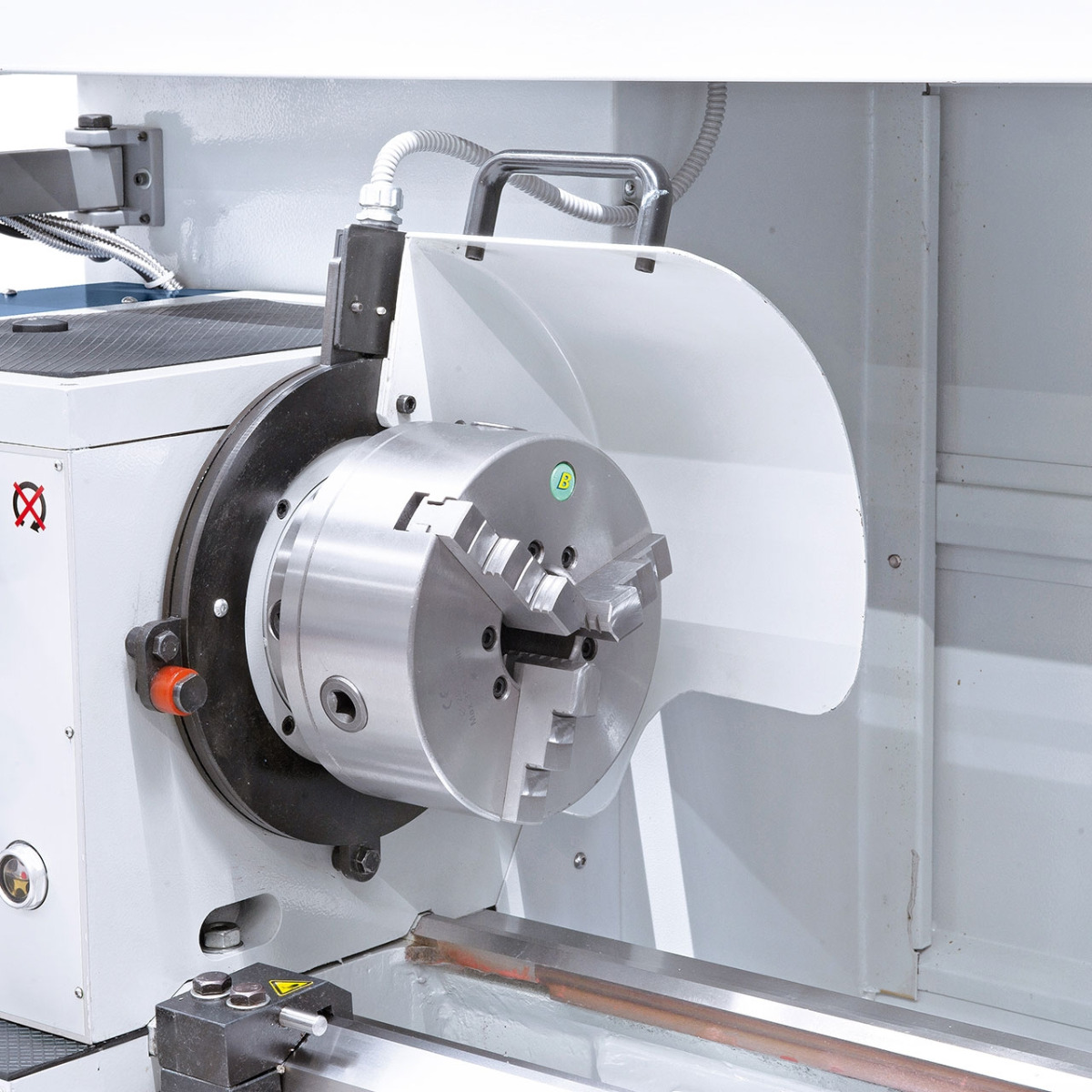

  • 3-Backenfutter PS3-200 mm / D5
  • Aufspannscheibe 320 mm

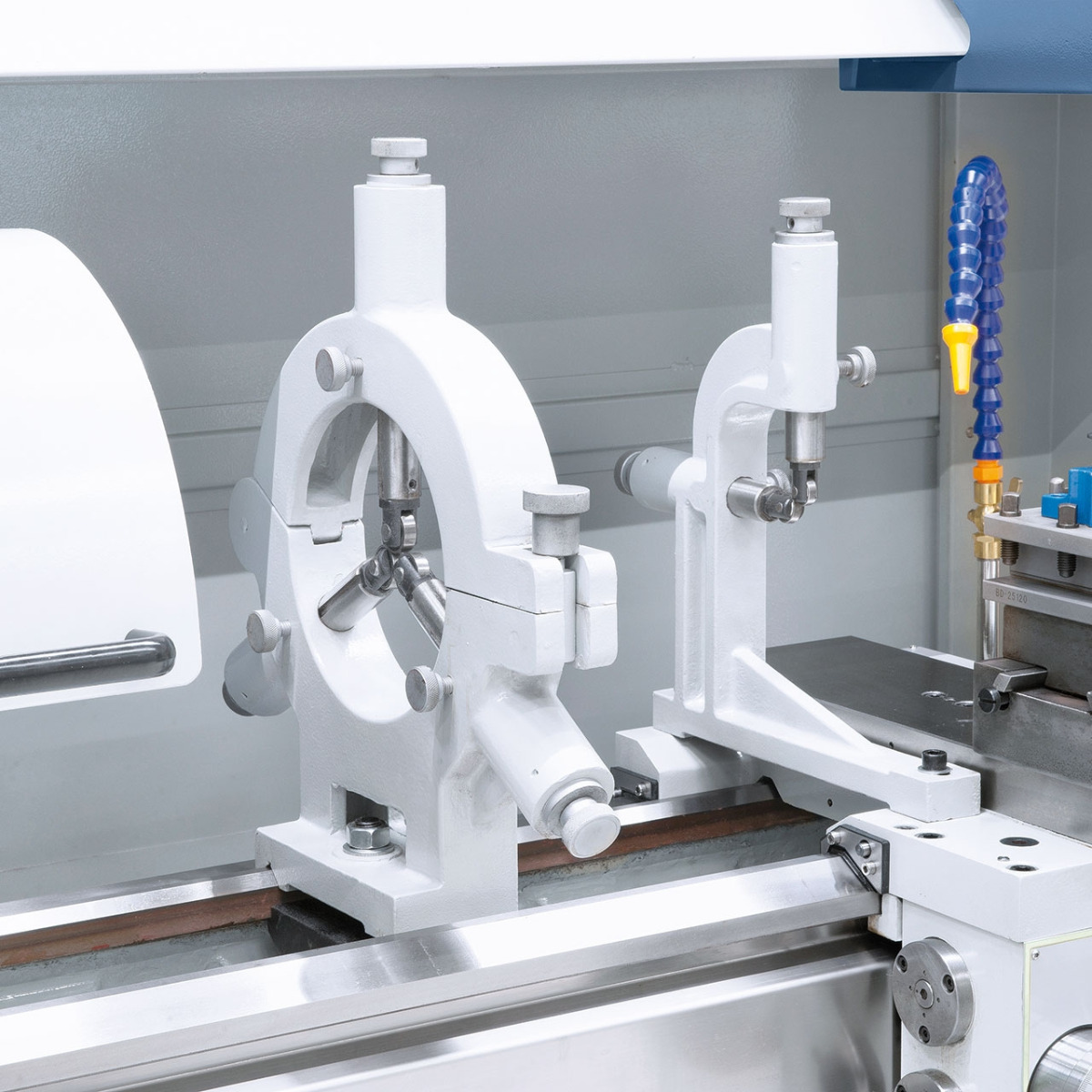

  • Feststehende Lünette – Durchlass diam. max. 130 mm
  • Mitlaufende Lünette – Durchlass diam. max. 100 mm
  • Kühlmitteleinrichtung

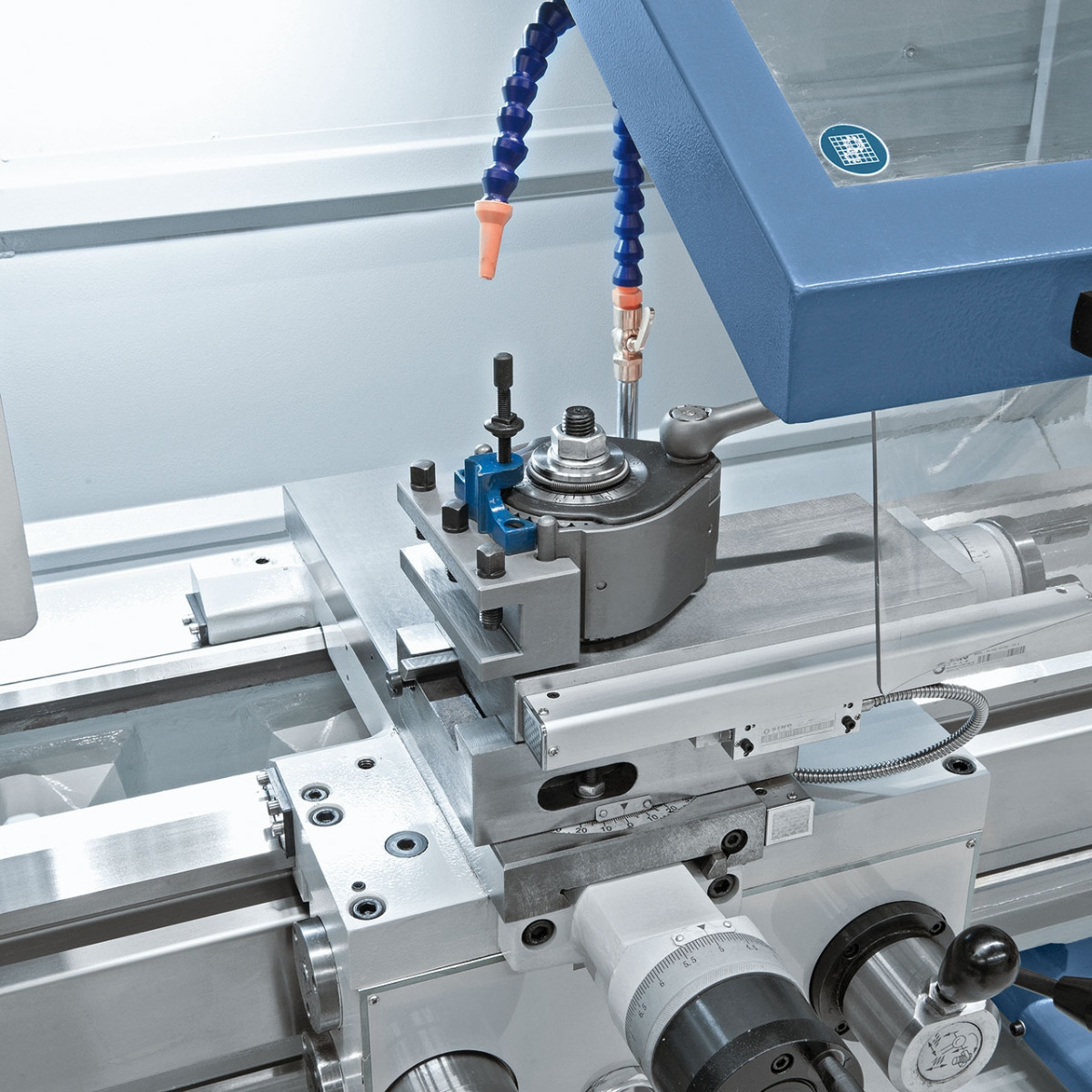

  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Mikrometerlängsanschlag
  • Rutschkupplung
  • Motor mit Magnetbremse nach CE-Norm
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • LED-Maschinenleuchte

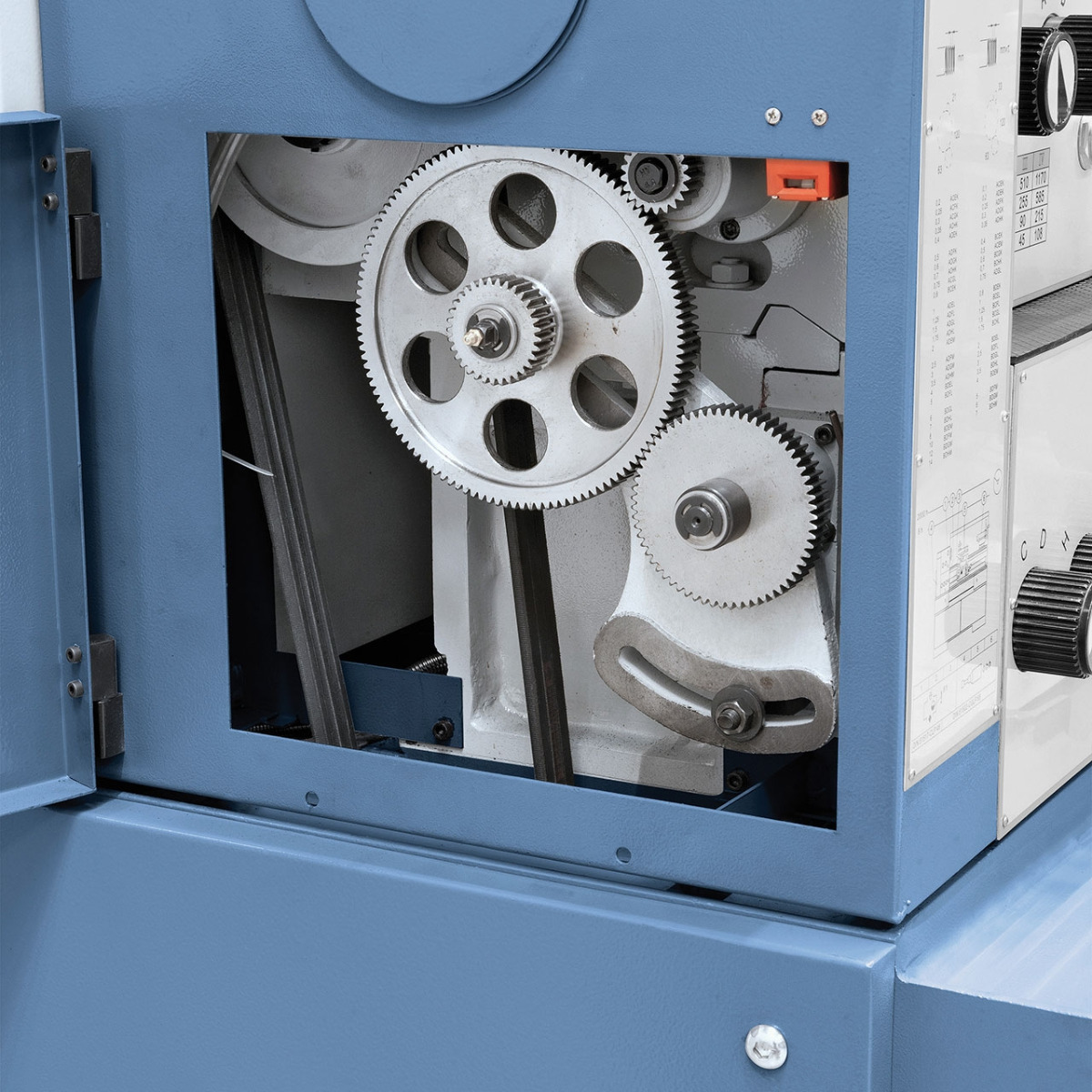

  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo

PWA HandelsgesmbH Nebingerstraße 7a 4020 Linz | Austria Tel.: +43 (0) 732 / 664015 | Fax: +43 (0) 732 / 664015-9 E-Mail: bernardo@pwa.at Öffnungszeiten: Mo - Do: 8 - 17:00 und Fr: 8 - 12:30

Zubehör

153,51

inkl. 19 % MwSt.

192,78

inkl. 19 % MwSt.

319,90
inklusive Versand innerhalb DE!

inkl. 19 % MwSt.

Produktsicherheit

Hersteller- & Kontaktinformationen

PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz | Austria
Tel.: +43 (0) 732 / 664015 | Fax: +43 (0) 732 / 664015-9
E-Mail: bernardo@pwa.at

Öffnungszeiten:
Mo – Do: 8 – 17:00 und Fr: 8 – 12:30

Produktidentifikationsmerkmale

Produktname: Bernardo Compact 400
Artikelnummer: 03-1290XL
GTIN: 9009468060770

Sicherheits- und Warnhinweise

Warnzeichen:

Allgemeines Warnzeichen
Warnung vor elektrischer Spannung
Warnung vor Quetschgefahr
Warnung vor Handverletzungen

Gebotszeichen:

Gehörschutz benutzen
Augenschutz benutzen
Handschutz benutzen

Verbotszeichen:

Rauchen verboten
Keine offene Flamme
Hineinfassen verboten

Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
