Bernardo CNC-Vertikal-Bearbeitungszentren VMC 1160 – Siemens Sinumerik 828D

Name: Bernardo CNC-Vertikal-Bearbeitungszentren VMC 1160 - Siemens Sinumerik 828D
SKU: 02-1349XL
Availability: OutOfStock

Preis jetzt unverbindlich anfragen

inkl. 19 % MwSt. zzgl. Versandkosten

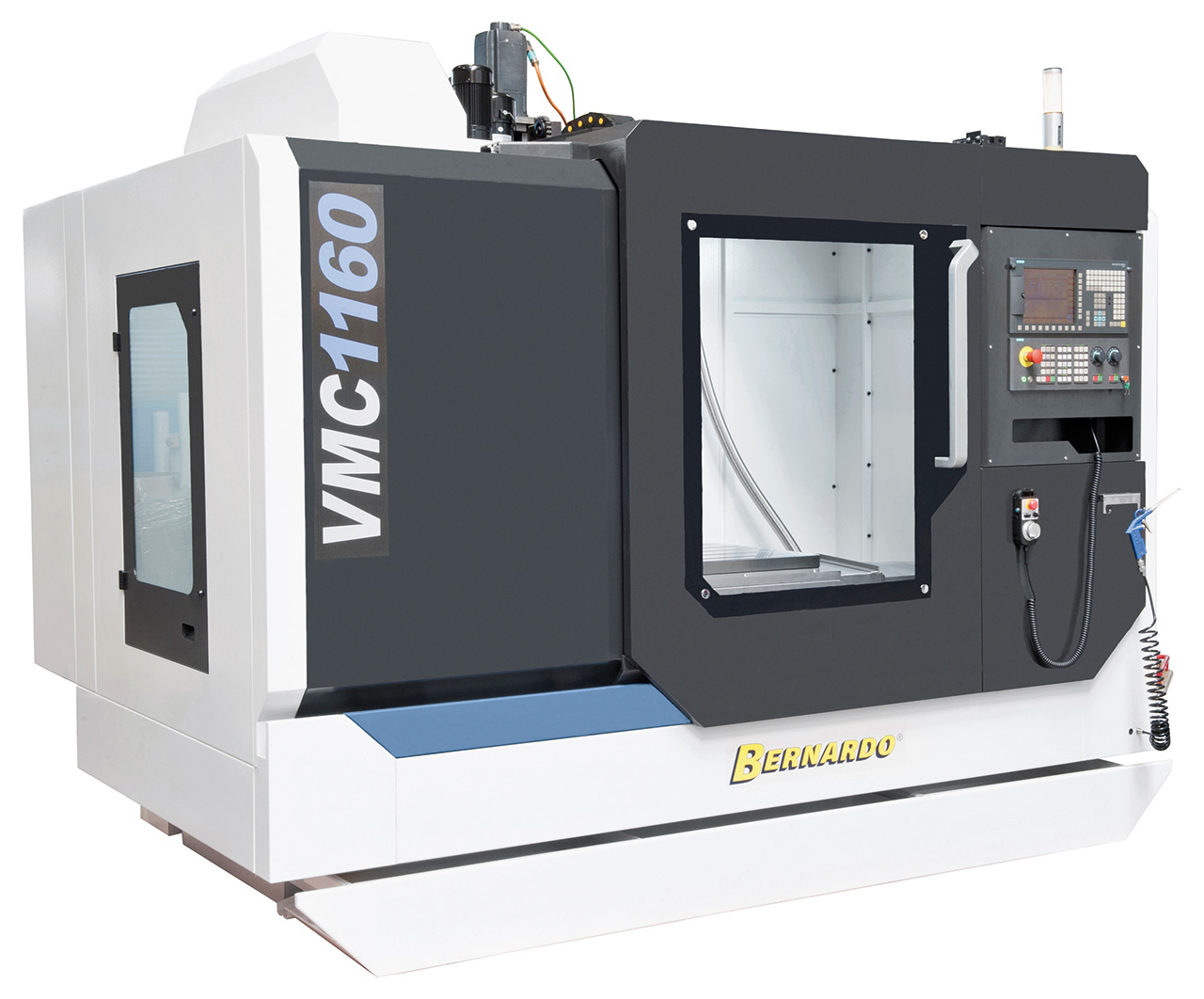

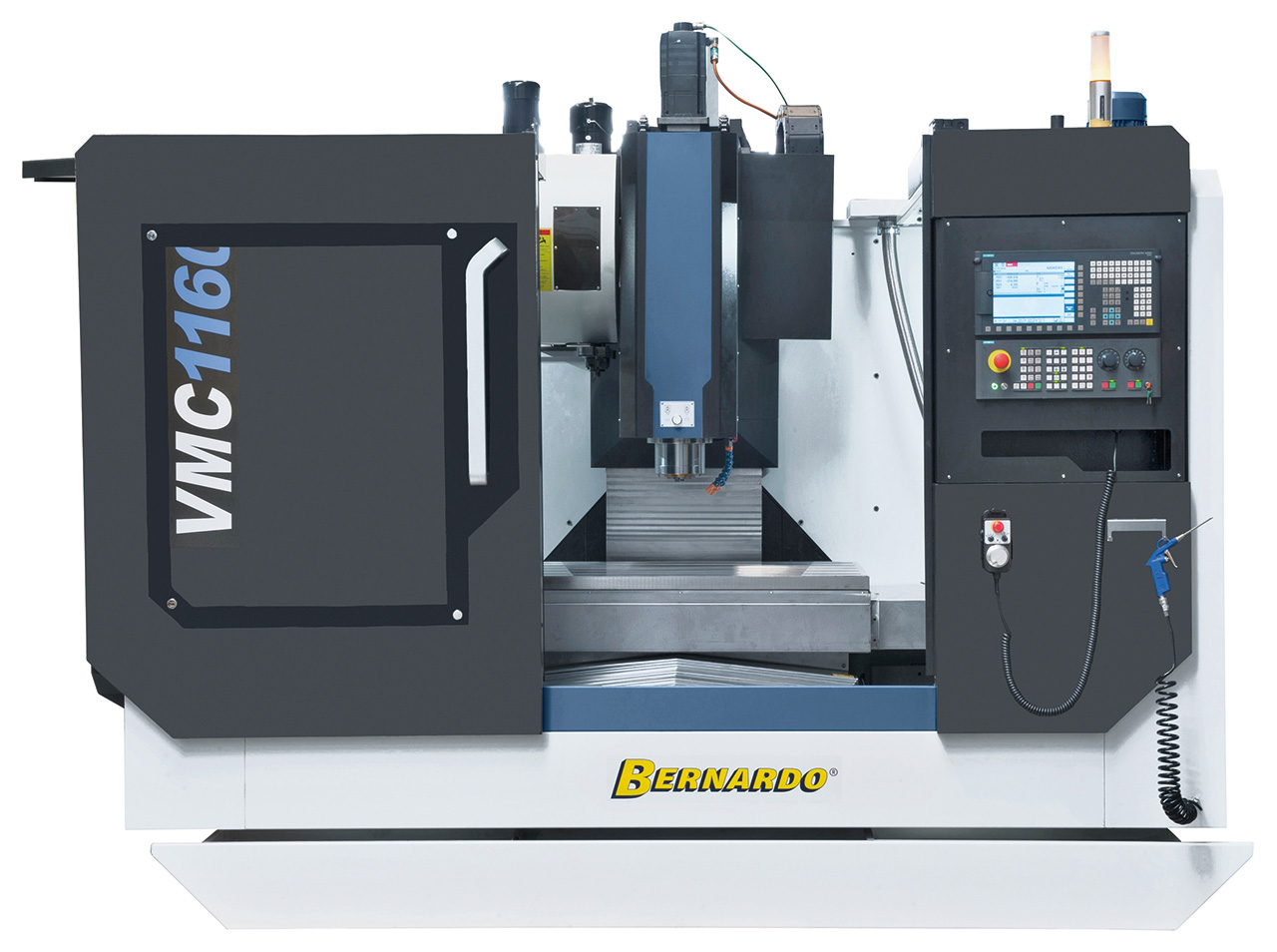

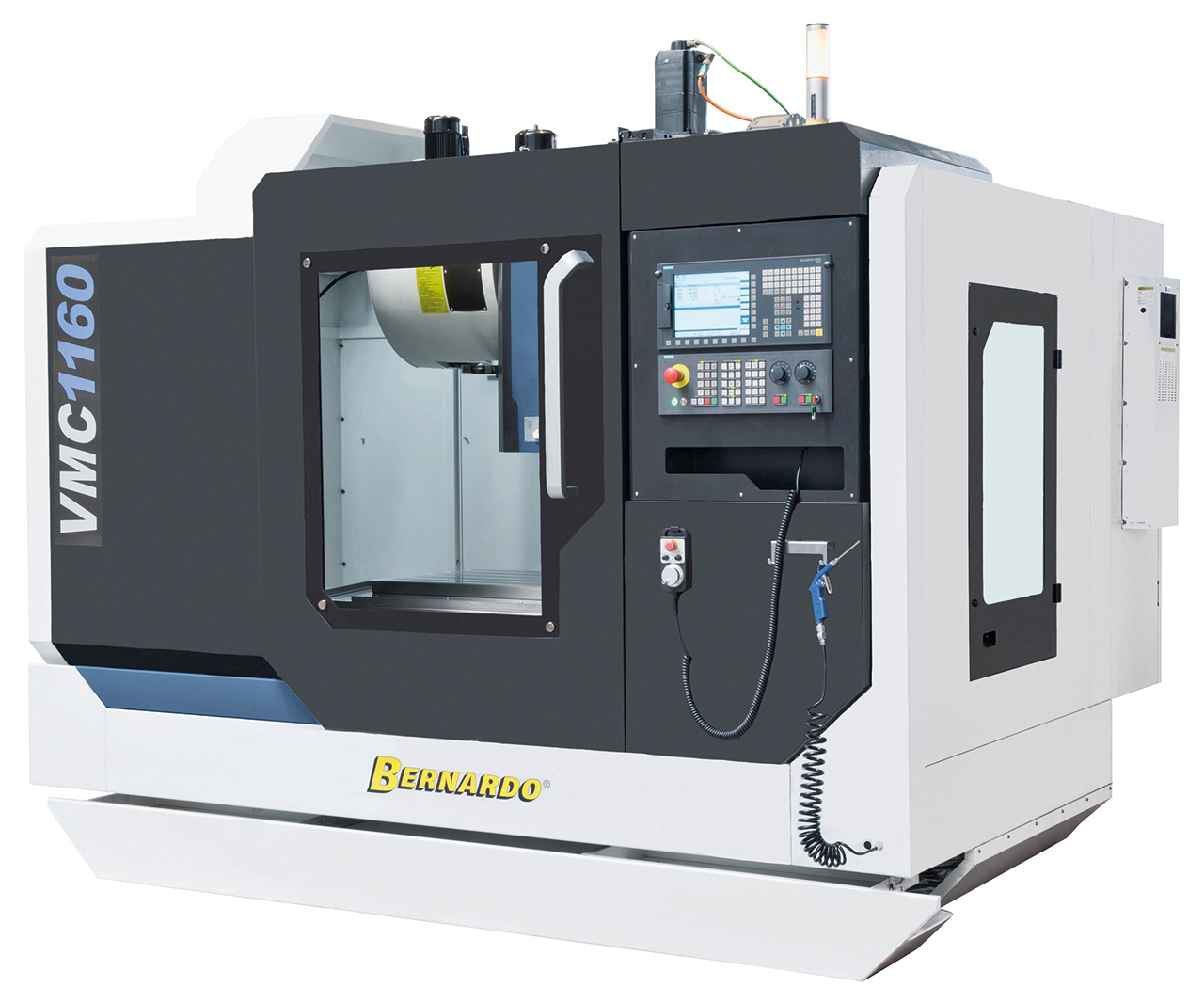

Das CNC-Vertikalbearbeitungszentrum VMC 1160 ist mit einer Siemens Sinumerik 828D Steuerung und einem 24-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 1100 x 600 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Enter your email address to join the waitlist for this product

Artikelnummer: 02-1349XL Kategorie: Metall

Beschreibung

Präzisions-Flachführung und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
Maschinenvollverkleidung mit einer Schiebetüre und 2 Seitentüren für einfachen Zugang
Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen

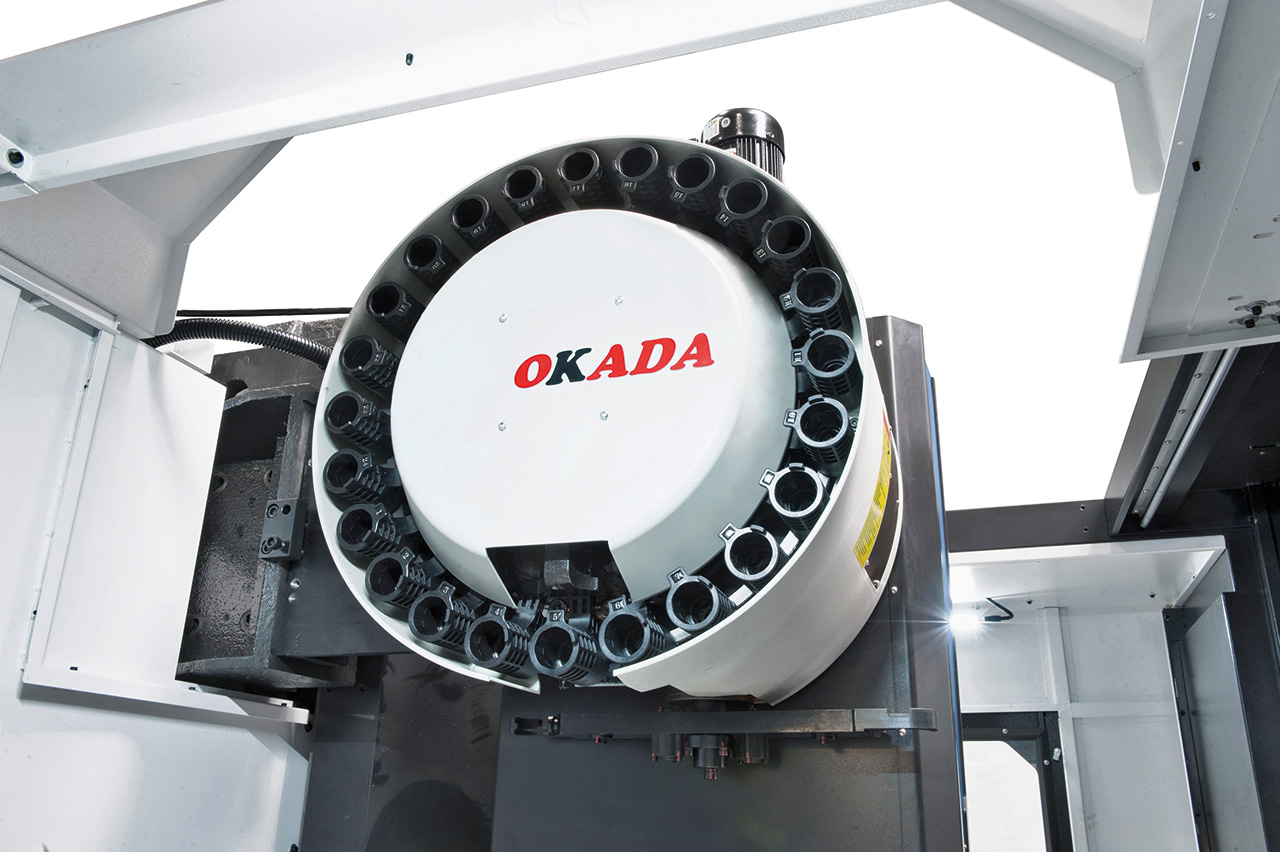

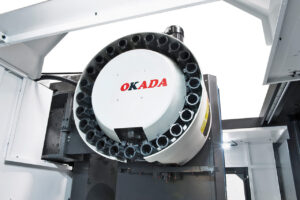

Automatischer 24-fach Werkzeugwechsler in Karussellbauweise
Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln

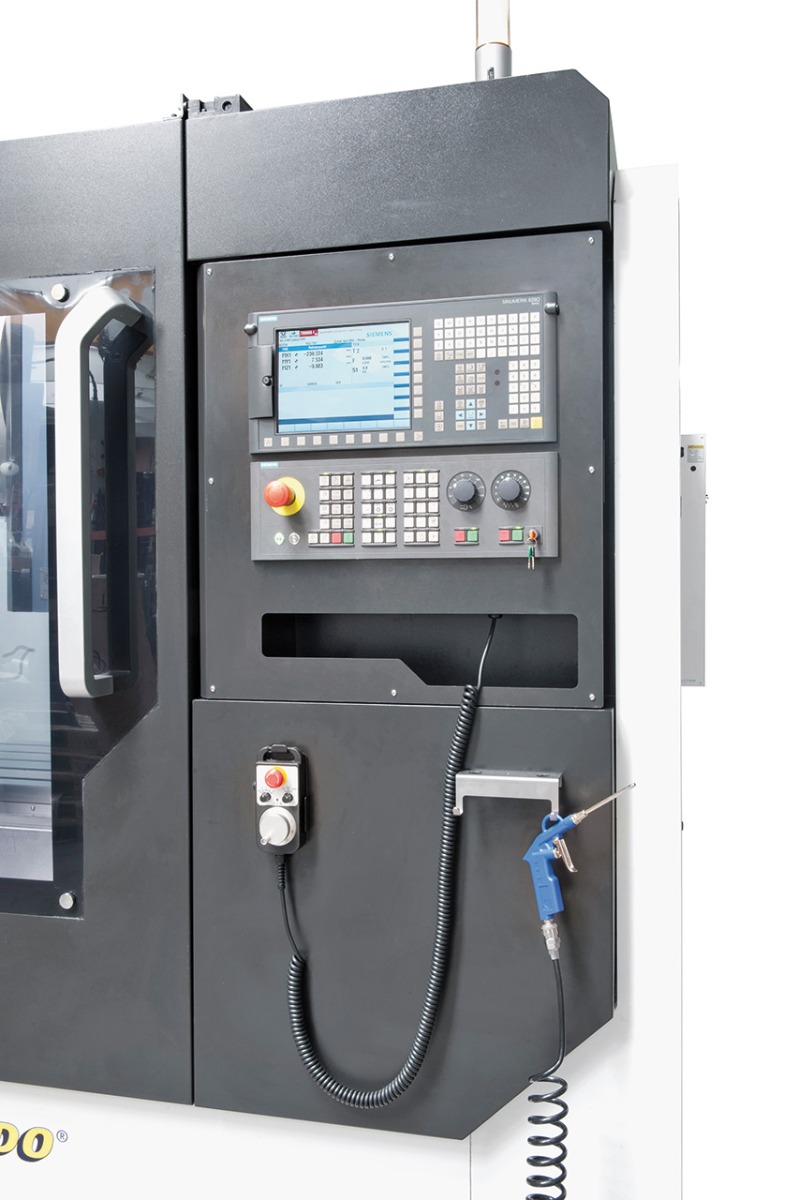

Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult

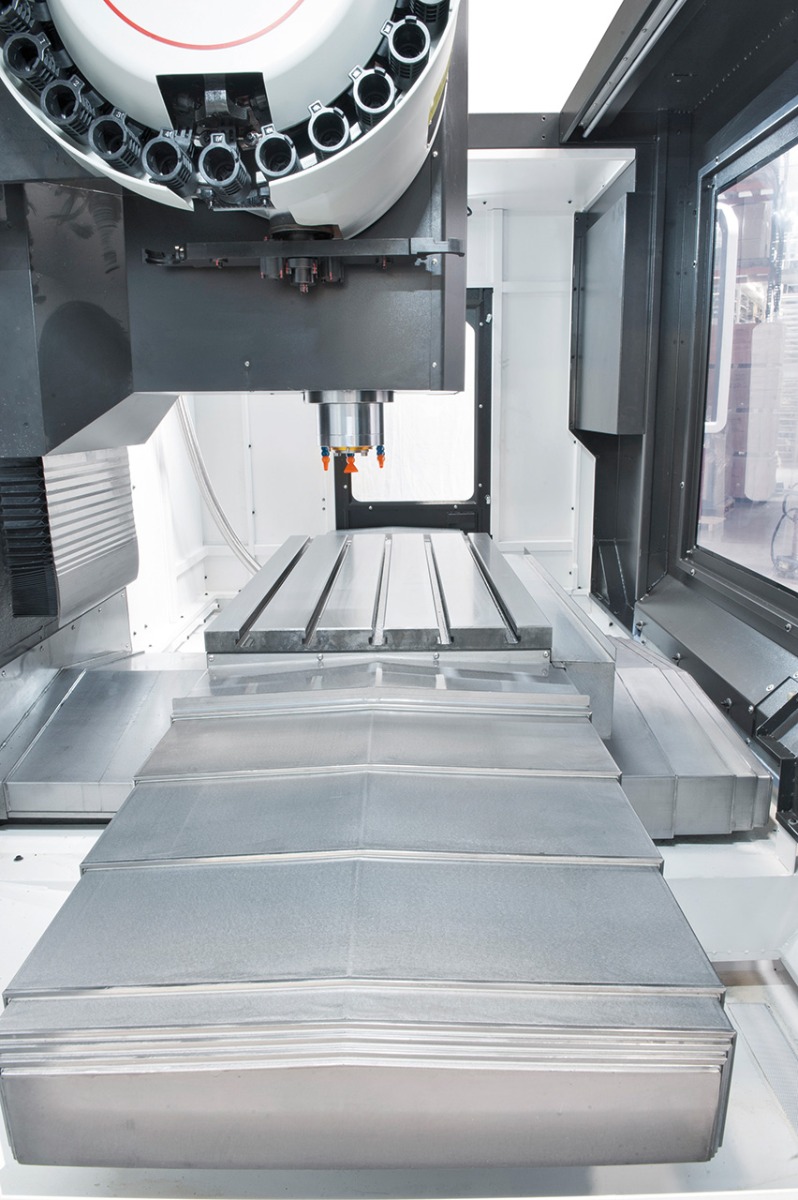

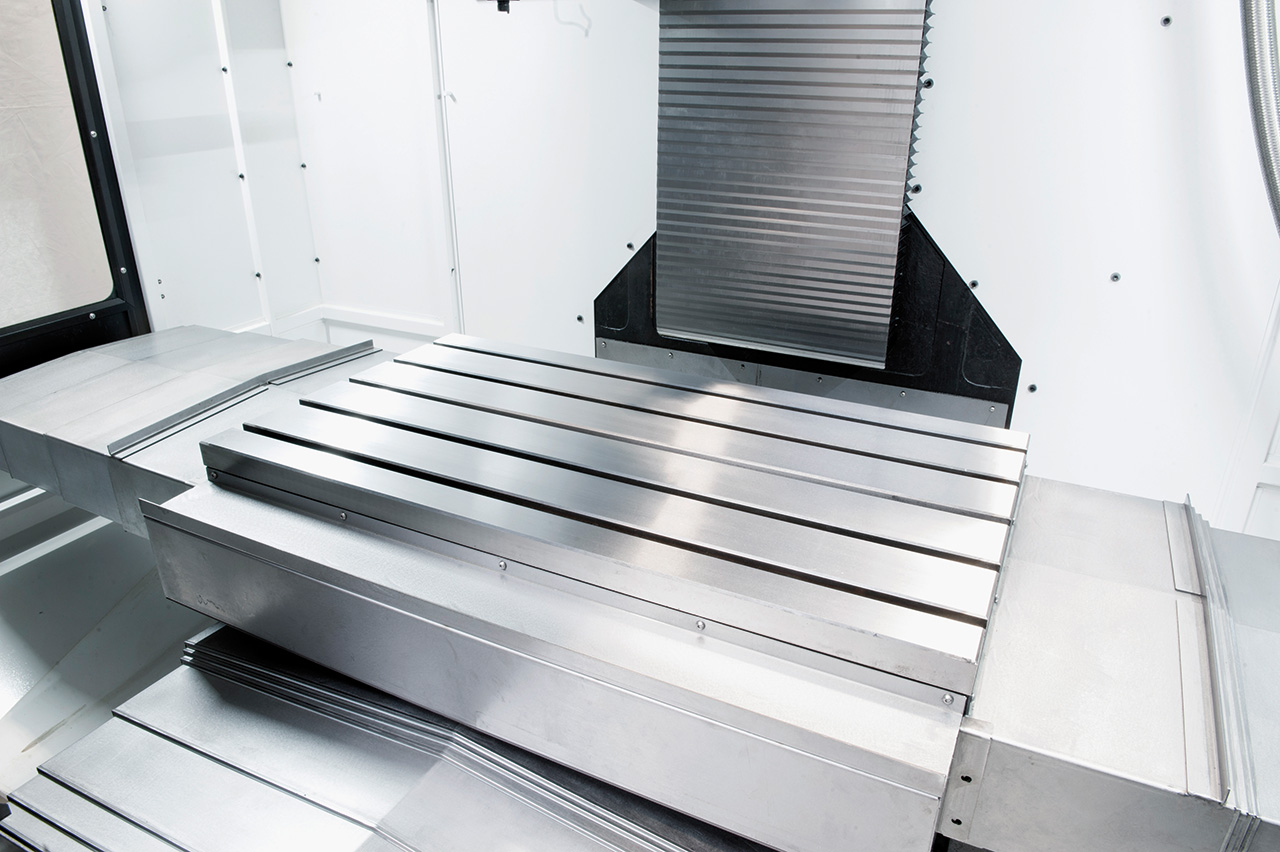

Massiver, großer Kreuztisch, präzise oberflächenbearbeitet

Technische Spezifikationen

Arbeitsbereich
Tischabmessung	1100 x 600 mm
Spindelaufnahme	BT 40
Spindeldrehzahl, stufenlos	60 – 8000 U/min
Verfahrweg x-Achse	1100 mm
Verfahrweg y-Achse	600 mm
Verfahrweg z-Achse	600 mm
Abstand Spindelnase – Tischoberfläche	150 – 730 mm
Ausladung	600 mm
Tischbelastbarkeit	600 kg
T-Nuten (Anzahl / Breite / Abstand)	3 / 18 mm / 115 mm
Vorschub
Arbeitsvorschub x-, y- und z-Achse	2,5 – 10.000 mm/min
Eilgang x- und y-Achse	24.000 mm/min
Eilgang z-Achse	18.000 mm/min
Genauigkeiten
Positioniergenauigkeiten	± 0,005 mm
Wiederholgenauigkeiten	± 0,003 mm
Werkzeugträger
Anzahl Werkzeugplätze	24 Stk.
Werkzeuggröße Ø x L max.	150 x 350 mm
Werkzeuggewicht max.	7 kg
Werkzeugwechselzeit, Werkzeug / Werkzeug	7 sek.

Motorleistung Spindelmotor	11,0 kW
Maschinenabmessung (B x T x H)	3000 x 2250 x 2600 mm
Gewicht ca.	6320 kg

Lieferumfang

Siemens Sinumerik Steuerung
Vorbereitet zum Anbau einer 4. Achse
Elektronisches Handrad mit Not-Aus-Taster
Siemens Servoantriebe für alle 3 Achsen
24-fach Werkzeugwechsler
Präzisions-Flachführung in allen Achsen

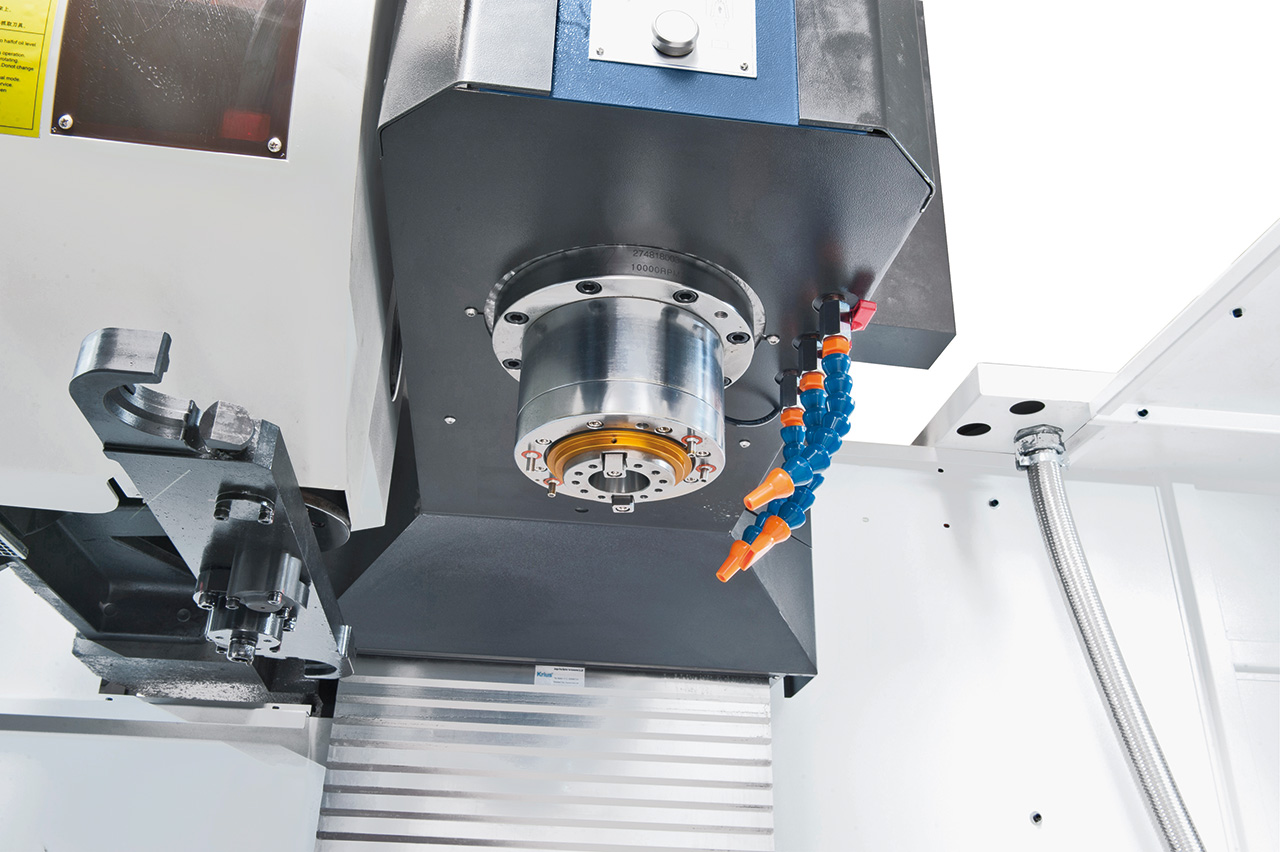

Automatische Spindelausblasfunktion
Automatische Spindelorientierung
Maschinenvollverkleidung mit 1 vorderen Schiebetüre
CE-Sicherheitsglas
Sicherheitsverriegelung
LED-Maschinenleuchte
Automatische Zentralschmierung
Druckluft-Handpistole

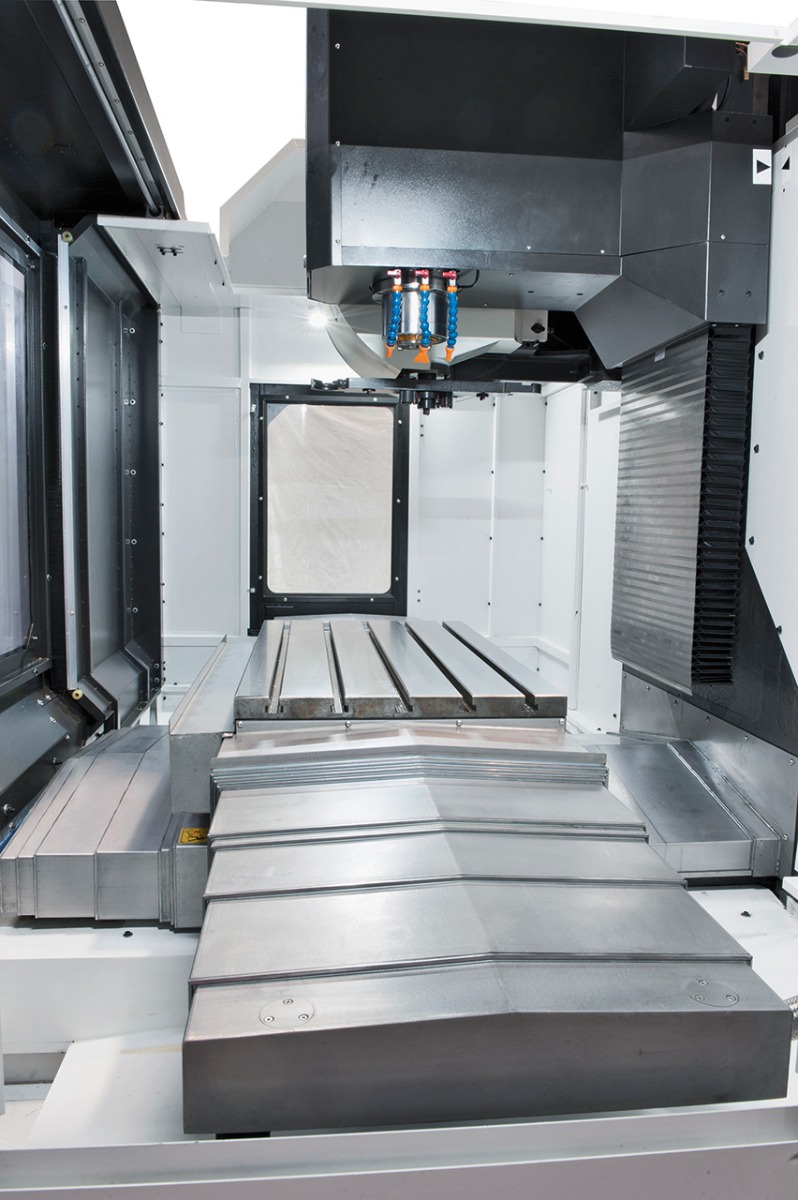

Teleskopabdeckung in x- und y-Achse
Kühlmitteleinrichtung

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
