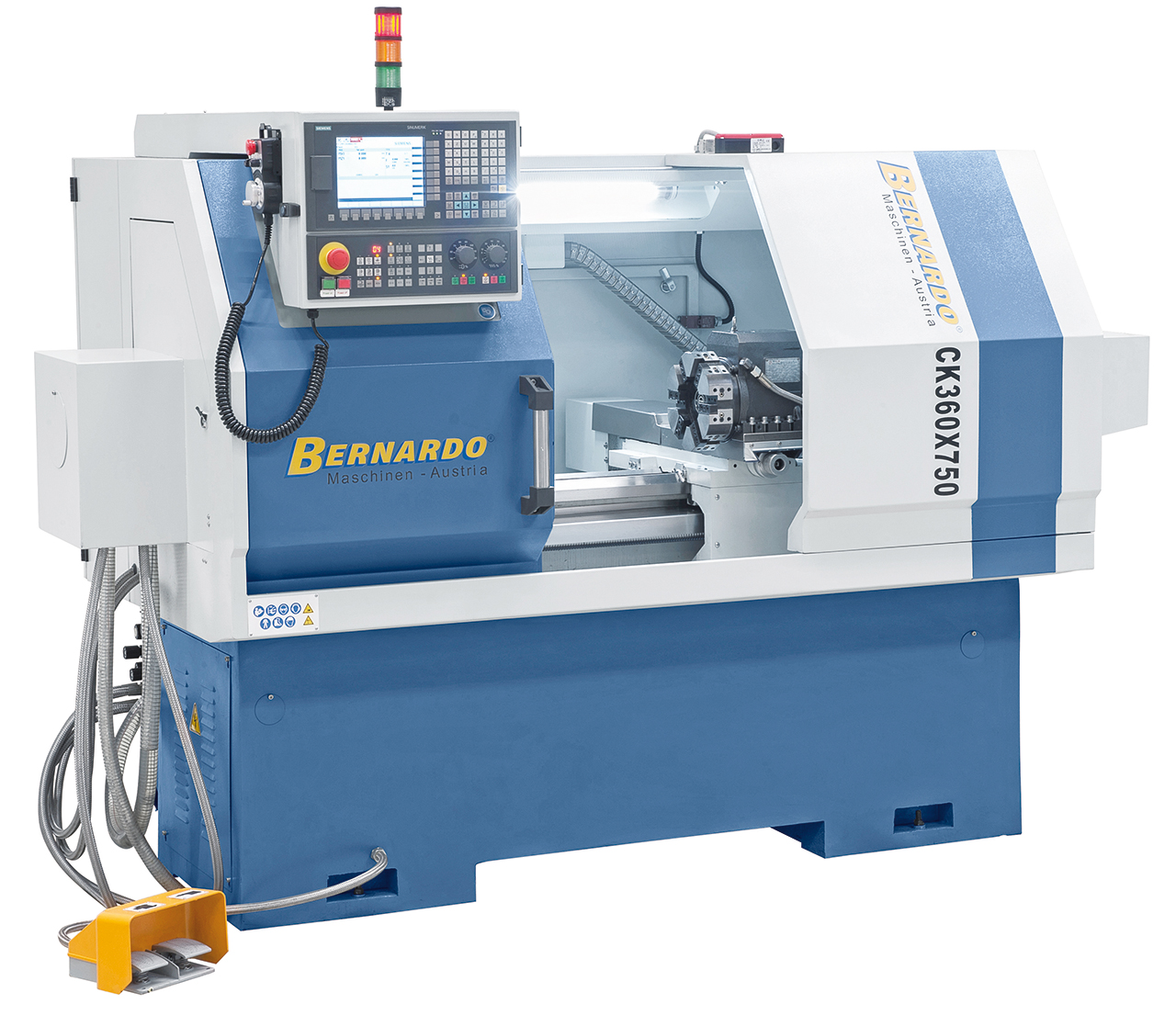

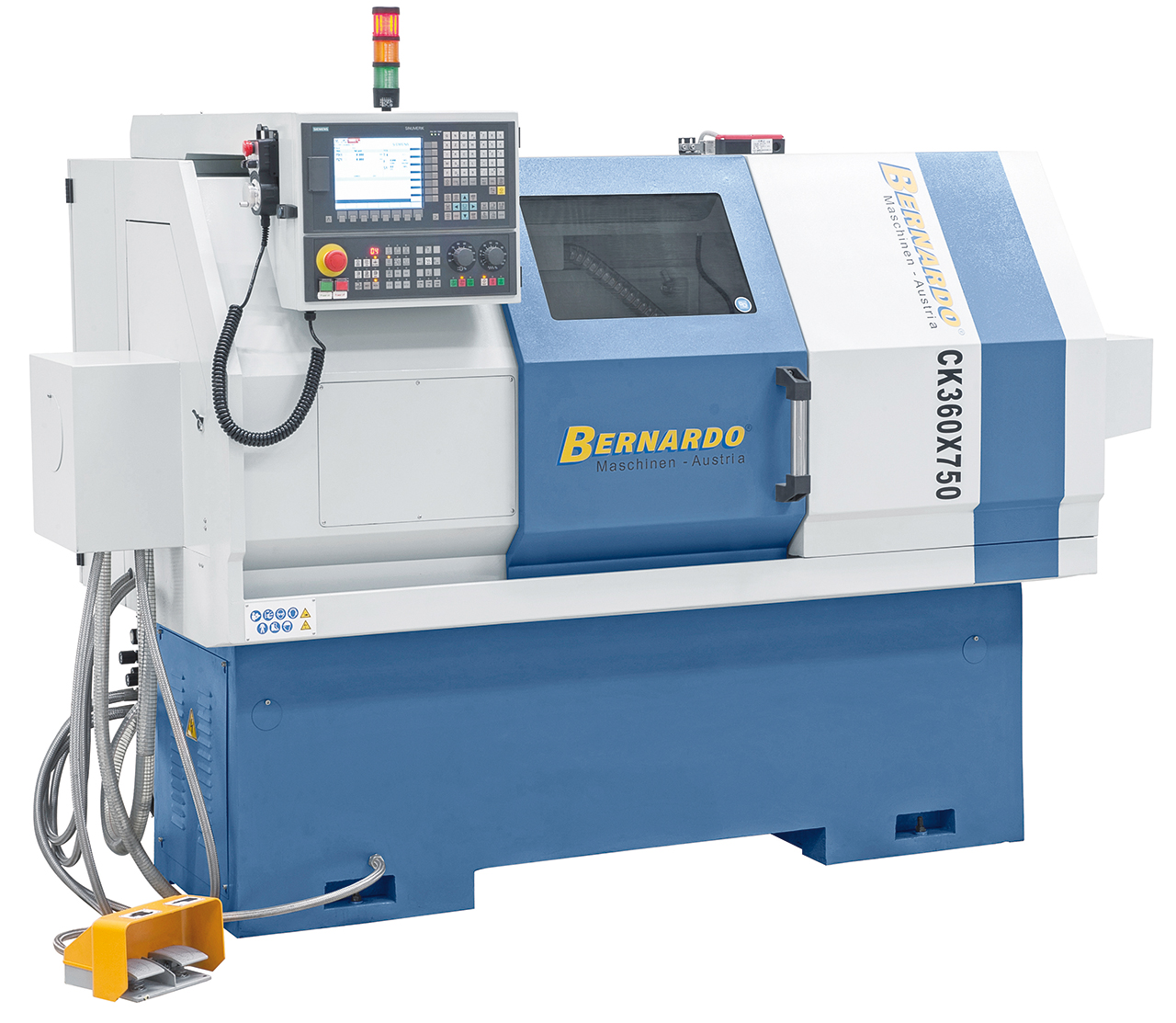

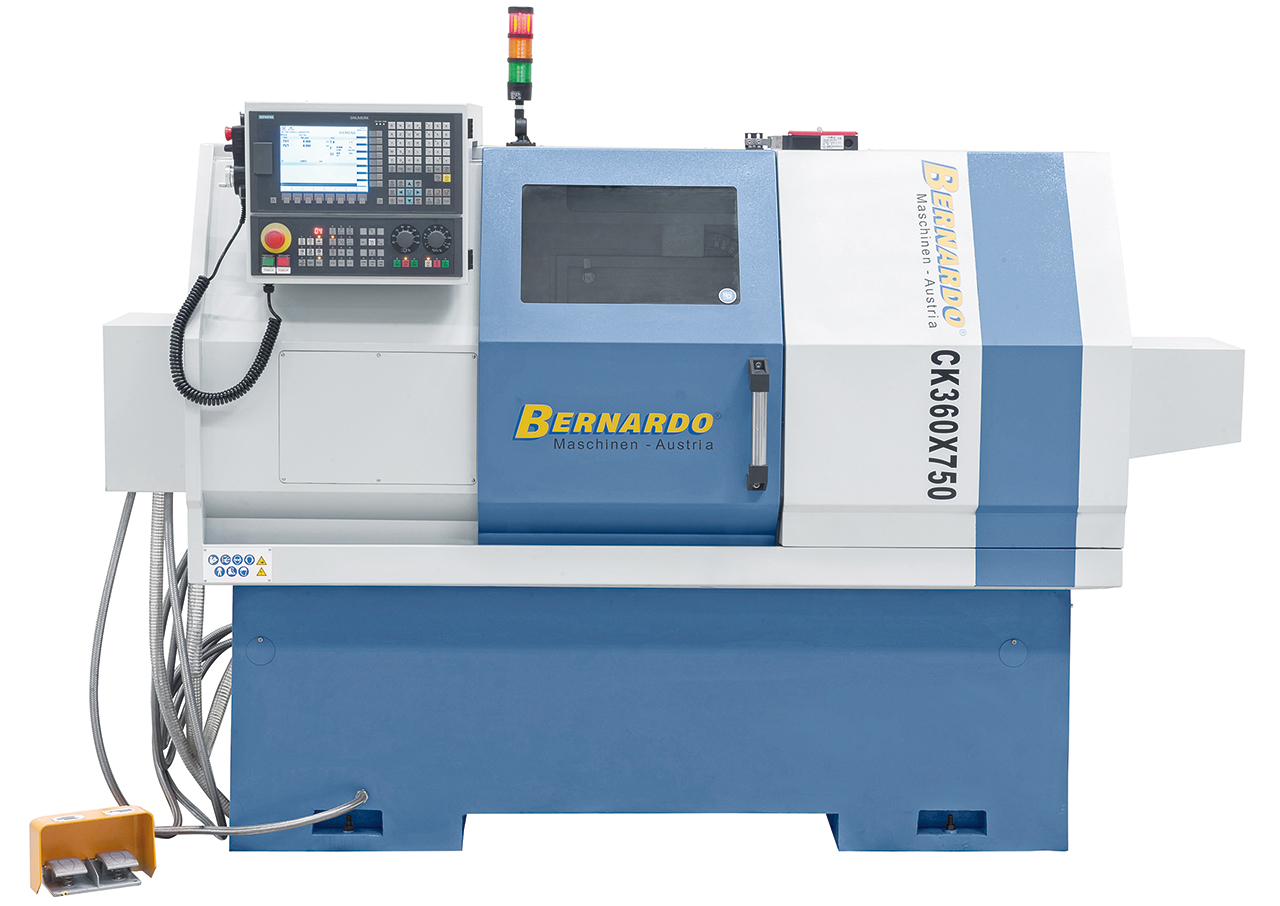

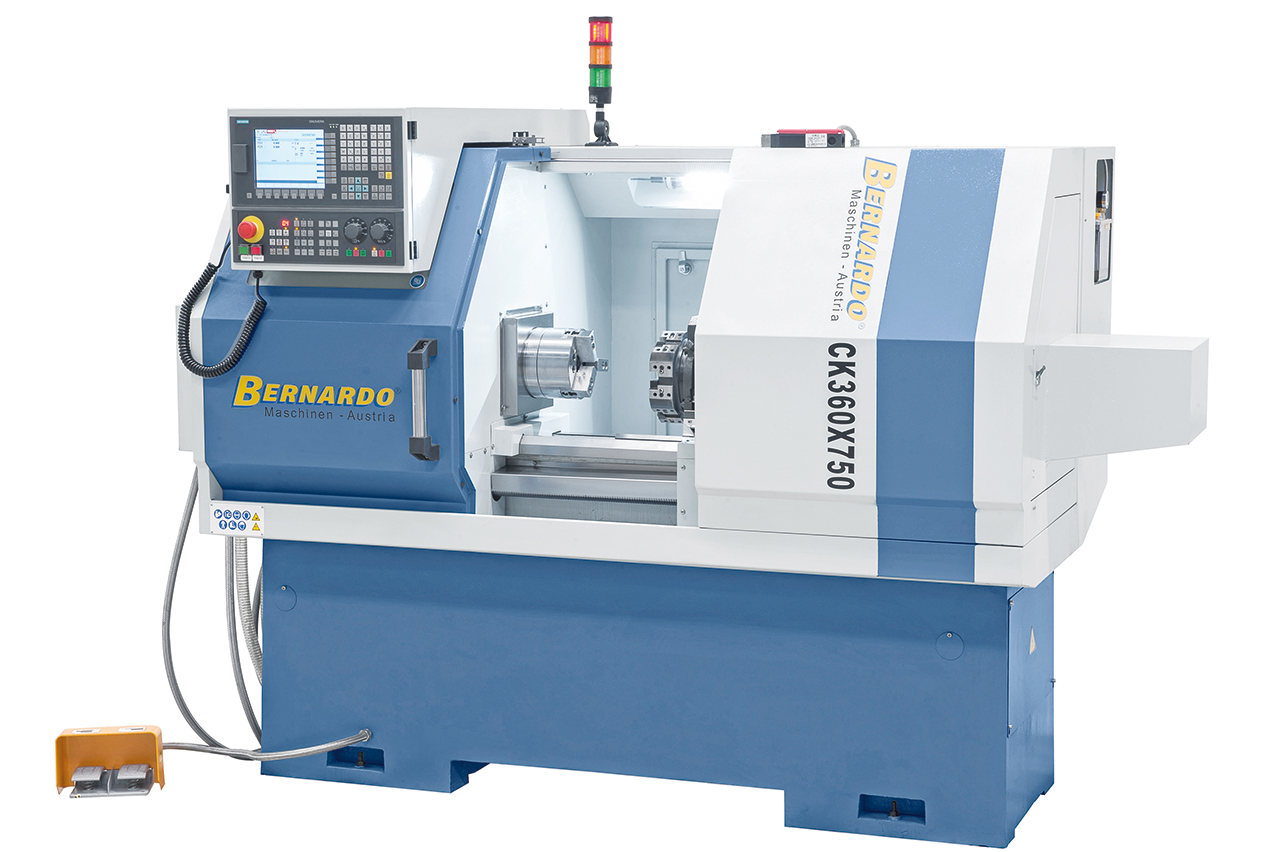

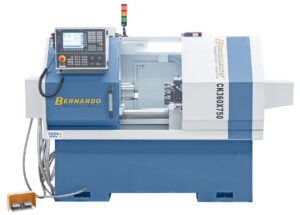

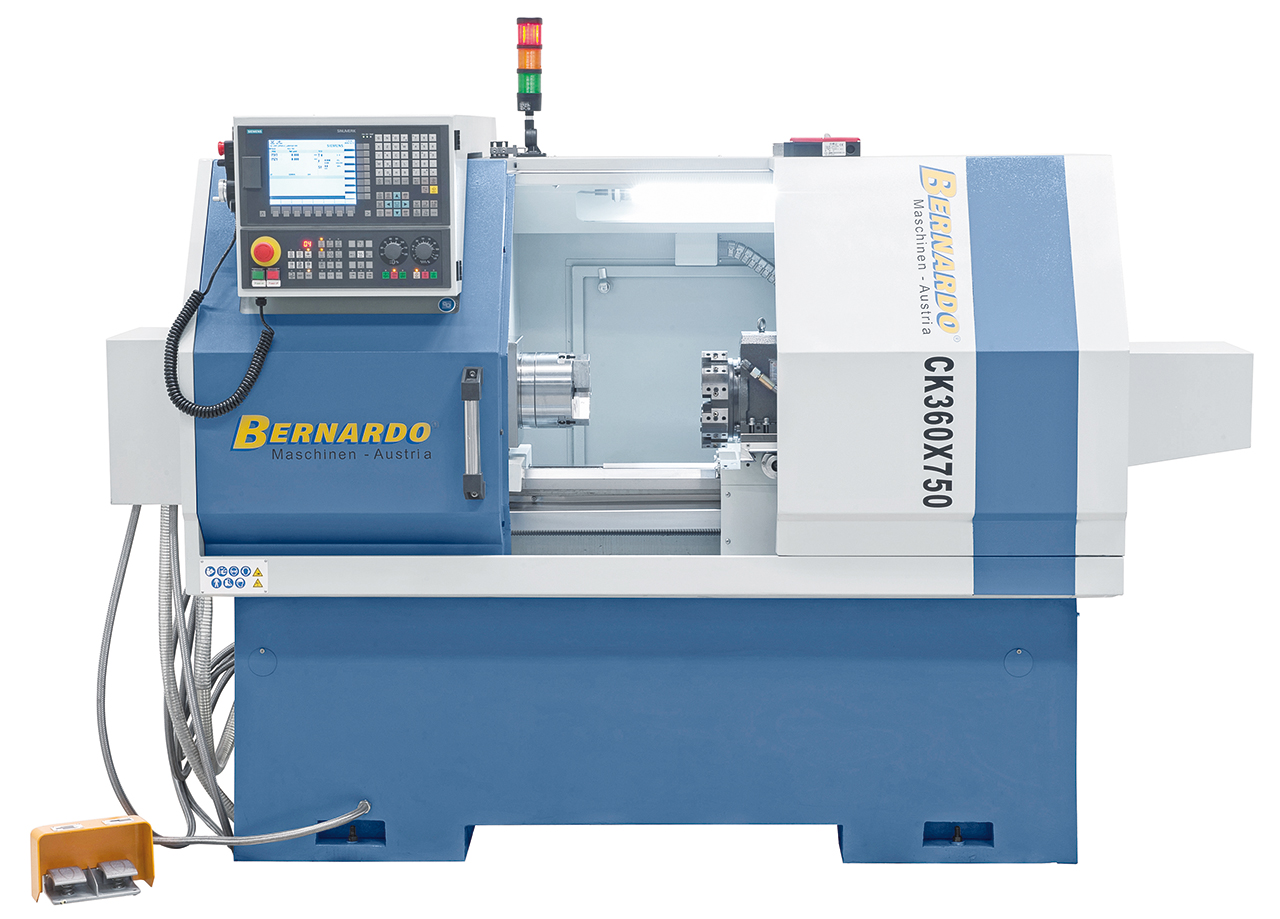

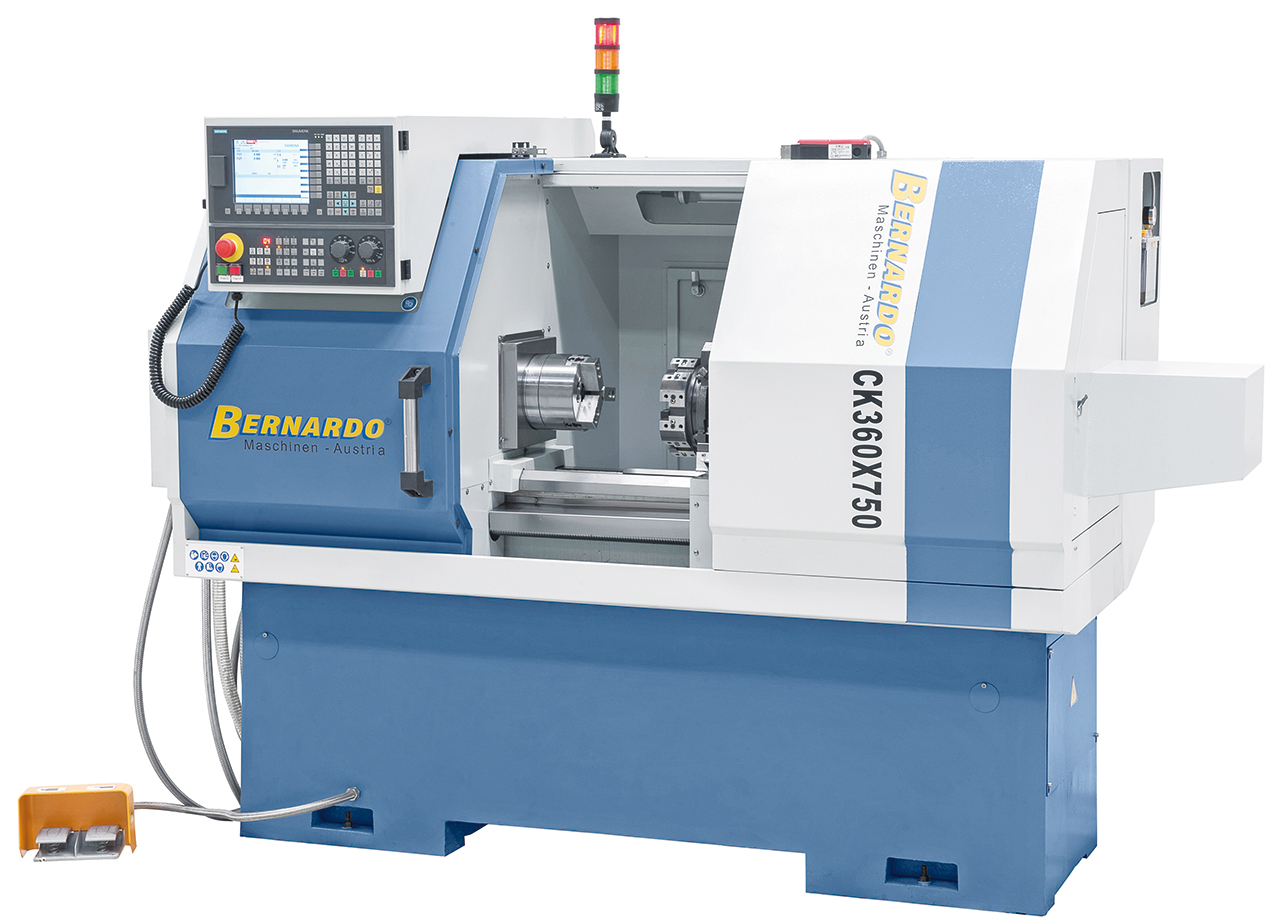

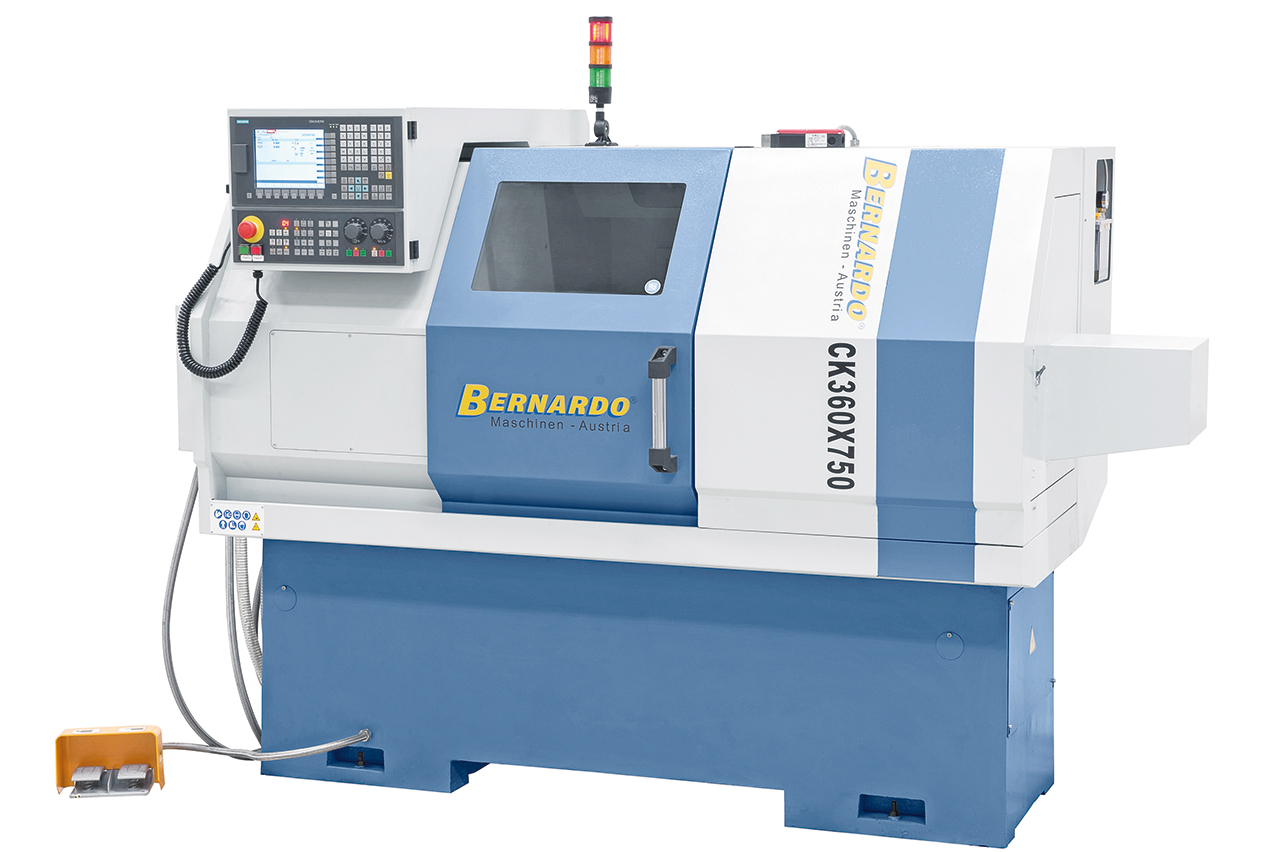

Bernardo CK 360 x 750
26.037,20€
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: ca. 5 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
- Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse
- Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
- Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
- Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
- Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten
- Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
- Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit
- Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
- Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)
Technische Spezifikationen
|
Spitzenweite |
750 mm |
|
Spitzenhöhe |
180 mm |
|
Umlaufdurchmesser über Bett |
360 mm |
|
Umlaufdurchmesser über Planschlitten |
150 mm |
|
Bettbreite |
260 mm |
|
Spindelbohrung |
60 mm |
|
Spindelaufnahme |
A2-6 |
|
Drehzahlbereich, stufenlos |
150 – 2500 U/min |
|
Verfahrweg x-Achse |
180 mm |
|
Verfahrweg z-Achse |
750 mm |
|
Eilgang x- / z-Achse |
4 / 7 m/min |
|
Pinolendurchmesser |
50 mm |
|
Pinolenweg |
100 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motor-Abgabeleistung S1 100% |
3,7 kW |
|
Motor-Aufnahmeleistung S6 40% |
5,1 kW |
|
Gewicht ca. |
1450 kg |
Lieferumfang

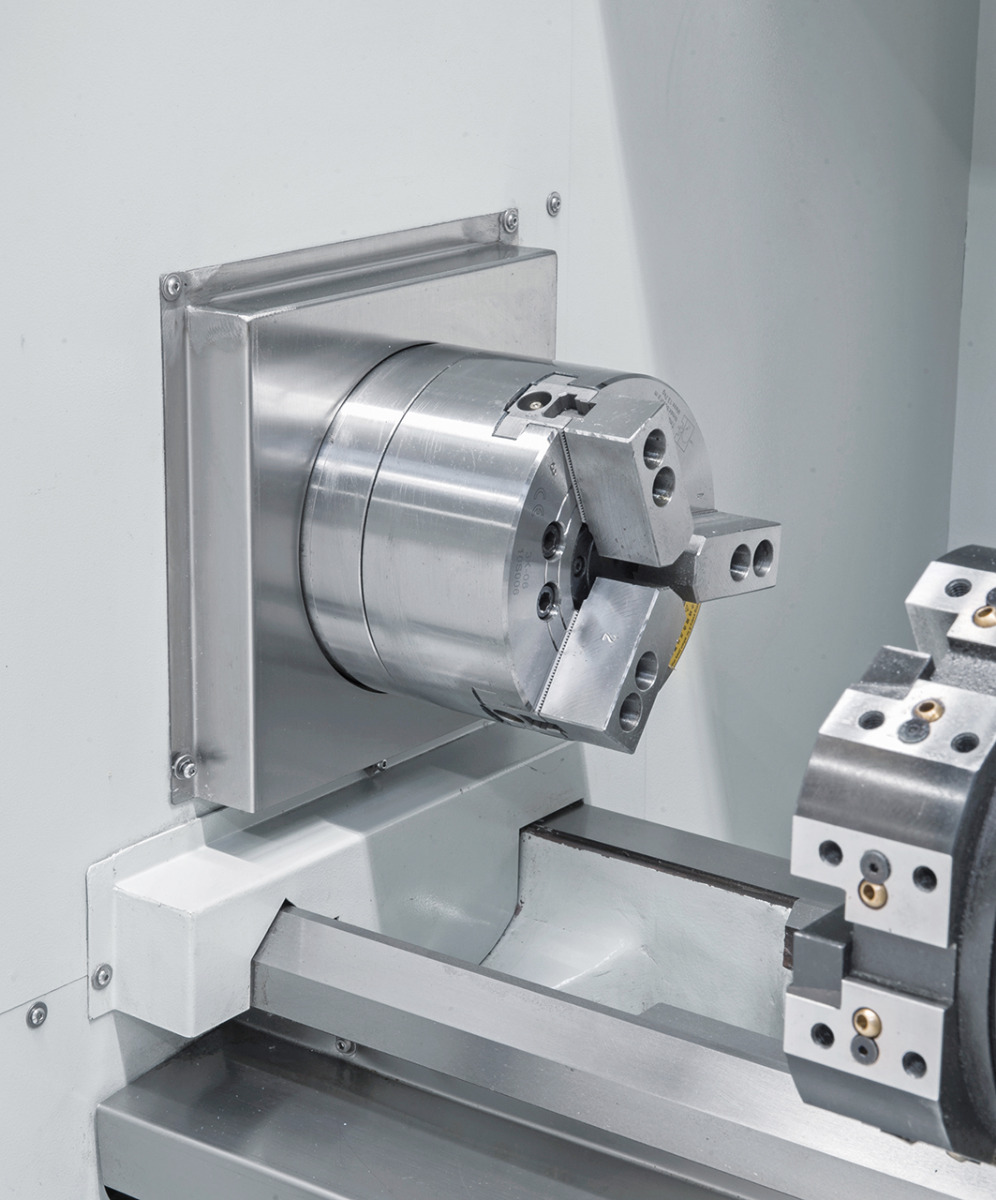

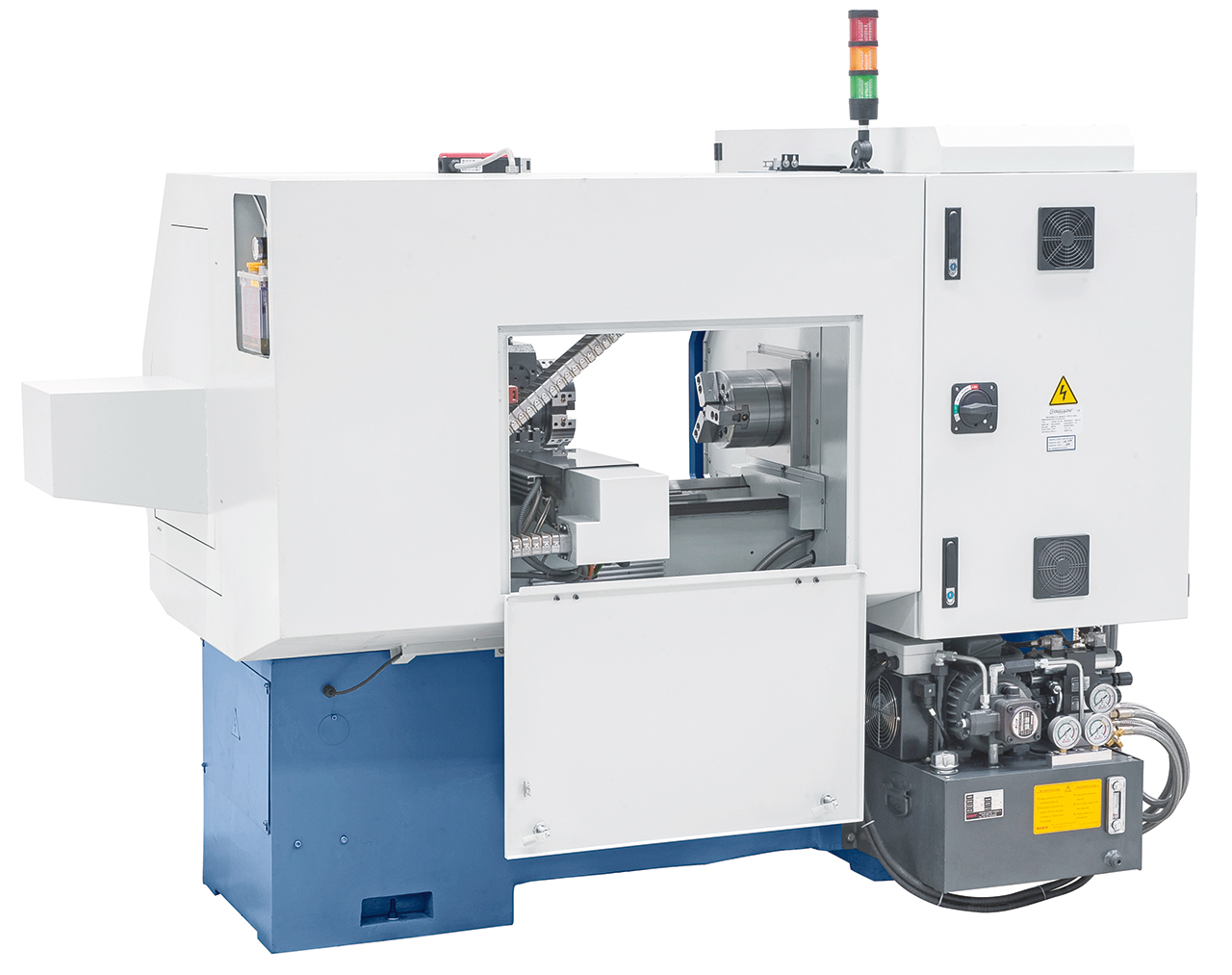

- Hydraulisches 3-Backenfutter diam. 160 mm mit Hydraulikeinheit
- Automatischer 6-fach Werkzeugrevolver
- Hydraulische Verstellung der Reitstockpinole
- Siemens 808D Advanced
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Mitlaufende Körnerspitze MK 4
- Automatische Schmierung des Längs- und Planschlittens
- Elektronisches Handrad
- Maschinenvollverkleidung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
