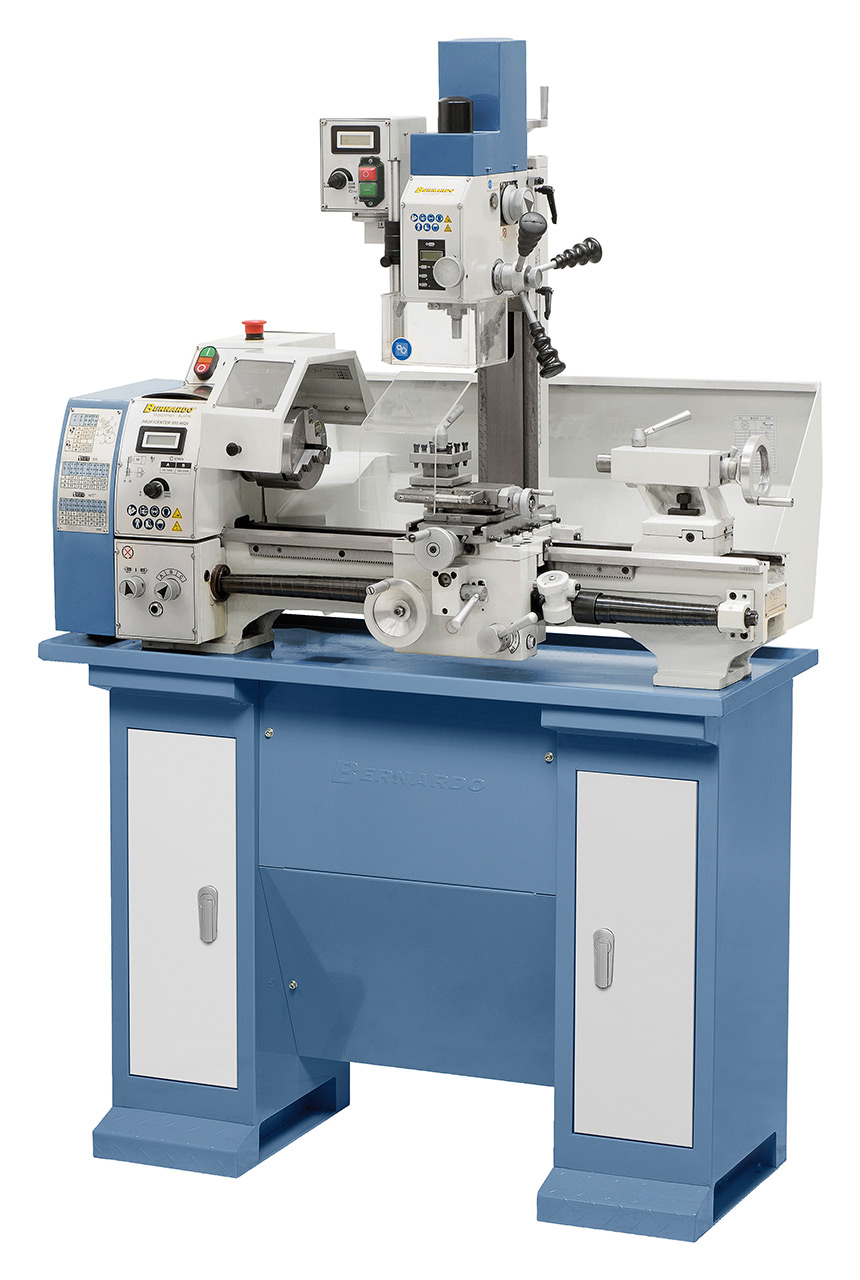

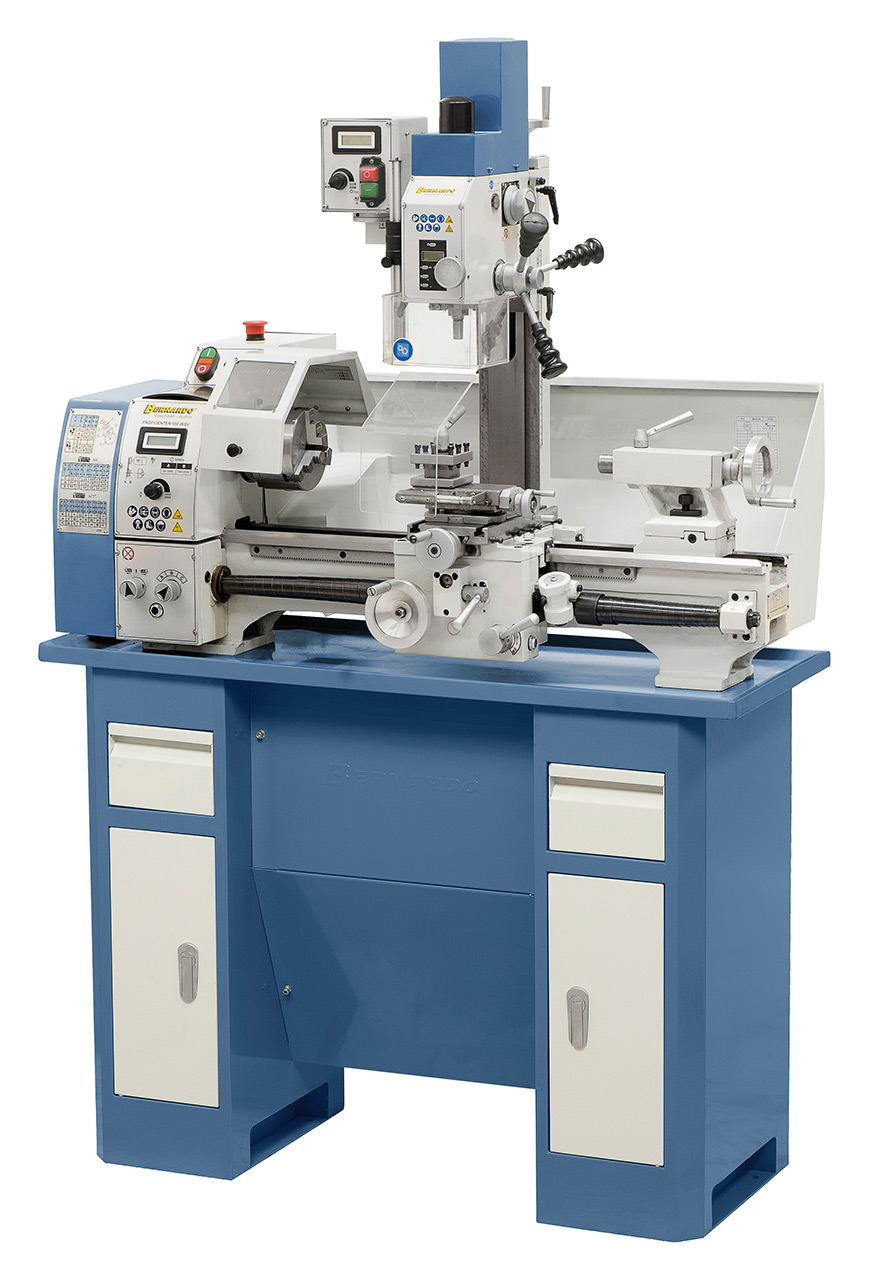

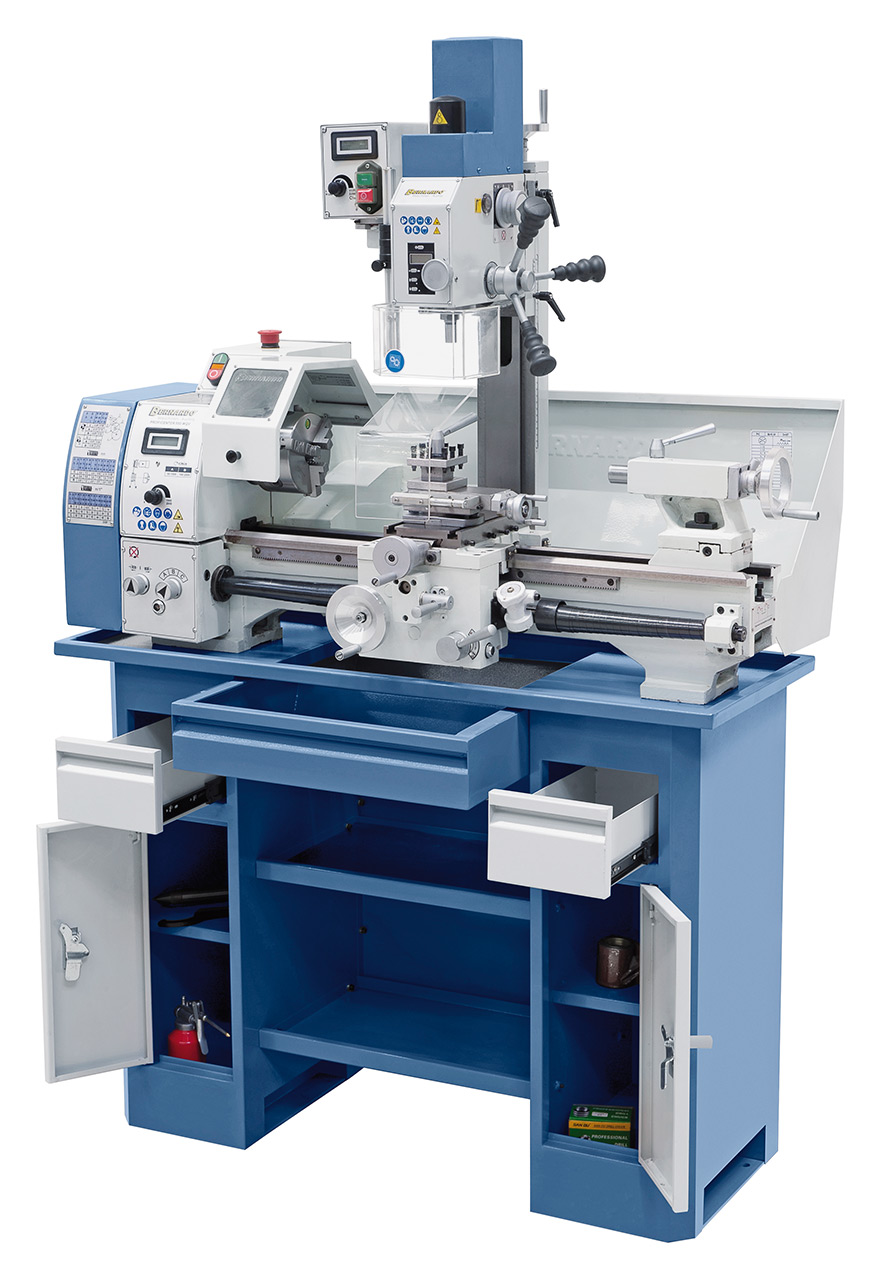

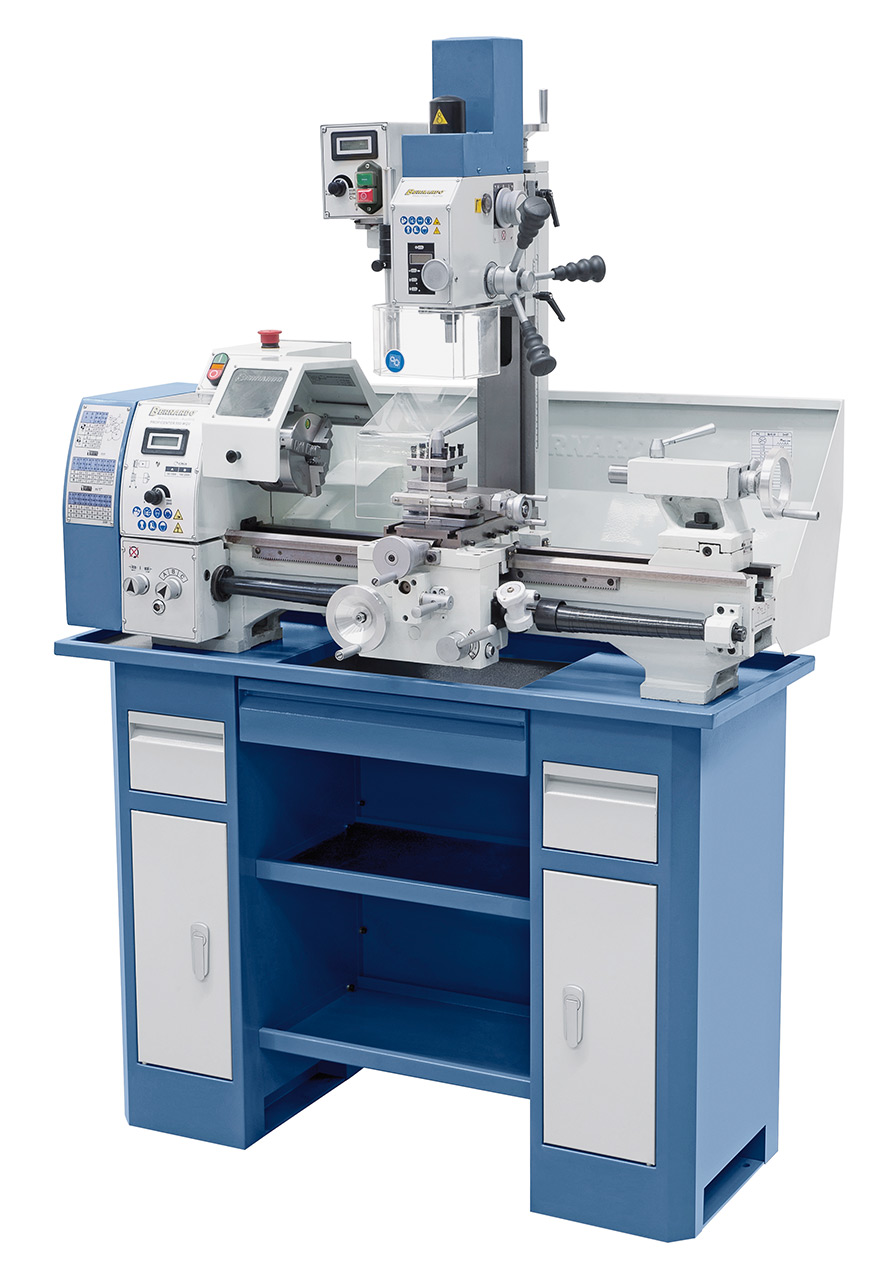

Bernardo Bearbeitungszentrum Proficenter 550 WQV

2.999,00€
inklusive Versand innerhalb DE!

inkl. 19 % MwSt. zzgl. Versandkosten

Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.

Lieferzeit: ca. 1 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Artikelnummer: 03-1240 Kategorie: Bearbeitungszentrum / Kombimaschinen

Beschreibung

Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.

Gehärtete Hauptspindel, serienmäßig mit 26 mm Bohrung
Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück

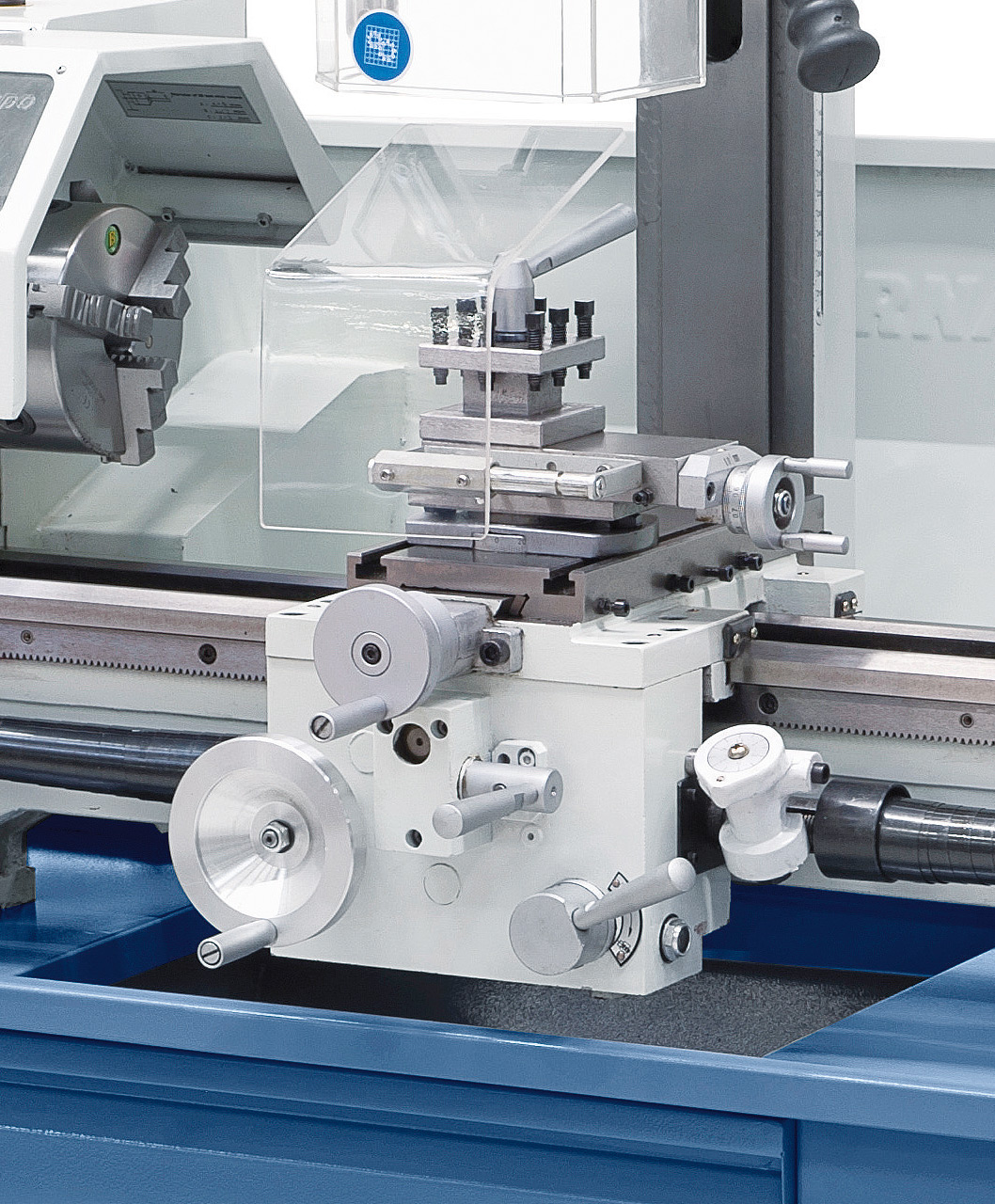

Serienmäßig mit Längs- und Planvorschub ausgestattet
Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
Nach den strengen Vorgaben des Bernardo-Standards gefertigt
Präzise Spindellagerung mit 2 nachstellbaren Präzisionskegelrollenlagern

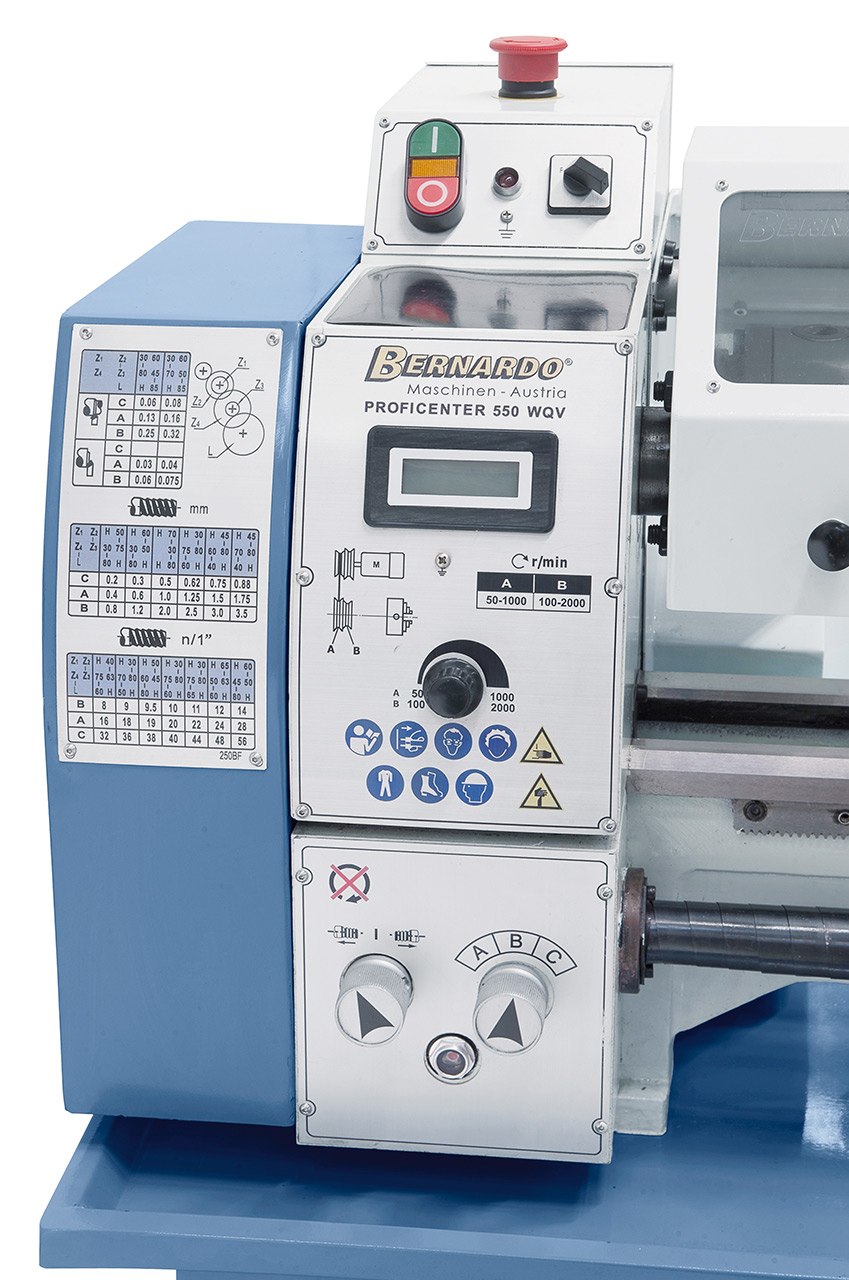

Bedienungsfreundliche Anordnung der Schaltelemente am Getriebekopf
Sicherheitsschalter nach IP 54 mit Unterspannungsauslöser

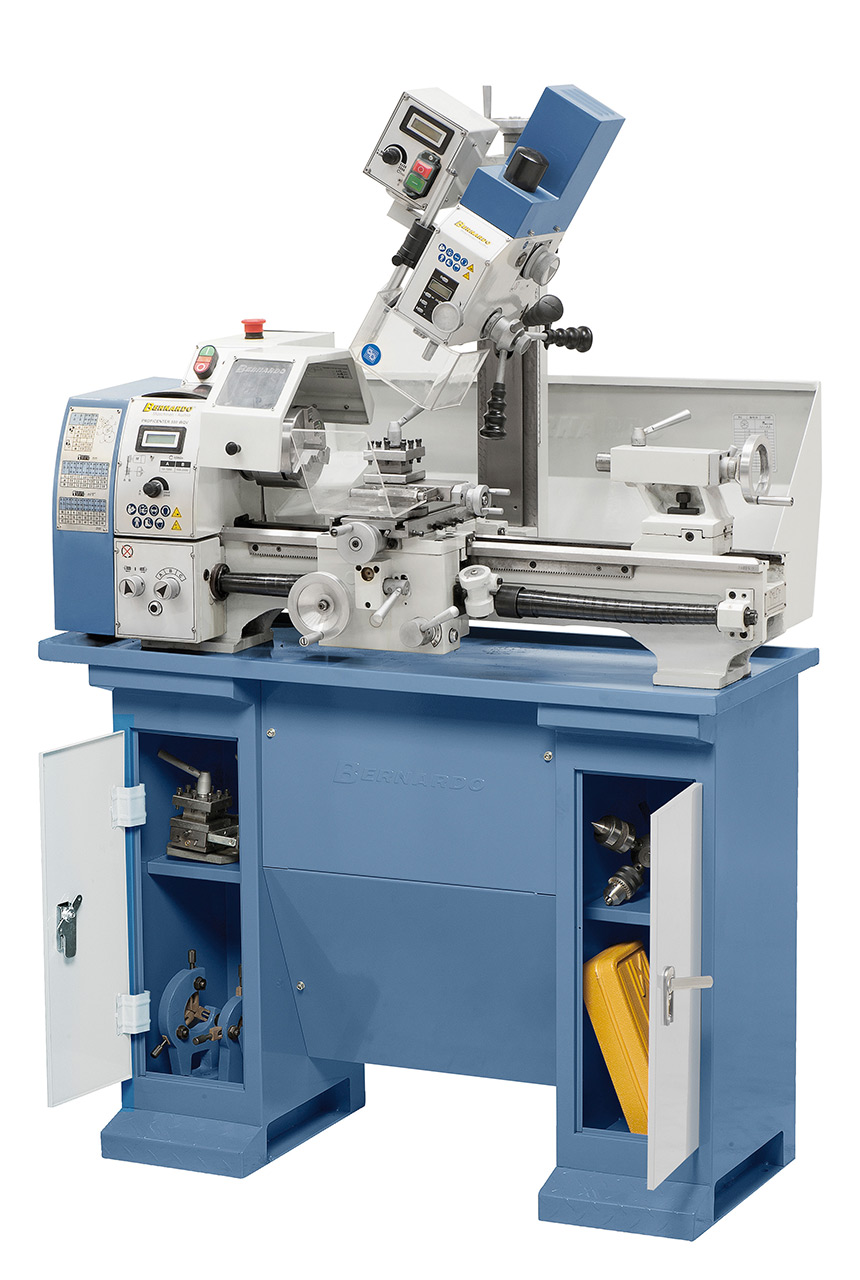

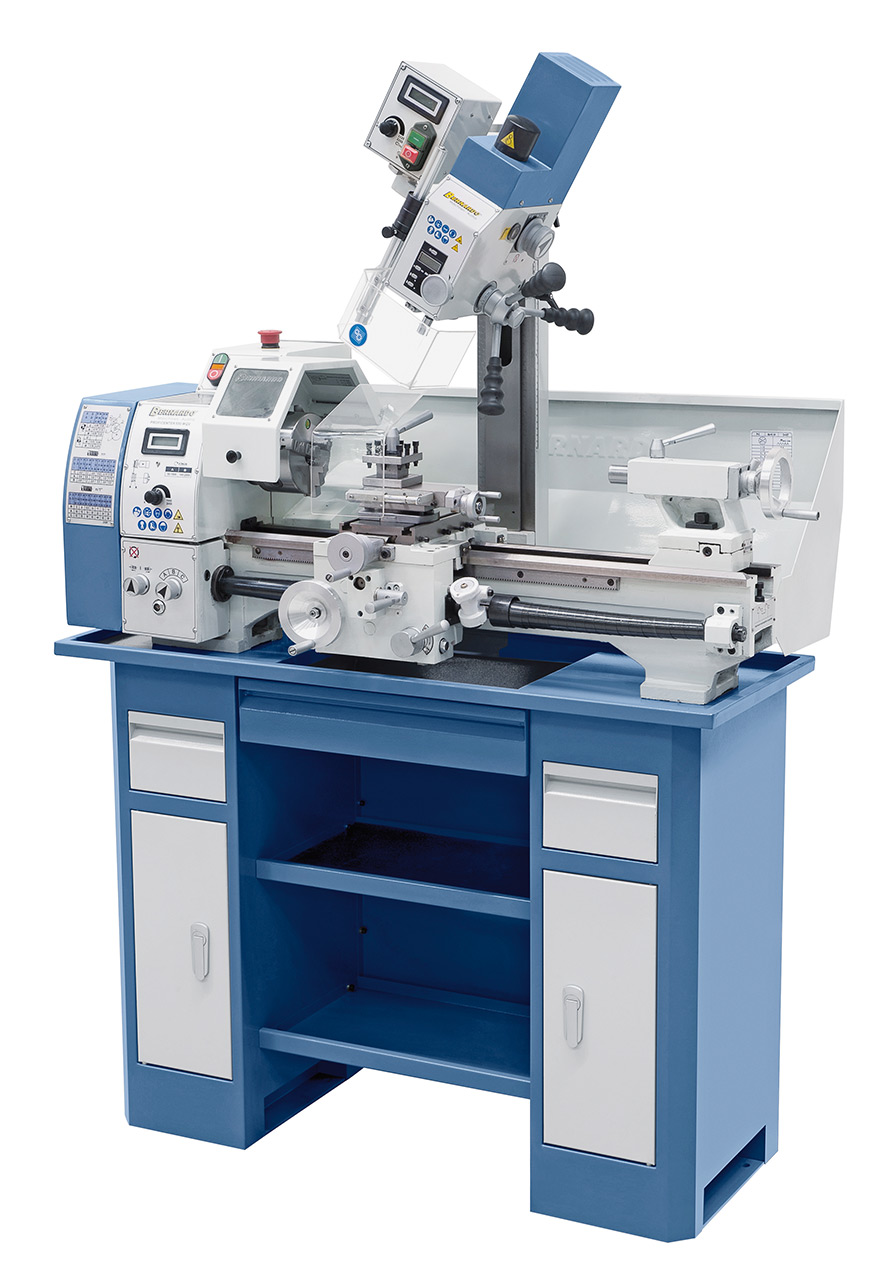

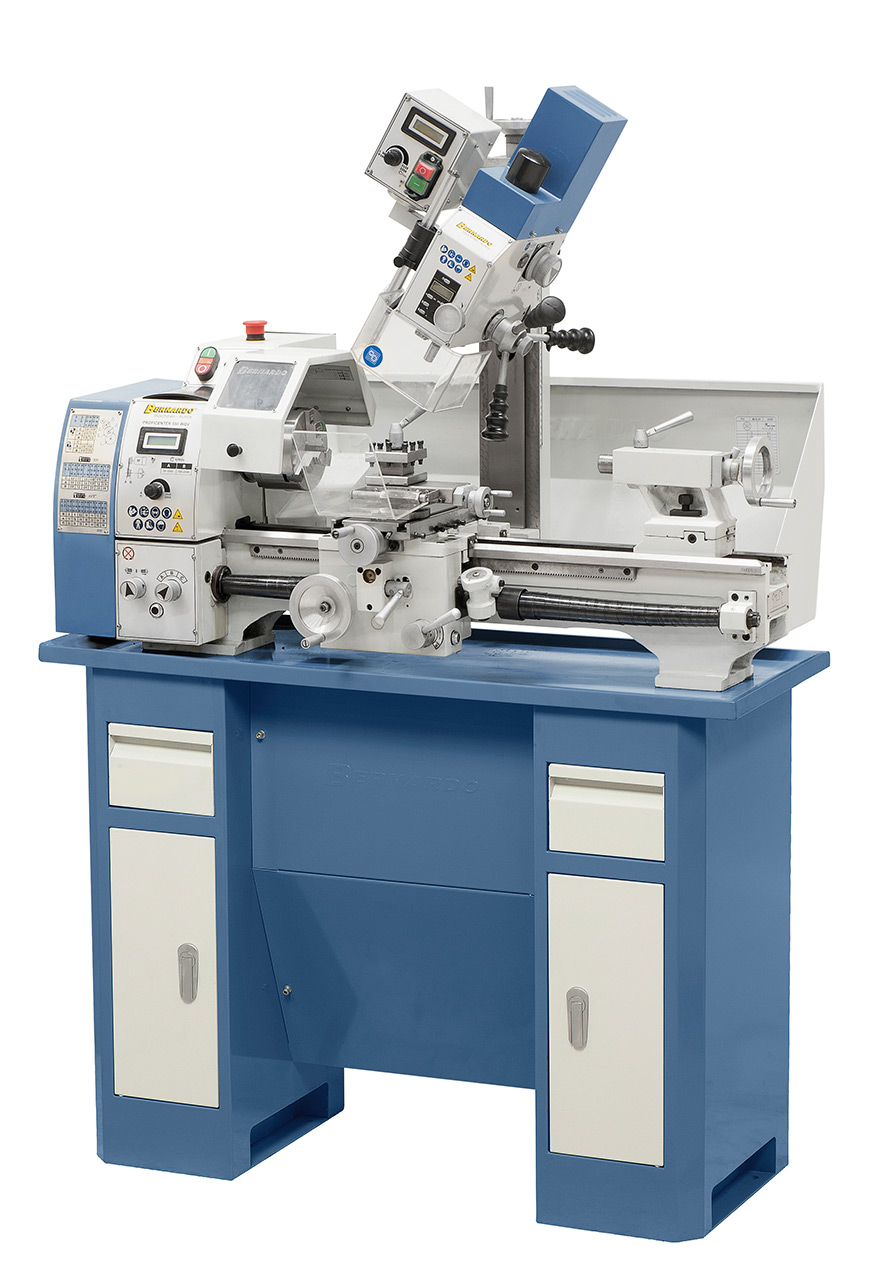

Erweiteter Einsatzbereich durch den schwenkbaren Fräskopf (-90° bis +90°)
Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl

Technische Spezifikationen

Drehmaschine
Spitzenweite	550 mm
Spitzenhöhe	125 mm
Umlaufdurchmesser über Bett	250 mm
Spindelbohrung	26 mm
Aufnahme in der Spindelbohrung	MK 4
Drehzahlbereich, stufenlos	50 – 1000 / 100 – 2000 U/min
Bereich Längsvorschübe	(6) 0,07 – 0,40 mm
Bereich Planvorschübe	(4) 0,03 – 0,075 mm
Metrische Gewinde	(18) 0,2 – 3,5 mm
Zollgewinde	(21) 8 – 56 Gg/1″
Pinolenweg	70 mm
Pinolenaufnahme	MK 2
T-Nutengröße im Planschlitten	10 mm
Motor-Abgabeleistung S₁ 100%	0,75 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	1,0 kW / 230 V
Fräsaufsatz
Bohrleistung in Stahl	16 mm
Stirnfräser max.	50 mm
Schaftfräser max.	16 mm
Ausladung	150 mm
Spindeldrehzahl	50 – 2250 U/min
Spindelaufnahme	MK 2
Fräskopf schwenkbar	-90° bis +90°
Höhenverstellung Fräskopf	195 mm
Motor-Abgabeleistung S₁ 100%	0,50 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	0,75 kW / 230 V

Maschinenabmessung (B x T x H)*	1210 x 610 x 860 mm
Gesamtgewicht ca.	165 kg

* ohne Untergestell

Lieferumfang

3-Backenfutter DK11-125 mm
Futterflansch 125 mm
Zahnkranzbohrfutter 1 – 13 mm / B 16
Bohrfutterdorn MK 2 / B 16
Feste Körnerspitzen
Gewindeuhr
Wechselräder
Vierfachstahlhalter
Planschlitten mit Obersupport
Digitale Pinolenhubanzeige
Digitale Drehzahlanzeige
Anzugspindel M 10
Futterschutz
Leitspindelabdeckung
Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
