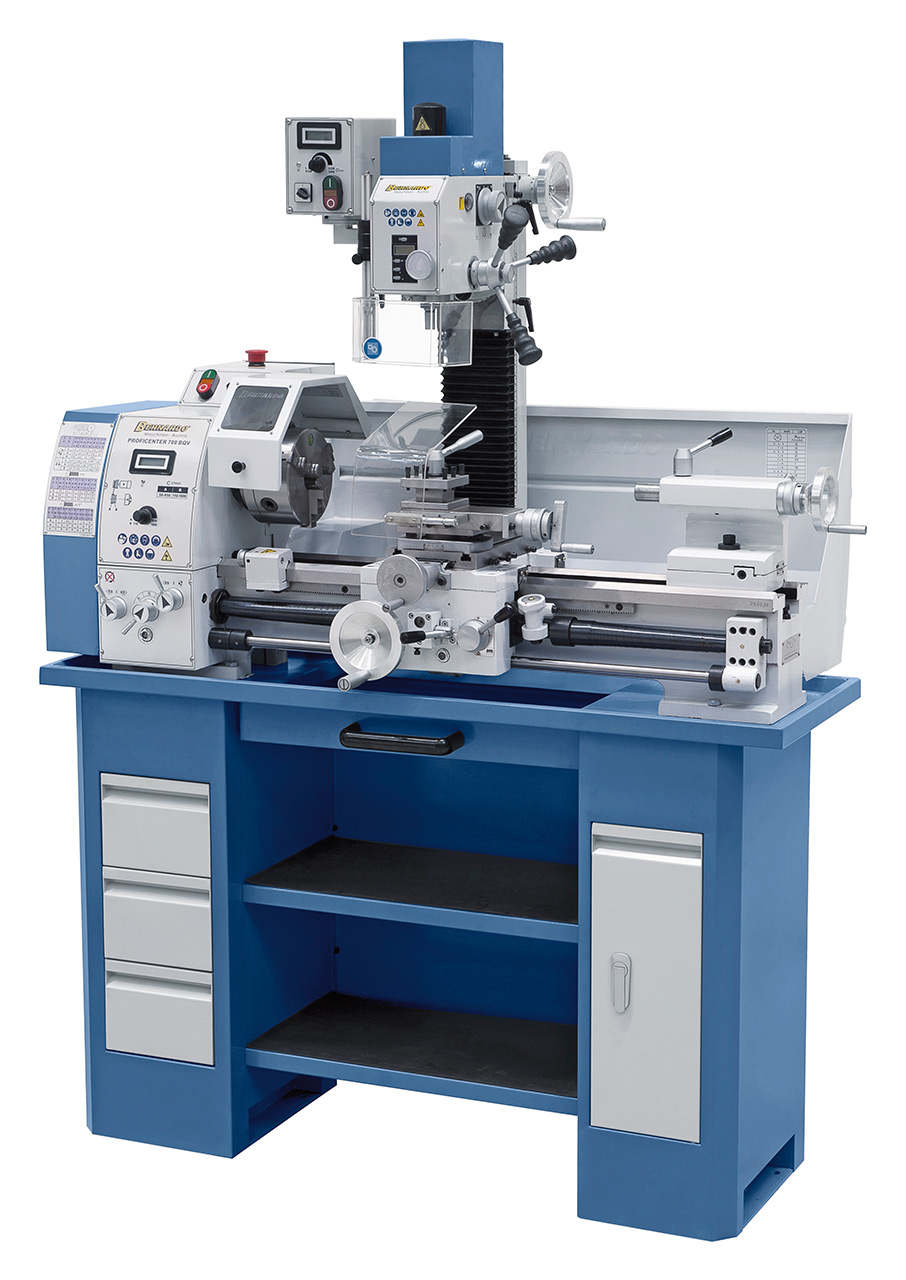

Bernardo Bearbeitungszentren Proficenter 700 BQV

Name: Bernardo Bearbeitungszentren Proficenter 700 BQV
SKU: 03-1249
Price: 3999.00 EUR
Availability: InStock

3.999,00€
inklusive Versand innerhalb DE!

inkl. 19 % MwSt. zzgl. Versandkosten

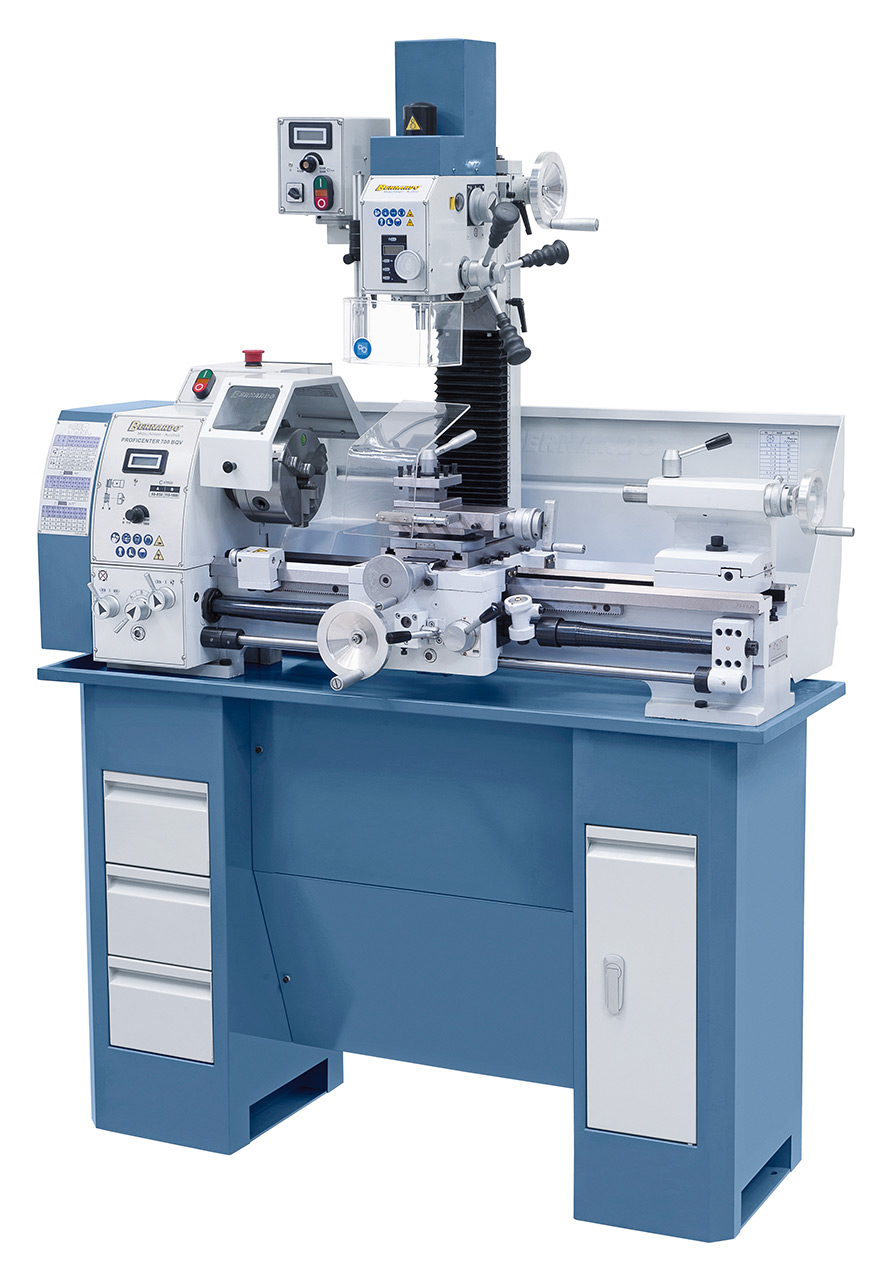

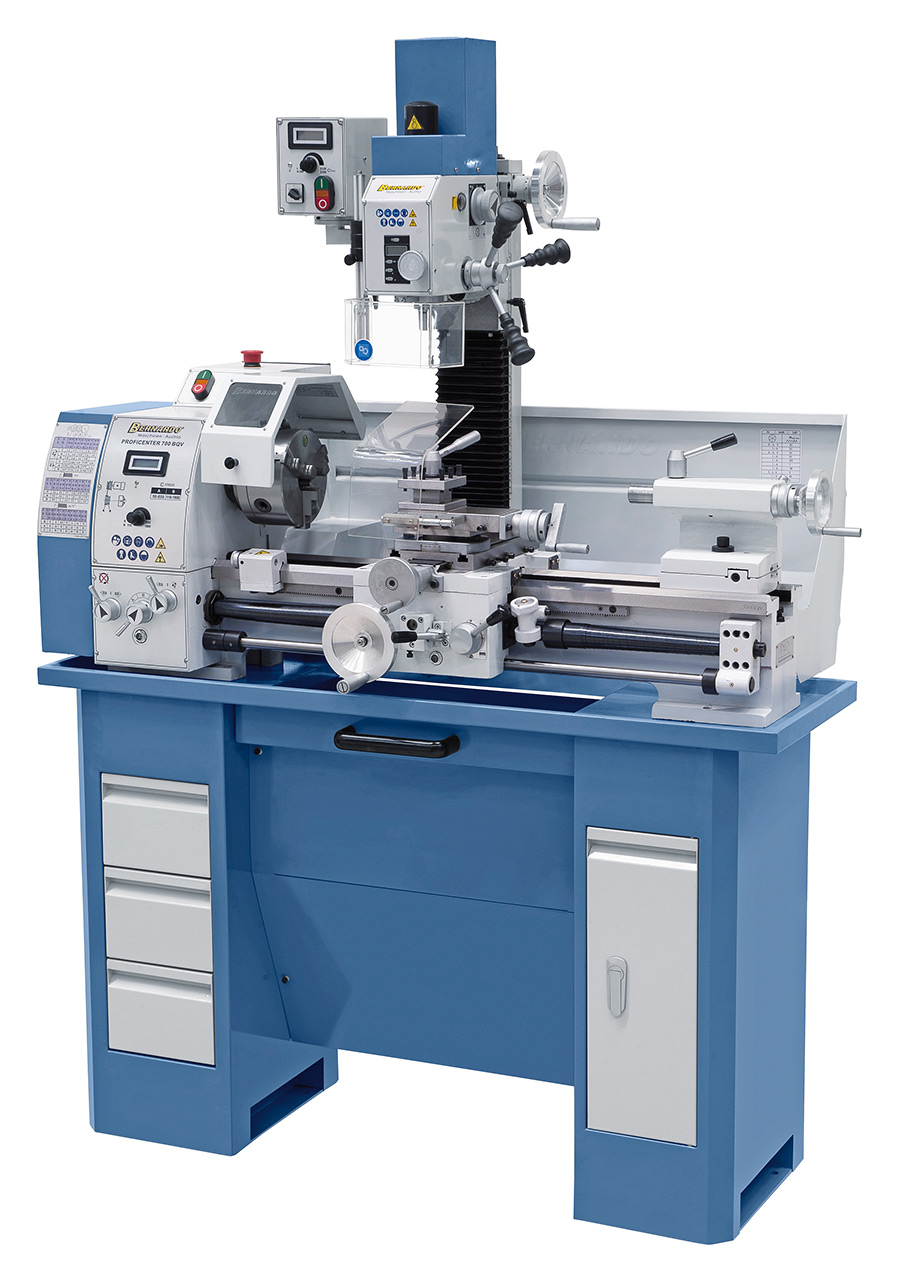

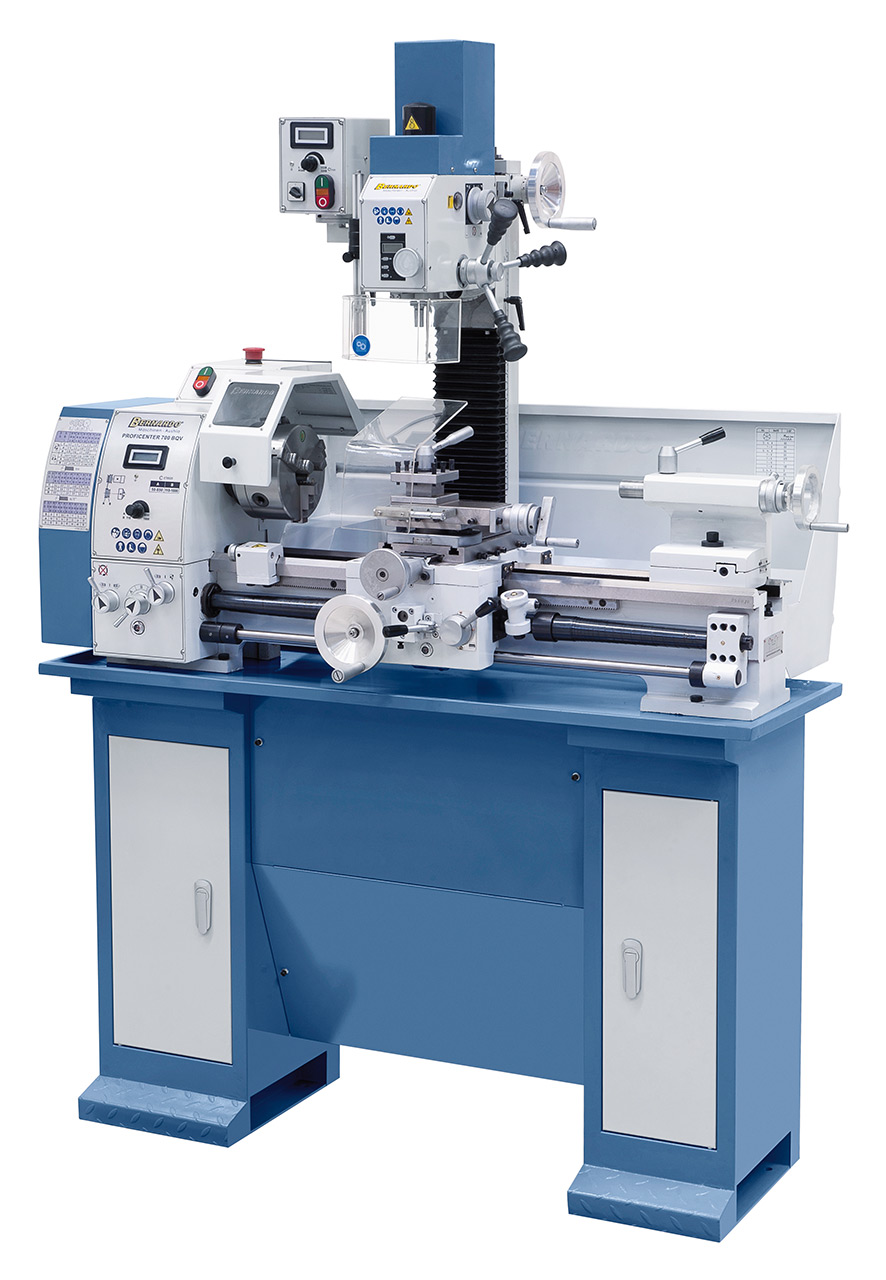

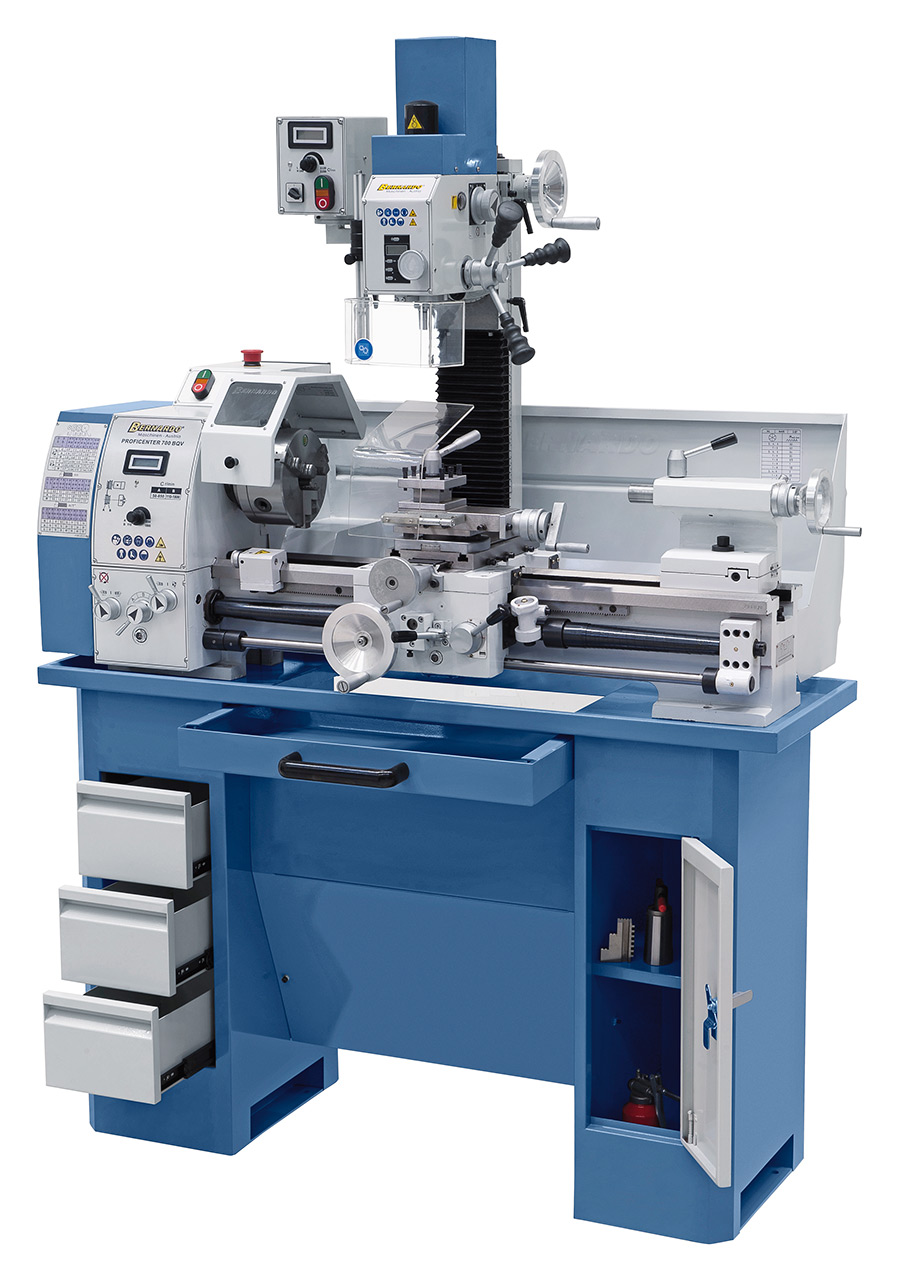

Unser Topmodell Proficenter 700 BQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs-Digitalanzeige lieferbar.

Lieferzeit: ca. 1 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Artikelnummer: 03-1249 Kategorie: Bearbeitungszentrum / Kombimaschinen

Beschreibung

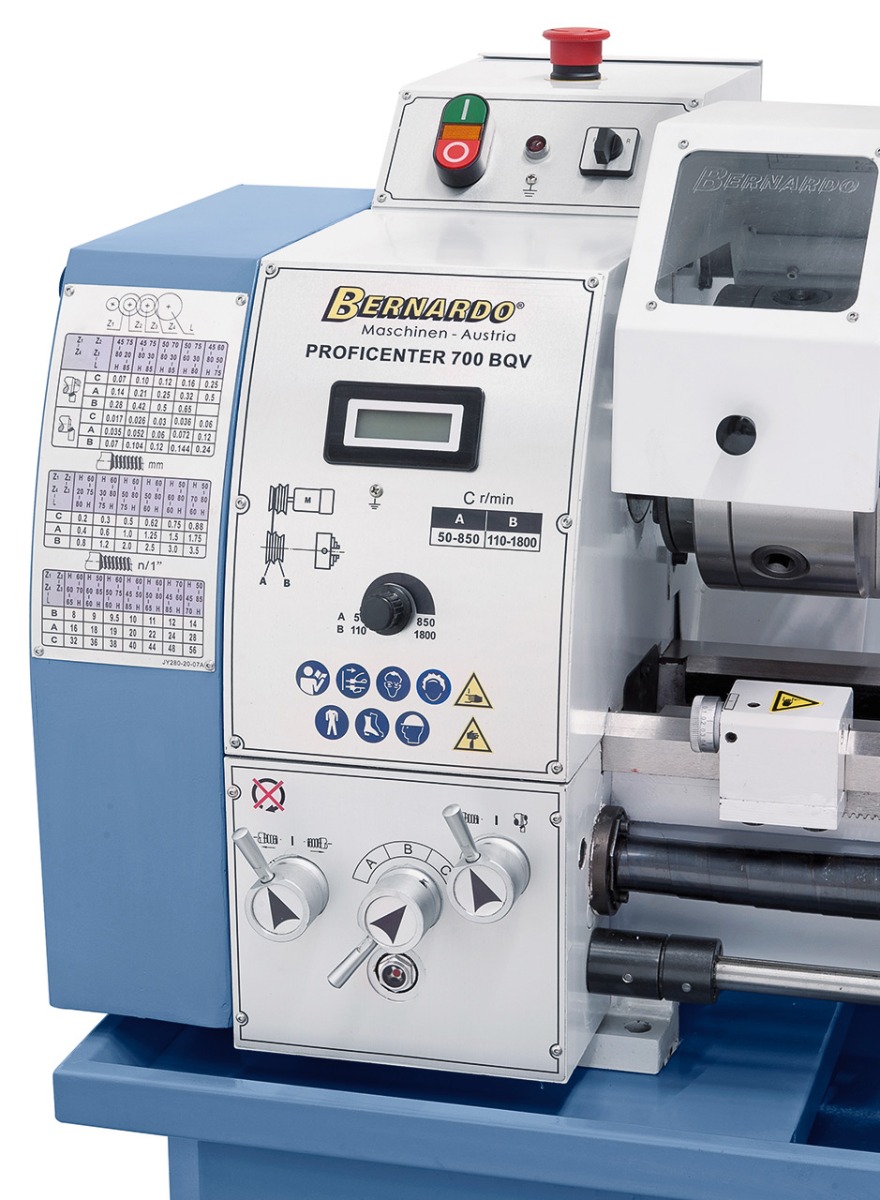

Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück möglich
Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
Nach den strengen Vorgaben des Bernardo-Standards gefertigt

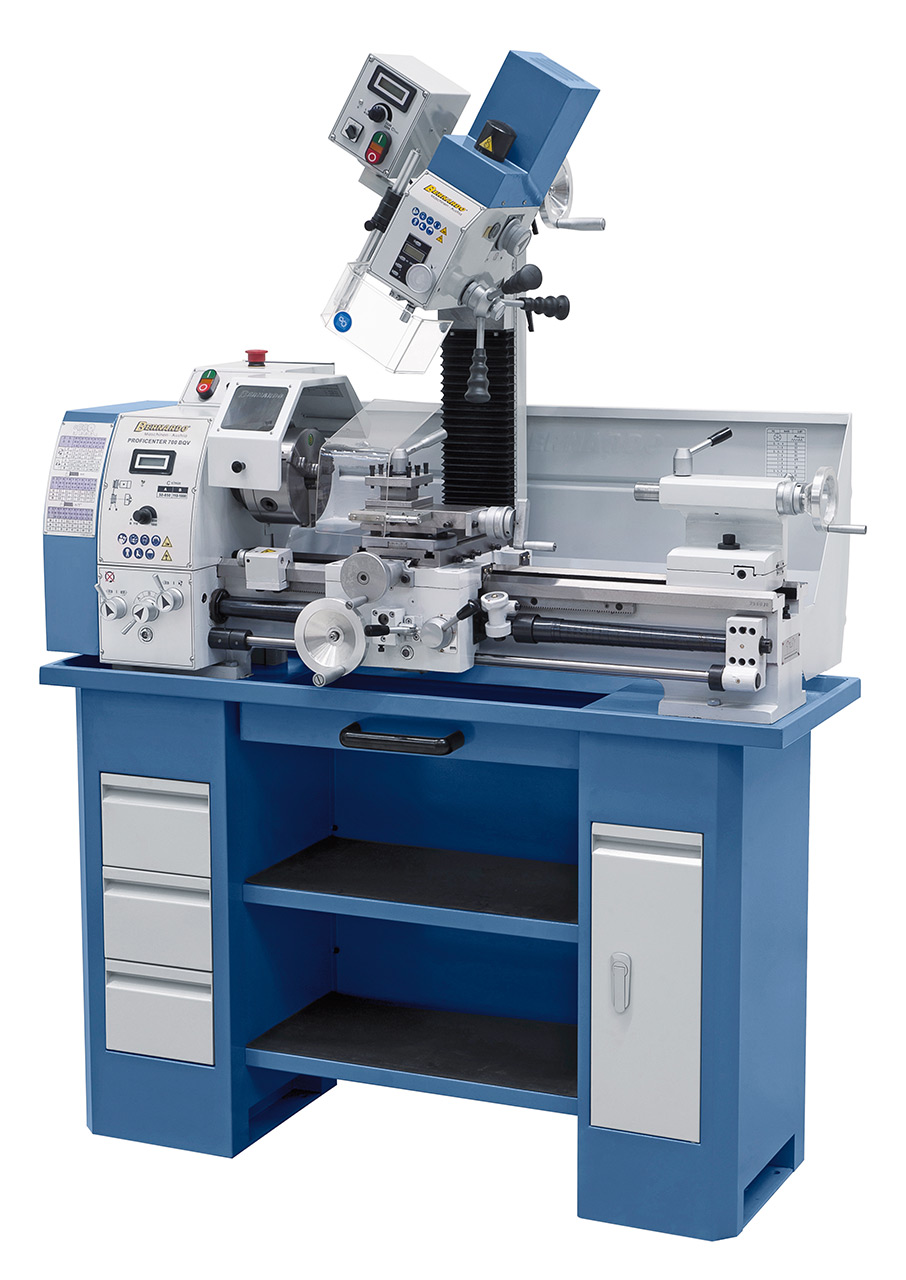

Erweiterter Einsatzbereich durch den schwenkbaren Fräskopf
Fräsaufsatz mit Digitalanzeige für den Pinolenhub und Drehzahl
Oberschlitten in x-Achsenrichtung verschiebbar
Serienmäßig mit Rechts- und Linkslauf der Frässpindel
Präzise Pinolenzustellung beim Fräsen mittels Handrad
Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

Technische Spezifikationen

Drehmaschine
Spitzenweite	700 mm
Spitzenhöhe	150 mm
Umlaufdurchmesser über Bett	280 mm
Spindelbohrung	38 mm
Aufnahme in der Spindelbohrung	MK 5
Drehzahlbereich, stufenlos	50 – 1000 / 100 – 1800 U/min
Bereich Längsvorschübe	(14) 0,07 – 0,65 mm/U
Bereich Planvorschübe	(11) 0,03 – 0,12 mm/U
Metrische Gewinde	(18) 0,2 – 3,5 mm
Zollgewinde	(21) 8 – 56 Gg/1″
Pinolenweg	85 mm
Pinolenaufnahme	MK 3
T-Nutengröße im Planschlitten	12 mm
Motor-Abgabeleistung S₁100%	1,1 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	1,5 kW / 230 V
Fräsaufsatz
Bohrleistung max.	20 mm
Stirnfräser max.	63 mm
Schaftfräser max.	20 mm
Ausladung	170 mm
Spindeldrehzahl	50 – 2250 U/min
Spindelaufnahme	MK 2
Fräskopf schwenkbar	-90° bis +90°
Höhenverstellung Fräskopf	260 mm
Motor-Abgabeleistung S₁100%	0,60 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	0,90 kW / 230 V
Maschinenabmessung (B x T x H)*	1380 x 640 x 1020 mm
Gesamtgewicht ca.	298 kg

* ohne Untergestell

Lieferumfang

3-Backenfutter DK11-160 mm
Futterflansch 160 mm
Zahnkranzbohrfutter 1 – 13 mm / B 16
Bohrfutterdorn MK 2 / B 16
Feste Körnerspitzen

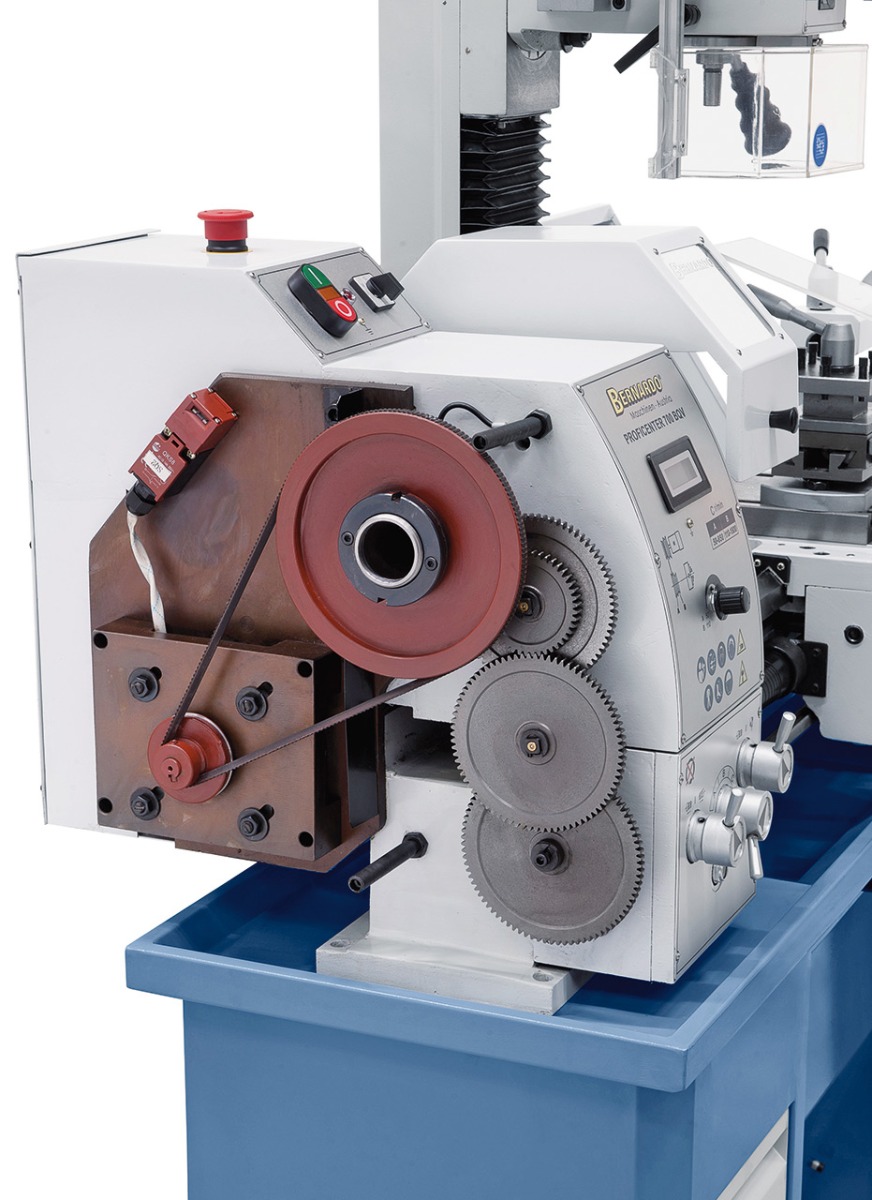

Wechselräder
Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Planschlitten mit Obersupport
Anzugspindel M10
Digitale Pinolenhubanzeige
Digitale Drehzahlanzeige
Futterschutz
Leitspindelabdeckung
Spänerückwand
Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
